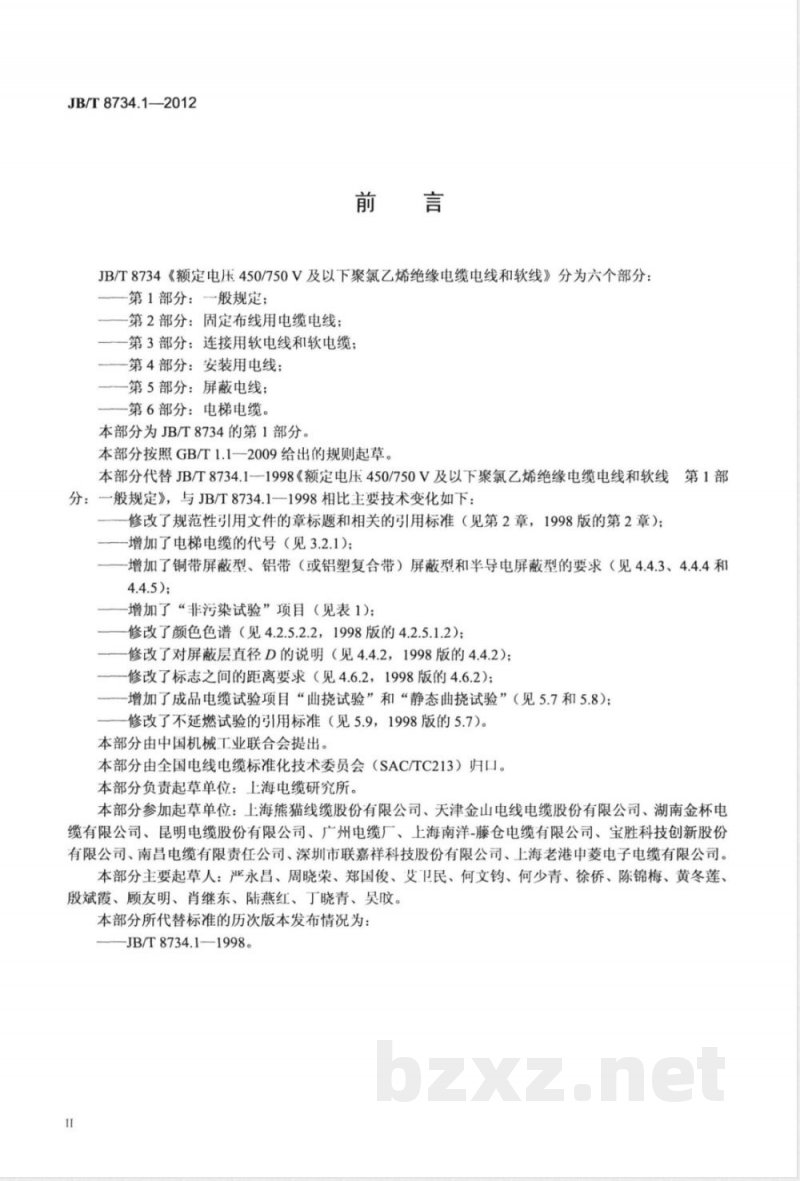

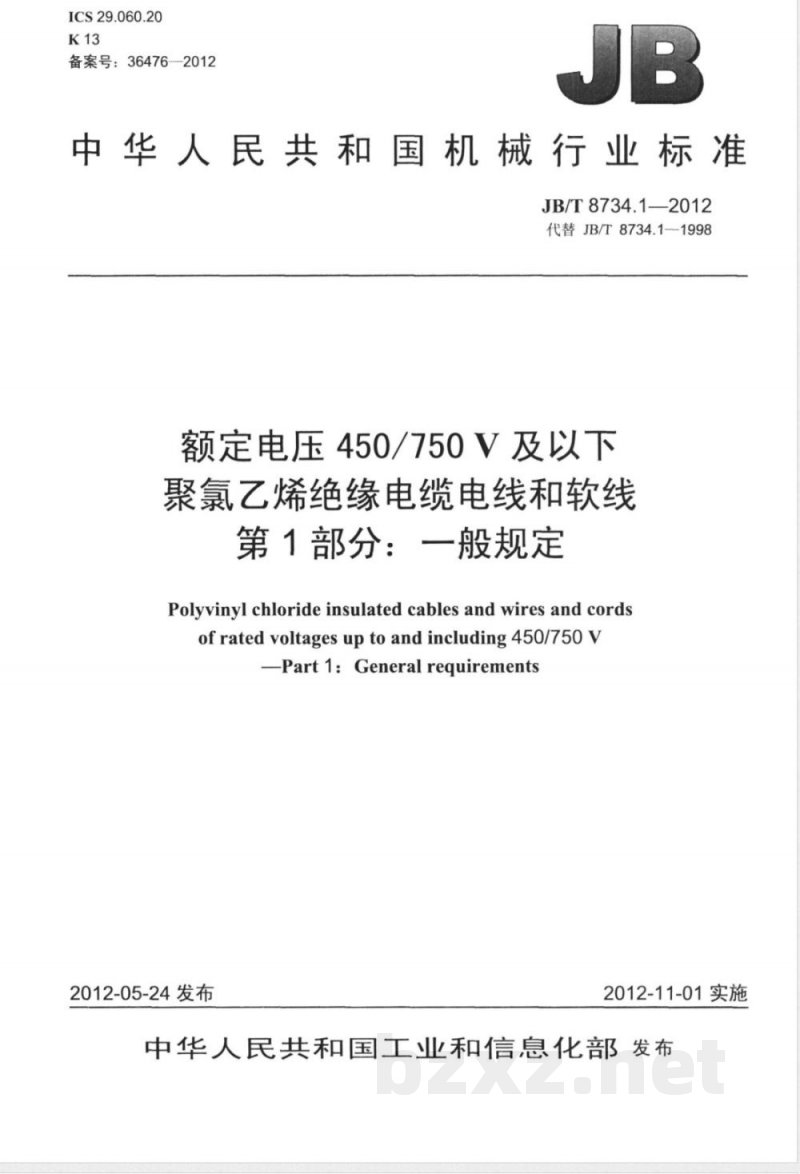

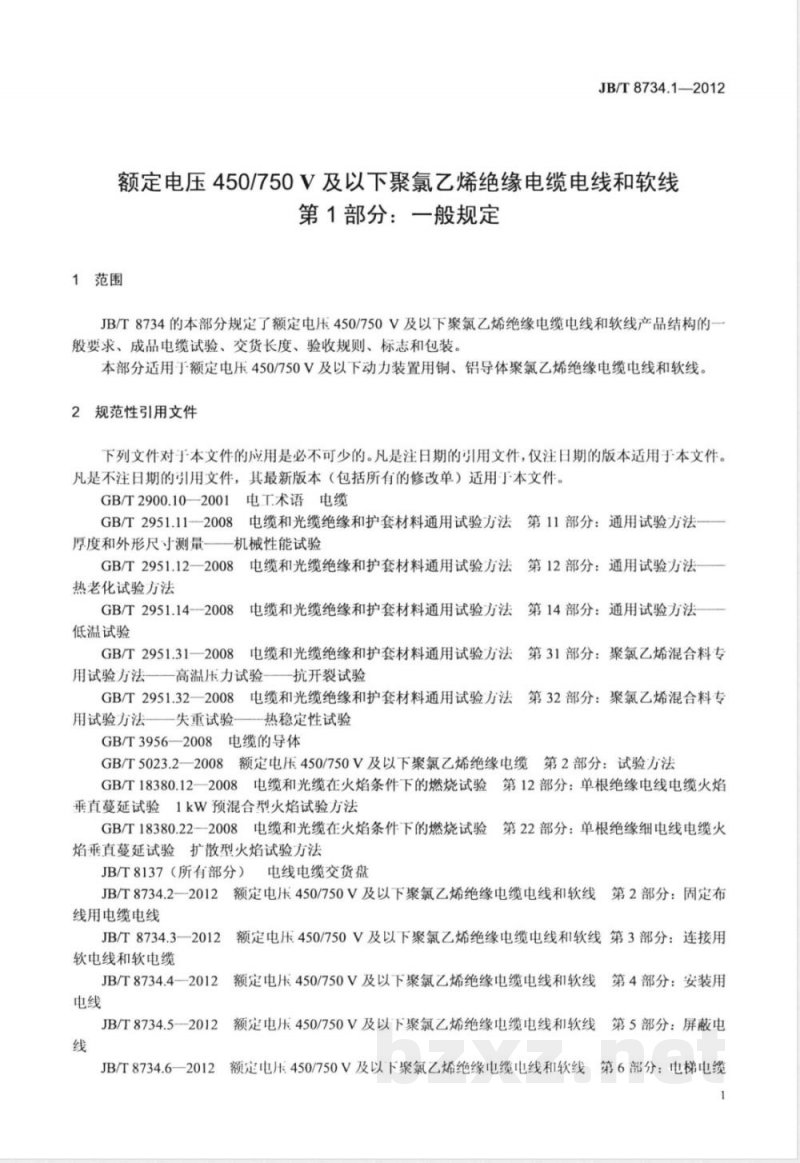

ICS 29.060.20 K13 备案号：36476—2012 中华人民共和国机械行业标准 JB/T 8734.1—2012 代替 JB/T 8734.1—1998 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线 第1部分：一般规定 Polyvinyl chloride insulated cables and wires and cords of rated voltages up to and including 450/750V — Part 1: General requirements 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 8734《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》分为六个部分： 第1部分：一般规定； 第2部分：固定布线用电缆电线； 第3部分：连接用软电线和软电缆； 第4部分：安装用电线； 第5部分：屏蔽电线； 第6部分：电梯电缆。 本部分为JB/T 8734的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 8734.1—1998。与1998版相比，主要变化如下：修改了规范性引用文件的章标题及相关引用标准；增加了电梯电缆代号；增加了铜带屏蔽、铝带（或铝塑复合带）屏蔽及半导电屏蔽的要求；增加了“非污染试验”项目；修改了颜色色谱；调整了屏蔽层直径说明；修改了标志间距要求；增加了成品电缆的曲挠试验和静态曲挠试验；修改了不延燃试验的引用标准。 本部分由中国机械工业联合会提出，由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 参加起草单位包括：上海熊猫线缆股份有限公司、天津金山电线电缆股份有限公司、湖南金杯电缆有限公司、昆明电缆股份有限公司、广州电缆厂、上海南洋-藤仓电缆有限公司、宝胜科技创新股份有限公司、南昌电缆有限责任公司、深圳市联嘉祥科技股份有限公司、上海老港中菱电子电缆有限公司。 本部分主要起草人：严永昌、周晓荣、郑国俊、艾卫民、何文钧、何少青、徐侨、陈锦梅、黄冬莲、殷斌霞、顾友明、肖继东、陆燕红、丁晓青等。 1 范围 本部分规定了额定电压450/750V及以下聚氯乙烯绝缘电缆、电线和软线的结构一般要求、成品电缆试验、交货长度、验收规则以及标志和包装。 本部分适用于额定电压450/750V及以下用于动力装置的铜导体或铝导体聚氯乙烯绝缘电缆、电线和软线。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用于本文件；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2900.10—2001 电工术语 电缆 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验 3 术语和定义、符号及代号 3.1 术语和定义 采用GB/T 2900.10中的相关术语。 3.2 符号和代号 规定电缆产品中使用的各种符号和代号，包括新增的电梯电缆代号等。 3.3 产品表示方法 产品表示方法应包括型号、规格及相关特性参数。 4 电缆结构的一般要求 4.1 导体 导体应符合相关标准要求，具有良好的导电性能。 4.2 绝缘 绝缘材料应为聚氯乙烯，具有规定的电气和机械性能。 4.3 填充 必要时应采用填充材料保证结构稳定。 4.4 屏蔽 可采用铜带、铝带或半导电材料进行屏蔽，并满足相应技术要求。 4.5 护套 护套应具有良好的机械性能及环境适应能力。 4.6 标志 电缆标志应清晰、连续，并符合间距要求。 5 成品电缆试验 5.1 电气性能试验 包括绝缘电阻及耐压等试验。 5.2 外形尺寸检查 检查电缆外径或尺寸是否符合要求。 5.3 屏蔽编织密度 屏蔽层应达到规定的编织密度。 5.4 绝缘线芯撕离试验 验证绝缘与导体之间的附着性能。 5.5 导体导通试验 检查导体导电连续性。 5.6 绝缘热收缩试验 验证绝缘材料在加热条件下的稳定性。 5.7 曲挠试验 检验电缆在弯曲条件下的性能。 5.8 静态曲挠试验 验证电缆在静态弯曲条件下的可靠性。 5.9 不延燃试验 检验电缆的阻燃性能。 6 交货长度 电缆交货长度应符合规定要求。 7 验收规则 规定产品验收的抽样、检验及判定方法。 8 标志、包装 产品应具有清晰标志，并按规定进行包装。 附： 图1 标志的排列 表1 聚氯乙烯（PVC）绝缘非电性试验要求 表2 聚氯乙烯（PVC）护套非电性试验要求 表3 PVC绝缘电缆电性能试验要求
