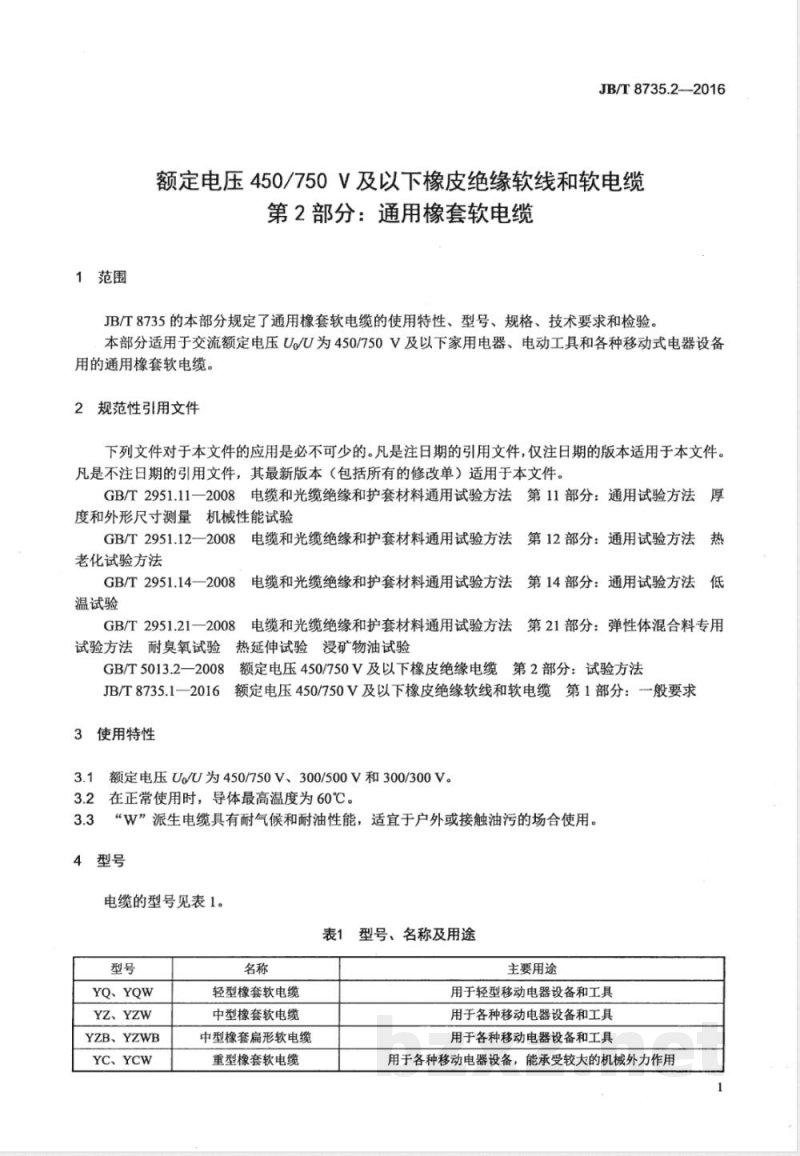

ICS 29.060.20 K13 备案号：55196—2016 中华人民共和国机械行业标准 JB/T 8735.2—2016 代替 JB/T 8735.2—2011 额定电压450/750V及以下橡皮绝缘软线和软电缆 第2部分：通用橡套软电缆 Rubber insulated cords and flexible cables of rated voltages up to and including 450/750V — Part 2: Tough rubber sheathed flexible cables for general purposes 2016-04-05 发布 2016-09-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 8735《额定电压450/750V及以下橡皮绝缘软线和软电缆》分为三个部分： 第1部分：一般要求； 第2部分：通用橡套软电缆； 第3部分：橡皮绝缘编织软电线。 本部分为JB/T 8735的第2部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 8735.2—2011《额定电压450/750V及以下橡皮绝缘软线和软电缆 第2部分：通用橡套软电缆》。 与2011版相比，主要技术变化如下：修订了YC单芯电缆的规格为标称截面积1 mm²～400 mm²；修改了部分YC型电缆的平均外径上限和下限要求；增加了标称截面积为1 mm²的YC型单芯电缆结构尺寸；修改了部分YCW型电缆的平均外径上限和下限要求。 本部分由中国机械工业联合会提出，由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 参加起草单位包括：广东华声电器股份有限公司、广州电缆厂有限公司、青岛汉缆股份有限公司、无锡江南电缆有限公司、昆明电缆集团股份有限公司、上海南洋电缆有限公司、上海南洋电材有限公司。 本部分主要起草人：郭汉洋、刘世明、欧一波、王长春、诸科明、单平、陈慧娟、张国平、曾纪刚、顾文娟、肖继东。 本部分所代替标准的历次版本为：JB/T 8735.2—1998、JB/T 8735.2—2011。 1 范围 本部分规定了通用橡套软电缆的使用特性、型号、规格、技术要求和检验方法。 本部分适用于交流额定电压U/U为450/750V及以下家用电器、电动工具及各种移动式电气设备用的通用橡套软电缆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验 GB/T 2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法 热老化试验方法 GB/T 2951.14—2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法 低温试验 GB/T 2951.21—2008 电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法（耐臭氧试验、热延伸试验、浸矿物油试验） GB/T 5013.2—2008 额定电压450/750V及以下橡皮绝缘电缆 第2部分：试验方法 JB/T 8735.1—2016 额定电压450/750V及以下橡皮绝缘软线和软电缆 第1部分：一般要求 3 使用特性 3.1 额定电压Uo/U为450/750V、300/500V和300/300V。 3.2 在正常使用条件下，导体最高工作温度为60℃。 3.3 “W”型电缆具有耐气候和耐油性能，适用于户外或接触油污的场合。 4 型号 电缆型号应按规定进行表示，以反映其结构特性和用途。 5 规格 电缆规格包括标称截面积、芯数等，应符合相关标准要求。 6 技术要求 6.1 总则 电缆应符合本标准规定的结构和性能要求。 6.2 导体 导体应采用符合标准的铜导体，具有良好的导电性能。 6.3 隔离层 必要时应设置隔离层，以保证电缆结构稳定。 6.4 绝缘 绝缘应采用橡皮材料，具备良好的电气性能和机械性能。 6.5 绝缘线芯成缆 绝缘线芯应按规定进行绞合成缆。 6.6 护套 护套应具有良好的耐磨性和机械保护性能。 6.7 外径或外形尺寸 电缆的外径或外形尺寸应符合规定要求。 7 检验 电缆应按规定进行检验，包括外观、电气性能及机械性能试验。 附： 表1 型号、名称及用途 表2 规格 表3 YQ、YQW轻型300/300V橡套软电缆 表4 YZ、YZW中型300/500V橡套软电缆 表5 YZB、YZWB中型300/500V橡套扁形软电缆 表6 YC、YCW重型450/750V橡套软电缆 表7 相关结构尺寸 表8 检验项目
