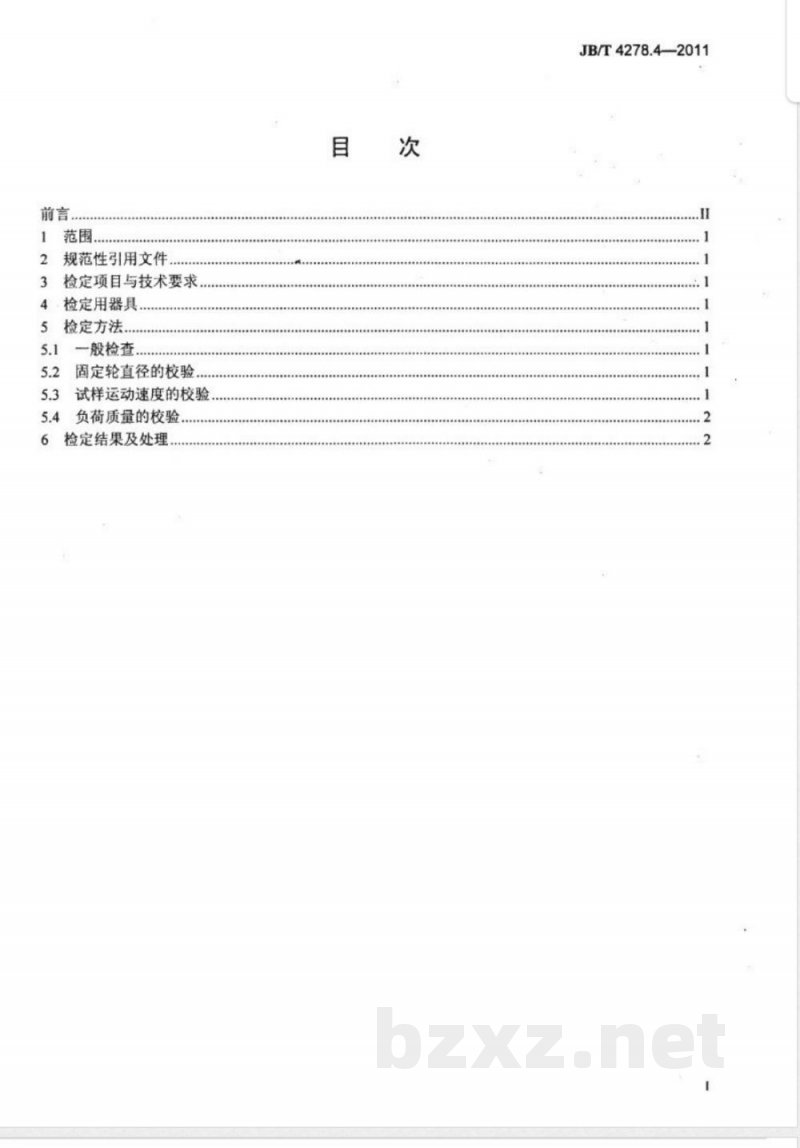

JB/T 4278.4—2011 橡皮塑料电线电缆试验仪器设备检定方法 第4部分：耐磨试验装置 Verification procedure for test equipment of rubber plastic wire and cable - Part 4: Abrasion test device ICS 29.060 K13 备案号：32037—2011 JB 中华人民共和国机械行业标准 发布：2011-05-18 实施：2011-08-01 发布单位：中华人民共和国工业和信息化部 前言 JB/T 4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分，本部分为第4部分：耐磨试验装置。 本部分代替JB/T 4278.4—1993《橡皮塑料电线电缆试验仪器设备检定方法 第4部分：耐磨试验装置》。 与1993版相比，本次修订主要对技术要求条款结构进行了调整，使检测内容更加条理化。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：上海电缆研究所。 主要起草人：范洪欣、刘恩菊。 1 范围 本部分规定了耐磨试验装置的检定项目与技术要求、检定用器具、检定方法以及检定结果及处理。 本部分适用于编织软线耐磨试验装置的检定。 2 规范性引用文件 JB/T 4278.1—2011 橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则。 3 检定项目与技术要求 3.1 耐磨试验装置除应符合本部分规定外，还应符合JB/T 4278.1—2011的规定。 3.2 固定轮直径应为（40±1）mm，固定轮凸缘之间的距离应可调。 3.3 试样在槽内运动速度应为（40±0.5）次单程/min；行程应为（100±10）mm。 3.4 悬挂在试样上的负荷应分别为（500±5）g、（1000±10）g、（1500±15）g。 3.5 计数装置计数应准确可靠。 4 检定用器具 4.1 游标卡尺：量程200 mm，分度值0.02 mm。 4.2 秒表：分度值0.15 s。 4.3 钢直尺：量程300 mm，分度值1 mm。 4.4 电子秤或天平：分度值1 g。 5 检定方法 5.1 一般检查 5.1.1 检查固定轮凸缘间距是否可调，以保证试样缠绕时相互紧密接触。 5.1.2 检查试样安装并加载运行后是否存在松动或滑移现象。 5.1.3 检查计数器是否准确可靠，有无计数误差。 5.2 固定轮直径校验 使用游标卡尺对固定轮直径进行测量。 5.3 试样运动速度校验 使用钢直尺测量试样运动距离，用秒表测量40次单程所需时间t，并按公式计算运动速度： N = 2400 / t 其中：N为试样上下运动速度（次单程/min），t为40次单程运动时间（s）。 测量3次取算术平均值。 5.4 负荷质量校验 使用电子秤或天平测量负荷质量。 6 检定结果及处理 按检定结果进行记录与判定处理。
