标准简介
JJG 633-2005 气体容积式流量计检定规程 JJG633-2005 标准下载解压密码:www.bzxz.net
本规程适用于气体容积式流量计(包括气体腰轮流量计、旋转活塞式气体流量计和湿式气体流量计等)的型式评价或样机试验、首次检定、后续检定和使用中检验。
本规程不适用于膜式煤气表的检定。
标准内容

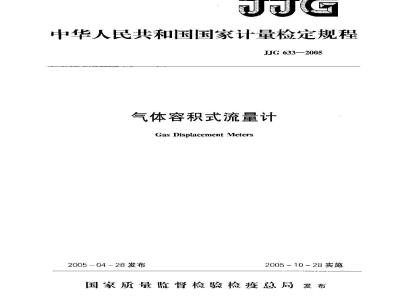

中华人民共和国国家计量检定规程JJG 633—2005
气体容积式流量计
Gas Disptacement Meters
2005 - 04 - 28 发布
2005—10—28实施
国家质量监督检验检疫总局发布JJG 633-2005
气体容积式流量计检定规程
Verification Regudation for
Gas Displacement Meters
JJG 633—2005
代替 JJG 633--1990
本规程经国家质量监督检验检疫总局于2005年4月28日批准,并自2005年10月28日起施行。
归口单位:
主要起草单位:
参加起草单位:免费标准下载网bzxz
全国流量容量计量技术委员会
浙江省质量技术监督检测研究院黑龙江省计量检定测试院
中国计量科学研究院
浙江天信仪表有限公司
河南省计量科学研究院
上海市计量测试技术研究院
本规程委托全国流量容量计量技术委员会解释本规程主要起草人:
沈文新
参加起草人:
范叔沙
孔庆彦
张进明
JJG 633—2005
(浙江省质量技术监督检测研究院)(黑龙江省计量检定测试院)
(中国计量科学研究院)
(浙江天信仪表有限公司)
(河南省计量科学研究院)
(上海市计量测试技术研究院)范围·
引用文献
3术语和计量单位
3.1术语·
3.2计量单位
4概述
5计量性能要求
5.1准确度等级
5.2最人允许误差
5.3重复性
5.4密封性
6通川技术要求
6.1外观·..
7计量器具控制
7.1式评价或样机试验
JJG 633—2005
7.2首次检定、后续检定和使用中检验附录A型式评价(样机试验)大纲附录 B极差法
附录 水的饱和蒸汽压
附录D检定证书内页格式
附录E检定结果通知书内页格式
JJG 633—-2005
气体容积式流量计检定规程
本规程参照采用 OIML R32 Rotary piston gas meterg and turbine gas meters(旋转活塞式气体流量计和涡轮气体流量计),1989cdition 和OIMLR6 General provisions for gas volumemeters(气体容积式流量计的般规定),1989edition。1范围
本规程适用于气体容积式流量计(包括气体腰轮流量计、旋转活塞式气体流量计和褪式气体流量计等,以下简称流量计)的型式评价或样机试验、首次检定、后续检定和使用中检验。本规程不适用于膜式煤气表的检定。2引用文献
JJF1015一2002计量器具型式评价和型式批准通用规范JF1016一2002计量器具型式评价大纲编写导则OEMI.R6General provisions forgas volumemeters,1989 ediliurn(气体容积式流量计的一殿规途)
0IMI. H32 Rotary piston gas meters and turhine gas metera, 1989 edition (旋转活塞式气体流量计和涡轮气体流量计)
JB/T7385—1994气体腰轮流量计JB/T9329一1999仪器仪表运输、运输贮存基本环境条件及试验方法GB/T17626.2一1998电磁兼容试验和测试技术静电放电抗扰度试验GB/T17626.3一1998电磁兼容:试验和测试技术射频电磁场辐射抗扰度试验GB/T2423.4一1993电工电子产品基本环境试验规程试验Db:交变湿热试验方法使用本规程时应注意上述引用文献的现行有效版本。3术语和计量单位
3.1术语
3.1.1回转体积(cyclic volume of a volumc meter)流量计完成一个工作循环所排出的气体体积,即:除指示装置和中间传动机构外,所有运动部件的运动第一次回到初始位置时排出的气体体积。3.1.2给定气鼠(value of agivcn air volume quaritity)为确定流量计的误差而规定的测量气体量。3.1.3测试元件 (test element)能够精确读出气体体积的器件。3.1.4参比条件(referenceconditions)为确保测量结果能相互比对而规定的一组温度、湿度、气压值或范围。3.1.5非参比条件(non-referenceconditions)1
JJG 633200S
除了参比条件以外的,流量计能保持在规定最大允许误差范围内而规定的一组温度、湿度、气压值或范围,即为流量计的正常带工作条件。3.2计量单位
3.2.1体积单位:立方米,符号m;或升,符号1(dm2))。3.2.2流量单位:立方米每小时,符号m/h;或升每小时,符号L/h。3.2.3压力单位:帕(斯卡)、千帕或兆帕,符号Pa,kPa或MPa。3.2.4温度单位:摄氏度,符号℃。3.2.5时间单位:小时,符号h
4概述
容积式流量计是一种记录一段时间内流过流体总量的累积式流量仪表。当流体流过流量计时,内部机械运动件在流体动力作用下,把流体分割成单个已知回转体积的气室,并进行重复不断地充满和排空,能过机械或电子测量技术记录其循环次数,得到流体累积流量。
5计量性能要求
5.1准确度等级
流量计准确度等级一般应符合表1的规定。5.2最大允许误差
流量计的最大允许误差应符合表1的规定。表1
准确度等级
最大允许误差(%)
注:若以分界流量(Q,),祀流量范围划分为商区和低区,则Q.值应≤0.2Qm,低区的最大分许误善应不超过2倍的高区最大充许误差。5.3重复性
流量计的重复性应不超过最大允许误差的1/3。5.4密封性
流量计应在1.1倍公称压力下不渗漏。6通用技术要求
6.1外观
6.1.1检定标记
流量计应具有可靠的检保护标记或检定封印。6.1.2流向标记
对于指示装置只对一个流动方向有确定的读数的流量计应用箭头表示此方向。如果2
JJG 633—2005
气体流动的方向已由流量计的结构确定,则流向箭头可省:6.1.3表盘标记
每台流量计应在面板上或在合适的地方明示下列标记:一样机型式批准或计量器具制造许可证号;制造广的厂名或商标;
-编号和生产日期:
型号规格;
-最大流量:Qm.=m/h;
最小流量:Qm=m/h;
最大工作压力:Pmx=·MPa(或kPa);温度范围:..℃℃;
一流量计的回转体积:V=m(或dm)7计量器具控制
计量器具控制包括型式评价或样机试验、首次检定、后续检定、使用中检验,7.1型式评价或样机试验
型式评价或样机试验应按照JF1015一2002《计量器具型式评价和型式批准通用规范》以及JJF1016-2002《计量器具型式评价大纲编写导则》要求进行。型式评价(样机试验)大纲见附录A。
7.2首次检定、后续检定和使用中检验7.2.1检定条件
7.2.1.1检定环境条件
1参比条件
环境温度:15℃~25%;
相对湿度:40%~70%;
大气压力:86kPa~106kPa.
2)非参比条件
环境温度:-10%~40%;
相刘湿度:≤93%;
大气压力:86kPa~106kPa。
7.2.1.2检定用设备
1)标雄器
检定计量标准器的流量范围应与被检流量计的流量范围相适应,其扩展不确定度(=2)应小于或等于被检流量计最大允许误差绝对值的二分之一。2)辅助计量器具
测量值参!误差计算的计量器具,必须持有有效检定证书或校准证书,同时还应满足下列要求:
温度计:分度值分0.1℃;
JJG 633—2005
湿度计:相对湿度在20%~90%的范围内误差限为±5%;一气压计:修正后示值的相对扩展不确定度(1=2)应优于2.5%:一差压计:谁确度等级应优于1级:-压力计:数显压力计的分辨力 10Pa以下,水杜式压力计的分度值在20Pa以7.2.2检定项目
流量计的首次检定、后续检定和使用中检验的项目见表2。麦2检定项目一览表
检定项目
密封性
示值误差
重复性
首次检定
1.“+”表示需检项甘,“”表示不需检项目;2.外观按本规程通用技术要录的规定,目测检查。7.2.3检定方法
后续检定
使用中检验
流量计的基本检定方法就是用管道将被检流量计和标准器两者串联起来,在流过一定量的气体时,比较两者的指示量而得到其示值误差。检定方法的种类,按使用的标推器分类,如表3所示表3
传递方法
比较法
体积法
标准器
标准流量计
活塞式气体流照标装置
钟罩式气体流量标雅装置
1)动态法检定原理及典型试验装置检定方法
动态或静态
动态或静态
气体在规定流量下流经被检流量计,同步累计流过流量计和标准器的气体体积、时间、脉冲等初态值;当流过流量计的气量达到给定气量时,同时停止累计;比较两者的指示量,以及检测期间记录的温度,压力、度等参数,按规定的计算公式计算得到流计的示值误差。动态法检为容积式流量计的首选检定方法,标谁流量计比较法典型试验装置一一音速喷嘴气体流量标准装置结构见图12)静态法检定原理及典型试验装置在被检流量计和标准器静止状态下,记录两者的初始值;开启排气阀,使流量计在预定流量下运行,当气量达到给定气量时关闭排气阀,读取被检流量计和标推器的终态A
JJG 633—200S
静压用差压用
音速喷嘴
过滤器
压力计
真空泵
水柱式压力计
差压计
被检器
温度计
普速喷嘴气体流量标准装置示图图1
值,比较两者的指示量,根据检测期间记录的温度、压力、湿度等参数,按规定的计算公式计算得到流量计的示值误差。静态法典型试验装置构见图2。
钟罩式推器
钟罩控制
钟罩内液位计
放出口
计数器
差压用
三通橱
放出口
静压用
被拾表
凹柱式压力计
钟罩式气体流量标雄装置结
静压用
温差修正计或湿度计
@湿度计
图2钟罩式气体流量标准装置示图5
7.2.4检定程序
7.2.4.1安装
JJG6332005
流量计的安装应符合使用说明书的要求或按流量计上安装标记进行安装,定位使用的按定位状态进行安装。安装流量计的试验管道通径应与流量计一致,安装后流量计轴线与管道轴线目测应同轴:流量计人口端的密封件不应突人管内,管道内壁应清洁无积垢。湿式气体流量计内部液温与检定介质温度和周围环境气温相差不应超过1C。7.2.4.2密封性检查
流量计及检定系统中的测温、测压仪器,各连接管路在检定压力下应具有良好的气密性,密封性检查应严格按检定装置的操作规程,确认系统无泄漏后方可进行检定。7.2.4.3预运行
在试验开始之前,被检流量计应通气预运行,原则上应在明示最大流量下通流5min,或保证预运行的气量不小于50倍回转体积量。对湿式气体流量计,预运行后应重新使测试元件对准零位,在确认进气口和出气口通大气的情况下,重新校准封液基准水位后方可进行误差检定
7.2.4.4检定流量
一般在流量计流量范围内,对0(最大流量),0.2Q和0(最小流量)三流量点进行误差试验若流量计以(分界流量)划分流量范围的则检定流量点为Q0.和Q。对准确度等级为0.2和0.5级的流量计应增加0.70和040两检定流量点:湿式气体流量计,检定Q和0.20两流量点。试验时,各流量点的实际流量与规定检定流量偏差不超过5%。每一流量点至少试验2次。7.2.4.5温度测量
流过被检流量计的气体温度,应在每一试验流量一次误差测量过程中测量2次以上,取其平均值。测温位置规定在流量计的上游侧。对湿式气体流量计,应增测出口处气体温度。
7.2.4.6湿度测量
对封液介质为清水的湿式气体流量计(以下简称水封湿式流量计)和钟罩式气体流量标准装置(以下简称水封钟罩),要进行湿度测量。流过被检流量计的气体湿度规定在接近其入口处测量。一般认为气体流过水封湿式流量计或水封钟罩后的相对湿度值为95%RH
7.2.4.7压力测量
流过被检流量计的气体压力测量,在每一检定流量次检定过程中测量1次,测压位置规定在流量计的上游侧。
7.2.4.8差压测量
必要时,应在各试验流量下测量被检流量计人口和出口间的压力差(差压)。7.2.4.9示值误差测量
一次试验过程中,流量计的测试元件起,停应处在同一位置,给定气量或设定脉冲数应等于回转体积的整数倍,或设定的给定气量大到足以使由回转体积变化带来的影响可忽略不计。各流量点的示值误差为多次独立测量误差的算术平均值尽量不要在相同6
JJG633—2005
的流量下进行连续的误差测量),单次测量的示值误差按下式计算:Qm-Q×100%
式中:E一流量计的示值误差;
Q.——流量计的累积流量值,㎡或L;Q.一与Q同一温度和压力状态下的标准器累积流量值,m或L。(1)
当标准器内气体状态参数与进入被检流量计的状态参数不同时,应按公式(2)将标准器的累积流量示值换算成被检流量计人口状态下的值,然后再将按公式(2)计算得到的Q,值,代人公式(1)计算流量计的示值误差273.15+t(p.+p.-pma)zm
Q.-273.15+1*(p+p-p-Pm)z
式中:
Q-标准器累积流量示值,m或L;p.大气压力,Pa
tg, tm
Pa,m
PHa max.PHm max
分别为标准器内和被检流量计处的气体温度,℃;分别为标准器内和被检流量计处的气体表压力,Pa分别为标准器内和被检流量计处的气体相对湿度,%RH:分别为标准器内和被检流量计处的饱和水蒸气压力,Pa;(2)
分别为标准器内和被检流量计处的气体压缩系数,当标准器与被检流Z.. Zm
量计间的压力差小于二个大气压时,可视Z、=5注:对湿式气体流量计,试验时无论是作为标准表还是作为被检表,均按该流量计封液温度与出口气体温度的平均值作为流过流量计的气体温度。对输出频率信号的流量计,每一流量点单次检定的流量计系数计算公式为K=Q.
式中:K—第i流量点,第j次检定的系数,1/m或1Yl;N,——第i流量点,第次检定的脉冲数;Q一第i流量点,第次检定的Q.值。检定流量点的平均系数K按下式计算:-lK
式中:K一流量点的平均系数,1/m或1/Ln——测量次数。
流量计的平均系数按下式计算:(K+K)
式中:K—-平均流量计系数,1/m或1/L;(K)x——-各流量点的平均系数K中最大值,1/m2或1/L;(3)
JJG 633-2005
(K)-各流量点的乎均系数K,中最小值,1/m或1/L。流量计的示值误差计算公式为
×100%
(Ki)x -
Et=(K)+ (K)
=×100%
式中:E,—流量计的线性度,其含义与E相同;(6)
注:对流量范围分为高区、低区的流量计,分许用(,点的K值计算凭区的E,值;示值误差应满足5.2条对最大允许误差的要求。7.2.4.10重复性计算
a.按累积流量检定流量计的示值误差。其重复性按下计算:E nux -Erin
式中:E,流量计的重复性;
E—-检定流量点中的最大·-个误差:E——检定流量点中的最小一个误差;d
-极差系数。
b.按系数检定流量计的示值误差。流量计检定点的重复性按下式计算:Kinm - Kirl × 100%
(En),=
式中:(E)—第i检定点的重复性;d,K
-检定点中的最大一个系数,1/m或1/L;Kima
K..—检定点中的最小-个系数,1/m2或1/L。按下式确定流量计的重复性:
En=(ER)imax
7.2.5检定结果的处理
按本规程规定和要求检定合格的流量计出具检定证书,必要时设置新的流量计系数;检定不合格的出具检定结果通知书,并指出不合格项目。7.2.6检定周期
准确度等级为0.2级和0.5级的流量计,检定周期为2年,其余等级的流量计检定周期为3年;对周期检定的流量计,若按公式(6)(此时K取上次检定证书中给出的流量计系数)计算所得的示值误差超过最大允许误,而按公式(7)计算得到的示值误差符合要求,则检定周期为1年。8
