中华人民共和国国家计量检定规程JJG1016-—2006
心电监护仪检定仪
CalibrationDeviceforElectricCardiacMonitor2006-12-08发布
2007-03-08实施
国家质量监督检验检疫总局发布JJG1016—2006

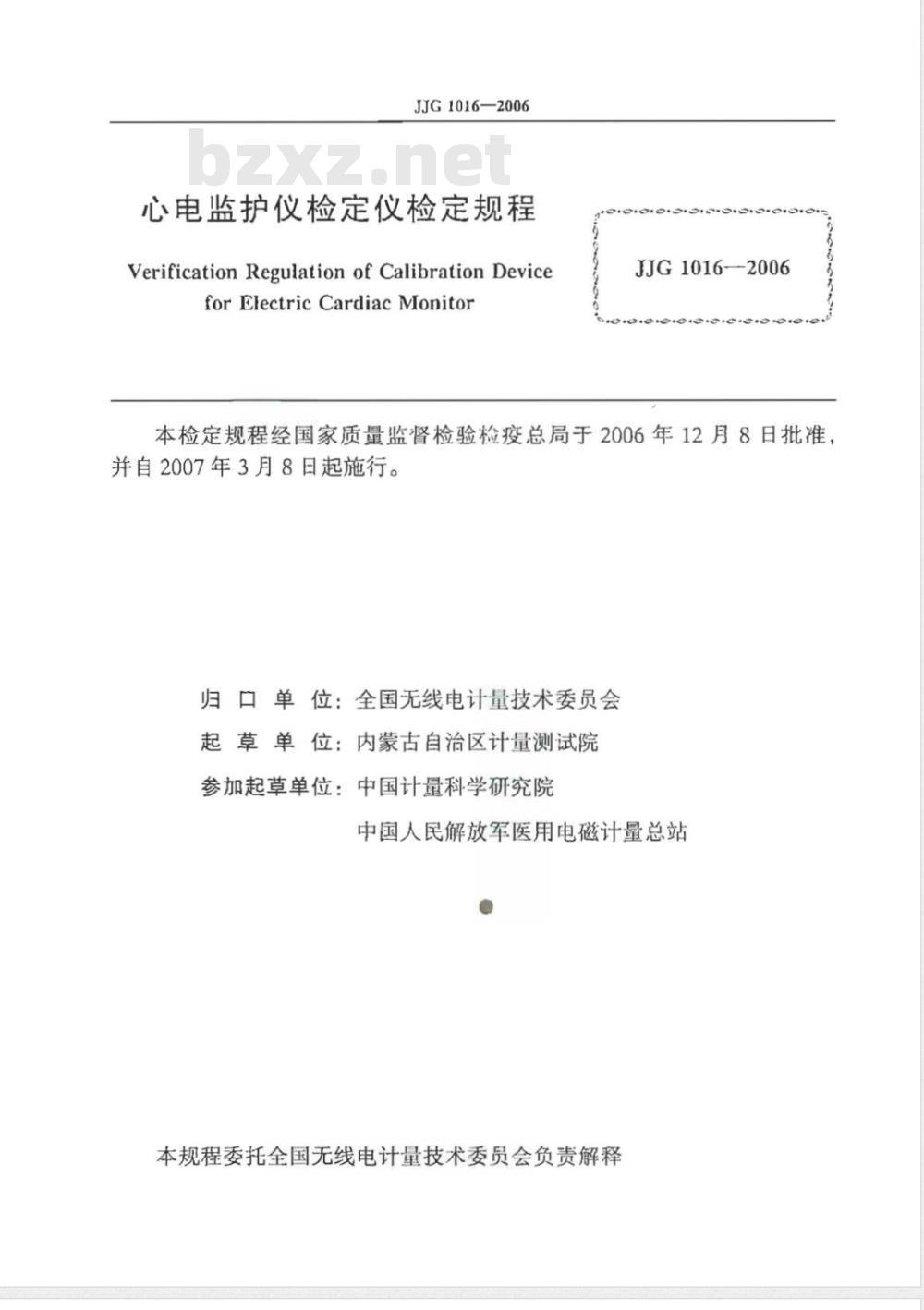

心电监护仪检定仪检定规程
Verification Regulation of Calibration Devicefor Electric Cardiac MonitorJJG1016--2006
本检定规程经国家质量监督检验检疫总局于2006年12月8日批准，并自2007年3月8日起施行。
归口单位：全国无线电计量技术委员会起草单位：内蒙古自治区计量测试院参加起草单位：中国计量科学研究院中国人民解放军医用电磁计量总站本规程委托全国无线电计量技术委员会负责解释本规程主要起草人：
吕金华
参加起草人：
周革平
贾建革
李咏雪
JJG1016—2006
（内蒙古自治区计量测试院）
（内蒙古自治区计术测试院）
（中国计量科学研究院）
（内蒙古自治区计量测试院）
（内蒙古自治区计量测试院）
（中国人民解放军医用电磁计量总站）（中国人民解放军医用电磁计量总站）1
引用文献
概述·
4计量性能要求·
4.1方波信号发生器
4.2正弦波信号发生器·
4.3标准心率信号发生器
4.4极化电压..
4.5输入回路电流取样电阻·
4.6共模抑制比检定装置
通用技术要求·
计量器具控制
检定条件
检定项目
6.3检定方法
6.4检定结果的处理…·
6.5检定周期
附录A原始记录格式
检定证书内页格式
附录B
附录C检定结果通知书内页格式
JJG1016—2006
1范围
JJG1016—2006
心电监护仪检定仪检定规程
本规程适用于心电监护仪检定仪的首次检定、后续检定和使用中的检验；也适用于具有心电监护检定功能的心、脑电图机检定仪中心电监护仪检定功能的首次检定、后续检定和使用中检验。
2引用文献
JG760—2003《心电监护仪》
JJG749—[997《心脑电图机检定仪》使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
心电监护仪检定仪是用于依照JJG760一2003《心电监护仪》国家计量检定规程对心电监护仪各项技术指标实施计量检定的专用仪器，以下简称“检定仪”。检定仪由模数转换器产生供检定用的标准信号，各种标准信号的峰峰值可由输入到模数转换器的数字量控制保持一致。4计量性能要求
4.1方波信号发生器
4.1.1电压（峰峰值)：
范围：0.5mV~2mV
4.1.2周期：
范围：0.5s~10s
输出阻抗：
小于6002。
4.2正弦波信号发生器
频率：
最大允许误差：±1%
最大允许误差：±1%
范围：0.1Hz～100Hz
电压(峰峰值)：
最大允许误差：±1%
范围：0.5mV~2mV范围内
正弦波失真度：
<5%。
4.2.4输出阻抗：
小于6002。
4.3标准心率信号发生器（波形见图1）最大允许误差：±1%
4.3.1心率；
JJG1016-2006
范围：27次/min~300次/min
尖波宽度（见图1的T）：
最大允许误差：±10ms
4.3.3电压（峰峰值)：
范围：在+0.5mV~+3mV
范围：在-0.5mV~-3mV
4.4极化电压
+300mV及-300mV
输人回路电流取样电阻
最大允许误差：±1%
最大允许误差：±3%
最大允许误差：±3%
最大允许误差：±5%
最大允许误差：±5%
4.6共模抑制比检定装置
4.6.1共模电压表：输人阻抗大于300M2；在10V（有效值）处，电压测量最大允许误差±10%。
4.6.2输出等效电容：当调节共模抑制比检定装置的可调电容，使共模电压表指示10V时，输出等效电容应在200pF土20pF范围内。T
图标准心率信号波形图
5通用技术要求
检定仪应标有生产厂名、型号、出厂编号；检定仪不得有影响正常工作的机械损伤；所有旋钮、开关应牢固可靠，定位正确。6计量器具控制
包括首次检定、后续检定及使用中的检验。6.】检定条件
6.1.1环境条件
6.1.1.1环境温度：(20±5)℃
6.1.1.2相对湿度：小于80%
供电电源：220（1±5%）V，50（1±2%）Hz。周围环境无影响检定仪正常工作的强电磁场干扰。6.1.1.4
应具备必要的接地线装置。
JJG1016—2006
计量标准器及配套设备见表1。
表1检定设备一览表
设备名称
直流数字电压表
交流数字电压表
欧姆表
主要技术要求
电压测量范围：在0.5mV2mV、
最大允许误差：±0.3%：
SISTEAO
+300mV及-300mV，
最大允许误差：
电压测量范街（50Hz时）：10V
大练误差：±3%
电醛测量范围：
S大允许误差！
电压测量范国：1V5V
检定中所用到的脉冲宽度测量范围：90ms数字存储示酒
最大允许误差：
脉冲幅度测量
电压测量范围：1V
频率范围：0.11~
最大允许误差：0.3%
超低频峰值电店
迹用计数器
失真度测量仪
正弦波低频信号源
6.2检定项目
采用脉饰
富度测量装置时，
储示波器
PUBLISHIN
频全测量范围：0.1100
检所用到的周期测量范用：0.5s-10s最人充价误差：全0.1%
频率测量范围
最大充许误差：±10%
频率范围：50Hz
检定中所用到的幅度范围：10V（有效值）失真度：<5%
检定项目见表2。
支器可选用数字存
以方便低频测量
若被检检定仪能输出50Hz、
10V有效值（28.3V峰峰值）
正弦信号，可用其代替低频
信号源
检定项目
外观及工作正常性检查
标准方波幅度相对误差
标准方波周期相对误差
正弦波频率相对误差
正弦波幅度相对误差
正弦波波形失真度
极化电压相对偏差
共模抑制比检定装置电压指示表标准心率信号心率相对误差
标准心率信号尖波宽度相对误差标准心率信号幅度相对误差
输人回路电流取样电阻相对误差JJG1016—2006
检定项目一览表
心电监护仪检定仪
使用中
的检验
注：表中“+”表示应检项目：“”表示可不检项目6.3检定方法
6.3.1外观及工作正常性检查
外观及工作正常性检查应符合5的要求。6.3.2标准方波幅度相对误差
将检定仪与直流数字电压表按图2连接。R
检定仪
心脑电图机及心电监护仪
检定仪
使用中
此部分应依据中华人民共
和国计量检定规程JG749-
1997《心脑电图机检定仪》实
施检定
直流数字电压表
图2检定仪与直流数字电压表接线6.3.2.1将检定仪输出的方波幅度Uso置1mV、周期调整到大于直流数字电压表采样时间的2倍，使数字电压表能正确读取方波的正峰值U+s及负峰值U-，在测得U+$JJG1016—2006
及U-的过程中不可使用直流数字电压表的清零功能。按公式（1）计算出峰峰值U（有峰峰值测量功能的数字电压表，可直接测得U），并用公式（2）计算标准方波幅度相对误差8us，应满足4.1.1的要求。Us =[U+pl+[U-pl
U-Ug×100%
6.3.2.2用同样方法检定0.5mV及2mV的方波幅度，相对误差应满足4.1.1的要求。6.3.3标准方波周期相对误差
将检定仪与通用计数器按图3连接。通用计数器测量功能选择在“周期测量”。并加入低通滤波器，以减小通用计数器测量周期时触发误差对测量结果的影响。无低通滤波器的通用计数器可在其输人端并接电容C（0.1μF~0.47μF）。检定仪
通用计数器
图3检定仪与通用计数器接线图
6.3.3.1将检定仪输出的方波周期Ts.置1s。调整方波幅度，使通用计数器能稳定读取测得值Ts。用公式（3）计算标准方波周期相对误差f，应满足4.1.2的要求。OT=
Tso-Ts
6.3.3.2用同样方法检定0.5s及2s的方波周期，相对误差应满足4.1.2的要求。6.3.4正弦波频率相对误差
将检定仪与通用计数器按图3连接。通用计数器测量功能选择在“周期测量\证】并加人低通滤波器，以减小通用计数器测量周期时触发误差对测量结果的响。无低通滤波器的通用计数器可在其输人端并接电容C（0.1μF~0.47μF）。注：用通用计数器测低频时，为得到高分辨力应采用测周期。对于等精度频率计等能够直接显示足够分辨力的频率计，可直接采用测频率。6.3.4.1将检定仪输出的被测正弦波频率置F（应检定的正弦波频率值见表3)。调整检定仪输出的正弦波幅度，使通用计数器能稳定读取被测正弦波频率Fc。用公式（4）（5）计算标准正弦波频率相对误差8，，应满足4.2.1的要求。F,=
×100%
6.3.4.2用同样的方法，检定表3中规定的各正弦波频率。各点相对误差均应满足4.2.1的要求。
应检定的正弦波频率/H2
对应的正弦波周期/s
应检定的正弦波频率/Hz
对应的正弦波周期/s
JJG1016-200G
表3应检定的正弦波频率
6.3.5正弦波幅度相对误差
将检定仪与脉冲幅度测量装盘峰值吨围4连接。选择脉冲幅度测量装置或峰值电压表准确度较高的量限（并使检定仪输出正弦波信号，
般选1V~5V
输出幅度选择接近脉冲就度测量装置或峰值电压表满量限的梦测量值U%（如：选择2V量限，测量值选
蜂峰值）
度测量装置
检定仪
降值电压表）
检定仪与脉冲度测量装置（或峰值电压表）接线图6.3.5.1在检定仪输出正弦波幅度为U的情况信号的正峰值点及负峰值U-
相对误差Su.
应满足4.2.2的要求
6.3.5.2保持检定仪输小幅度不变应满足4.2.2的要求。
U+|+|U-
测量检定仪输
前出的
10Hz正弦波
计算出10Hz正
波信号的幅度Www.bzxZ.net
按表3哈定成
各频率正
幅度相对误差，均
6.3.5.3使检定仪输出的方波，其幅度Um置与6.3.5个好测正弦波幅度U相同，周期调整到大于直流数字电表不详时间的2倍，使数电压表能正确读取方波的正峰V度ME的R@可使用直流数字电压表的清零值U及负峰值U-，在测得
功能。按公式（1）计算出峰峰值U，（有峰峰值测量功能的数字电压表，可直接测得U，），并用公式（2）计算方波幅度相对误差8u，应满足4.1.1的要求。6.3.6正弦波波形失真
将检定仪与失真度仪按图5连接。将检定仪输出正弦波幅度置峰峰值2.83V（1V有效值）以上，一般可选峰峰值5.66V（有效值2V）。测出20Hz，30Hz.60Hz，100Hz正弦波波形失真，均应满足4.2.3的要求。6.3.7极化电压相对误差
将检定仪与直流数字电压表按图2连接。6
检定仪
JJG1016—2006
失真度仪
图5检定仪与失度仪接线图
检定仪置极化电压项，并输出+300mV极化电压Ul，从直流数字电压表读6.3.7.12
取极化电压测得值Ui。用公式（8）计算极化电压相对误差8u.，应满足4.4的要求。N
6.3.7.2用同样方定-300mV极化电压相对误差，@应满足4.4的要求。6.3.8共模电压装
6.3.8.1检定系统要图6连接，
仪主机信号源工输出有效值10V
心电监护仪
共模抑制比
检定装置
并将正
支低步
盗峰值28.3V
号源输出
设置为50Hz（若检定
可用其代替低频信号源）。
在R、L、F、N、CI~C6
接线柱中任选其一接入
正弦波低
交流激学压表
监护仪共模抑制比
检定装区外壳的地线插口
图6其模抑制比装置检定接线图
6.3.8.2调节正弦波低频信务源输出幅度，使心电监护仪共模抑制比检定装置的共模电压指示表指示10V（在80AV范国L06.3.8.3分别读取共模电压指示表指示值及交流数字电压表测得值Uc。用公式（9）计算共模电压指示表示值误差8u.，应满足4.6.1的要求。Su.
6.3.9标准心率信号心率相对误差Ue.-Uc
将检定仪与通用计数器按图3连接。通用计数器测量功能选择在“周期测量\注】并加入低通滤波器，以减小通用计数器测量周期时触发误差对测量结果的影响。无低通滤波器的通用计数器可在其输人端并接电容C（0.LuF～0.47uF)。7
