首页 > 国家标准(GB) > GB/T 15121.4-1996 信息技术 计算机图形存储和传送图片描述信息的元文卷 第四部分:清晰正文编码
GB/T 15121.4-1996

基本信息

标准号: GB/T 15121.4-1996

中文名称:信息技术 计算机图形存储和传送图片描述信息的元文卷 第四部分:清晰正文编码

标准类别:国家标准(GB)

英文名称: Information technology - Computer graphics - Metatext for storage and transmission of graphic description information - Part 4: Clear text coding

标准状态:现行

发布日期:1996-01-02

实施日期:1997-07-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:1391457

标准分类号

标准ICS号:信息技术、办公机械设备>>35.140计算机图形技术

中标分类号:电子元器件与信息技术>>信息处理技术>>L81计算机图形

关联标准

采标情况:ISO/IEC 8632-4-92

出版信息

出版社:中国标准出版社

书号:155066.1-14011

页数:平装16开, 页数:47, 字数:90千字

标准价格:20.0 元

出版日期:2004-08-26

相关单位信息

首发日期:1996-12-17

复审日期:2004-10-14

起草单位:北京化工大学

归口单位:全国信息技术标准化技术委员会

发布部门:国家技术监督局

主管部门:国家标准化管理委员会

标准简介

本标准规定了计算机文卷的清晰正文编码,对于在GB/T 15121.1中规定的每个素,规定了在清晰正文编码中相应的编码、允许的缩写方式、以及文卷的整体格式和在文卷中可能作分散的注释。 GB/T 15121.4-1996 信息技术 计算机图形存储和传送图片描述信息的元文卷 第四部分:清晰正文编码 GB/T15121.4-1996 标准下载解压密码:www.bzxz.net

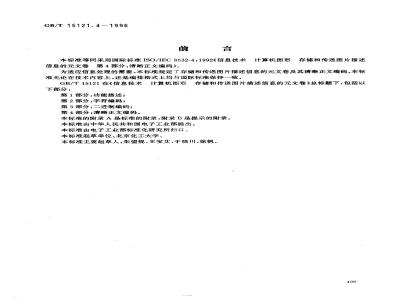

标准图片预览






标准内容

GB/T 15121.4-1996
本标准等同采用国际标准ISO/IEC8632-4:1992《信息技术计算机图形存储和传送图片描述信息的元文卷第4部分:清晰正文编码》。为适应信息处理的需要,本标准规定了存储和传送图片描述信息的元文卷及其清晰正文编码。本标准无论在技术内容上,还是编排格式上均与国际标准保持一致。GB/T15121在《信息技术计算机图形存储和传送图片描述信息的元文卷》总标题下,包括以下部分:
第1部分:功能描述;
第2部分:字符编码,
第3部分:二进制编码;
第4部分:清晰正文编码。
本标准的附录 A是标准的附录,附录B是提示的附录。本标推由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准起草单位:北京化工大学。本标准主要起草人:朱望规、王宝艾、于晓川、徐枫。409
GB/T15121.4—1996
ISO/IEC前言
ISO(国际标准化组织)和IEC(国际电工委员会)是世界性的标准化专门机构。国家威员体(它们都是ISO或IEC的成员国)通过国际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO 和 IEC 的各技术委员会在共同感兴趣的领域内进行合作。与 ISO 和 IEC 有联系的其他官方和非官方国际组织也可参与国际标准的制定工作。对于信息技术领域,ISO和IEC建立了一个联合技术委员会,即 ISO/IEC JTC1。由联合技术委员会提出的国际标准草案需分发给国家成员体进行表决。发布一项国际标准,至少需要75%的参与表决的国家成员体投票费成。
国际标准ISO/IEC8632是ISO/IECJTC1(信息技术联合委员会)制定的,同时被ISO和IEC国际组织通过。
在统-一标题《信息技术计算机图形存储和传送图片描述信息的元文卷》下,ISO/IEC8632包括下述部分:
第1部分:功能描述;
第2部分:字符编码;
第3部分:二进制编码;
第4部分:清晰正文编码。
GB/T15121.4--1996
0. 1清晰正文编码的目的
计算机图形元文卷(CGM)的清晰正文编码提供了元文卷语法的一种表示,它便于键入、编辑和阅读,它允许元文卷使用主计算机系统的内部字符编码以任一标准正文编辑器来编辑。0. 2 主要目标
a)人工可编辑性,清晰正文编码应能手工编辑,或者如需要手工构造;b)对人友好,清晰正文编码对于人去阅读和编辑来说应该是容易的且自然的。尽管什么是最容易和最自然,这是一个主观的因人而异的判断,但是仍然考虑了诸如:易于识别,易于记忆,避免意义不明确,防止错误键入等起作用的因索,c)机器可读性,清晰正文编码应能由软件进行语法分析;d)适用于广泛的多样化的编辑器,清晰正文编码应没有任一使得利用正规正文编辑器编辑发生困难的特性;
e)易于多种系统之间的互换,清晰正文编码应以这样一种方法编码,使能够利用它的计算机集合最大。对诸如字符大小和算术模式等用于元文卷解释的,不应作假设;f)尽可能使用标准缩写,那些其他图形标准的语言编码已经建立的标准缩写,以及在数据处理和绘图工业方面广泛的实践已建立的众所周知的缩写,使用这些缩写。遵照“最少惊奇”的原则,应使学习使用这种编码所需的时间最少。0.3次要目标
由于其他CGM编码的目标在于提高CPU的效率(CGM二进制编码)和信息的密度(CGM字符编码),这些目标对CGM清晰正文编码来说也是要考虑的,具有第二位重要性。0.4与其他标准的关系
实现清晰正文编码所需的字符集是GB1988规定的字符集的一个子集。任何映射来自该子集的字符集,均可用来实现这种编码。对某些元素,CGM定义值范围留作登记值,这些值和它们的意义将由已建立的规程来定义(见GB/T15121.1的4.12)。wwW.bzxz.Net
1范围
中华人民共和国国家标准
信息技术计算机图形
存储和传送图片描述信息的元文卷第四部分:清晰正文编码
Information technology--Computer graphics-Metafile for storage and transferof picture description information-Part4: Clear text encoding
GB/T 15121.4—1996
idt ISO/IEC 8632-4:1992
本标准规定了计算机元文卷的清晰正文编码,对于在GB/T15121.1中规定的每个元素,规定了在清晰正文编码中相应的编码、允许的缩写方式、以及元文卷的整体格式和在元文卷中可能作分散的注释。
CGM的这种编码方法允许以键入简便、编辑容易和阅读方便的方式对元文卷进行创建和维护。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1988--89信息处理信息交换用七位编码字符集(egVISO646:1983)GB2311—90信息处理七位和八位编码字符集代码扩充技术(egvISO2022:1986)GB/T15121.1--94信息处理系统计算机图形存储和传送图片描述信息的元文卷第一部分:功能描述(idtISO8632-1:1987)数据处理转义序列的登记规程(neqISO2375:1985)GB 12054—893
3记号约定
未加括号的字符串是这个语法的终结符。正如本标准说明的,它们以有效的清晰正文数据流呈现。加括号的字符串或是非终结符(将给出进一步的产生式)、字符符号名(诸如\COMMA”),或是形如的CGM元素的参数(进一步解释见GB/T15121.1)。“::一\被读作“成为\或“认为是”<.··》”=克林星闭合(0次或多次出现)<.··>+一克林加闭合(1次或多次出现)<.·>”一任选(0次或1次出现)=参数类型X,具有Y的含义=确切地是X或Y之一
(...)一一-个注解(不是产生式的一部分)国家技术监督局1996-12-17批准412
1997-07-01实施
GB/T15121.4—1996
<...>(n)=确切的n次出现,n=0,1,2,空格(SPACE)用于语法说明中以增加可读性,在真实的元文卷中空格是由下面给出的分隔符来表用于描述语法的元文卷符号在真实元文卷中不出现。4进入和退出元文卷环境
4.1一般清晰正文和示例
清晰正文编码以一种一般的方式加以描述,这种方式允许清晰正文编码使用任何一种具有表达在字符表中枚举的那些字符能力的字符清单(见GB/T15121.1的4.7.6)。清晰正文编码的示例被所用的字符集和编码方法来说明(例如,基于GB1988的标准字符集,诸如EBCDIC等非标准字符集)。清晰正文编码的示例应局限于使用基于GB1988的标准字符集,以便清晰正文编码在多种系统之间有最大可能的移植能力。这也提供了一种作为完全码,可以合并到GB2311正文环境的编码,以允许混合正文和图形用于把人工可读性放在高优先级的应用。4.2隐式进入元文卷环境
清晰正文编码环境可以用互换部分之间的约定隐式进入。这种情况仅适用于没有任何使用其他编码方法进行互换的服务,且为使用语法示例先前的约定所识别。4.3从GB2311指明和调用CGM编码环境为了与使用GB2311编码扩充方法的服务互换,CGM清晰正文编码所用的GB1988标准字符集示例可通过下述ESC序列从GB2311环境中指明和调用:ESC2/5F
其中ESC是位组1/11,而F是GB12054登记机构所赋予的位组。出现在这个转义序列后的第一个位组将代表一个CGM元文卷元素的开始或表示下面定义的一个“软分隔符”或“空字符”。
下述的ESC序列可以用来返回到GB2311编码环境中:ESC2/54/0
这不仅返回到GB2311编码环境,而且将编码字符集的指明和调用恢复到用ESC2/5F序列进入GB1988编码环境之前存在的状态(术语“指明”和“调用”在GB2311中定义)。允许在GB2311和元文卷环境之间,在元文卷中图片之间和元文卷之间进行转换。元文卷解释器的状态和GB2311环境的状态要分别维护且不可重叠。元文卷解释器的状态在“元文卷开始”之前或“元文卷结束”之后没有定义,没有执行前面的“元文卷开始”或元文卷描述元素而发送图片,是不适合转换要求的。
5元文卷格式
清晰正文编码的元文卷由一系列元素的字符流组成,每个元素以元素名开始,而以元素定界符或斜线符(/或\\)或分号(,)结束。若这些字符出现在一个字符串参数范围内,正如下面所定义的,它们不作为元素定界符。
5.1字符清单
为了达到0.2条中目标e),除字符串参数可以包含GB/T15121.1的4.7.6所描述清单(见GB/T15121.1的4.7.6)中的任一字符外,清晰正文编码字符清单将限于下面枚举的那些字符。大写字母:
\A\,\B\,\C\,\D\,\E\,\F\,\G\,\H\,\I\,\j\,\K\,\L\,\M\,\N\,\O\,\P\,\Q\,\R\,\S\,\T\,\U\,\\,\W\,\x\,\Y\,\z\.一小写字母:
GB/T 15121.4—1996
\a\,\b\,\c\,\d\,\e\,\f\,\g\,\h\,\i\,\j\,\k\,\}\,\m\,\n\,\o\,\p\,\q\,\r\,\s\,\t\,\u\,\y\,\w\,\x\,\y\,\2\。——数字:
“0\,\1\,\2”,\3”,\4\,\5\,\6\,\7\,\g\,\g\。_“”(空格字符)。
_“+”(正号)。
——“二”负号(连字符)。
“#”(数码记号)。
一“,”(分号)。
“/\(斜线)。
“(”(左圆括号)。
“)\(右圆括号)。
“,\(逗号)。
一“。”(句号)。
“!\(单引号或撤号)。
_“\\(双引号)。
“”(下划线)。
“$”(美元符或货币符号)。
一“%”(百分符)。
当出现在字符串参数以外时,可认为小写字符与大写字符一样。小写字母与大写字母的任意组合都可以用在一个元素或枚举的参数名中。下划线和美元符号在本编码中定义为“空字符”,它们可以出现在元文卷中的任何地方,在语法分析时,这些字符(在字符串参数以外)不起作用。对元文卷生成器和编辑器来说它们是有效的,可用来提高标记的可读性。
例如,下列这些都是等价的:
linetype,LINETYPE,LineType,line type,LINE$TYPE,$L-INE-T--YPE。同样的,下列表达是等价的:123456,$123456,123456,$123—456,$12$34$56。元文卷中允许使用那些格式控制符(退格键(BACKSPACE)、回车键(CARRIAGERETURN)、换行键(LINEFEED),新行键(NEWLINE)、横向制表符(HORIZONTALTAB)、纵向制表符(VERTI-CALTAB)和换页符(FORMFEED)),但是每当它们出现在字符串参数之外时,被元卷解释器处理作“空格”字符(即,作为软定界符)。这些字符的使用有助于提高元文卷格式方面的可读性(在字符串参数中这种格式控制符的作用如同GB/T15121.1定义的一样)。用清晰正文编码书写的元文卷,若包含不同于在上述列出的字符清单和格式控制符(在字符串参数以外)的字符,则被认为是不一致的元文卷。需要使用上述以外其他字符并依赖于实现的扩展,应嵌入“逸出”、“消息”和“应用数据”元素的字符串参数中或注释中。在本标准中没有确定字符的编码集。为了实现可编辑性的目标,允许使用系统本身的字符集编码去对清晰正文进行编码。假定标准转换设施可以用于清晰正文CGM元文卷,将一个系统的字符集编码翻译为另一个,这与可在系统之间进行转换的其他正文文卷处理一样。应使用GB1988编码,用来对清晰正文元文卷编码,以便在不同系统之间进行转换。在目标系统中不存在的、在正文字符串以外的空字符或格式控制符,在这样的翻译中可被省略,如若需要,把小写字母转换为大写字母,不改变元文卷信息内容。同样地,两个语句定界符,可以用这样的转换来互换或被改变,不影响元文卷信息内容。两个字符串定界符是可以互换的,但是任何转换应正确地处理在字符串参数中可能出现的任何字符串分界符。414
5.2分隔符
5.2.1元素分隔符
GB/T 15121.4—1996
<终止符》一<选择分隔符》<斜线符|分号》<选择分隔符》其中分号与斜线符可互换地用来定界清晰正文元文卷中元素。然而,当它们出现在一个字符串参数中,正如下所描述的,这些符号不能终止一个元文卷元素。记录的结束,如CR(回车键)或LF(换行键)将控制所指示的记录,并不终止一个元文卷元紊。一行上可以存在几个元素,一个元素也可分散到多行上。5.2.2参数分隔符
对参数分隔符,下列产生式用在清晰正文编码中:分隔符
=<空格|回车|换行键横向制表符|纵向制表符|换页符》<软分隔符》二<分隔符≥
<选择分隔符>=<分隔符>
<硬分隔符>!二选择分隔符><逗号>选择分隔符<分隔
二<软分隔符><硬分隔符>
大多数命令在元素名之后需要一个软分隔符(即至少一个空格),这就允许元素名可由字母和数字混合而成。
在参数之间的参数分隔符通常是一个分隔,这种格式允许参数的省略(两个连续的逗号标志着一个参数的省略)。
由于有闭合单引号和双引号,足以描述字符串参数,而语句定界符“斜线符”在它的两侧隔开数据,在这些字符与相邻参数或元素名之间的分隔符是任选的(选择分符)在一个名字(元素名或枚举类型)之中或在一个数值参数的表示中不允许出现分隔符。任何允许分隔符出现的地方(除字符串参数内)可用任意数量的分隔符。5.2.3元文卷中的注释
清晰正文元文卷中可包含注释,以提高可读性和有效性。注释的某些使用为手工编辑改动元文卷作说明或作为阅读元文卷时供自我注释。为了在元文卷中包括非图形信息的其他形式,建议使用“应用数据”元紊。若希望将清晰正文元文卷转换到其他形式的编码,注释可以删去或转换成“应用数据”元素。注释被编码成一系列印刷字符和分隔符,并由“%”(百分符)括起来。这个注释的正文不能包括注释分隔符“%”。
注释可以放在任何使用分隔符的位置上,且等价于一个软分隔符,在语法分析中它们可被替换成空格符而不响元文卷本身含义。
5.3参数类型编码
5.3.1整数定界类型
整数、整数坐标、索引和颜色直接值参数的分量都被限定为带正负号整数,编码指示为I:I
<十进制整数》
<数符》
<带基整数>
人数字>
人扩展数字》
:=<十进制整数>!<基整数>
<数符》数字>+
=<正号><负号>
=数符≥基≥数符><扩展数字>
::2|3|4/5/6|7|8/9/10/11/12|13/14/15/16::=0/1/213/41516/718/9
:=<数字>IA|BICiD/E|Fla|blcldie|f在数值中允许出现空字符,但是为了简化在产生式中不指出。一个十进制整数有一个任选数符和至少一个数字。若有数符,数符后要紧跟着数字,不允许填补空格符(或其他分隔符)。
GB/T 15121.4—1996
基整数有一个任选的数符,一个基(以十进制表示的在2~16范围内的一个无正负号整数),一个数符号“#”和一个或多个扩展数字的字符串。若有数符,数符后要紧跟着数字,不允许填补空格符(或其他分隔符)。使用的扩展数字应对命名的基有效,否则元文卷就不一致了。例如,对于基8,数字8、9等是无效的;对基数2,仅数字“0\和“1”有效的,依此类推。这些情况对扩展数字是无效的。若数符以任何形式被省略,则数值被认为是非负的。“基和<扩展数字》十”被解释为无正负号数。若在数字前出现一个负号,则最后结果是负数。不要预先假设元文卷解释器的字大小或基础算法:二进制反码、二进制补码与带正负号数值等。例如,一1可以编码为16进制的,如一16#1,16#0001等,而不要用16#FFFF。当然,所创建的元文卷可利用预期的目标机器知识,但任何这样的设想都将限制元文卷的可移植性,因而不鼓励。实例:0,007,5,+123456。
以下是等价的:
65535.16#FFFF,16#ffff,8#177777,2#1111 1111 1111 1111。
以下是等价的:
—32768, -16#8000, -8#100000,—2#1000000000000000。数值定界参数的解释将是“自由字段”的,即,在最右边的数字右边有一个隐含的小数点,数字前后的空格都无意义,数字前面的零也无意义。5.3.2实数定界类型
实数和实数坐标都限制为实型数值,在编码中以R标记。它们写成有显式小数点的数值或比例的实数值(适当处,或写成十进制整数)。AR>
<显式小数点数值》
<比例实数值>
<数体》
<指数>
<显式小数点数值>「比例实数值><十进制整数>!=数符>。数字>+小数点》数字>“》<<数字>*<小数点><数字>+>>
=<数体><指数>
=<显式小数点数值>「<十进制整数》=<十进制整数>
比例实数值的解释与标准的科学记数法相同(类似于FORTRAN语言中的\E\格式),数值用数体乘以10的指数表示。
在一个显式小数点数值和比例实数值的数体中至少有一个数字,在小数点的任意一边都可能出现一个单个数字的情况。建议但并不要求,对只有小数部分的数在小数点前至少存在一个数字。零可以编码为“0.”,“.0”,“0.0”“0”等,但建议不要采用第二种表示方法。在比例实数值(其中出现一个E或e)情况,指数部分应至少出现一个数字。在数体与E或e之间、在E或e与指数之间不允许出现“空格”和分隔符。数值定界参数的解释将是“自由字段\的,即,若有一个明显的小数点,它设置为内部表示的小数点,无论在小数点前后的空格均无效,零有效。若省略了小数点,则为显式小数点数值最右数宇的右边或为比例实数值数体的右边提供一个小数点,因此,十进制I格式数值允许在一个一致的元文卷中出现,在没有小数部分时定界为实数。
在所有格式中,实数仅允许以10为基。若数符(“十”或“-”)被省略,这数值被假定为非负的。若数符出现,立即放在数值的数体之前,且在数符与最左边数字或数体与小数点之间不允许有空格或其他分隔符。逗号、空格或其他分隔符不允许在一个数值中,但空字符允许(在语法分析中无效)。例如:
3.14159,7.853982E—7,271828E-5,42,—.04321(建议不采取这种格式),-0.04321,42E2。116
5.3.3字符串定界类型
GB/T 15121.4-1996
字符串参数,字符串(S)或固定字符串(SF)由一对单引号或双引号内的字符串来表示。若在一个由单引号来定界的字符串中需要单引号,则由在字符串那个位置上的两个相邻单引号来表示。同样地,若在一个由双引号来定界的字符中需要双引号,则用两个相邻的双引号来表示。例如,下列是等价的:
TEXT 00 FINAL\Murphy'sLaw:\\if it can go wrong,it will\\TEXT oo FINAL “Murphy\sLaw :\if it can go wrong,it will\}“数据记录”数据类型在本编码中表示为字符串。字符串和数据记录参数在本编码中用S来表示。固定字符串在本编码中用SF表示。5.3.4枚举类型
枚举类型被限定为名字,与元素名相似。5.3.5派生类型
除I、R和S参数格式外,下述缩写形式用于已指出产生式的缩写:
人红、绿、蓝》
={坐标数据,取决于VDC类型}!二<整数:红><分隔>整数:绿><分隔<整数:蓝》!=<整数:L><分隔><整数:A><分隔><整数:B><整数:L><分隔><整数:U><分隔><整数:V>
=<整数:><分隔<整数:洋红><分隔><整数:黄><分隔><整数:黑》
【直接颜色>
<点记录→
<整数:A><分隔><整数:B><分隔><整数C>=《颜色说明符取决于“颜色选择方式”):二<红,绿,蓝>{若颜色选择方式是RGB)I(若颜色选择方式是CIELABI(若颜色选择方式是CIELUV)I(若颜色选择方式是RBG相关】=<分隔>
=点记录>
<左括号><选择分隔符<点记录><选择分隔符<右括号>》在VDC空间中的点,括号是任选的。若用了括号,则将恰好组合两个VIC数值。括号形式以扩展元文卷可读性为目的,若每组括号内没有两个数值,则元文卷是互换不一致的。V
:=
(这与GB/T15121.1中数据类型SS一致,用于线宽、记号大小、填充内部和边宽,当作用户线定义的一些参数。这个参数类型VDC或R取决于在图片描述中相应的说明方式)。(见GB/T15121.1的5.1)
:={名字)
=(视口坐标数据}
这个抽象参数类型VC或单个VC值,或者是一个实数,或者是一个整数,取决于图片说明符元素“设备视口说明方式”的说明。当“设备视口选择方式”是显示表面的分数时,值是实数,当“设备视口选择方式”是带比例因子的毫米或物理设备坐标时,值是整数。VPOINTREC::=<分隔>
GB/T15121.4-1996
:: =|<左括号><选择分隔符><选择分隔符><右括号>>(在视口坐标空间中的点,括号是任选的。若用了括号,则恰好组合两个实数或两个整数,这取决于“设备视口说明方式”。括号形式以扩展元文卷可读性为目的。)=<<分隔>R:al2><分隔><分隔><分隔>
<分隔>>
5.3.6位流数据类型
位流类型参数及瓦片数组元素参数按下述表示。在清晰正文中每次用4个二进制表示一个16进制的数。为可读性在位流中空字节,空格和格式控制符可以分散在各处。例如,每4个数字一个空字节,而新行每60个数字提供格式化输出,在元素定义中用B表示位流数据类型。5.3.7结构化数据记录操作数
GB/T15121.1中结构化数据记录(SDR)用来构成在自定义的结构中另-个标准化数据类型(包括 SDR 自身)。由每个分量操作数按规范编码规则对相应数据类型进行编码来实现 SDR 的编码。由已编码的操作数所构成的字符串限定为字符串类型的一个操作数,在本标准中,成对的撤号或引号。SDR可能包含SDR类型操作数,这就意味着字符串可能被嵌套。用交替引号或撇号限定符得以实现有效层数的嵌套 SDR 操作数。在同一层嵌套上邻接的 SDR 操作数至少有一个分隔符来分隔它们。5.4名字的形成
采用的方法是选取文字的缩写形式来命名CGM中的元素和枚举类型,并按顺序将它们连在一起,5.4.1删除的字
ANNOUNCER
BUNDLE
INDICATOR
REPLACEMENT
SPECIFICATION
5.4.2增加的字
INCREMENTAL
5.4.3使用时不缩写的字
ABSTRACT
BITONAL
BUNDLED
CIRCLE
DEFAULTS
指示器
抽蒙的
数组、阵列
基、基数
成位的
两,双
束、成束的
下、向下
CIRCULAR
FACTOR
NORMALIZED
SELECTION
TANGENTIAL
ACTION
BOTTOM
CODING
DIRECT
DRAWING
规格化的
相切的
基本的
体、数体
上线、帽、大写
弦、弓形
直接的
ESCAPE
FORCED
HEIGHT
INTEGER
MARKER
MESSAGE
POLYBEZIER
PRIVATE
REGION
SCALED
SHIELD
STRING
TRANSPARENCY
5.4.4缩略语
GB/T 15121. 4-1996
ELLIPSE
空、空白
强制的
GKS元文卷
半、半高
整型、整数
斜接、倾斜
名,名字
非、未
多重贝齐尔
专用的
孤形的,循环的
比例、比例的
字符串、行
透明性
上、向上
虚似设备坐标
FIGURE
FILTER
FRACTION
HOLLOW
INDEXED
INTERSECTION
MATRIX
METRIC
OFFSET
OUTPUT
POLYGON
STROKE
SYMBOL
VERSION
外形,轮廓
触发器,过滤器
分数,小数
阴影线
公制的
多边形
实数、实型
符号,记号
版本号
数字3
中文原意
绝对的
增补、扩展
外貌源旗标
校正,标定
复合,合成
上下文
定义,限定
不相连
椭圆的
分数的,小数的
广义绘图原语
广义的
几何的
醒目,高光
双曲的
标识符
单独的
缩略语
HYPERB
GB/T 15121.4—1996
ABSOLUTE
ALIGNMENT
ALTERNATE
APPEND
APPLICATION
ASPECT SOURCEFLAG(S)
ATTRIBUTE(S)
AUXILIARY
BACKGROUND
CALIBRATION
CHARACTER
CLIPPING
COLOUR
COMPOUND
CONNECTING
CONTEXT
CONTINUATION
CONTINUOUS
COORDINATE(S)
CENTRE
CONTROL
DEFINITION
DESCRIPTION
DEVICE
DISJOINT
DISPLAY
ELEMENT
ELLIPTICAL
EXPANSION
EXTENDED
EXTENT
FRACTIONAL
GENERALIZED DRAWING PRIMITIVEGENERALIZED
GEOMETRIC
HIGHLIGHTING
HYPERBOLIC
IDENTIFIER
INCREMENTAL
INDIVIDUAL
INHERITANCE
