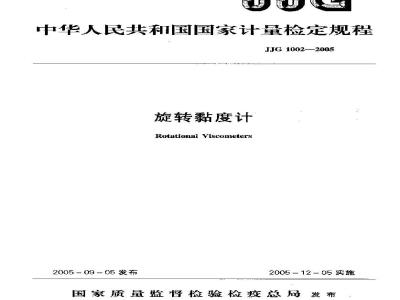

中华人民共和国国家计量检定舰程JJG 1002—2005
旋转黏度计
Rotational Visconmeters
2005 - 09 - 05 发布
2005-12-05实施
国家质量监督检验检疫总局发布JJG 1002—200S
旋转黏度计检定规程
Verification Regulation of
Rotatianal Viscometers
JJG 1002—2005
JJG 215—1981
本规程经国家质量蓝督检验检疫总局于2005年9月5批推，并自2005年12月5日起施行：
归口单位：
起草单位：
全国物理化学计最技术委员会
国家标准物质研究中心
本规程委托全国物理化学计量委员会负责解輝本规程起草人：
吕仲“
JJG1002—2005
【国家标准物质研究中心
！范围
2概述·
2.1同轴圆简内旋式黏度计
2.2单圆简旋转式黏度计
2.3外简旋转式黏度让1
2.4锥/板式黏度计
2.5无扭矩元件式黏度计
3计量性能要求
4通用技术要求
外观要求
4.2安全性要求·
5计量器具控制
检定条件
检定项几
检定方法·
检定结果的处理
检定剧期
附录 A
附录
附录 D
附录E
附录 F
黔录G
附录H
黏度计基本参数
JJG 1002—2005
Brookfield黏度计允差计算公式,及允差系数表斯托默黏度计测量涂料黏度值（Ku）与负荷值（g）换算表标雄黏度液的配制方法然例
检定结果的计算举例
不确定度评定与计算举例
旋转薪康计检定证节内贞整式
旋转黏度计检定结果通知书内页格式(1)
1范围
JJG 1002:2005
旋转黏度计检定规程
本规程适用于转黏度计（以下简栋仪器）的首钦检定、后续检定及復用中检验。本规程以 NDJ系列，Brookfield、LV、RV、HA、HB、KU系列，以及FANN-35.NN一D6，锥/板，血液黏度计，斯托默黏度计为例加以说期。其他旋转黏度计的校雅可参照本规程。
2概述
本规程来用相对法，即使用已知黏度的标推被（牛顿流体）定黏度计带数或用被检黏度计测量标准液黏度值与标准值进行比较的方法检定（校准）黏度计。本规程包括的黏度计工作原理可分为以下儿种。2.1同辅圆简内旋式黏度计
仪器测岸元件由刻度盘、电机可动框架（电机壳体）、安装在与电机可动框架连接的指针与刻度盘之间的弹性光件（游丝）组成，测量元件悬挂在固是的吊丝上。在同辅安装的内筒（转子）、外筒间晾加人一定量的液体，当电机带动内商恒速转动时，液体受剪切产生的黏性力矩使电机可动柜架偏转，弹性元件产生扭矩，当弹性力矩与黏性力矩平衡时，指针在刻度盘上指出一定的值，用该值计算被测液的黏度和转子常数，例如：VxS-11、NIJ-79、NDJ-型璇转黏度计等。其结构见图 1。2.2单圆商旋转式黏度计
同步电机经变速齿轮组变避或步进电机带动转轴、性平衡元件、刻盘以及指针，转子恒速转动，被测液体装在规定尺寸的直简式容器中，转子放在其中心位置。当液体受剪切附“生黏性力矩，使弹性元件偏转产生扭矩，当黏性力矩与此扭矩平衡时，遵过测量弹性元件的偏转角计算被测液黏度或仪器常数：此类仪器属同轴圆简内旋式结构，例如：NDJ系列、SMC系列旋转黏度计，Bruukfeld黏度计、LV、RV、HA、HB、KII系刻旋转黏度计，B型黏度计等。其结构见图2。2.3外简旋转式黏度计
仪器的弹性元件一端与刻度盘及内筒简连接，另一端与指针悬挂在静止的吊丝上，被测液体加在内，外筒问隙中，当电机带动外简恒速旋转时，液体受剪切时产生的黏性力矩由弹扭转力矩平衡，内筒偏转的角度由指针在刻度盘上指出，根据公式可计算被测液体的黏度。
例如1：FANN-35、ZNN-D6 型旋转黏度计等。其黏构见图 3。2.4锥/板式黏度计
仪器结构是：一定锥角的圆锥与平板同轴安装，圆锥与平板之问有很小的来角和间隙，将被测液体注人锥、板间隙中。仪器工作原理与同轴圆筒内旋式黏度计相同。例如：NxF-I 型、Bronktield-CP 系列、E型疑转黏度计等。1
刻度盘
测量弹簧
JJG 1002—2005
电机及可动框架
连轴器一
—物料
托板、
一减速器挂架
阁 1同轴阅简内旋式黏度计
没入标志一
宝石轴承
据个案
试滤杯
图2单一圆简旋转式黏度计
2.5无扭矩件式黏粘度计
2.5.1专用锥/板式黏度计
JJG1002—Z005
由一个低惯性转矩马送【或根据电动机原埋】真接带动锥转旋转，通过与不同黏度的标准物质定出的标谁曲线进行比较测出液体的黏度。例如血液黏度计。2.5.2斯托默黏计
仪器通过滑轮与齿轮的传动，将一定质是的负载施加于转子使其魔转，通过增诚负载质量使转子转速达到200 r/min。利用质量与黏度的关系，测定产升:200 r/rmin所需负载质量求黏度或K』值。计算公式见公式（5），其结构见图4，刻度盘讼敏窗
换速杆
遵度业示
阻3外简旋转武黏隍计
黏度量程及出厂技术指标见附录A。3计量性能要求
仪器检定结果应合表1要求：
测速表
图4斯托默黏度计
表1仪器检定结果充许误差（相对误差）重复性
仪器型号
NIJ 系、FANN= 35，
ZNN-D6，锥/板黏度计、
血铰黏度汁等
斯托默黏度计
冉现性
标称值之差
器型号
JJG 12—2005
表2仪器检定结果充许误整（引用误差）重复性
B型、E型、NXS-I1、SNI-1、
NXE-1B、锥/板黏度计等
* ： Rrmankfield 系列黏度计的检定结,果按附录 B计算。4通用技术要求
4.1外观要求
再现性
4.1.1仪器应有铭牌，清楚标明仪器的名称、仪器翌号、出厂编号、计量器具生产许可证受、制造厂名称、使用电源中压、频率等内容，4.1.2仪器外表不应有明显的损伤、锈蚀，仪避的开关调器件应灵，仪器功能键应安装中固，定位准确，工作正节，软件信息输出正确。4.1.3仪器旋转轴同心灵活，旋转速度均匀。转于应无变形，其表面应无明显划痕。4.1.4：仪器带动任何转了空转时指针应在零位，若不在零位时应可调节或进行正。4.2安全性要求
仪器正常用及维扩中需要注高的安全信息应有明显标识。5计量器具控制
计量器是控制包括：首次检定、后续检定和使用中检验。5.1检定条件
5.1.1检定用标准物质（标准黏度液，简称标准液）5.1.1.1应使用国家级、二级或国际立认的有证牛顿流体标准物质，5.1.1.2标难液应该窄定值温度下一次性使用。5.1.1.3标推液应置于干爆，避光、密闭的坡璃瓶中，并在空温下保存。5.1.1.4标准液应该在有效期内使用。5.1.2环境温度；在检定温度的±2范围内。相对度：不大于 75案RH。
无强电磁干扰。
5.1.3检定设备
5.1.3.1恒温设备
在检定温度下，温度波动应不大于0，1C。而于无外筒黏度计的检定用恒温槽，恒温区深度不应低于130mm，直径为（95100）mm。用于有外筒或无外筒有保溢套黏度4
计的恒温器应有恒温液外循坏功能。5.1.3.2测温设备
J3G 1002—2005
采用分度值（或分辨率）不大于0.「:的玻璃温度计或数字式温度计，使用前应经计量部门检定。
5.1.3.3外筒简【适用于检定单圆简黏度计直径不小于70 mm，样品液面深度不低110 mm 的真筒容器（适用于NDJ系列）直径不小于 2.5 mm（适用于Bronkfield 系列）或85 mm【适用于BH 型）样品羧面深度不低于12Imrm的直简容器以及按说明书要求尺寸的其他容器。5.1.3.4频率表
分辨率不低丁0,5Hz的频率测量仪表，使用前应经计量部门检定，5.1.3.5其他设备
感量不大于10 m的天平或分度值不大丁10 μL的加样器，水平仪，110 V调压器，吹风机，无毛擦布以及汽汕、石汕醛等有机溶剂，5.2检定项目
检定项H见表3.
表3检定项目
检捡定项目
仪器零点漂移
仅器重复性
仅器再现性，
与 或的标称值之差
苦次撤定
”为要检的英民，
检定：
5.3检定方法
5.3，1检前的雄备
后续检定
使用中捡验
”击下瞻要性的取目：修理居的仪器，按管求检定项目将被检仪器在检定环境下存放2以工用溶剂汽油或有机溶剂清洗内、外筒战样品盘、用吹风机或无毛布使其表面十燥。5.3.2仪器的安装
将仪器安装在支撑架台，用水平调节装置调节测虽头的水平。数字式黏度计应开机预热20mm以上，按表4要求将保护架导主机连接，安装转子时，成用左手向上托件转轴，右于顺时方向旋转连接被检转子（机头俯视），安装锥/板黏度计时，施卫下垂真装卸样品盘，不得提前横向转以免碰坏转轴和锥转子。血液黏度仪锥转子入转轴时，应避免碰撞轴芯。5.3.3零点及锥/板间隙调节
仪器型号
NDJ-1 系列
NDJ- 79
NXS-II (A)
Brookfield系列
ZNN - D6
FANN - 35
斯托默黏度计
链/板科度计
血被黏度
JJG 1002—2005
表4黏度计的外简尺寸、装液量、保护架类型转『号
1, 2, 3, 4
1，10，100
0.1,0.2,0.4,
圆杜型
面柱型
锥/板型
外簡尺寸
不小于 $7U mm，深
度不低于 110 mm
Ⅱ单元专带外筒
Ⅱ单元专用外筒
系统 (外筒)
超低黏度专用外简：
或不小于 82.5 rum.
深度不低 121 mm的
直筒容器
专外筒
不小于±82.5 mm
深度不低于 12l mmz
专用配套锥/板
装液童
约 15 rnl.
约 70 mL
约60 mL
约9mL
约10 mL
约 12 ml.
约16L（超低
黏度）
其地500mL
500 mL
液面与外简内的
标志线永平（约
400 mL)
1 mL; .8 mL 或
按说明书要求的
按照说书的要求谁确调节黏度计的点和锥/板间。5.3.4装
保护架类型
超低黏度专用;
牢型(LV系列)；
宽型【RV系列)
(HA、HB 系列无)
BL; BM;
4个转子（窄型）
7个转厂(宽型)
从表5中选择食适的标准黏度液，按限丧4中规定的装液量沿容器内壁装人规定尽寸（专用）的容器闪对链/板型黏度计，样品黏度小于500mPa·时应使用加样器加样，样品黏度大于50mPa-时使用称量法加样，加样时应避免样品遗尖戴出现气泡。
仪器型号
NDI -I, NDI - 5S,
NJ -9S,
BL 等
NDJ-79 等
NDJ - 4
NJ - &S
Rmokfield
LV 系列
Hmnktield
RV系刻
Brookticld
HIA系刻
J.IG 1(H2-—2H5
表 5 贴度计取值范围及检定标准液 (参,号号)转子号
F10 × 100
F100×100
最值范带
20%-90%
50%-100%
>20%~30%
( -7),
(NDJ - 79)免费标准bzxz.net
20%-0%
10%-照%
10路98%
10%~98%
参考标准／（mPa*s）
200，50
5 000. x 00
5 000, 8 000
200，50
2 000. 8 000
20、50
40 000,100 000)
200 000, 500 000
200、500、1 000
200, 500, 2 000
2 000, 8 000
8 000, 100 000
200,500
5 0,名 000
5 U,8
200，500
5 0, 名 000
5 000,8 000
5 000,8 000
40 000, 100 000)
40000,100 000
200, 2 000
2 00, 5 00)
5 000, g 000
5 00, 8 000, 40 000
8000，40000，100000
8 00,40 000,100 000
40 000, 100 000
参考转速挡
6，12
12,30,60
1.5, 3,6,12
6, 12, 30, 60
6, 121 30, 60
3, 6, 3, 60
12, 30, 6
5,10,20, 50
20,50,100
5，10，20
2. 4, 5, 10
10，21
10. 20,50, 10)
5,10,20
3, 10, 20, 50
5, 10, 20, 50
10, 20, 50, 10
20,50,100
仪器型号
Jrnakfield
HB系列
Brnkfiel
(低黏）
BH 系列
BIBM 系列
NXF-1R（催/板式）
血液黏度仪 (专用)
Stoner (ku)
2X- D6
FANN - 35
NXS - I1A 系列
转子号
JJG 1002—2005
表5(续）
。取值范围
10%-98%
50% -98%
50% - 98 %
30~200（分度）
20 ~ 300 (分既)
20%95%
参考标准液/（mPa-s）
5 000, 8 000
5 000: 8 000
8 000, 40 000
40 000, 100 000
40 0000.100 000
40 (X0, F00 000
200 00, 500 000
K), 1 (OC)
500,200
2 0M. S (H)
5 (X, H0)
8 000, 40 000
8 000, 40 000
40 000, 10 000
40 (000,10 0000
500. 5 000
5 000, 8 000
8 000, 40 (00
10: 100. 1000
10、100，100
10. 100. 1000
2,5,10,20. 30
: 500. 2 000
200,2)
500,1 000
500, 1 000
40 000, 100 000
40 000, 100 000
100000
参号转速挡
10,20,50
10,20.50、100
10，20.50
20.50.100
20.50. 100
根据不同型号，选
择α接近满量程
的转速
20,10, 4, 2
20,10, 4, 2
20，10，4
20，10，4，2
20. 10, 4, 2
20.10,4、2
20，10
60，30
30. 3, 0.3
60, 6,0.6
60, 6, 0.6
3, 6, 100, 200,
