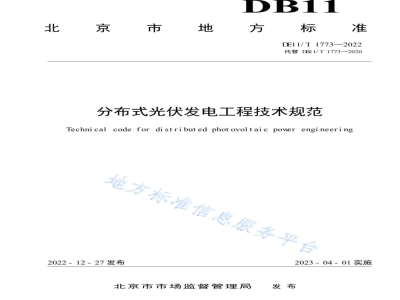

北京市地方标准
DB11/T 1773—2022
代替 DB11/T 1773—2020
分布式光伏发电工程技术规范
发布日期：2022-12-27
实施日期：2023-04-01
北京市市场监督管理局

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件代替DB11/T 1773—2020《分布式光伏发电工程技术规范》，与DB11/T 1773—2020相比，除结构调整和编辑性改动外，主要技术内容变化如下：增加了建筑物上安装光伏发电系统与建筑物相协调的要求（见5.1.3）；删除了柔性轻型光伏组件安装要求（见2020版5.2.1.6）；更改了建筑上安装光伏系统荷载作用和组合效应计算要求（见5.2.2.2b，2020版5.2.2.2b）；增加了组件旁路二极管和防反二极管的要求（见5.3.1）；增加了光伏组串电流与电缆线径的要求（见5.3.2.3，2020版5.3.2.3）；更改了逆变器符合标准要求的描述（见5.3.4.1，2020版5.3.4.1）；增加了隔离变压器要求（见5.3.4.5e）；更改了分布式发电系统快速关断功能要求（见5.6.1，2020版5.6.1）；更改了直流侧防浪涌能力要求（见5.6.3，2020版5.6.3）；增加了无金属边框光伏组件防雷体系要求（见5.6.5e）；增加了安装在建筑各部位的光伏组件的功能和性能要求（见5.6.6）；增加了在既有建筑上增设或改造光伏系统功能要求和建筑节能要求（见5.6.7）；增加了有限空间作业的要求（见5.6.10）；增加了消防安全设计（见5.6.12）；删除了第九章运行与维护。
本文件由北京市发展和改革委员会提出并归口。本文件由北京市发展和改革委员会组织实施。
起草单位：北京节能环保中心、北京鉴衡认证中心有限公司、国家电投集团北京电力有限公司、北京市消防救援总队、西城区消防救援支队、深圳赛能数字能源技术有限公司、北京能源学会、北京市标准化研究院、中国建筑科学研究院有限公司、北京金茂绿建科技有限公司、中节能衡准科技服务（北京）有限公司、北京京能能源技代配究有限责任公司、北京首能信通科技发展有限公司。
主要起草人：孙干、郁灿、吴京涛、陈文华、焦垒、李继伟、周巍、魏彤、杜林芳、黄波、李金鸿、王芳、李云浩、刘大为、尤建军、李文峰、贾马芹、陈向春、尹晓博、韩峦、柳晓斌、李忠武、韩一叶、马若腾、吴晓海、方振雷、冯武军、马运涛、董美、白燕、刘奎。
本文件及其所代替文件的历次版本发布情况为：2020年首次发布为DB11/T 1773—2020《分布式光伏发电工程技术规范》，本次为第一次修订。

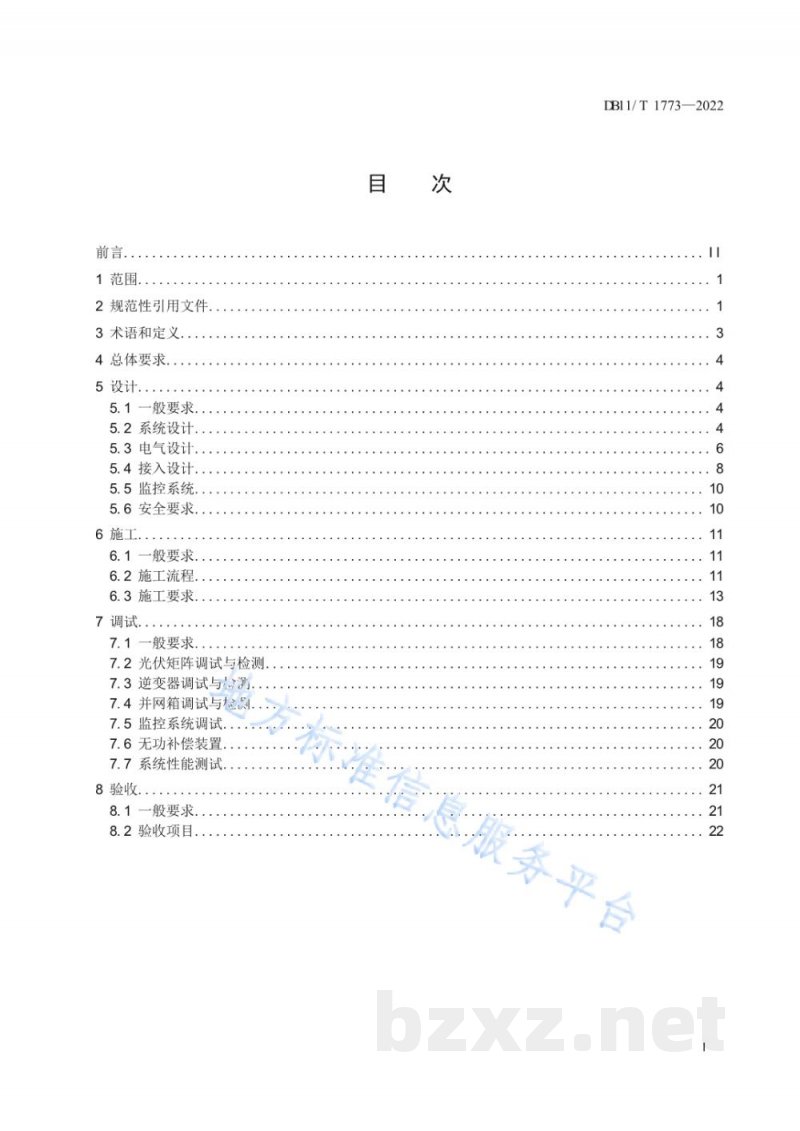

目次
1 范围
2 规范性引用文件
3 术语和定义
4 总体要求
5 设计
5.1 一般要求
5.2 系统设计
5.3 电气设计
5.4 接入设计
5.5 监控系统
5.6 安全要求
6 施工
6.1 一般要求
6.2 施工流程
6.3 施工要求
7 调试
7.1 一般要求
7.2 光伏矩阵调试与检测
7.3 逆变器调试与测试
7.4 并网箱调试与检测
7.5 监控系统调试
7.6 无功补偿装置
7.7 系统性能测试
8 验收
8.1 一般要求
8.2 验收项目

1 范围
分布式光伏发电工程技术规范
本文件规定了分布式光伏发电项目的总体要求、设计、施工、调试、验收等要求。本文件适用于以10kV及以下电压等级接入电网，单个并网点总装机容量不超过6MW的光伏发电系统。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2518 连续热镀锌和锌合金镀层钢板及钢带
GB/T 4208 外壳防护等级（IP代码）
GB/T 9535 地面用晶体硅光伏组件设计鉴定和定型
GB/T 12325 电能质量供电电压偏差
GB/T 12326 电能质量电压波动和闪变
GB/T 14048.2 低压开关设备和控制设备 第2部分：断路器
GB/T 14285 继电保护和安全自动装置技术规程
GB/T 14549 电能质量公用电网谐波
GB/T 15543 电能质量三相电压不平衡
GB/T 16895.32 低压电气装置第7-712部分：特殊装置或场所的要求
GB/T 18575 太阳能光伏（PV）电源系统
GB/T 18802.11 建筑幕墙抗震性能振动台试验方法
GB/T 18802.31 低压电涌保护器（SPD）第11部分：低压电源系统的电涌保护器性能要求和试验方法
GB/T 18911 低压电涌保护器第3部分：用于光伏系统的电涌保护器性能要求和试验方法
GB/T 19064 地面用薄膜光伏组件设计鉴定和定型
GB 20052 家用太阳能光伏电源系统技术条件和试验方法
GB/T 21086 电力变压器能效限定值及能效等级
GB/T 29321 建筑幕墙
GB/T 32512 光伏发电站无功补偿技术规范
GB/T 33342 光伏发电站防雷技术要求
GB/T 33599 户用分布式光伏发电并网接口技术规范
GB/T 34932 光伏发电站并网运行控制规范
GB/T 34933 分布式光伏发电系统远程监控技术规范
GB/T 34936 光伏发电站汇流箱检测技术规程
GB/T 36963 光伏发电站汇流箱技术要求
GB/T 37408 光伏建筑一体化系统防雷技术规范
GB/T 37655 光伏发电并网逆变器技术要求
GB 50009 光伏与建筑一体化发电系统验收规范
GB 50011 建筑结构荷载规范
GB 50017 建筑抗震设计规范
GB 50018 钢结构设计标准
GB 50052 冷弯薄壁型钢结构技术规范
GB 50057 供配电系统设计规范
GB 50068 建筑物防雷设计规范
GB 50116 建筑结构可靠性设计统一标准
GB 50140 火灾自动报警系统设计规范
GB 50150 建筑灭火器配置设计规范
GB 50153 电气装置安装工程电气设备交接试验标准
GB 50168 工程结构可靠性设计统一标准
GB 50169 电气装置安装工程电缆线路施工及验收标准
GB 50172 电气装置安装工程接地装置施工及验收规范
GB 50191 电气装置安装工程蓄电池施工及验收规范
GB 50205 构筑物抗震设计规范
GB 50207 钢结构工程施工质量验收标准
GB 50217 屋面工程质量验收规范
GB/T 50224 电力工程电缆设计标准
GB 50227 建筑防腐蚀工程施工质量验收标准
GB 50303 并联电容器装置设计规范
GB 50345 建筑电气工程施工质量验收规范
GB 50429 屋面工程技术规范
GB 50693 铝合金结构设计规范
GB 50693 坡屋面工程技术规范
GB 50794 光伏发电站施工规范
GB/T 50796 光伏发串工程验收规范
GB 50797 光伏发电站设计规范
GB 50896 压型金属板工程应用技术规范
GB 51022 门式刚架轻型房屋钢结构技术规范
GB/T 51368 建筑光伏系统应用技术标准
DL/T 448 电能计量装置技术管理规程
DL/T 620 交流电气装置的过电压保护和绝缘配合
DL/T 621 交流电气装置的接地
DL 5027 电力设备典型消防规程
DL/T 5044 电力工程直流电源系统设计技术规程
DL/T 5137 电测量及电能计量装置设计技术规程
DL/T 5222 导体和电器选择设计规程
JGJ/T 101 建筑抗震试验规程
JGJ 102 玻璃幕墙工程技术规范
JGJ 133 玻璃幕墙工程质量检验标准
JGJ/T 139 太阳能光伏系统支架通用技术要求
