JJG（轻工）55—2000

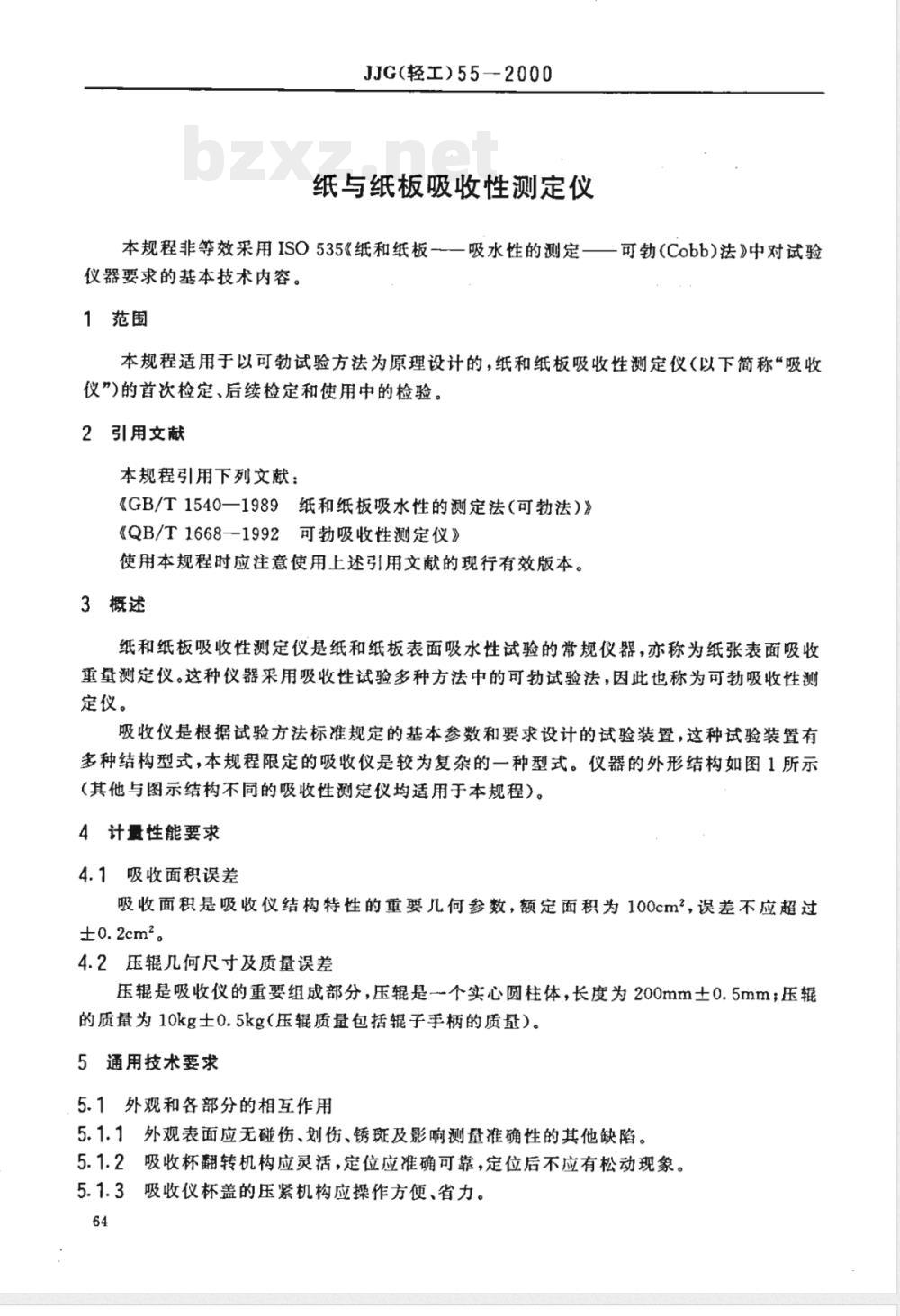

纸与纸板吸收性测定仪
本规程非等效采用ISO535《纸和纸板—一吸水性的测定——可勃(Cobb）法》中对试验仪器要求的基本技术内容。
1范围
本规程适用于以可勃试验方法为原理设计的，纸和纸板吸收性测定仪（以下简称“吸收仪”)的首次检定、后续检定和使用中的检验。2引用文献
本规程引用下列文献：
《GB/T1540一1989纸和纸板吸水性的测定法（可勃法）》《QB/T1668--1992可勃吸收性测定仪》使用本规程时应注意使用上述引用文献的现行有效版本。3概述
纸和纸板吸收性测定仪是纸和纸板表面吸水性试验的常规仪器，亦称为纸张表面吸收重量测定仪。这种仪器采用吸收性试验多种方法中的可勃试验法，因此也称为可勃吸收性测定仪。
吸收仪是根据试验方法标准规定的基本参数和要求设计的试验装置，这种试验装置有多种结构型式，本规程限定的吸收仪是较为复杂的一种型式。仪器的外形结构如图1所示（其他与图示结构不同的吸收性测定仪均适用于本规程）。4计量性能要求
4.1吸收面积误差
吸收面积是吸收仪结构特性的重要几何参数，额定面积为100cm，误差不应超过0.2cm2
4.2压辑几何尺寸及质量误差
压辊是吸收仪的重要组成部分，压辊是一个实心圆柱体，长度为200mm士0.5mm；压辊的质量为10kg士0.5kg（压辑质量包括辊子手柄的质量）。5通用技术要求
5.1外观和各部分的相互作用
5.1.1外观表面应无碰伤、划伤、锈斑及影响测量准确性的其他缺陷。5.1.2吸收杯翻转机构应灵活，定位应准确可靠，定位后不应有松动现象。5.1.3吸收仪杯盖的压紧机构应操作方便、省力。64
JJG（轻工)55—2000

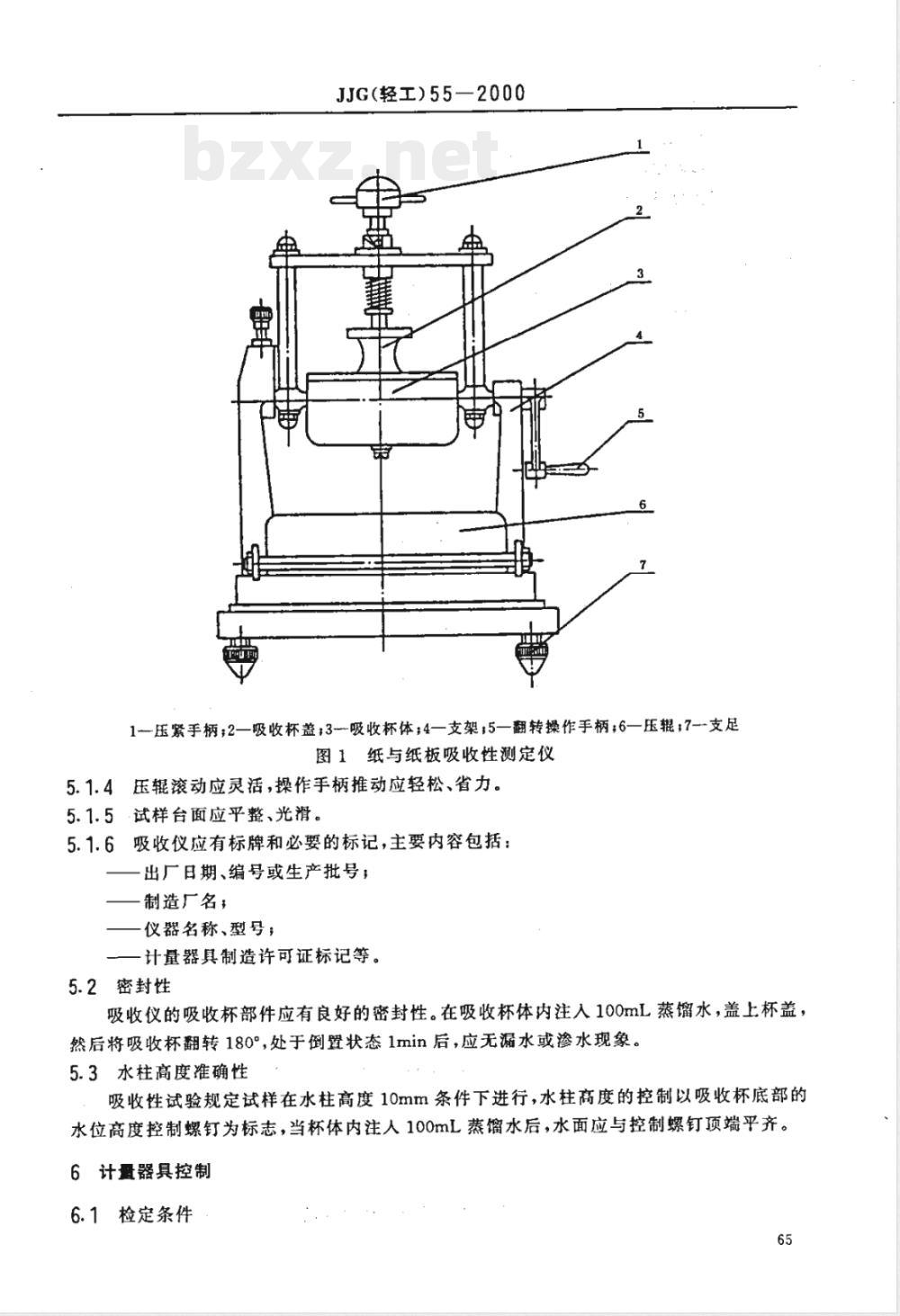

1压紧手柄，2—吸收杯盖，3-吸收杯体：4—支架；5—翻转操作手柄；6—压辊：7--支足图1纸与纸板吸收性测定仪
5.1.4压辊滚动应灵活，操作手柄推动应轻松、省力。5.1.5试样台面应平整、光滑。
吸收仪应有标牌和必要的标记，主要内容包括：出厂日期、编号或生产批号：
制造厂名，
仪器名称、型号：
计量器具制造许可证标记等。
5.2密封性
吸收仪的吸收杯部件应有良好的密封性。在吸收杯体内注入100mL蒸增水，盖上杯盖，然后将吸收杯翻转180%，处于倒置状态1min后，应无漏水或渗水现象。5.3水柱高度准确性
吸收性试验规定试样在水柱高度10mm条件下进行，水柱高度的控制以吸收杯底部的水位高度控制螺钉为标志，当杯体内注人100mL蒸馏水后，水面应与控制螺钉顶端平齐。6计量器具控制
6.1检定条件

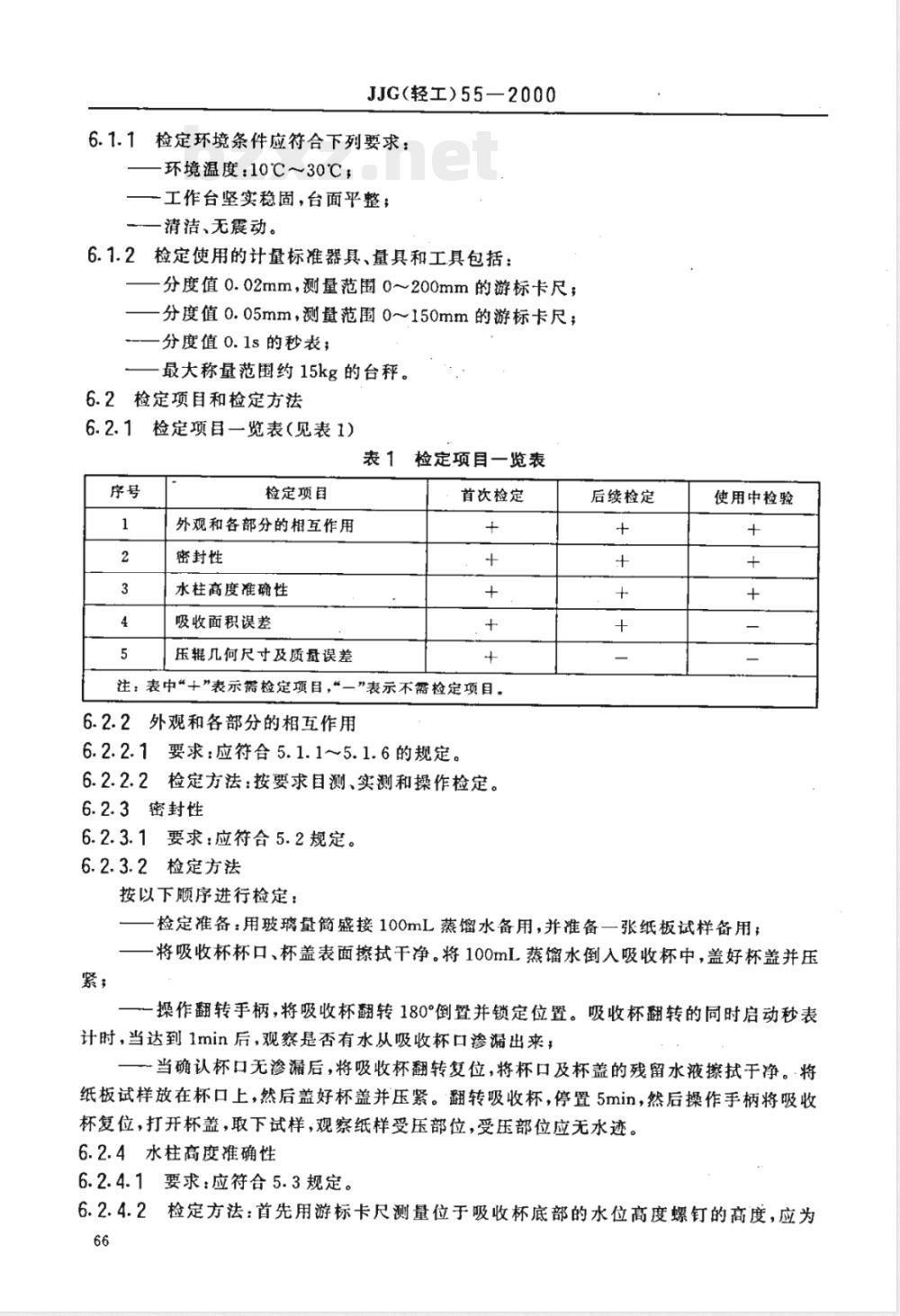

JJG（轻工）55—2000
6.1.1检定环境条件应符合下列要求：环境温度：10℃30℃；
一工作台坚实稳固，台面平整；一清洁、无震动。
6.1.2检定使用的计量标准器具、量具和工具包括：分度值0.02mm，测量范围0~200mm的游标卡尺；一分度值0.05mm，测量范围0~150mm的游标卡尺；一分度值0.1s的秒表；
最大称量范围约15kg的台秤。
6.2检定项目和检定方法
6.2.1检定项目一览表（见表1)
检定项目
外观和各部分的相互作用
密封性
水柱高度准确性
吸收面积误差
压辑几何尺寸及质册误差
检定项目一览表
首次检定
注表中“十”表示需检定项目，“二”表示不需检定项目。6.2.2、外观和各部分的相互作用6.2.2.1要求：应符合5.1.1~5.1.6的规定。6.2.2.2检定方法：按要求目测、实测和操作检定。6.2.3密封性
6.2.3.1要求：应符合5.2规定。6.2.3.2检定方法
按以下顺序进行检定：
后续检定
使用中检验
检定准备：用玻璃盘筒盛接100mL蒸馏水备用，并准备一张纸板试样备用；将吸收杯杯口、杯盖表面擦拭干净。将100mL蒸馅水倒入吸收杯中，盖好杯盖并压紧，
一操作翻转手柄，将吸收杯翻转180°倒置并锁定位置。吸收杯翻转的同时启动秒表计时，当达到1min后，观察是否有水从吸收杯口渗漏出来；一当确认杯口无渗漏后，将吸收杯翻转复位，将杯口及杯盖的残留水液擦拭于净。将纸板试样放在杯口上，然后盖好杯盖并压紧。翻转吸收杯，停置5min，然后操作手柄将吸收杯复位，打开杯盖，取下试样，观察纸样受压部位，受压部位应无水迹。6.2.4水柱高度准确性
6.2.4.1要求：应符合5.3规定。6.2.4.2检定方法：首先用游标卡尺测量位于吸收杯底部的水位高度螺钉的高度，应为66
JJG（轻工）55—2000
10mm士0.05mm，然后将100mL蒸馅水倒入吸收杯，观察水位是否与控制螺钉端部平齐。6.2.5吸收面积误差
6.2.5.1要求：应符合4.1条吸收面积（100士0.2)cm2的规定。6.2.5.2检定方法
采用实测计算法检定。
用游标卡尺实测吸收杯杯口的直径尺寸d（cm），以三个不同位置的直径实测值的算术平均值为依据计算实际面积，按式（1)进行计算：s(cm)
实际面积与标称面积之差即为吸收面积误差。6.2.6压辑几何尺寸及质最误差
6.2.6.1要求：应符合4.2条压辑长度（200土0.5）mm及质量（10士0.5）kg的规定。6.2.6.2检定方法：实测检定。压辊长度用游标卡尺测量；压辊质量用台秤称量。6.3检定结果的处理
（1）
6.3.1经检定合格的吸收仪发给检定证书，检定不合格的吸收仪发给检定结果通知书，并注明不合格项目。
6.3.2检定证书内页应注明检定条件、检定项目、检定结果、准确度等级、误差。6.4检定周期
检定周期一般不超过一年。
