SJ 50680.2-2002
基本信息
标准号： SJ 50680.2-2002
中文名称：2.92系列内插针到插孔射频同轴器连接转接器详细规范
标准类别：电子行业标准(SJ)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：150069
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SJ 50680.2-2002 2.92系列内插针到插孔射频同轴器连接转接器详细规范
SJ50680.2-2002
标准下载解压密码：www.bzxz.net

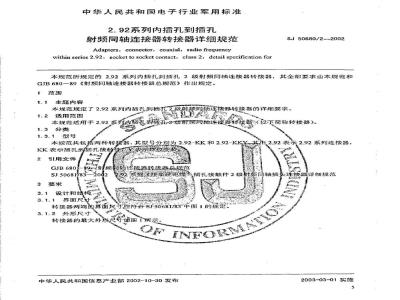

标准图片预览
标准内容
中华人民共和国电子行业军用标准2.92系列内插孔到插孔
射频同轴连接器转接器详细规范Adapters，connctor，coaxial，radiofrequencywithin series 2.92, socket to socket contact, class 2,detail specification fonSJ50680/2--2002
本规范所规定的2.92系列内插孔到插孔2级射频同轴连接器转接器，其全部要求由本规范和GJB680一89《射频同轴连接器转接器总规范》作出规定。1范围
1.1主题内容
本规范规定了2.92系列内插孔到插孔2级射频同轴连接器转接器的详细要求。MA
1.2适用范围
本规范适用于2.92系列内瘤礼到摘扎*2级射锁筒轴连接器转接器（以下简称转接器）。1.3分类
1.3.1型号
本规范共包括两种转接器，其型号分别为2.92-KK和2.92-KKKK表示插孔到插孔接触
引用文件
GJB680
SJ5068183-2002
3要求
3.1设计和结构
3.1.1界面尺
连接器转接器总规范
2系露
电2.92表示2.92系列连接器，
插孔接触件2级射频问轴插头连接器详细规范LON
转接器两端的界面尺寸位符合SF50681/83中图1的规是O
3.1.2外形尺寸
INFORMATY
转接器的最大外形尺守好图1所示。OF
中华人民共和国信息产业部2002-10-30发布2003-03-01实施
3.2额定值
标称阻抗：50Q；
SJ50680/2-2002
a）2.92-kK型连接器的最大外形尺寸Z-SN9E-S2
b）2.92-KKY型连接器的最大外形尺寸图1连接器的最大外形尺寸
频率范围：0GHz~460GHz
VZ-S9E-S20
安装孔尺寸
电压额定值：在海平面处的最高工作电压为335V（有效值），海拔高度21000m处最高工作电压为85V（有效值）。
温度范围：-55℃~125℃。
3.3性能要求
除3.3.1、3.3.2和3.3.3外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.79N·m～1.13N·m。3.3.1中心接触件的固定性wwW.bzxz.Net
22Nmin。
3.3.2啮合力和分离力
力矩：0.23Nm；
轴向力：不适用。
3.3.3插合特性
插孔接触件的插针标准规如图2所示。用稳定尺寸用标准规A插合1次后，用标准规B插合，接6
触件应能保持住垂直向下的标准规。50t1o
SJ50680/2—-2002
材料：钢材。
稳定尺寸用
标准规A
单位：mm
测量标准规保持力用
标准规B
质量：28gmin
抛光，表面粗糙度R：0.4ummax。图2插孔接触件用插针标准规
3.3.4非磁性材料的导磁率
2.0max。
3.3.5绝缘电阻
5000MQmin。
3.3.6电压驻波比
1.05+0.008fmax
3.3.7射频泄漏
优于-60dB
单位GHZ
3.3.8射频插入损耗
0.06dBmax
3.3.9连接器的耐久性
500次。
3.3.10介质耐电压
GHz测
1000Vr.m.s.g.
3.3.11接触电阻（两端之和
接触件的接触电阻应不
中心接触件
外接触件
3.3.12高频振动
适用，试验条件D。
3.3.13冲击（规定脉冲）
适用，试验条件C。
3.3.14温度冲击
接触电阻
接触电阻
初始值费3
LNnGOoN
环境试验后
适用，试验条件B。
3.3.15耐湿
SJ50680/2—2002
适用，试验后绝缘电阻：200M2min。3.3.16电晕电平
250Vmin。
3.3.17耐射频高电位电压
5MHz~7.5MHz,670V.m.s.min.
3.3.18盐雾
适用，试验条件B。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第四研究所负责起草。本规范主要起草人：吴正平、李明德。计划项目代号：B02020。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
