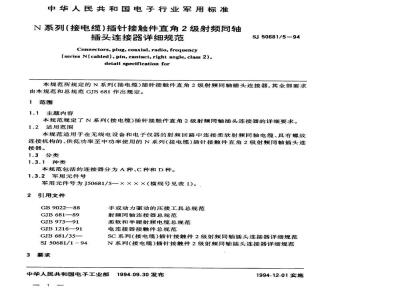

标准图片预览






标准内容

中华人民共和国电子行业军用标准N系列(接电缆)插针接触件直角2级射频同轴插头连接器详细规范
Connectors,plug,coaxial,radio,frequency(seriesN(cabled),pin,cantact,rightangle,class2),detail specification for
SJ50681/5-94
本规范所规定的N系列(接电缆)插针接触件直角2级射频同轴插头连接器,其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了N系列(接电缆)插针接触件直角2级射频同轴插头连接器的详细要求。1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接柔软射频同轴电缆、具有螺纹连接机构的、供低功率至中功率使用的N系列(接电缆)插针接触件直角2级射颗同轴插头连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种、C种和D种。1.3.2军用元件号
军用元件号为J50681/5-××××(横线号见表1)。2引用文件
GB9022—88
GJB681—89
GJB973—91
GJB1216—91
GJB681/35—
SJ50681/1-94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
电连接器接触件总规范
SC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范N系列(接电缆)插针接触件2级射频同轴插头连接器详细规范中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施
3.1外形尺寸及设计和结构
3.1.1横线号和最大外形尺寸
SJ50681/5-94
横线号和连接器的最大外形尺寸如表1所示。表1横线号和尺寸
横线号1)23)
A种一现场可维修
(无需专用工具)
D种一现场可替换*)5)6)
(规定的零部件)
注:1)横线号为元件号中的一部分。2)这些连接器所配接的电缆见附录A。max
横线号1)2)3)
C种一现场可替换3
(压接工具见GB9022)
3)这些连接器具有过盈咬配的中心接触件。4)利用适用的压接工具将这些接器装接到如图5所示的规定剥头电缆上。5)完整的连接器组装应由连接器体、中心接触件、套简、组装说明书组成。6)陆军设备不采用。
3.1.2设计和结构
连接器的设计和结构应符合图1的规定。注①尺寸A、B、C、D、E见表1。mm
SJ50681/5-94
②尺寸A、B、C是连接器的最大外形尺寸。③连接器的扁平部分能卡在GJB681/35中附录B规定的标准扳手口中。④所有未注尺寸的图示部分仅供参考。③尺寸C规定为装接上合适电缆时,连接器的最大长度。连接器的界面应符合SJ50681/1图2的规定。1)面板厚度。
外形图
7.42±0.05
3.96±0.13
5.94±8.93
横线号
接触件
10.36±0.05
9.40±0.13
8.89*0.13
90.91±0.05×@2.64±0.08
0.79±0.13
基本压接工具
GB9022/1-
压模或定位器
GB9022/1-
图2a中心接触件
压接抗张强度
N(min)
横线号
套简号
SJ50681/5-94
图2b压接套筒
基本压接工具
GB9022/5-
①原始设备制造厂(OEM)可果用Ⅱ类压接工具(基本压接工具)(见GB9022)。②接触件号和套简号仅作为识别用。?压接抗张强度试验应按GJB1216。a处的最大倒圆半径为0.08。
?b处为成形插孔,可与直径为1.68-8.0的插针插合。1)一侧或两侧。
图2D种连接器的接触件和套简的尺寸mm
压接或定位器
GB9022/5-
25闭合位A或61。
5、11或57闭合
位A或19闭合位B。
3.2额定值
标称阻抗:50Q;
SJ50681/5-94
12.45~12.95|4.50
图3用于现场可替换连接器的电缆剥头尺寸频率范围:0~11.0GHz;
电压额定值:海平面外的最高工作电压为1000V(有效值),在海拔高度21000m处最高工作电压为250V(有效值);
温度额定值:-65~165℃。
3.3性能要求
检验条件:
除3.3.1、3.3.2和3.3.3外,如需插合成对进行试验时,拧紧连接螺母的力矩为0.68~1.13N.m。
3.3.1啮合力和分离力
力矩:0.68N.mmax。
3.3.2连接机构的力矩
耐力矩:1.69N.mmin
3.3.3插合特性
尺寸见图1。
外接触件
测试用标准规内径:8.03mmmax;标准规表面粗糙深度:0.4μm;标准规插人深度:2.36mmmin;
插入力:111.2N·max。
开槽接触件
在距它的顶端0.79mm范围内,应能与一个最小值径为8.23mm的标准规相接触。3.3.4绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时,绝缘电阻最小应为5000MQ。3.3.5中心接触件的固定性(仅适用于具有过盈咬配中心接触件的连接器)除了SFF-50-3-52和SFF-50-3-53电缆之外,所有电缆的最小轴向力为66.7N,而SFF-5-5
SJ50681/5-94
3-52和SFF-50-3-53电缆的最小轴向力为26.7N。3.3.6盐雾(腐蚀)
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7电压驻波比(VSWR)
从0.5~11.0GHz或接近电缆上限截止频率的80%,以较低者为准。0.5~9.0GHz,电压驻波比最大为1.35;9.0~11.0GHz,电压驻波比最大为1.50。扫频电压驻波比测试装置中,标准精密转接器(6)和(16)的电压驻波比应小于1.008+0.002F(F的单位为GHz)。
在电压驻波比测量程序的步骤2中,该系统的电压驻波比应小于1.012+0.004F(F的单位为GHz)。
在B组检验中,电缆模拟器的电压驻波比应小于1.024+0.007F(F的单位为GHz)。在鉴定检验和C组检验中,系统的电压驻波比应不大于1.08。3.3.8连接器的耐久性。
至少要进行500次循环,最大速率为每分钟12次。循环后,连接器应满足插合特性以及啮合力和分离力的要求。
3.3.9接触电阻
接触电阻应不大于表2规定的值。表2接触电阻
被测件
初始试验
中心接触件
外接触件
编织层至连接器壳体
3.3.10介质耐压
接触电阻
环境试验后
连接器应按GJB360.27规定的方法进行试验,在每平面处,不使用SFF-50-3-52和SFF50-3-53电缆连接器的电压最小有效值为2500V,使用SFF-50-3-52和SFF-50-3-53电缆连接器的电压最小有效值为1500V。
3.3.11高频振动
连接器应按GJB360.15方法中的试验条件B进行试验,不允许有电气不连续。3.3.12冲击(规定脉冲)
连接器应按GJB360.23方法中的试验条件进行试验,不允许有电气不连续。3.3.13温度冲击
除了试验高温应为85C外,连接器应按GJB360.7方法中的试验条件B进行试验。对于使用200℃高温电缆的连接器(见附录A),其试验高温为200℃。3.3.14耐湿
连接器应按GJB360.6规定的方法进行试验,在高湿条件下不进行测量,从潮湿箱取出后5min内,其绝缘电阻应不小于200Mn。3.3.15电晕电平
海拔高度:21000m;
压:500Vmin(有效值)。
3.3.16耐射频高电位电压
率:5~7.5MHz;
压:1500Vmin(有效值)。
3.3.17电缆保持力
非压接电缆保持力:333.6Nmin;压接电缆保持力:
SJ50681/5-94
电缆外径为3.94~4.81mm时,222.4Nmin;电缆外径为4.82~5.83mm时,266.9Nmin;电缆外径为5.84~6.33mm时,333.6Nmin;电缆外径为6.34mm或更大时,400.3Nmin;3.3.18连接机构的保持力
连接机构保持力:444.8Nmin。
3.3.19射频泄漏
在2~3.0GHz频率范围内测量时,应优于-90dB。本要求可以利用鉴定预定使用相同电缆的SI50681/1中的直式连接器来实现。3.3.18射频插入损耗
在频率达10GHz测量时,最大值为0.15dB。4质量保证规定
鉴定分组如表3所示,其余均执行GJB681的规定。表3鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/5-
代表鉴定了下述连接器
J50681/5-
注:假如一个连接器制造厂生产的某一个元件号的连接器,能满足两个或两个以上元件号连接器(在同一系列中)的全部要求,则此制造厂可以通过鉴定这一个元件号的连接器,使两个或两个以上元件号的连接器得到鉴定批准。这样的接器可不在同一组中,但每一个连接器必须标有其合适的元件号。对于分组鉴定,这些连接器必须是结构类似的。SJ50681/5-94
附录A
连接器与配接射频电缆对照表
(补充件)
本附录给出了本规范规定的N系列(接电缆)插针接触件直角2组射频同轴插座连接器所配接的射频电缆,如表A1所示。表A1连接器与配接射频电缆对照表横线号
GJB973电缆
SYV-75-7-51
SFB-75-7-51
SFB-50-7-51
SYV-50-7-51Www.bzxZ.net
SYV-50-7-53
SYV-75-7-53
SYV-75-5-51
SYV-50-5-51
SYV-50-7-51
SYV-50-7-53
SYV75-551
SYV-75-7-51
SFB757-51
SFB-50-751
SYV-50-5-51
SYV-75-7-53
SYV-50-7-53
SFF-50-7-51
SYV-50-7-51
SFF-50-3-52
SFF50-353
SYV-50-3-51
相应的MIL标准电缆1)
6-RG116)
62-RG1446)
65-RG165
74-RG213
75-RG2143)
77-RG216)
RG225/U2)
73-RG212
UG222/U
74-RG2133)5)
75-RG2143>5)
2-RG66)
6-RG1156)
62-RG1442)3)516)
65-RG16521315)
73-RG121314)
RG-222/U*)
777-RG21635)6)
RG-225/U215)6)
75-RG2143)
RG-225/U2)
127-RG393
74-RG2133
60-RG142213
128-RG400
28-RG58
注:1)每种电缆的最新品种应适用。2)200C温度冲击试验要用的电缆。SJ50681/5-94
3)除了注2)和6)的电缆外,在要求接上电缆进行试验时所采用的电缆。4)GB9022/5-35闭合位A或GB9022/5-55闭合位A。5)GB9022/5-61。
6)这些不是50n的电缆,因此,当装接到规定的连接器上时,电压驻波比、射频泄漏和插入损耗是不适用的。
附加说明:
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和上海无线电十六厂起草。本规范主要起草人:徐俐弟、蔡庆。计划项目代号:B92035。
