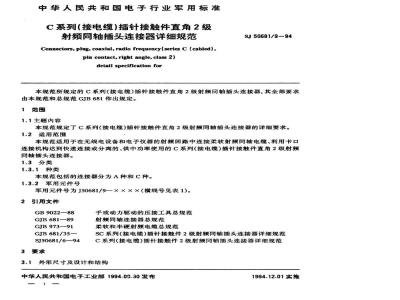

中华人民共和国电子行业军用标准C系列（接电缆）插针接触件直角2级射频同轴插头连接器详细规范
Connectors,plug,coaxial,radio frequency(series C (cabled),pin contact, right angle, class 2)detail specification for
SJ50681/9-94
本规范所规定的C系列（接电缆）插针接触件直角2级射频同轴插头连接器，其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了C系列（接电缆）插针接触件直角2级射频同轴插头连接器的详细要求。1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接柔软射频同轴电缆、利用卡口连接机构达到快速连接或分离的、供中功率使用的C系列（接电缆）插针接触件直角2级射频同轴插头连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种和C种。1.3.2军用元件号
军用元件号为J50681/9一××××（横线号见表1)。2引用文件
GB9022—88
GJB681--89
GJB973-91下载标准就来标准下载网
GJB681/35—
SJ50681/6—94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
SC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范C系列（接电缆）插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
3.1.1横线号和最大外形尺寸
SJ50681/9-94
横线号和连接器的最大外形尺寸如表1所示。表1横线号和尺寸
横线号1)2)3)4)6)
典型的插合连接器5)
J50681/
C种一现场可替换（压接工具见GB9022)*）7—0011
8—0010
11-0013
7—0012
8-0011
11-0014
7-0013
8-0012
11-0015
7-0016
8-0014
11-0017
注：1)横线号为元件号中的一部分。2)这些连接器所配接的电缆见附录A。3)这些连接器具有过盈咬配的中心接触件。尺
4)利用适用的压接工具将C种连接器装接到如图3所示的规定电缆头上。5)如需连接器的附件时，可采用SJ50681/6附录中的附件J50681/25-0003。6)完整的连接器组装应由连接器体、中心接触件、套简、组装说明书组成。3.1.2设计和结构
连接器的设计和结构应符合图1和图2的规定。max
31.75~38.10
注：①尺寸A见表1。
SJ50681/9-94
②装接上合适电缆时，尺寸A规定为连接器的最大长度③连接器的扁平部分能卡在GJB681/35中附录B规定的标准板手口中。④所有未注尺寸的图示部分仅供参考。图1外形图
17.20~17.70
12.45~12.95
10.06~10.57
图2用于C种连接器的电缆剥头尺寸3.2额定值
标称阻抗：502；
频率范围：011.0GHz；
p19.84max
电压额定值：海平面处的最高工作电压为1000V（有效值），在海拔高度21000m处最高工作电压为250V（有效值）；
温度额定值：-65~165℃。
3.3性能要求
3.3.1啮合力和分离力
轴向力：20.0Nmax；
力矩：0.5N·mmax。
3.3.2插合特性
尺寸见图1。
外接触件
SJ50681/9-94
测试用标准规内径：10.44mmmax标准规表面粗糙度：0.4μm；
标准规插入深度：3.18mmmin；
插入力：31.1Nmax；
开槽接触件
在与它的顶端0.79mm范围内，应能与一个最小直径为10.64mm的标准规相接触。3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缴电阻最小应为5000MQ。3.3.4中心接触件的固定性
轴向力：26.7Nmin
3.3.5盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.6电压驻波比（(VSWR)
从0.5～11.0GHz或接近电缆上限截止频率的80%，以较低者为准，电压驻波比最大为：0.5~9.0GHz时为1.35。
9~11.0GHz时为1.50。
扫频电压驻波比测试装置中的标准精密转接器（6）和（16）的电压驻波比应小于1.015+0.005F（F的单位为GHz）。
在电压驻波比测量程序的步骤2中，该系统的电压驻波比应小于1.045+0.015F（F的单位为GHz）。
在B组检验中，电缆模拟器的电压驻波比应小于1.10+0.01F(F的单位为GHz)。在鉴定检验和C组检验中，系统的电压驻波比应不大于1.15。3.3.7连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
3.3.8接触电阻
接触电阻应不大于表2规定的值。被
中心接触件
外接触件
编织层至连接器亮体
3.3.9介质耐压
SJ50681/9-94
表2接触电阻
接触电医
初始试验
环境试验后
连接器应按GJB360.27规定的方法进行试验，在海平面处，电压最小有效值为3000V。3.3.10高频振动
连接器应按GJB360.15方法中的试验条件B进行试验，不允许有电气不连续。3.3.11冲击（规定脉冲）
连接器应按GJB360.23方法中的试验条件【进行试验，不允许有电气不连续。3.3.12温度冲击
除了试验高温应为85C外，连接器应按GJB360.7方法中的试验条件B进行试验。对于使用200℃高温电缆的连接器（见附录A），其试验高温为200C。3.3.13耐湿
连接器应按GJB360.6规定的方法进行试验，在高湿条件下不进行测量。从潮湿箱取出后5min内，其绝缘电阻应不小于200M0。3.3.14电晕电平
海拔高度：21000m；
压：750Vmin（有效值）。
3.3.15耐射频高电位电压
率：5~7.5MHz
压：2500Vmin（有效值）
3.3.16电缆保持力
非压接装配电缆保持力：333.6Nmin；压接装配电缆保持力：
电缆外径为3.94~4.81mm时，222.4Nmin；电缆外径为4.82~5.83mm时，266.9Nmin电缆外径为5.84~6.33mm时，333.6Nmin；电缆外径为6.34mm或更大时，400.3Nmin；3.3.17连接机构的保持力
连接机构保持力：444.8Nmin
3.3.18射频泄漏
在2~3.0GHz频率范围内测量时，应优于-55dB。本要求可以利用鉴定具有相同插合端设计和预计使用相同电的J50681/16连接器来实现。
3.3.19射频插入损耗
在频率达9GHz测最时，最大值为0.15B，在颗率站3GHz和fGHz测量时。量大值为5
0.07/FdB(F的单位为GHz)。
质量保证规定
SJ50681/9-94
鉴定分组如表3所示，其余均执行GJB681的规定。表3鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/9-
代表鉴定了下述连接器
J50681/9-
注：假如一个连接器制造厂生产的某一个元件号的连接器，能满足两个或两个以上元件号连接器（在同一系列中）的全部要求，则此制造厂可以通过鉴定这一个元件号的连接器，使两个或两个以上元件号的连接器得到鉴定批准。这样的接器可不在同一组中，但每一个连接器必须标有其合适的元件号。对于分组鉴定，这些连接器必须是结构类似的。SJ50681/9-94
附录A
连接器与配接射频电缆对照表
补充件）
本附录给出了本规范规定的C系列（接电缆）插针接触件直角2级射频同轴插头连接器所配接的射频电缆，如表A1所示。表A1
连接器与配接射频电缆对照表
横线号
注：1)每种电缆的最新品种应适用。2)200℃温度冲击试验要用的电缆。GJB973电缆
SFB-50--7-51
SYV-50-7-51
SYV-50-7-53
SFF—50—6—51
3)除了注2)的电缆外，在要求接上电缆进行试验时所采用的电缆。4)GB920015—61为优选模具。
附加说明：
本规范由中国电子技术标准化研究所归口。相应的MIL标准电编1）
65—RG1652)
74——RG2132)
75—RG2143)
RG-225/U
92—RG1152)
本规范由中国电子技术标准化研究所和电子部第二十三研究所起草。本规范主要起草人：徐俐弟、赵士华。计划项目代号：B92040。
