SJ 50681.14-1994 BNC系列(接电缆)插针接触件2级射频同轴插头连接
SJ50681.14-1994
标准下载解压密码:www.bzxz.net
标准内容

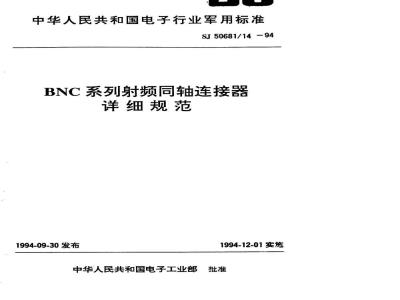

中华人民共和国电子行业军用标准SJ50681/1494
BNC系列射频同轴连接器
详细规范
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部
3批准
中华人民共和国电子行业军用标准BNC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范
Connectors, plug, radio frequency(series BNCicabled),pin contact,class 2),detail specification forSI50681/14-94
本规范所规定的BNC系列(接电缆)插针接触件2级射频同轴插头连接器,其全部要求由本规范和总规范GJB681作出规定。1范围
11主题内容
本规范规定了BNC系列(接电缆)插针接触件2级射频同轴插头连接器的详细要求。1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接柔软射频同轴电缆、利用卡口连接机构达到快速连接或分离的、供低功率使用的BNC系列(接电缆)插针接触件2级射频同轴插头连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种、C种和D种。1.3.2军用元器件
军用元器件为J50681/14-××××(横线号见表1)。2引用文件
GB9022-88
GIB681-89
GJB97391
GJIR1216—91
GJB681/35—
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
电连接器接触件总规范
SC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.t.1横线号和最大外形尺寸
横线号和连接器的最大外形尺寸如表!所示。中华人民共和国电子工业部
31994-09-30发布
1994-12-01实施
横线号112)3)
A种一现场可维修
(无需专用工具)
SJ50681/14—94
表1横线号和尺寸
横线号为元件号中的部分。
注:1)
这些连接器所配接的电缆见附录A。2)
这些连接器具有过盈咬配的中心接触件。3)bzxZ.net
横线号103139
C种一现场可替换
(压接工具见GB9022)
D种--现场可替换+)5)6)
(规定的零部件)
利用适用的压接工具将这些连接器装接到如图5所示的规定剥头电缆上。4
:5)陆军设备不采用。
6)完整的连接器组装应由连接器体、中心接触件、套简、组装说明书组成。3.1.2设计和结构
连接器的设计和结构应符合图1、2、3、4、5的规定。2
注:@尺寸A见表1。
.18min
SJ50681/14—94
③尺寸15.06是连接器的最大外径。③连接器扇平部分能卡在GJB681/35中附录B规定的标准板手口中。④装接上合适电缆上时,尺寸A规定为连接器的最大长度。③所有未注尺寸的图示部分仅供参考。图1外形图
连接机构
中心接触件
60°±5
标准规试验
SJ50681/14—94
注:①连接器的界面应满足本规范规定的标准规要求。K
②在插合状态下,应使连接器机构弹性件的轴向力大于由密封垫产生的压力,以便保证外接触件在基准面上的对接。
?a处为基准面。
④b处的密封垫圈要满足所需的功能和环境性能。1)开槽和涨口要满足电气和机械要求,涨口后的尺寸满足标准试验的要求。2)或右图。
3)半径。
图2N系列连接器(插针接触件)界面6
6.78±0.88
注:在插合状态下,应便连接机构弹性件的轴向力大于由密封整圈产生的压力,以便保证外接触件在基准面上的对接。
②b处为基准面。
图3D种连接器插针接端插合尺寸横线号
16--12
SJ50681/14—94
12.14±0.05
5.97±0.05
1.04±0.03
1.02±0.05
3.68±0.13
4.65±0.13
5.59±0.25
g1.70±0.05
@0.89±0.13
基本压接工具
GB9022/1-
图4a中心接触件
12.70±0.38
压模或定位器
GB9022/1
压接抗张强度
N(min)
横线号
套簡号
16—50
SJ50681/14—94
图4b压接套筒
基本压接工具
GB9022/5
压接或定位器
GB9022/5
9闭合位A、5、
41闭合位B。
5、11、57闭合位A或
19闭合位B。
注:①原始设备制造厂(OEM)可采用Ⅱ类压接工具(基本压接工具)(见GB9022)。②接触件号和套简号仅作为识别用。③焊接或压接抗张强度试验应按GJB1216的规定进行。④a处的最大倒圆半径为0.08。
③b处为基准面。
1)一侧或两侧。
图4D种连接器的接触件和套简的尺寸(15.06)
11.10±0.25
8.72±0.25
3.97±0.25
图5用于野外可替换的连接器电缆剥头尺寸3.2额定值
标称阻抗:500;
频率范围:0~4.0GHz;
电压额定值:海平面外的最高工作电压为500V(有效值),在海拔高度21000m处最高工作电压为125V(有效值):
温度额定值:-65~165℃。
3.3性能要求
3.3.1啮合力和分离力
轴向力:13.3Nmax。
力矩:0.28N·mmax。
3.3.2插合特性
尺寸见图2和图3。
外接触件
SJ50681/14-94
测试用标准规内径:8.10mmmax;标准规表面粗糙度:0.4μm;
标准规插入深度:2.36mmmin;
插入力:22.2Nmax。
开槽接触件
在距它的项端0.79mm范围内,应能与一个最小直径为8.23mm的标准规相接触。3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时,绝缘电阻最小应为5000MQ。3.3.4中心接触件的固定性(仅适用于具有过盈咬配中心接触件的连接器)轴向力:26.7Nminc
3.3.5盐雾(腐蚀)
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.6电压驻波比(VSWR)
从0.5~4.0GHz或接近电缆上限截止频率的80%,以较低者为准,电压驻波比最大为1.30。
扫频电压驻波比测试装置中,标准精密转接器(6)和(16)的电压驻波比应小于1.015+0.005F(F的单位为GHz)。
在电压驻波比测量程序的步骤2中,该系统的电压驻波比应小于1.045+0.019F(F的单位为GHz)。
在B组检验中,电缆模拟器的电压驻波比应小于1.10+0.01F(F的单位为GHz)。在鉴定检验和C组检验中,系统的电压驻波比应不大于1.15。3.3.7连接器的耐久性
至少要进行500次循环,最大速率为每分钟12次。循环后,连接器应满足插合特性以及啮合力和分离力的要求。
初始试验:啮合力和分离力最大为22.2N;最后试验:啮合力和分离力最大为22.2N,分离力最小为4.5N。3.3.8接触电阻
接触电阻应不大于表2规定的值。表2接触电阻
中心接触件
外接触件
编织层至连接器壳体
3.3.9介质耐压
初始试验
环境试验后
连接器应按GJB360.27规定的方法进行试验,在海平面处,电压最小有效值为1500V。3.3.10高频振动
连接器应按GJB360.15方法中的试验条件B进行试验,不允许有电气不连续。3.3.11冲击(规定脉)
SJI50681/14---94
连接器应按CJB360.23方法中的试验条件G进行试验,不允许有电气不连续。3.3.12温度冲击
除了试验高温应为85℃外,连接器应按GJB360.7方法中的试验条件B进行试验。对于使用200℃高温电缆的连接器(见附录A),其试验高温为200。3.3.13耐湿
连接器应按GJB360.6规定的方法进行试验,在高湿条件下不进行测量,从潮湿箱取出后5min内,其绝缘电阻应不小于200MQ。3.3.14电晕电平
海拔高度:21000m;
压:375Vrain(有效值)。
3.3.15耐射频商电位电压
率:5~7.5MHz;
压:1000mir(有效值)。
3.3.16电缆保持力
非压接装配缆保持力:177.9Nmin;压接装配电缆保持力:
电缆外径为3.94~4.81mm时,为44.5Nmin;电缆外径为4.82~5.83mm时,为89.0Nmin;电缆外径为5.84~6.33mm时,为133.4Nmin;电缆外径为6.34mm或更大时,为177.9Nmin;3.3.17连接机构的保持力
连接机构保持力:444.8Nmin。
3.3.18射频泄漏
在2~3.0GHz频率范围内测量时,应优于-55dB。3.3.19射频插入损耗
在频率达3GHz测量时,最大值为0.2dB。4质量保证规定
鉴定分组如表3所示,其余均执行GJB681的规定。8
SJ50681/14—94
表3鉴定分组
下列任何一个元器件号连接器的提交和鉴定合格
J50681/14-
代衰鉴定了下述连接器
J50681/14
注:假如一个连接器制造厂生产的某一个元件号的连接器,能满足两个或两个以上元件号连接器(在一系列中)的全部要求,则此制造厂可以通过鉴定这一个元件号的连接器,使两个或两个以上元件号的连接器得到鉴定批准。这样的连接器可不在同一组中,但每一个连接器必须标有其合适的元件号。对于分组鉴定,这些连接器必须是结构类似的。9
SJ50681/14—94
附录A
连接器与配接射频电缆对照表
(补充件)
本附录给出了本规范规定的BNC系列(接电缆)插针接触件2级射频同轴插头连接器所配接的射频电缆,如表A1所示。表A1
横线号
连接器与配接射频电缆对照表
GJB973电缆
SYV--50--3—51
SYV-50--3--52
SFF—50—353
SFF—50—3—52
SYV-75—4—51
SYSV-93—4—51
SYSY--93--4—S1
SFSB—93—451
SYV--50-2—-52
SFF—50—3-—51
SFF—75—4—51
SFF—50—2—51
SYV-50-2—51
SYV--50—7--51
SYV-50—3—51
SFF-50—3—51
SYV-50—3—52
SFF—50-3--52
SYV--75—4—51
SYSV-93-4-51
SFSB-93-4-51
SYV-50--2-52
SYSY93—4—51
SFF—75—4-51
SFF-50—2—51
SYV-50-2-51
SYV-50-2—52
相应的MIL标准电\
28-RG58
84—RG2233)
128-RG400
60—RG1422)
29—RG593)8)
30—RG628)
90—RG718)
97—RG2108)
54—RG1223)
111—RG3032)3)
110—RG3022)3)8)
113-—RG3162)3)
119—RG174
74—RG2133
28—RG58334)
111—RG303+)
84—RG22314)
60—RG1424)
29-RG59315)8)
30—RG62318
97—RG2105)8)
54-RG122336)
90—RG71335)8)
110—RG3022135)8)
113-—RG3163)7)
119—RG1747)
54—RG1223)
横线号
注:1)每种电缆的最新品种应适用。SJ50681/14--94
GJB973电缆
SFF—95--3—51
SFF-50—3-52
SFF--50—3—53
SYV-50-3-51
2)200℃温度冲击试验要用的电缆。相应的MIL标准电缆)
95—RG18038)
60—RG1423)
128-RG400
28-RG583)
3)除了注2)和8)的电缆外,在要求接上电缆进行试验时所采用的电缆。4)GB9022/5-19闭合位B或GB9022/5-05闭合位A、GB9022/5-11闭合位A、GB9022-5-57闭合位A。
5)GB9022/5-19闭合位A或GB9022/5-07闭合位A,GB9022/5-13闭合位A.GB9022-5-59闭合位A。
6)GB9022/5-41闭合位B或GB9022/5-05闭合位B、GB9022/5-09闭合位A7)GB9022/5-35闭合位B或GB9022/5-03闭合位A8)这些不是500的电缆,因此,当装接到规定的连接器上时,电压驻波比、射频泄漏和插入损耗是不适用的。
附加说明:
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和国营七九六厂起草。本规范主要起草人:徐俐弟、汪其龙。计划项目代号:B92036。
