SJ 50681.32-1994 SMA系列(接电缆)插针接触件2级射频同轴插头连接器详细规范
SJ50681.32-1994
标准下载解压密码:www.bzxz.net
标准内容

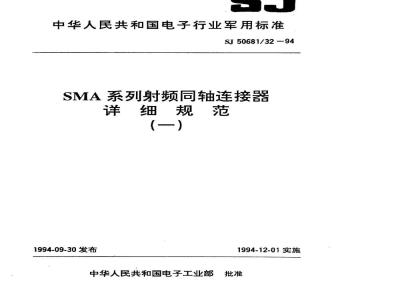

中华人民共和国电子行业军用标准SJ50681/32-94
SMA系列射频同轴连接器
详细规范
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部
中华人民共和国电子行业军用标准SMA系列(接电缆)插针接触件2级射频同轴插头连接器详细规范
Connectors,plug,electrical,coaxial,radiofrequency(seriesSMA(cabled).pincontact,class2),detail specification for
SJ50681/32-94
本规范所规定的SMA系列(接电缆)插针接触件2级射频同轴插头连接器,其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMA系列(接电缆)插针接触件2级射频同轴插头连接器的详细要求。1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中,连接柔软射频同轴电缆、具有螺纹连接机构的、预定用于要求使用高性能连接器的微波场合的SMA系列(接电缆)插针接触件2级射频同轴插头连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种、C种和D种。1.3.2军用元件号
军用元件号为J50681/32-××××(横线号见表1)。引用文件
GB9022-88
GJB681-89
GJB973-91
GJB1216-91
GJB681/35-
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
电连接器接触件总规范
SC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和最大外形尺寸
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ50681/32-94
横线号和连接器的最大外形尺寸如表1所示。表1横线号和尺寸
横线号1)213)6)8)11)
A种一现场可维修9)
(无需专用工具)
31067)
41067)
31077)
41077)
31087)
41087)
31097)
41097)
31107)
41107)
31307)
41307)
注:1)横线号为元件号中的一部分。寸
2)这些连接器所配接的电缆见附录A。3)这些连接器具有过盈咬配的中心接触件。横线号1121316)8)11)
C种现场可替换*)
(压接工具见GB9022)
31257)
41257)
31267)
41267)
31277)
41277)
31287)
41287)
31297)
41297)
D种一现场可替换*)5>10)
(规定的零部件)
360271
46027)
4)利用适用的压接工具将这些连接器装接到如图3所示的规定的头电缆上。5)陆军设备不采用。
6)连接螺母应为钝化的不锈钢(仅适用横线号为3×××的连接器。)7)无安全丝孔。
SJ50681/32-94
8)对于后勤部门来说,只贮备具有安全丝孔的连接器。9)所有设计成与电缆外导体装接采用钎焊的连接器的不锈钢壳体应镀金,其镀金厚度最薄为1.27μum,不应采用镀银底层。10)完整的连接器组装应由连接器体、中心接触件、套简、组装说明书组成;11)连接器与具有相同材料的连接器插合,即J50681/32-3006与J50681/36-3006、J50681/32-4006与J50681/36-4006插合
3.1.2设计和结构
连接器的设计和结构应符合图1、2、3、4、5的规定3.81min
注:①尺寸A见表1
②尺寸10.16是连接器的最大外形尺寸。③连接器的扁平部分能卡在GJB681/35附录B规定的标准扳手口中。④装接上合适电缆时,尺寸A规定为连接器的最大长度。③所有未注尺寸的图示部分仅供参考图1外形图
中心接触件
SJ50681/32-94
1/4-36UNS-2B
注:①连接器的界面(连接器插合后)应能防止灰尘和湿气的进入。②机械和电气基准面。
③六角平面,对边尺寸最小为7.85,最大为8.00。④密封垫圈。
45倒角,宽度最大为0.08;或倒圆,最大半径为0.08。1)突出部分。
2)回进处。
3)平面。
图2SMA系列连接器(插针接触件)界面3.56±0.07
注:①在连接螺母上的三个最小直径为0.41的孔均布,它们是用来安装安全丝的,位置任选。②a处为机械和电气基准面。
?b处为密封垫圈。
1)倒角任选,若倒斜角时,最大角度为30°。图3D种连接器过盈咬配详图
横线号
1.57±0.25
接触件号
横线号Www.bzxZ.net
(mm)
套简号
SJ50681/32-94
90.61±0.131)
3.38±0.05
0.97±0.08
3.89±0.08
4.9±0.13
0.64±0.05
10.69±0.08
基本压接工具
GB9022/1-
压模或定位器
GB9022/1-
中心接触件
12.7±0.38
图4b压接套筒
压接抗张强度
(Nmax)
基本压接工具
GB9022/5-
压模或定位器
GB9022/5-
05、11、57闭合
注:①原始设备制造厂(OEM)可采用Ⅱ类压接工具(基本压接工具)(见GB9022)。位A或19闭合
SJ50681/32-94
②接触件号和套简号仅作为识别用。③焊接或压接抗张强度试验应按GJB1216的规定进行。④a处的最大倒圆半径为0.08。
b处为基面。
1)一侧或两侧。
图4D种连接器的接触件和套简的尺寸13.46
9.65~10.16
6.88~7.39
3.30~3.81.
图5用于现场可替换的连接器电缆剥头尺寸3.2额定值
标称阻抗:50Q;
频率范围:0~12.4GHz;
电压额定值:最高工作电压如表2所示;表2电压额定值
配接电缆
(GJB973)
SFF—50—1—51
SYV-50—2-51
SYV--50--2--52
SFF-50—2-51SFF—50-2-52
SYV-—50—3--51SYV-50-3-52
SFF-50—3—51
1SFF—50--3-52
SFF-50-3-53
温度额定值:-65~165℃。
3.3性能要求
检验条件:
海平面处
电压(有效值)
海拔高度21000m处
除3.3.1.3.3.2和3.3.3外,如需插合成对进行试验,拧紧连接螺母的力矩为0.79~1.13N.m。
3.3.1啮合力和分离力
力矩:0.23N.mmax
3.3.2连接机构的耐力矩
耐力矩:1.69N.mmin
3.3.3插合特性
尺寸见图2和图3
3.3.4绝缘电阻
SJ50681/32—94
当连接器按GJB360.28方法中的试验条件B进行试验时,绝缘电阻最小应为5000MQ。3.3.5中心接触件的固定性(仅适用于具有过盈咬配中心接触件的连接器)轴向力:26.7Nmin。
3.3.6盐雾(腐蚀)
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7电压驻波比(VSWR)
电压驻波比应小于表3规定的值。表3电压驻波比
配接电缆
(GJB973)
SFF--50—1--51
SYV--50—2-51SYV-50-2-52
SFF—50—2—51SFF—50—2—52SFF—75—1.651
SYV-50-3—51SYV-50—3-52
SFF—50—3--51SFF-50—3—52
SFF—50—3—53
电压驻波比
(F的单位为GHz)
1.20+0.025F
1.15+0.02F
1.15+0.01F
扫频电压驻波比测试装置中的标准精密转接器@和@的电压驻波比应小于1.025+0.002F(F的单位为GHz)。
在电压驻波比测量程序的步骤2中,该系统的电压驻波比应小于1.080+0.005F(F的单位为GHz)。
在B组检验中,采用电压驻波比测量程序步骤5的长电缆法在鉴定检验和C组检验中,采用电压驻波比测量程序步骤5的长电缆法。3.3.8连接器的耐久性
至少要进行500次循环,最大速率为每分钟12次。循环后,连接器应满足插合特性以及啮合力和分离力的要求。
3.3.9接触电阻
接触电阻应小于表4规定的值。
被测件
中心接触件
外接触件
编织层至连接器壳体
SJ50681/32-—94
表4接触电阻
接触电阻
初始试验
环境试验后
注:1)壳体为钝化钢的连接器的编织层至连接器壳体的接触电阻允许最大为5.0mn。3.3.10介质耐压
连接器应按GJB360.27规定的方法进行试验。在海平面处,电压最小有效值如表5所示:
配接电
(GJB973)
SFF—50—1-51
SYV-50-2-51SYV-50-2-52
SFF-50-2—51SFF--50-—2-52
SFF—75—1.6—51
SYV-50—3-51
SYV50-352
SFF--50—3—51SFF—50—3—52SFF—50-3-53
3.3.11高频振动
表5介质耐压
连接器应按GJB360.15方法中的试验条件D进行试验,不允许有电气不连续。3.3.12冲击(规定脉冲)
连接器应按GJB360.23方法中的试验条件I进行试验。不允许有电气不连续。3.3.13温度冲击
除了试验高温应为85C外,连接器应按GJB360.7方法中的试验条件B进行试验。对于使用200℃高温电缆的连接器(见附录A),其试验高温为200C。3.3.14耐湿
连接器应按GJB360.6规定的方法进行试验。在高湿条件下不进行测量。从潮湿箱取出后5min内,其绝缘电阻不小于200M0。3.3.15电晕电平
海拔高度21000m处,电压最小有效值如表6所示:8
配接电缆
(GJB973)
SFF—50—1—51
SYV—50-2—51SYV-50--2—52
SFF—50—251SFF-50--252
SFF-75-1.6-51
SYV--50--3—51SYV--50--3—52SFF—50--3-—51SFF-50--3—52SFF—50—3—53
3.3.16耐射频高电位电压
SJ50681/32—94
电晕电平
频率为5~7.5MHz,电压最小有效值如表7所示:表7耐射频高电位电压
配接电缆
(GJB973)
SFF—S0—1-51
SYV--50--2—51SYV-50—2—52
SFF—50—2-51SFF--50252
SFF--75—1.6--51
SYV-50—3—51SYV--503--52
SFF—503—51SFF—50—3—52
SFF-50--3—53
3.3.17电缆保持力
电缆保持力应不小于表8规定的值。表8电缆保持力
电缆介质外径
mm(max)
3.3.18连接机构的保持力
保持力:266.9Nmin
3.3.19射频泄漏
单层编织物
电缆保持力
双层编织物
SJ50681/32-—94
在频率为2~3.0GHz范围内测量时,应优于-60dB。3.3.20射频插入损耗
在频率达6.0GHz时,最大值为0.06VFdB(F的单位为GHz)。4
质量保证规定
鉴定分组如表9所示,其余均执行GJB681的规定。表9鉴定分组
下列任何一个元件号连接器1)2)组
的提交和鉴定合格
J50681/32-
代表鉴定了下列连接器
J50681/32-
注:①具有安全丝孔的连接器取得了鉴定合格资格,自然就代表鉴定了无安全丝孔的连接器。④×x为材料代号。
③假如一个连接器制造厂生产的某一个元件号的连接器能满足两个或两个以上元件号连接器(在同一系列中)的全部要求,则此制造厂可以通过鉴定这一个元件号的连接器,使两个或两个以上元件号的连接器得到鉴定批准。
1)除表中所列以外的各个连接器只有各自进行鉴定。2)同组连接器的鉴定只能鉴定用相同材料制造的连接器。10
SJ50681/32—94
附录A
连接器与配接射频电缆对照表
(补充件)
本附录给出了本规范规定的SMA系列(接电缆)插针接触件2级射频同轴插头连接器所配接的射频电缆,如表A1所示。表A1
(750时配接)
连接器与配接射频电缆对照表
GJB973电缆
SFF—50—1-51
SYV-—50—2--51
SFF—50--2-51
SYV-—50—2—52
SYV-503—51
SYV-50--3—52
SFF—50—3--52
SFF--50-3-51
SFF-—50-2—52
SFF—50--151
SYV-50--2--51
SFF50—2—51
SFV--50—2—52
SYV—50—3—52
SFF--50—3-52
SYV-50--3-51
SFF—503-51
SYV—50—3--52
SFF-503-53
SFF-75—1.6-51
相应的MIL标准电\
93—RG1789)
119—RG174
169—000018)
173—00019)
172-000018)
113-RG3169)
54—RG1229
28—RG58
84-RG2239)
60—RG1429)
157-000018
155—000018)
167-000018)
158—000018)
111——RG3032)3)
152—00001
93—RG1783)4)
119—RG17451
113-RG31695)
54—RG122361
60—RG1422)3)7)
84—RG2233)7)
28—RG583)7)
111—RG3037)
60—RG1422)3)
128-RG400
94—RG1799)
170-000018)
169—000014)8)
173—00001518)
172—0000158)
157—000016)8)
158-00001718
167—00001718)
155—0000178)
170-0000178)
158-0000:8)
175—000018)
