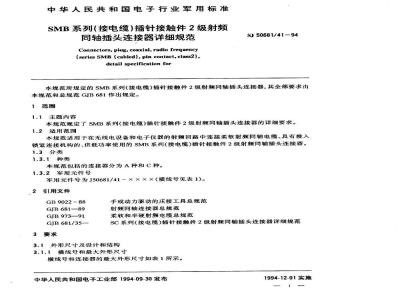

标准图片预览






标准内容

中华人民共和国电子行业军用标准SMB系列(接电缆)插针接触件2级射频同轴插头连接器详细规范
Connectors,phug,coaxial,radio frequency(series SMB (cabled),.pin contact,class2),detail specification for
SJ50681/41-94
本规范所规定的SMB系列(接电缆)插针接触件2级射频同轴插头连接器,其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMB系列(接电缆)插针接触件2级射频同轴插头连接器的详细要求。1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接柔软射频同轴电缆、具有推入锁紧连接机构的、供低功率使用的SMB系列(接电缆)插针接触件2级射频同轴插头连接器。1.3分类
1.3.1种类
本规范包括的连接器分为A种和C种。1.3.2军用元件号
军用元件号为J50681/41-××××(横线号见表1)。2引用文件
GB9022-88
GJB681—89
GJB973—91
GJB681/35—
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
SC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和最大外形尺寸
横线号和连接器的最大外形尺寸如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
横线号112)3)
00036)
000463
00116)
00126)
SJ50681/41-94
表1横线号和尺寸
典型的插合连接器5)
(附件任选)
J50681/
A种一现场可维修(无需专用工具)67—0003
69-0003
67-0004
69—0004
67-0103
69—0103
67--0104
69--0104
C种一现场可替换(压接工具见GB9022))67-0011
69-0011
67—0012
69-0012
67-0016www.bzxz.net
69-0016
67-0017
69-0017
注:1)横线号为元件号中的一部分。2)这些连接器所配接的电缆见附录A。3)这些连接器具有过盈咬配的中心接触件。A
4)利用适用的压接工具将C种连接器装接到如图3所示的规定剩头电缆上。5)插合连接器的元件号仅供参考。6)连接器的壳体应镀金,其镀层厚度最薄为1.27μm,不应采用镀银底层。3.1.2设计和结构
连接器的设计和结构应符合图1、2、3的规定。2
注:尺寸A见表1。
SJ50681/41--94
②连接器的扁平部分能卡在GJB681/35中附录B规定的标准板手口中。③装接上合适电缆时,尺寸A规定为连接器的最大长度。④尺寸8.13是连接器的最大外形尺寸。③所用未注尺寸的图示部分仅供参考。?a处形状任选。
图1外形图
凹槽详图
中心接触件
SJ50681/41-94
注:①其准面,即凹槽的中心横截面。②凸起任选。
图2SMB系列连接器(插针接触件)界面15.479.51
13.11±0.51
5.94±0.25
图3用于C种连接器的电缆剥头尺寸3.2额定值
标称阻抗:502;
频率范围:0~4.0GHz;
电压额定值:最高工作电压如表2所示:表2电压额定值
配接电缆
(GJB973)
SFF—50--1—51
SYV-50—251
SFF--50—2—51
SFF—75-1.6-51
温度额定值:-65~165℃。
海平面处
电压(有效值)
海拔高度21000m处
3.3性能要求
3.3.1啮合力和分离力
尺寸见图2。
SJ50681/41—94
3.3.2绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时,绝缘电阻最小应为1000MQ。3.3.3中心接触件的固定性
轴力:17.8Nmin。
3.3.4盐雾(腐蚀)
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.5电压驻波比(VSWR)
从0.5~4.0GHz或接近电缆上限截止频率的80%,以较低者为准,电压驻波比应不大于表3规定的值。
表3电压驻波比
配接电缆(GJB973)
SFF-50—1—51
SYV—50—2-51
SFF-50—2—51
电压驻波比
(F的单位为GHz)
1.30+0.04F
1.25+0.04F
扫颗电压驻波比测试装置中,标准精密转接器(6)和(16)的电压驻波比应小于1.10+0.01F(F的单位为GHz)。
在电压驻波比测量程序的步骤2中,该系统的电压驻波比应小于1.10+0.01F(F的单位为GHz)。
在B组检验中,电缆模拟器的电压驻波比应小于1.08+0.017F(F的单位为GHz)。在鉴定检验和C组检验中,系统的电压驻波比应不大于1.15。3.3.6连接器的耐久性
至少要进行500次循环,最大速率为每分钟12次。循环后,连接器应满足插合特性以及啮合力和分离力的要求。
初始试验:啮合力和分离力最大为62.3N;试验后:啮合力和分离力最大为62.3N,分离力最小为8.9N。3.3.7接触电阻
接触电阻应不大于表4规定的值。被
中心接触件
外接触件
编织层至连接器壳体
3.3.8介质耐压
SJ50681/41—94
表4接触电阻
初始试验
环境试验后
连接器应按GJB360.27规定的方法进行试验,在海平面处,电压最小有效值如表5所示。表5介质耐压
配接电缆(GJB973)
SFF—50151
SYV--50-2--51
SFF—50--2--51
SFF—75—1.6—51
3.3.9高频振动
连接器应按GJB360.15方法中的试验条件B进行试验,不允许有电气不连续。3.3.10冲击(规定脉冲)
连接器应按GJB360.23方法中的试验条件B进行试验,不允许有电气不连续。3.3.11温度冲击
除了试验高温应为85℃外,连接器应按GJB360.7方法中的试验条件B进行试验。对于使用200℃高温电缆的连接器(见附录A),其试验高温为200℃。3.3.12电晕电平
海拨高度21000m处,电压最小有效值如表6所示:表6电晕电平
配接电缆(GJB973)
SFF—50--1—51
SYV--50—2—51
SFF—50-2--51
SFF—75-1.6—51
3.3.13耐射频高电位电压
频率达5MHz,电压最小有效值如表7所示:电
配接电缆(GJB973)
SFF-50—1—51
SYV-50—2--51
SFF-—50—2—51
SFF—75--1.6--51
3.3.14电缆保持力
SJ50681/41—94
耐射频高电位电压
电缆保持力应不小于表8规定的值。表8
电缆保持力
电缆介质外径
mm(max)
3.3.15射频泄漏
保持力
非压接装配电缆(单层编织物)中心接触件
在2~3.0GHz频率范围内测量时,应优于-60dB。3.3.16射频插入损耗
在频率达1.5GHz测量时,最大值为0.30dB。质量保证规定
鉴定分组如表9所示,其余均执行GJB681的规定。表9鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/41-
压接装配电缆(单层编织物)
中心接触件
代表鉴定了下述连接器
J50681/41-
01031)
0104l)
0016\)
00171)
SJ50681/4194
注:①假如一个连接器制造厂生产的某一个元件号的连接器.能满足两个或两个以上元件号连接器(在同一系列中)的全部要求,则此制造厂可以通过鉴定这一个元件号的连接器,使两个或两个以上元件号的连接器得到鉴定批准。这样的连接器可不在同一组中,但每一个连接器必须标有合适的元件号。对于分组鉴定,这些连接器必须是结构类似的。1)可以授于鉴定批准前,必须将盐募(腐蚀)和接触电阻的试验数据提交给有关主管部门。SJ50681/41—94
附录A
连接器与配接射频电缆对照表
(补充件)
本附录给出了本规范规定的SMB系列(接电缆)插针接触件2级射频同轴插头连接器所配接的射频电缆,如表A1所示。表A1连接器与配接射频电缆对照表横线号
GJB973电缆
SFF-50—1—51
SYV--50--2--51
SFF—50—2—51
SFF—75-1.6—51
SFF—50—1-51
SYV-—50-2-51
SFF—50—2—51
SFF—75--1.6—51
SFF—501-51
SYV-50—2--51
SFF-—50—251
SFF-75—1.6—51
SFF-50—1-51
相应的MIL标准电缆1)
93—RG1782)3)
169—000016)
119-RG174
173-000016)
113—RG3162)3)
172—000016)
94—RG1793)7)
93—RG1782)3)
169000016)
119—RG174
173—000016)
113—RG3162)3)
172—000016)
94—RG1793)7)
93—RG1782)3)4)
169-000014)6)
119RG1745)
173—000015)6)
113—RG31623)5)
172-—000015)6)
94—RG17931517)
93—RG178
169-00001
横线号
注:1)每种电缆的般新品种应适用。SJ50681/41—94
GJB973电缆
SYV-50-2-51
SFF--50—2—51
SFF751.6-51
2)200C温度冲击试验要用的电缆。相应的MIL标准电缆\)
119—RG174
173-00001
113—RG316
172—00001
94—RG179
3)除了注2)和7)的电缆外,在要求接上电缆进行试验时所采用的电缆。4)GB9022/5-33闭合位B或GB9022/5-03闭合位B。5)GB9022/5-35闭合位B或GB9022/5-03闭合位A。6)颖率高于400MHz直接使用这些电缆时,应特别注意,仅在额率达400MHz时测量衰减。7)这些不是500的电缆,因此,当装接到规定的连接器上时,电压驻波比、射频泄漏和插入损耗是不适用的。
附加说明:
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和上海无线电十六厂起草。本规范主要起草人:徐俐弟、王华冬。计划项目代号:B92038。
