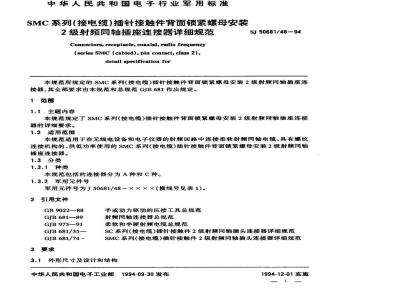

中华人民共和国电子行业军用标准SMC系列（接电缆）插针接触件背面锁紧螺母安装2级射频同轴插座连接器详细规范Connectors,receptacle,coaxial,radio frequency(series SMC (cabled),pin contact,class 2),detail specification for
SJ50681/48-94
本规范所规定的SMC系列（接电缆）插针接触件背面锁紧螺母安装2级射频同轴插座连接器，其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMC系列（接电缆）插针接触件背面锁紧螺母安装2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接柔软射频同轴电缆、具有螺纹连接机构的、供低功率使用的SMC系列（接电缆）插针接触件背面锁紧螺母安装2级射频同轴插座连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种和C种。1.3.2军用元件号
军用元件号为J50681/48-××××（横线号见表1）。2引用文件
GB9022-—88
GJB681-89
GJB973—91
GJB681/35
GJB681/74-
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
SC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范SMC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
中华人民共和国电子工业部
1994-09-30发布
1994-12-01实施
3.1.1横线号和最大外形尺寸
SJ50681/48-94
横线号和连接器的最大外形尺寸如表1所示。表1横线号和尺寸
横线号1)213
典型的插合连接器5）
（附件任选）
JS0681/
A种-现场可维修（无需专用工具）73-0003
75-0003
73-0004
75-0004
73-0103
75-0103
73-0104
75-0104
73-0105
75-0105
C种-现场可替换（压接工具见GB9022)4)73-0011
75-0011
73-0012
75-0012
73-0013
75-0013
93-0017
75-0017
73-0018
75-0018
注：1)横线号为元件号中的一部分。2)这些连接器所配接的电缆见附录A。3)这些连接器具有过盈咬配的中心接触件。A
4)利用适用的压接工具将C种连接器装接到如图2所示的规定剥头电缆上。5)插合连接器的元件号仅供参考。6)连接器的壳体应镀金，其镀层厚度最薄为1.27μm，不应采用镀银底层。3.1.2设计和结构
连接器的设计和结构应符合图1和图2的规定。2
.75~4.83
10.52~11.18
SJ50681/48-94
0.58~2.44
连接器的D形安装截面
961~881
注：①尺寸A见表1。
安装孔
②连接器的扁平部分能卡在GJB681/35中附录B规定的标准板手口中。装接上合适电缆时，尺寸A规定为连接器的最大长度。尺寸$8.13是连接器的最大外形尺寸。③所有未注尺寸的图示部分仅供参考。?a处为六角螺母，对边尺寸为6.35，厚度为1.65。①b处为内齿锁紧垫图，外径最大为7.92，厚度为0.46。③连接器的界面应符合S50681/46图2的规定。1)面板厚度。
图1外形图
44.88~5.00
3.2额定值
标称阻抗：502；
J50681/48-94
15.47±0.51
13.11±0.51
5.94±0.25
图2用于C种连接器的电缆剥头尺寸频率范图：0~10.0GHz
电压额定值：最高工作电压如表2所示：表2电压额定值
配接电缆
(GJB973)
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
温度额定值：-65~165℃。
3.3性能要求
海平面处
（有效
海拔高度21000m处
除3.3.1和3.3.2外，如需插合成对进行试验时，紧连接螺母的力矩为0.3~0.4N.m。3.3.1啮合力和分离力
力矩：0.5N.mmax。
3.3.2插合特性
尺寸见图1。
3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为1000MQ。3.3.4中心接触件的固定性
轴向力：17.8Nmin。
3.3.5盐雾腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.6电压驻波比（VSWR）
从0.5～10.0GHz或接近电缆上限截止频率的80%，以较低者为准，电压驻波比应大于表3规定的值。
配接电缆（GJB973）
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SJ50681/48-94
表3电压驻波比
电压驻波比
（F的单位为GHz)
1.25+0.04F
1.20+0.04F
扫频电压驻波比测试装置中，标准精密转接器（6）和（16）的电压驻波比应小于1.05+0.0015F(F的单位为GHz)。
在电压驻波比测量程序的步骤2中，该系统的电压驻波比应小于1.10+0.01F（F的单位为GHz)。
在B组检验中，电缆模拟器的电压驻波比应小于1.08+0.017F(F的单位为GHz)。在鉴定检验和C组检验中，系统的电压驻波比应不大于1.15。3.3.7连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
3.3.8接触电阻
接触电阻应不大于表4规定的值。表4接触电阻
始试验
中心接触件
外接触件
编织层至连接器壳体
3.3.9介质耐压
接触电阻
环境试验后
连接器应按GJB360.27规定的方法进行试验，在海平面处，电压最小有效值如表5所示。表5介质耐压
配接电缆（GJB973)
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
3.3.10高频振动
连接器应按GJB360.15方法中的试验条件D进行试验，不允许有电气不连续。3.3.11冲击（规定脉冲）
连接器应按GJB360.23方法中的试验条件C进行试验，不允许有电气不连续。3.3.12温度冲击
SJ50681/48-94
除了试验高温应为85℃外，连接器应按GJB360.7方法中的试验条件B进行试验。对于使用200℃高温电缆的连接器（见附录A)，其试验高温为200℃。3.3.13电晕电平
海拔高度21000m处，电压最小有效值如表6所示表6电晕电平
配接电缆（GJB973）
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
3.3.14耐射频高电位电压
频率达5MHz时，电压最小有效值如表7所示：表7耐射频高电位电压
配接电缆（GJB973)
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
3.3.15电缆保持力
电缆保持力应不小于表8规定的值。3电缆保持力
缆保持力
电缆介质外径
mm(max)
3.3.16射频泄漏
非压接装配电缆（单层编织物）中心接触件（过盈咬配）
在2～3.0GHz频率范围内测量时，应优于60dB。3.3.17射频插入损耗
在颖率达4GHz测量时，最大值为0.25dB。质量保证规定
压接装配电缆（单层编织物）
中心接触件（过盈咬配）
鉴定分组如表9所示，其余均执行GJB681的规定。6
SJ50681/48-94
表9鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/48-
代表鉴定了下述连接器
J50681/48-
注：①假如一个连接器制造厂生产的某一个元件号的连接器，能满足两个或两个以上元件号连接器（在同一系列中）的全部要求，则此制造厂可以通过鉴定这一个元件号的连接器，使两个或两个以上元件号的连接器得到鉴定批准。这样的连接器可不在同一组中，但每一个连接器必须标有其合适的元件号。对于分组鉴定，这些连接器必须是结构类似的。1)可以授于鉴定批准前，必须将盐雾(腐蚀)和接触电阻的试验数据提交给有关主管部门。SJ50681/48-94
附录A
连接器与配接射频电对照表
（补充件）
本附录给出了本规范规定的SMC系列（接电缆）插针接触件背面锁紧螺母安装2级射频同轴插座连接器所配接的射频电缆，如表A1所示。表A1连接器与配接射频电缆对照表横线号
GJB973电缆
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-751.6-51
SFF-50-1-51
SFF-50-1-51
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
SFF-95-3-51
SFF-50-1-51
相应的MIL标准电缆1
93-RG1782)3)
169-000017)
119-RG174
173-000017)
113-RG3162)3)
172-000017)
94-RG17938)
93-RG1782)3)
169-000017)
119-RG174
173-000017)
113~RG3162)3)
172-000017)
94RG1793)8)
95-RG1803)8）
93RG1782)3)4)
169-000014)7)
119-RG1745)
173-000015)7)
113-RG31623)5)
172-000015)7）
94RG1793)5)8)
95-RG1803)618)此内容来自标准下载网
93-RG1782)3)6)
169-000016)7)
SJ50681/48-94
续表A1
GJB973电缆
SYV-50-2-51
SFF-50-2-51
SFF-75-1.6-51
注：1)每种电缆的最新品种应适用。2)200C温度冲击试验要用的电缆。相应的MIL标准电缆1)
119-RG1745)
173-00001307)
113-RG3162)3)5）
171-000015)7)
94-RG1792)5)8)
3)除了注9)和10)的电缆外，在要求接上电缆进行试验时所采用的电缆。4)GB9022/5-33闭合位B或GB9022/5-03闭合位B。5)GB9022/5-35闭合位B或GB9022/5-03闭合位A。6)GB9022/541闭合位B或GB9022/5-0S闭合位B、GB9022/5-09闭合位A。7)频率高于400MHz直接使用这些电缆时，应特别注意，仅在额率达400MHz时测景衰减。8)这些不是50的电缆，因此，当装接到规定的连接器上时，电压驻波比、射频泄漏和插入损耗是不适用的。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和电子部第二十三研究所起草。本规范主要起草人：徐俐弟、赵士华。计划项目代号：B92037。
