标准内容

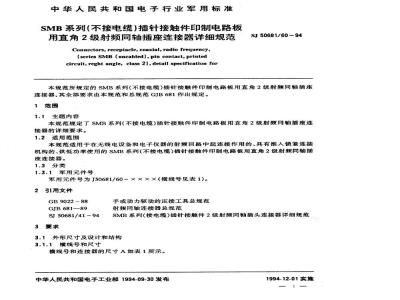

中华人民共和国电子行业军用标准SMB系列（不接电缆）插针接触件印制电路板用直角2级射频同轴插座连接器详细规范Connectors,receptacle,coaxial,radiofrequency,(series SMB(uncabled),pin contact,printedcircuit, reght angle, class 2),detail specification forSJ50681/60-94
本规范所规定的SMB系列（不接电缆）插针接触件印制电路板用直角2级射频同轴插座连接器，其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMB系列（不接电缆）插针接触件印制电路板用直角2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中起连接作用的、具有推入锁紧连接机构的、供低功率使用的SMB系列（不接电缆）插针接触件印制电路板用直角2级射频同轴插座连接器。
1.3分类
1.3.1军用元件号
军用元件号为J50681/60-××××（横线号见表1)。2引用文件
GB9022-88
GJB681-89
SJ50681/41-94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
SMB系列（接电缆）插针接触件2级射同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和尺寸
横线号和连接器的尺寸A如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
横线号！
注：1)横线号为元件号中的一部分。3.1.2设计和结构
SJ50681/60-94
表1横线号和尺寸
连接器的设计和结构应符合图1的规定。5.08±0.05
2.54±0.20
500午80
10.92±.25
40.97±0.02
3.94±0.25
3.18±0.25
2.36±0.25
安装孔
5.c8±0.08
注：①尺寸A见表1。
SJ50681/60-94
②所有未注尺寸的图示部分仅供参考。③结构任选，尺寸9.53是最大包络直径。④海军航空设备不采用。
③连接器的界面应符合SJ
1)4处。
2)4处，共焊脚用。
3.2额定值
标称阻抗：502；
频率范围：0~4.0GHz；
/58图2的规定。
图1外形图
电压额定值：海平面处的最高工作电压为335V（有效值），在海拔高度21000m处最高工作电压为85V（有效值）；
温度额定值：-65~165℃。
3.3性能要求
3.3.1啮合力和分离力
轴向力：啮合力最大为62.3N.分离力最小为8.9N。3.3.2插合特性
尺寸见图1。
3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为1000Ma。3.3.4中心接触件的固定性
轴向力：26.7Nmin（插合端），17.8Nmin（另一端）；力矩：0.02N.mmin。
3.3.5可焊性
对于质量一致性检验，可焊性试验应在B组检验顺序电压驻波比试验之后进行，抽样方案应按照GJB179的一次正常抽样方案特殊检查水平S-1抽样，可接收质量水平（AQL）应力10.0。
连接器应按GJB360.18规定的方法进行试验。3.3.6盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
初始试验：啮合力和分离力最大为62.3N；试验后：啮合力和分离力最大为62.3N，分离力最小为8.9N。3.3.8接触电阻
接触电阻应不大于表2规定的值。3
被测件
中心接触件
外接触件
3.3.9介质耐压
SJ50681/60-94
表2接触电阻
接触电阻
初始试验下载标准就来标准下载网
环境试验后
连接器应按GJB360.27规定的方法进行试验，在海平面处，电压最小有效值为3000V。3.3.10高频振动
连接器应按GJB360.1S方法中的试验条件B进行试验，不允许有电气不连续。3.3.11冲击（规定脉冲）
连接器应按GJB360.23方法中的试验条件H进行试验，不允许有电气不连续。3.3.12温度冲击
连接器应按GJB360.7方法中的试验条件B进行。3.3.13耐射频高位电压
频率：5.0MHzmin；
电压：600Vmin（有效值）。
4质量保证规定
鉴定分组如表3所示，其余均执行GJB681的规定。表3鉴定分组
下列任何一个元件号连接器的
提交和鉴定合格
J50681/60-
代表鉴定了下述连接器
J50681/60-
注：1）假如一个连接器制造厂生产的某一个元件号的连接器能满足两个或两个以上元件号连接器（在同系列中）的全部要求，则此制造厂可以通过鉴定这一个元件号的连接器，使两个或两个以上元件号的连接器得到鉴定批准。这样的连接器可不在同一组中，但每一个连接器必须标有其合适的元件号。对于分组鉴定，这些连接器必须是结构类似的。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和上海无线电十六厂起草。本规范主要起草人：徐俐弟、王华冬。计划项目代号：B92038。
