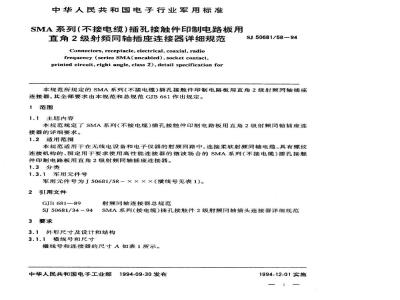

标准图片预览
标准内容
中华人民共和国电子行业军用标准SMA系列（不接电缆）插孔接触件印制电路板用直角2级射频同轴插座连接器详细规范Connectors,receptacle,electrical,coaxial,radiofrequency(series SMA(uncabled),socket contact,printed circuit,right angle,class 2),detail specification forSJ.50681/58—94
本规范所规定的SMA系列（不接电缆）插孔接触件印制电路板用直角2级射频同轴插座连接器，其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMA系列（不接电缆）插孔接触件印制电路板用直角2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中，连接柔软射频同轴电缆、具有螺纹连接机构的、预定用于要求使用高性能连接器的微波场合的SMA系列（不接电缆）插孔接触件印制电路板用直角2级射频同轴插座连接器。1.3分类
1.3.1军用元件号
军用元件号为J50681/58-××××（横线号见表1）。2引用文件
GJB681--89
SJ50681/34-.94
3要求
射频同轴连接器总规范
SMA系列（接电缆）插孔接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和尺寸
横线号和连接器的尺寸A如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
横线号1)
SJ50681/58—94
表1横线号和尺寸
注：1）表中的横线号为元件号中的横线号。2）×为材料代号。
3.1.2设计和结构
连接器的设计和结构应符合图1的规定。9.65max
16.35±0.25
注：①尺寸A见表1。
②所有未注尺寸的图示部分仅供参考。xez
1)结构任选。规定的尺寸为最大包络直径。2）所有的中心间距公差均应为±0.20。3）4处。www.bzxz.net
3.2额定值
标称阻抗：50Q；
频率范围：0~18.0GHz;
1000午90-%
图1外形图
3.94±0.25
3.18±0.25
2.36±0.25
15.08±0.05
.52maz
电压额定值：在海平面时的最高工作电压为335V（有效值），在海拔高度21000m处最高工作电压为85V有效值）：
温度额定值：-65℃～165℃。
3.3性能要求
检验条件：
除3.3.1和3.3.2外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.79～1.13N.m。
3.3.1啮合力和分离力
力矩：0.23N.mmax
3.3.2插合特性
尺寸见图1和图2。
中心接触件（插孔）
SJ50681/58-94
稳定尺寸用标准规直径：0.953*0.003mm；标准规表面粗糙度：0.4μm；
标准规插入深度：0.76或1.14mmmin；插入次数：3次。
插入力试验
钢制标准规直径：0.940+0.003mm；标准规表面粗糙度：0.4um；
标准规插人深度：1.27或1.91mmmin插入力：13.3Nmax。
拔出力试验
钢制标准规直径：0.902-0.003mm标准规表面粗糙度：0.4μm；
标准规插入深度：1.27或1.91mmmin；拔出力：0.3Nmin。
图2标准规详图
3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为5000MQ。3.3.4中心接触件的固定性
轴向力：26.7Nmin；
力矩：0.03N.mmin
3.3.5可焊性
对于质量一致性检验，可焊性试验应在B组试验顺序电压驻波比试验之后进行，抽样方案应按照GJB179的一次正常抽样方案特殊检查水平S-1抽样，可接收质量水平（AQL）应为10.0。
连接器应按GJB360.18规定的方法进行试验。3
3.3.6盐雾（腐蚀）
SJ50681/58—94
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
3.3.8接触电组
接触电阻应小于表2规定的值。
表2接触电阻
中心接触件
外接触件
3.3.9介质耐压
初始试验
阻（max）
环境试验后
连接器应按GJB360.27规定的方法进行试验。在海平面处，电压最小有效值为1000V。3.3.10高频振动
连接器应按GJB360.15方法中的试验条件D进行试验，不允许有电气不连续。3.3.11冲击（规定脉冲）
连接器应按GJB360.23方法中的试验条件I进行试验。不允许有电气不连续。3.3.12温度冲击
除了试验高温应为125C外，连接器应按GJB360.7方法中的试验条件A进行试验。3.3.13耐湿
连接器应按GJB360.6规定的方法进行试验。在高湿条件下不进行测量。从潮湿箱取出后5min内，其绝缘电阻不小于200Mn。3.3.14电晕电平
海拔高度：21000m
电压：250Vmin。
3.3.15耐射频高电位电压
电压及频率：频率达5MHz，电压最小有效值为670V。4质量保证规定
鉴定分组如表3所示，其余均执行GJB681的规定。组
注：①×为材料代号。
SJ50681/58—94
表3鉴定分组
下列任何一个元件号连接器
的提交和鉴定合格
J50681/58
代表鉴定了下列连接器
J50681/58
②假如一个连接器制造厂生产的一个元件号的连接器能满足两个或两个以上元件号连接器（在同一系列中)的全部要求，则此制造厂可以通过鉴定这一个元件号的连接器，使两个或两个以上元件号的连接器得到鉴定批准。这样的连接器可不在同一组中，但每一个连接器必须标有其合适的元件号。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和上海无线电十六厂起草。本规范主要起草人：徐俐弟、汪贤至、蔡庆。计划项目代号：B02029
