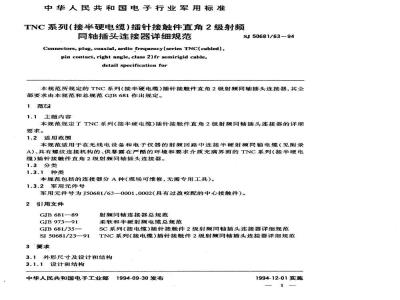

中华人民共和国电子行业军用标准TNC系列（接半硬电缆）插针接触件直角2级射频同轴插头连接器细规范
Connectors,plug,coaxial,ardio frequency(series TNC(cabled),pin contact,right angle, class 2)fr semirigid cable,detail specification for
SJ50681/63-94
本规范所规定的TNC系列（接半硬电缆）插针接触件直角2级射频同轴插头连接器，其全部要求由本规范和总规范GJB681作出规定。1范阁
1.1主题内容
本规范规定了TNC系列（接半硬电）插针接触件直角2级射频同轴插头连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接半硬射频同轴电缆（见附录A）、具有螺纹连接机构的、供暴露在严酷的环境和要求介质充满界面的TNC系列（接半硬电缆）插针接触件直角2级射频同轴插头连接器。1.3分类
1.3.1种类
本规范包括的连接器分A种（现场可维修，无需专用工具）。1.3.2军用元件号
军用元件号为J50681/63-0001、0002（具有过盈咬配的中心接触件）。2引用文件
GJB681—89
GJB973—91
GJB681/35-
SJ50681/23-91
3要求
射频同轴连接器总规范
柔软和半硬射频电缆总规范
SC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范TNC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1设计和结构
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ50681/63--94
连接器的设计和结构应符合图1的规定。30.94max
20.32~24.46
注：①尺寸16.51是连接器的最大外径。②连接器的扁平部分能卡在GJB681/35附录B规定的标准板手口中。③装接上合适电缆时，尺寸44.45规定为连接器的最大长度。③所有未注尺寸的图示部分仅供参考。③连接螺母形状任选。
?连接器的界面应符合S50681/23图2的规定。图1外形图
3.2额定值
标称阻抗：502；
$16.51max
频率范围：0~15.0GHz；
电压额定值：海平面外的最高工作电压为500V（有效值），在海拔高度21000m处最高工作电压为125V（有效值）：
温度额定值：-65~105℃。
3.3性能要求
检验条件：
除3.3.1、3.3.2和3.3.3外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.45~0.68N·m。
3.3.1啮合力和分离力
力矩：0.23N·mmax。
3.3.2连接机构的耐力矩
耐力矩：1.69N·mmin。
3.3.3插合特性
尺寸见图1。
外接触件wwW.bzxz.Net
SJ50681/63—94
测试用标准规内径：8.10mmmin；标准规表面粗糙度：0.4μm；
标准规插入深度：2.36mmmin
插入力：22.2N·mmax
开槽接触件
在距它的顶端0.79mm范围内，应能与一个最小直径为8.23mm的标准规相接触。3.3.4绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为5000MQ3.3.5中心接触件的固定性（仅适用具有过盈咬配中心接触件的连接器）轴向力：26.7Nmin；
3.3.6盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7电压驻波比（VSWR）
从2～15.0GHz或接近于电缆上限截止频率的80%，以较低者为准，电压驻波比最大为1.40。
扫频电压驻波比测量装置中的标准精密转接器（6）和（16）的电压驻波比应小于1.02+0.003F（F的单位为GHz）。
电压驻波比测量程序的步骤2中，该系统的电压驻波比应小于1.06+0.007F（F的单位为GHz)。
在B组检验中，电缆模拟器的电压驻波比应小于1.05+0.005F(F的单位为GHz)。在鉴定检验和C组检验中，系统的电压驻波比应不大于1.10。3.3.8连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
3.3.9接触电阻
接触电阻应不超过表1规定的值。表1接触电阻
中心接触件
外接触件
初始试验
电缆外导体至连接器壳体
3.3.10介质耐压
接触电阻
环境试验后
连接器应按GJB360.27规定的方法进行试验，在海平面处，电压最小有效值为1500V。3.3.11高频振动
连接器应接GJB360.15方法中的试验条件B进行试验，不允许有电气不连续。3.3.12冲击（规定脉冲）
SJ50681/63—94
连接器应按GJB360.23方法中的试验条件I进行试验，不允许有电气不连续。3.3.13温度冲击
除了试验高温应为115C外，连接器应按GJB360.7方法中的试验条件B进行试验。3.3.14耐湿
连接器应按GJB360.6规定的方法进行试验，在高湿条件下不进行测量，从潮湿箱取出后5min内，其绝缘电阻应不小于200MQ。3.3.15电晕电平
海拔高度：21000m；
压：375Vmin（有效值）。
3.3.16耐射频高电位电压
频率：5~7.5MHz
电压：1000Vmin（有效值）。
3.3.17电缆保持力
电缆保持力应不小于表2规定的值。表2电缆保持力
配接电缆
(J973）
SFT-50—3-51
SFT—50—2-51
轴向力
N(min)
注：1)应在连接器的端部对一种直径的电缆施加力矩。弯曲不适用。3.3.18连接机构的保持力
连接机构保持力：444.8Nmin。
3.3.19射频泄漏
本要求可以利用鉴定使用相同电缆的50681/61连接器来实现。3.3.20射频插入损耗
在频率达3GHz测量时，最大值为0.07VFdB(F的单位为GHz)。4质量保证规定
连接器应按GJB681中规定的“质量保证规定\进行本规范规定的全部检验项目的检验。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和上海无线电十六厂起草。
