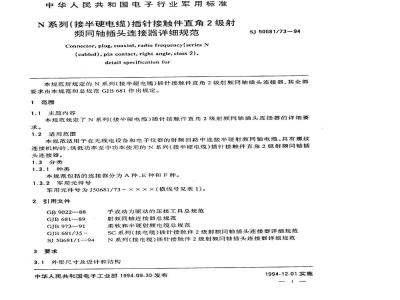

中华人民共和国电子行业军用标准N系列(接半硬电缆)插针接触件直角2级射频同轴插头连接器详细规范
Conneclor,plug,coaxial,radiofrequency(series(cabled),pin contact, right angle,class 2),detail specirication for
SJ50681/73-94
本规范所规定的N系列(接半硬电缆)插针接触件直角2级射频同轴插头连接器,其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了N系列(接半硬电缆)插针接触件直角2级射频同轴插头连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中连接半硬射频同轴电缆、具有螺纹连接机构的、供低功率至中功率使用的N系列(接半硬电缆)插针接触件直角2级射频同轴插头连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种、E种和F种。1.3.2军用元件号
军用元件号为J50681/73一××××(横线号见表1)。2引用文件
GB9022-88
GJB681-89
GJB973—91
GJB681/35-
SJ50681/1--94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
柔软和半硬射频电缆总规范
SC系列(接电缆)插针接触件2级射频同轴插头连接器详细规范N系列(接电缆)插针接触件2级射颗同轴插头连接器详细规范3.1外形尺寸及设计和结构
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
3.1.1横线号和压接形式
横线号和压接形式如表1所示。
SJ50681/73-94
横线号和压接形式
横线号102134)
压接工具
定位模
插针定位器
GB9022/
A种-现场可维修(无需专用工具)E种一现场可替换(全套标准装配工具)F种-现场可替换(压接工具见GB9022)36-01
注:1)核线号为元件号中的一部分。2)这些连接器所配接的电缆见附录A。3)这些连接器具有过盈咬配的中心接触。36-××
36-××
4)直接焊接电缆的连接器不应使用标称直径大于3.58mm的电缆。3.1.2设计和结构
连接器的设计和结构应符合图1的规定。2
SJ50681/73-94
注:①尺寸38.89、23.80和61.72是连接器的最大外形尺寸。23.80
②连接器的扁平部分能卡在GJB681/35附录B规定的标准板手口中。③所有未注尺寸的图示部分仅供参考。④装接上合适电缆时,尺寸61.72规定为连接器的最大长度。③连接螺母的结构任选。
连接器的界面应符合SJ50681/1图2的规定。图1外形图
2.54~3.18
图2E种和F种连接器用电缆剥头尺寸3.2额定值
标称阻抗:50Q:
频率范围:0~18.0GHz;
电压额定值:海平面处的最高工作电压为500V(有效值),在海拔高度21000m处最高工作电压为125V(有效值)。
温度额定值:-65~105℃;
3.3性能要求
检验条件:
除3.3.1、3.3.2和3.3.3外,如需插合成对进行试验时,柠紧连接螺母的力矩为0.68~3
1.13N.m。
3.3.1啮合力和分离力
力矩:0.68N.mmax。
3.3.2连接机构的耐力矩
耐力矩:1.69N.mmin。
3.3.3插合特性
尺寸见图1。
外接触件
SJ50681/73-94
测试用标准规内径:8.03mmmax;标准规表面粗糙度:0.4um;
标准规插入深度:2.36mmmax。
插入力:111.2Nmax。
开槽接触件
在距它的项端0.79mm范围内,应能与-个最小直径为8.23mm的标准规相接触。3.3.4绝缘电阻
当连接器按GIB360.28方法中的试验条件B进行试验时,绝缘电阻最小应为5000MQ。3.3.5中心接触件的固定性(仅适用于具有过盈咬配中心接触件的连接器)轴向力:26.7Nmin。
3.3.6盐雾(腐蚀)
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7电压驻波比(VSWR)
在2~18.0GHz的频率范围内测量时.电压驻波比最大为1.15+0.015F(F的单位为GHz)。
扫频电压驻波比测试装罩中的标准精密转接器(6)和(16)的电压驻波比应小于1.008+0.002F(F的单位为GHz)。
在电压驻波比测量程序的步骤2中,该系统的电压驻波比应小于1.012+0.004F(F的单位为GHz)。
在B组检验中,电缆模拟器的电压驻波比应小于1.024+0.007F(F的单位为GHz)。在鉴定检验和C组检验中,系统的电压驻波比应不大于1.08。3.3.8连接器的耐久性
至少要进行500次循环,最大速率为每分钟12次。循环后,连接器应满足插合特性以及啮合力和分离力的要求。
3.3.9接触电阻
接触电阻应不大于表2规定的值。被
中心接触件
外接触件
电缆外导体至连接器壳体
SJ50681/73-94
表2接触电阻Www.bzxZ.net
接触电阻
初始试验
注:1)壳体为不锈钢的连接器外接触件的接触电阻允许最大为2.0mn。2)壳体为不锈钢的连接器的电缆外导体至连接器壳体的接触电阻允许最大为2.0mn。ma
3.3.10介质耐压
连接器应按GJB360.27规定的方法进行试验。在海平面处,电压最小有效值为1500V。3.3.11高频振动
连接器应按GJB360.15方法中的试验条件G进行试验。不允许有电气不连续。3.3.12冲击(规定脉冲)
连接器应按GJB360.23方法中的试验条件I进行试验,不允许有电气不连续。3.3.13温度冲击
除了试验高温应为115℃外,连接器应按GJB360.7方法中的试验条件B进行试验。3.3.14耐湿
连接器应按GJB360.6规定的方法进行试验,在高湿条件下不进行测量,从潮湿箱取出后5min内,其绝缘电阻应不小于200M2。3.3.15电晕电平
海拨高度21000m处,电压最小有效值如表3所示:表3电晕电平
配接电缆(GJB973)
SFT-50-2-51
SFT-50-3-51
3.3.16耐射频高电位电压
频率为5~7.5MHz,电压最小有效值如表4所示:表4耐射频高电位电压
配接电缆(GJB973)
SFT-50-2-51
SFT-50-3-51
3.3.17电缆保持力
电缆保持力应不小于表5规定的值。电
配接电缆
(GJB973)
SFT-50-2-51
SFT-50-3-51
3.3.18连接机构的保持力
连接机构保持力:444.8Nmin。
3.3.19射频泄漏
SJ50681/73-94
表5电缆保持力
轴向力
在2~3.0GHz的频率范围内测量时,应优于-90dB。3.3.20射频插入损耗
在频率达6.0GHz测量时,最大值为0.15/FdB(F的单位为GHz)。质量保证规定
鉴定分组如表6所示,其余均执行GJB681的规定。表6鉴定分组
下列任何一个元件号连接器
的提交和鉴定合1121
注①×为连接器壳体材料代号和对连接器的要求。1)表中所列以外的各个连接器只能各自进行鉴定。2)同组连接器的鉴定只能鉴定用相同材料制造的连接器。6
代表鉴定了下述连接器
SJ50681/73-94
附录A
连接器与配接电缆对照表
(补充件)
本附录给出了本规范规定的N系列(半硬电缆)插针接触件直角2级射频同轴插头连接器所配接的射频电缆,如表A1所示。表A1连接器与配接射频电缆对照表横线号
注:1)每种电缆的最新品种应适用。GJB973电缆
SFT-50-3-51
SFT-50-2-51
SFT-50-3-51
SFT-50-2-51
SFT-50-3-51
SFT-50-2-51
SFT-50-3-51
2)要求接上电缆进行试验时,所采用的电缆。附加说明:
本规范由中国电子技术标准化研究所归口。相应的MIL标准电缆!
130-RG4022)($3.58)
130-00001-00003
129-RG4012)($6.35)
130-RG4022($3.58)
130-00001-00003
129-RG4012)
130-RG4022)
130-00001-00003
129-RG4012)
130-RG4022)
130-00001~00003
本规范由中国电子技术标准化研究所和上海无线电十六厂起草。本规范主要起草人:徐俐弟、蔡庆。计划项目代号:B92035。
