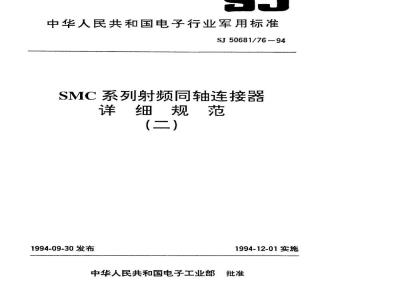

中华人民共和国电子行业军用标准SJ50681/76-94
SMC系列射频同轴连接器
详细规范
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准SMC系列（不接电缆）插针接触件印制电路板用2级射频同轴插座连接器详细规范Connectors,receptacleCoaxial,radiofraquency,(seriesSMC(uncabled),pin contact,printed circuit,class 2),detail specification for
SJ50681/76-94
本规范所规定的SMC系列（不接电缆）插针接触件印制电路板用2级射频同轴插座连接器，其全部要求由本规范和总规范GJB681作出规定。1范围
1.1主题内容
本规范规定了SMC系列(不接电缆)插针接触件印制电路板用2级射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中起连接作用的、具有螺纹连接机构的、供低功率使用的SMC系列（不接电缆）插针接触件印制电路板用2级射频同轴插座连接器。
1.3分类
1.3.1军用元件号
军用元件号为J50681/76-××××（横线号见表1）。2引用文件
GB9022-88
GJB681—89
SJ50681/46—94
3要求
手或动力驱动的压接工具总规范射频同轴连接器总规范
SMC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范3.1外形尺寸及设计和结构
3.1.1横线号和尺寸
横线号和连接器的尺寸A和B如表1所示。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
横线号\下载标准就来标准下载网
注：1)横线号为元件号中的一部分。3.1.2
2设计和结构
SJ50681/76-94
横线号和尺寸
尺寸A
3.94±0.25
3.18±0.25
2.36±0.25
连接器的设计和结构应符合图1的规定。20~26
注：①尺寸A和B见表1。
744±0.13
②所用未注尺寸的图示部分仅供参考。0
③结构任选，尺寸9.53是最大包络直径。P
安装孔
15.08±0.08
尺寸B（max）
2.54±0.20
5.08±0.05
④连接器的壳体应镀金，其镀层厚度最薄为1.27um，不应采用镀银底层。③连接器的界面应符合SJ50681/46图2的规定。1)4处。
2)4处，共焊脚用。
图1外形图
3.2额定值
标称阻抗：50α；
频率范围：0~4.0GHz；
电压额定值：海平面处的最高工作电压为335V（有效值），在海拔高度21000m处最高工作电压为85V(有效值）；
温度额定值：-65~165℃。
3.3性能要求
检验要求：
SJ50681/76-94
除3.3.1和3.3.2外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.3~0.4N.m。3.3.1啮合力和分离力
力矩：0.1N.mmax。
3.3.2插合特性
尺寸见图1。
3.3.3绝缘电阻
当连接器按GJB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为1000MQ。3.3.4中心接触件的固定性
轴向力：26.7Nmin（插合端），17.8Nmin（另-端）：力矩：0.02N.mmin。
3.3.5可焊性
对于质量一致性检验，可焊性试验应在B组试验顺序电压驻波比试验之后，连接器应按GJB360.18规定的方法进行试验，试验样品为5只连接器，不允许失效。3.3.6盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.7连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
初始试验：啮合力和分离力最大为62.3N；试验后：啮合力和分离力最大为62.3N，分离力最小为8.9N。3.3.8接触电阻
接触电阻应不大于表2规定的值。表2接触电阻
中心接触件
外接触件
3.3.9介质耐压
初始试验
环境试验后
连接器应按GJB360.27规定的方法进行试验，在海平面处，电压最小有效值为1000V。3.3.10高频振动
连接器应按GJB360.15方法中的试验条件B进行试验，不允许有电气不连续。3.3.11冲击（规定脉冲）
连接器应按GJB360.23方法中的试验条件C进行试验，不允许有电气不连续。3.3.12温度冲击
连接器应按GJB360.7方法中的试验条件B进行。3.3.13耐射频高位电压
频率：5.0MHzmin；
压：600Vmin（有效值）。
质量保证规定
SJ50681/76-94
连接器应按GJB681中规定的\质量保证规定\进行本规范规定的全部检验项目的检验。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和电子部第二十三研究所起草。本规范主要起草人：徐俐弟、赵士华。计划项目代号：B92040。
