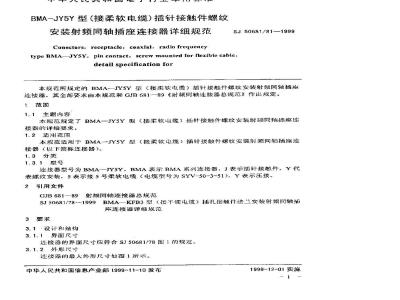

中华人民共和国电子行业军用标准BMA-JY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器详细规范Conectors, receptacle, coaxial, radio frequencySJ50681/81-1999
type BMAJYSY, pin contact, screw mounted for flexible cable,detail specification for
本规范所规定的BMA一JY5Y型（接柔软电缆）插针接触件螺纹安装射频间轴插座连接器，其全部要求由本规范和GJB681一89《射频同轴连接器总规范》作出规定。t范围
1.1主题内容
本规范规定了BMA-JY5Y型（接柔软出缆）插针接触件螺纹安装射频同轴插座连接器的详细要求，
1.2适用范围
本规范适用于BMA一-JY5Y型（接柔软电缆）插针接触件螺纹安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA-IYSY。BMA表示BMA系列连接器，J表示插针接触件，Y代表螺纹安装，5表示接5号柔软电缆（电缆型号为SYV-50-3-51），Y表示压接。2引用文件
GJB681—89射频同轴连接器总规范SJ50681/78—1999BMA—KFB3型（接-卡硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1设计和结构
3.1.1界面尺寸
连接器的界面尺寸应符合SJ50681/78图1的规定。3.1.2外形尺寸
避接器的最大外形尺寸如图1所示。中华人民共和国信息产业部1999-11-10发布t999-12-01实施
3.1.3安装要求
外形尺寸
SJ 50681/81--1999
BMA-JY5Y
图1连接器的最人外形尺寸
安装要求应符合SJ50681/78中3.1.3的有关规定。3.2额定值
标称阻抗：50Q：
频率范围：0～18GHz;
温度范围：-65~125°℃。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34N，max
分离力：6.67N，max。
3.3.2·绝缘电阻
5000 MQ. min.
3.3.3中心接触件的固定性
26.7 N, min。
3.3.4盐雾
适用，试验条件B—48h。
3.3.5电压驻波比
1.14+0.014 f (f单位为 GHz)，max。3.3.6连接器的耐久性
1000次。
3.3.7接触电阻
接触件的接触电阻应不大于表1规定的值。5.7
安装孔尺寸
TYKAOIKAca-
被溉件
中心接触件
外接触件
外接件到电缆
3.3.8介质耐压
1 000 Vr.m.s..
3.3.9高频振动
适用，试验条件B。
3.3.10冲击（规定脉冲）
适用，试验条件A。
3.3.11漏度冲击
适用，试验条件B。
3.3.12耐湿
SJ 50681/81-1999
表1接触电阻
初始值
适用，绝缘电阻：200MQ，miriWww.bzxZ.net
3.3.13电晕电平
250 V, min.
3.3.14耐射频高电位电压
5 MHz. 1 000 Vr.m.s..
3.3.15电缆保持力
133.4 N. min.
3.3.16射频泄满
-60 dB, min.
3.3,17射频插入损耗
0.06FdB(单位为GHz)，max。
附加说明：
本规范由中国电子技术标准化研究所虹I。本规范由中国电子技术标准化班究所负贡起草。本规范主妥起草人：吴正平潘京霞。计划项目代号：B72005。
环境试验后
