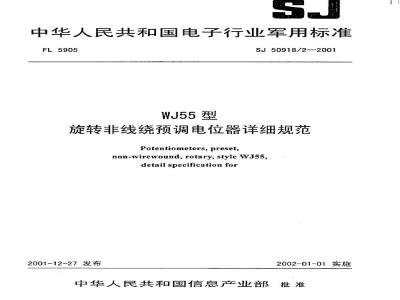

中华人民共和国电子行业军用标准FL5905
WJ55型
SJ50918/2—2001
旋转非线绕预调电位器详细规范Potentiometers,preset
non-wirewound,rotary,styleWJ55detail specification for
2001-12-27发布www.bzxz.net
2002-01-01实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准WJ55型
旋转非线绕预调电位器详细规范Potentiometers,preset,
non-wirewound,rotary,style,WJ55,detail specification for
SJ50918/2—2001
本规范规定的WJ55型旋转非线绕预调电位器，其全部要求由本规范和GJB918—90《非线绕预调电位器总规范》作出规定。1范围
1.1主题内容
本规范规定了WJ5S型旋转非线绕预调电位器的详细要求。1.2适用范围
本规范适用于特性B、特性C和特性F的WJ55型旋转非线绕预调电位器。引用文件
GJB918-90非线绕预调电位器总规范3要求
3.1设计和结构
电位器的设计、结构及外形尺寸应符合图1的规定。9.5
注：①起子档尺寸：长×宽×深=3.2mm×0.9mm×0.9mm：②除非另有规定，公差应为土0.12mm：③本产品的正常安装方法指使用插脚安装图1P型引出端电位器
中华人民共和国信息产业部2001-12-27发布5±0.3
2002-01-01实施
3.2引出端
SJ50918/2—2001
特性B、特性C和特性F的电位器均设有P型引出端。3.3额定功率
特性B：在70C时的额定功率为0.5W；特性C和特性F：在85℃时的额定功率为0.5W。3.4标称阻值和最高额定连续工作电压标称阻值和最高额定交流或直流连续的工作电压应按表1的规定。3.5有效电行程
有效电行程应不小于260°。
标称阻值和最高额定连续工作电压表1
标称阻值
1000000
2000000
3.6启动力矩
启动力矩应不大于35mN·m。
4质量保证规定
4.1抽样和检查
抽样和检查应按GJB918的规定。4.2介质耐电压
最高额定交流或直流连续工作电压V
试验电压值：在正常火气压下应为900V交流有效值电压；在低气压下应为350V交流有效值电压。5交货准备
5.1交货准备应按GJB918的规定。6说明事项
6.1在GJB918说明中的规定适用于本规范。6.2质量
电位器的质量应不火于0.75g。
附加说明：
SJ50918/2--200t
本规范由信息产业部电子第四研究所归口。本规范由西京电气总公司四三一O厂和信息产业部电子第四研究所负责起草。本规范主要起草人：冯涛、彭伟、肖爱武。计划项目代号：B92003。
