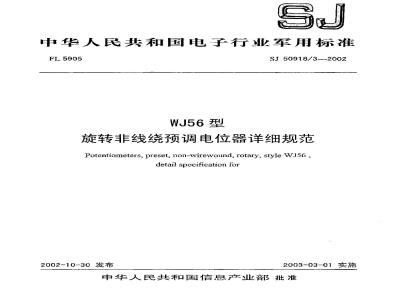

中华人民共和国电子行业军用标准FL5905
WJ56型
SJ 50918/3-2002
旋转非线绕预调电位器详细规范Potentiometers, preset, non-wirewound, rotary, style WJ56 ,detailspecificationfon
2002-10-30发布
2003-03-01 实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准WJ56型转非线绕预调电位器详细规范Potentiometers, preset, non-wirewoumnd, rotary, style WJ56,detail specification for
TKAONKAa-
SJ50918/3--2002
本规范规定的WJ56型旋转非线绕预调电位器，其全部要求由本规范和GJB918-90《非线绕预调电位器总规范》作出规定。免费标准bzxz.net
1.1主题内容
本规范规定了WJ5型旋转罪线绕预调电位器的详细要求。1.2适用范围
本规范适用于特性B、特性C和特性F的WJS6型旋转非线绕预调电位器。2．引用文件
GJB918-—90料线绕预调电位器总规范3要求
3.1设计和结构
电位器的设计一结构及外形尽寸应符合图的规定2.50
注：①起子槽尺寸：长x宽×深=3mm×0.6mm×0.8mm：②除非另有规定，公差应为士0.12 mm：③本产品的正常安装方法指使用插脚安装。图1P型引出端电位器外形图
中华人民共和国信息产业部2002-10-30发布0.60
2003-03-01实施
3.2引出端
SJ50918/3—--2002
特性B、特性C和特性F的电位器均设有P型引出端。3.3额定功率
特性B：在70℃时的额定功率为0.5W：特性C和特性F：在85C时的额定功率为0.25W。3.4标称阻值和最高额定连续工作电压标称阻值和最高额定交流或直流连续的工作电压应按表1的规定。3.5有效电行程
有效电行程应不小于210°
3.6启动力矩
启动力矩应不大于20 mN·㎡。
表1标称阻值和最高额定连续工作电压标称阻值
50 000
100000
200000
500 000
1000 000
2 000000
4质景保证规定
4.1抽样和捡查
抽样和检查应按GJB918的规定。4.2介质耐电压
最高额定交流或直流连续工作电压0.25w
试验电压值：在正常大气压下应为600V交流有效值电压；在低气压下应为250V交流有效值电压。4.3可焊性
老化条件1a：h蒸气老化。
5交货准备
5.1交货准备应按GJB918的规定。2
说明事项
SJ50918/3—2002
6.1在GJB918说明中的规定适用于本规范。2质量
电位器的质量应不大于0.5g。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范中西京电气总公司四三一0厂负责起草。本规范主要起草人：张英侠、肖爱武。计划项目代号：B11003。
YYKAONYKAca
