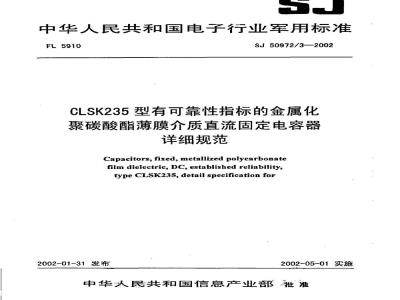

中华人民共和国电子行业军用标准FL5910
SJ50972/3—2002
CLSK235型有可靠性指标的金属化聚碳酸酯薄膜介质直流固定电容器详细规范
Capacitors, fixed, metallized polycarbonatefilm dielectric, DC, established reliability,typeCLSK235,detail specificationfor2002-01-31发布
2002-05-01实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准CLSK235型有可靠性指标的金属化聚碳酸酯薄膜介质直流固定电容器详细规范
Capacitors,fixed,metallized polycarbonatefilmdielectric,DC,establishedreliabilitytypeCLSK235detail specification for
SJ50972/3—2002
本详细规范应与GJB972—90《有可靠性指标的塑料膜或金属化塑料膜介质直流或交直流非金属壳固定电容器总规范》一起使用。1范围
1.1主题内容
本详细规范规定了CLSK235型金属化聚碳酸酯薄膜介质直流固定电容器的结构、外形尺寸、额定值以及对GJB972—90《有可靠性指标的塑料膜或金属化塑料膜介质直流或交直流非金属壳固定电容器总规范》的补充和特殊规定1.2适用范围
本详细规范主要适用于CLSK235型和C73型金属化聚碳酸酯薄膜介质直流固定电容器，在封闭或密封的系统内作隔直流、滤波和旁路电路中使用的。2引用文件
GJB360A一96电子及电气元件试验方法GJB972—90有可靠性指标的塑料膜或金属化塑料膜介质直流或交直流非金属壳固定电容器总规范
3要求
3.1结构及外形尺寸
采用阻燃性塑料外壳，环氧树脂灌封，径向引出。外形尺寸见图1和表1。中华人民共和国信息产业部2002-01-31发布2002-05-01实施
电容量
额定电压
见表1。
3.3标称电容量
见表1
尺寸（mm）
3.4电容量允许偏差
J、K和M。
3.5工作温度范围
-55℃~125℃.
3.6额定温度
-85℃。
3.7特性代号
3.8失效率等级
SJ50972/3—2002
uturon
标称电容量、
外形尺寸及额定电压
最大质盘
尺寸（mm）
最大质盘
3.9绝缴电阻
SJ50972/3—2002
当按GJB972—90第4.7.6条规定进行试验时，其绝缘电阻不应小于表2所规定的相应值。表2绝缘电阻
测试温度
125℃
标称电容盟
《0.22μF
≤0.1μF
≤0.1μF
注：1）测得的绝缘电阻（MQ）乘以电容量（μF）所得的乘积。3.10低温试验和电容盘随温度变化应符合GJB9723.20的规定。
最小绝缘电阻（引出端一引出端）150000MQ
30000MQ-MF)
10000MQ
1000MQ.F)
1000M2
100MQ·μF\
其中，对于鉴定检验中，绝缘电阻应不小于本规范表2规定的125℃C时的最小值。3.11温度冲击
应符合GJB9723.21的规定。
其中，在25C时，引出端间的绝缘电阻应不小于本规范表2规定值的50%。3.12耐湿
应符合GJB972—90第3.21条的规定。其中，在25°C时，引出端间的绝缘电阻应不小于本规范表2规定值的50%。3.13在高环境温度下的电压减额在高于85℃工作时，额定电压应减额，其减额电压按每上升1℃额定电压下降1.25%计算，即工作在125°C时，应按85°℃时的额定电压值减额50%。3.14标志
电容器上标志应包括以下内容：电容器型号
标称电容量
标称电容量允许偏差
额定电压
生产年月
失效率等级
4质量保证规定
4.1质量一致性检验
4.1.1周期检验
符合GJB972-90第4.6.2条的规定，其中试验分组、抽样方案、试验顺序按表3规定。3
1分组（每3个月）
可焊性
1A分组（每6个月）
低温试验和电容量随温
度变化
温度冲击和浸水
1B分组（每6个月）
寿命（加速条件）
1C分组（每12个月）
125℃时寿命试验（验证
试验）
2分组（每6个月）
耐焊接热
高频报动
冲击（规定脉冲）免费标准bzxz.net
引出端强度
2A分组（每6个月）
耐溶剂
SJ50972/3—2002
3B组检验
技术要求条款1)
3.20及本规范的3.10
3.21及本规范的3.11
3.22及本规范的3.12
试验方法条款
4.7.18及本规范4.2.1规
4.7.19.3.2
注：1）技术要求和试验方法条款引自GJB972—90。2）一个样品有一个或多个缺陷应当认为是一个不合格品。4.2检验方法
4.2.1耐湿
受检验
的样品数
至少10
不合格品数2)
电容器按GJB972—90第4.7.18条及GJB360A—96方法106进行试验时，步骤7b试验（振动）不再进行。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由国营七一五厂负责起草。本规范主要起草人：谢波、孔清枝。计划项目代号：B92016。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
