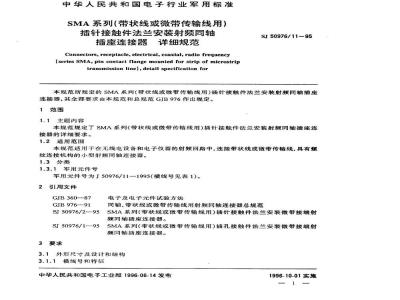

中华人民共和国电子行业军用标准SMA系列（带状线或微带传输线用）插针接触件法兰安装射频同轴
插座连接器详细规范
Connectors,receptacle,electrical,coaxial,radiofrequency(series SMA,pin contactflangemountedfor strip ofmicrostriptransmission line),detail specificationforSJ50976/11-95
本规范所规定的SMA系列（带状线或微带传输线用）插针接触件法兰安装射频同轴插座连接器，其全部要求由本规范和总规范GJB976作出规定。1范围
1.1主题内容
本规范规定了SMA系列（带状线或微带传输线用）插针接触件法兰安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于在无线电设备和电子仪器的射频回路中，连接带状线或微带传输线，具有螺纹连接机构的小型射频同轴连接器。1.3分类
1.3.1军用元件号
军用元件号为J50976/11一1995（横线号见表1）。2引用文件
GJB360-87
GIB976-91
SJ50976/2--95
SJ50976/1-95
3要求
电子及电子元件试验方法
同轴，带状线或微带传输线用射频同轴连接器总规范SMA系列（带状线或微带传输线用）插针接触件法兰安装微带接端射频同轴播座连接器。
SMA系列（带状线或微带传输线用）插孔接触件法兰安装微带接端射频同轴插座连接器。
3.1外形尺寸及设计和结构
3.1.1横线号和特征
中华人民共和国电子工业部1996-06-14发布1996-10-01实施
SJ50976/11-95
横线号和连接器的特征如表1所示。表1横线号和特征
横线号特征\)
310012)
310022)
310033)
310043)
3100531
3100621
310072)
310082)
310092)4)
310103)
310113)
310123)
310133)
3101434)
注：1)
外形图号
过渡插针尺寸
0.51±0.05
1.27±0.05
0.51±0.05
1.27±0.05
0.51±0.05
1.27±0.05
0.51±0.05
1.27±0.05
表中的横线号为元件号中的横线号。2）2孔法兰安装。
3）4孔法兰安装。
4）终端直径为1.27mm。
3.1.2设计和结构
过渡插针图号
J50976/11—31001J50976/11—31005J50976/11—3100613.41max
9.91±0.13
1.65±0.25
0-0-25
Slmins
2-$2.59-8:
尾端介质尺寸
15.88±0.25
15.88±0.25
$0.902-0.940
3.30±0.13
6.60±0.25
SJ50976/11-95
J50976/11-31002J50976/11-—31007J50976/1131008J50976/11-31009
9.91±0.13
1.65±0.25
0.53±0.10
40.9020.9.40
3.56±0.13
7.14±0.25
J50976/11—31003J50976/11—31010J50976/11—3101113.4Imax
9.91±0.13
1.65±0.25
q0.9020.940
SJ50976/11—95
J50976/11—31004J50976/11—31012J50976/11—31013J50976/11--310143.X
9.91±0.13
1.65±0.25
0.53±0.10
注：①建议用2号螺纹的螺钉进行安装。4.32
所有未注尺寸的图示部分仅供参考。②
42.59-8.9
带有插针接触件的SMA系列连接器界面应符合SJ50976/2的规定。?
④a处为基准面。
外形图
2.54±0.25
1.91±0.13
08-60p
DRO1SA?
$0.902-0.940
尺寸A
0.51±0.05
1.27±0.05
3.2额定值
标称阻抗：50Q；
1.85±0.25
频率范围：0~18.0GHz；
SJ50976/11-95
2.54-8.25
18.44±0.25
图2过渡插针
图3尾端介质
尺寸A
0.51±0.05
1.27±0.05
尺寸A
1.78±0.05
3.35±0.05
15.88±0.05
电压额定值：海平面处的最高工作电压为335V（有效值）；在21000m处最高工作电压为150V（有效值）；
温度额定值：-65~105℃。
3.3性能要求
检验条件：
除3.3.1和3.3.2外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.79~1.13N·m。Www.bzxZ.net
3.3.1啮合力和分离力
力矩：0.23Nmmax。
3.3.2连接机构的耐力矩
耐力矩：1.69Nmmin。
3.3.3非磁类材料的磁导率
SJ50976/11-95
连接器非磁类材料的磁导率应符合GJB976中3.8的规定。3.3.4插合特性
尺寸见图1。
中心接触件（插孔）
稳定尺寸用标准规直径：0.953+0.003mm；标准规表面粗糙度：0.4um；
标准规插入深度：0.76或1.14mmmin；插入次数：3次。
插入力试验
钢制标准规直径：0.940+0.003mm；标准规表面粗糙度：0.4μm；
标准规插入深度：1.27或1.91mmmin；插入次数：1次；
插入力：13.3Nmax。
拔出力试验
钢制标准规直径为：0.902-0.003mm；标准规表面粗糙度：0.4μm；
标准规插入深度：1.27或1.91mm；拨出力：0.3Nmin。
图4测试用标准规
3.3.5绝缘电阻
当连接器按GIB360.28方法中的试验条件B进行试验时，绝缘电阻最小应为5000MQ。3.3.6中心接触件的固定性
轴向力：26.7Nmin；
力矩：0.03N·mmin。
3.3.7介质耐压
连接器应按GJB360.27规定的方法进行试验。试验电压最小为1000V（有效值）。3.3.8盐雾（腐蚀）
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.9电压驻波比(VSWR）
当测试频率范围从0.5~18.0GHz时，电压驻波比应小于1.35+0.01F（F的单位为GHz)。
SJ50976/11-95
电压驻波比测量程序步骤1中，该系统的电压驻波比应小于1.02+0.004F（F的单位为GHz)。
在电压驻波比测量程序步骤2中，该系统的电压驻波比应小于1.080+0.005F（F的单位为GHz)。
扫频电压驻波比测试装置中的标准精密转接器11P和11J的电压驻波比应小于1.025+0.002F(F的单位为GHz)。
在电压驻波比测量程序步骤3中，测试夹具（见GJB976中4.6.11的图1)的电压驻波比应小于1.05+0.005F(F的单位为GHz)。在电压驻波比测量程序步骤4中，测量被测连接器的电压驻波比。3.3.10射频传输损耗
连接器应按GJB976中4.6.12的规定进行试验，当测试频率为2~18.0GHz时，其传输损耗应小于0.07V/F(F单位为GHz)。3.3.11连接器的耐久性
至少要进行500次循环，最大速率为每分钟12次。循环后，连接器应满足插合特性以及啮合力和分离力的要求。
3.3.12接触电阻
接触电阻应不超过表2规定的有关数值表2接触电阻
被测件
初始试验
中心接触件
外接触件
3.3.13温度冲击
接触电
连接器应按GJB360.7方法中的试验条件A进行试验。3.3.14耐湿
环境试验后
连接器应按GJB360.6规定的方法进行试验，在高湿条件下不进行测量。从潮湿箱中取出后5min内，其绝缘电阻应不小于200Ma。3.3.15耐射频高电位电压
频率：5~7.5MHz:
电压：670Vmin（有效值）。
3.3.16连接机构保持力
连接机构保持力：266.9Nmin。
4质量保证规定
鉴定分组如表3所示，其余均执行GJB976的规定。组别
SJ50976/11-95
表3鉴定分组
下列任何一个元件代号连接器
的提交和鉴定合格1)213）
J50976/11—95
注：1）表中所列以外的各个连接器只能各自进行鉴定。同组连接器的鉴定只能鉴定用相同材料制造的连接器。2）
3）x为表面处理代号。
附加说明：
本规范由中国电子技术标准化研究所归口。代表鉴定了下列连接器3)
J50976/11—95
本规范由上海无线电十六厂、中国电子技术标准化研究所起草。本标准主要起草人：王苓荣、徐俐弟。计划项目代号：B22018。
