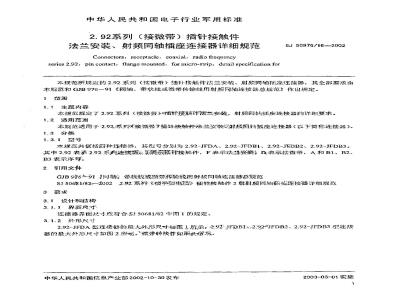

中华人民共和国电子行业军用标准2.92系列（接微带）插针接触件法兰安装、射频同轴插座连接器详细规范Connectors, receptacle, coaxial, radio frequencyseries 2.92, pin contact, flange mounted. for micro-strip, detail specification forSJ50976/162002
本规范所规定的2.92系列（接微带）插针接触件法兰安装、射频同轴插座连接器，其全部要求由本规范和GJB97G一91《同轴、带状线或微带传输线用射频同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了2.92系列（接微带插针接触件法兰安装、射频同轴插座连接器的详细要求。1.2适用范围
本规范适用于2.92系列接微帮插针按触件法兰安装送射赖同轴插座连接器（以下简称连接器）1.3分类
1.3.1型号
规范共括四种连接器，其型号分别为2.92-JFDA、2.92-JFDB1、2.92-JFDB2、2.92-JFDB3。其中2.92表示2.92系列连接器摇针接触件，F表示法兰安袋！D表示按微带，A和B1、B2、B3表示序号。
2引用文件
GJB976-91同输群孩载或微裁转输线用射频同轴连接器总规范SJ50681/8220022.92.系列接华班鞋）插针接触件2级射题同轴拍买连接器详细规范3要求
3.1设计和结构
3.1.1界面尺寸
连接器界面尽寸应符合SJ50681/82中图1的规定。3.1.2外形尺寸
2.92-JFDA型连接器的最大外形尺寸如图1所示，2.92-JFDBI2.92-JFDB2、2.92-JFDB3型连接器的最大外形尺寸如图2所承。微带转接性翅图3所示。中华人民共和国信息产业部2002-10-30发布2003-03-01实施
2.92-JFDB1
2.92-JFDB2
2.92 -JFDB3
SJ50976/16-—2002
600++98
3-2.6.8.%
8.64±0.09
图12.92-JFDA型连接器的最大外形尺寸2-02.6.8.06
8.64±0.09
10.2±0.09
12.2±0.09
12.5±0.09
图22.92-JFDB1至2.92-JFDB3型连接器的最大外形尺寸rrKAoNrKAca
3.2额定值
标称阻抗：502：
频率范围：0GH2--40GHz:
SJ 50978/16--2002
图3微带转接件的外形尺寸
电压额定值：在海平面处的最高工作电座为335V有效值），海技高度21000m处最高工作电压为85V（有效值）。
温度范围：-55℃～125℃
3.3性能要求
除3.3.1和3.3,外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.79N·m～1.13N·m。3.3.1啮合力和分离力
力矩：0.23N·mmax：
轴向力：不适用。
3.3.2连接机构耐力矩器
1.69 N .m min:
3.3.3非磁性材料的导胜学
3.3.4绝缘电阻
5 000 Ms min
3.3.5中心接触件的固定性
适用时，22Nmin。
3.3.6介质耐电压
1 000 Vr.m.s..
3.3.7盐雾wwW.bzxz.Net
适用，试验条件B。
3.3.8电压驻波比
1.10+0.008fmax（f单位为GHz.）)，3.3.9射频传输损耗
0.25 厅 dB max (（f单位为 GHz)。3.3.10连接器的耐久性
500次。
接触电阻
SJ50976/16--2002
接触件的接触电阻应不大于表1规定的值。表1接触电阻
中心接社件
外接触件
3.3.12温度冲击
适用：试验条件A。
3.3. 13耐湿
适用，试验后绝缘电阻：200 M2 min。3.3.14耐射频高电位电压
5 MHz~7.5 MHz, 670 Vr.m.s. min.3.3.15连接机构的保持力
保持力：266.9Nmin。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第四研究所负责起草。本规范主要起草入：吴正平、李明德、王一夫。计划项目代号：B02020。
初始值
环境试验后
KAONTKACa
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
