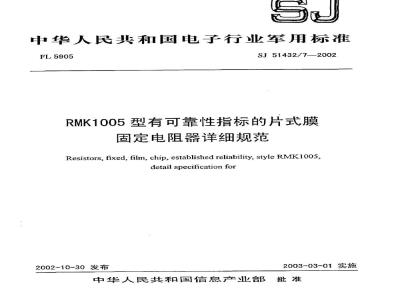

中华人民共和国电子行业军用标准FL5905
SJ51432/7—2002
RMK1005型有可靠性指标的片式膜固定电阻器详细规范
Resistors, fixed,film, chip,establishedreliability, styleRMK1005,detail specification for
2002-10-30发布
2003-03-01实施
中华人民共和国信息产业部批准中华人民共和国电子行业军用标准RMK1005型有可靠性指标的片式膜固定电阻器详细规范
Resistorsfixedfilm,chip,establishedreliability,styleRMK1005detail specification for
SJ51432/7-2002
本规范规定的RMK1005型有可靠性指标的片式膜固定电阻器，其全部要求由本规范和GJB1432A—99《有可靠性指标的片式膜固定电阻器急规范》作出规定1范围
1.1主题内容
本规范规定了RMK1005型有可靠性指标的片式膜固定电阻器（以下简称电阻器）的详细要求。1.2适用范围
本规范适用于RMK1005型有可靠性指标的片式膜固定电阻器。该电阻器包括特性E、H、K和M，以及除P型引出端外的所有引出端。2引用文件wwW.bzxz.Net
GJB1432A--99.有可靠性指标的片式膜固定电研器总规范3要求
3.1设计和结构
电阻器的设计、结构和外形尺寸按如下规定对引出端材料为D、T和W的电阻器，应符合图1的规定；对引出端材料为B、C、G和U的电阻器，应符合图2的规定。引出端
0.25±0.13
1.04±0.15
中华人民共和国信息产业部2002-10-30发布0.25±0.13
结构A
“单位为毫米
0.56±0.13
0.25~0.80
2003-03-01实施
3.2额定功耗
1.00±0.20
SJ51432/7-2002
0.20±0.10
0.25±0.10
图2结构B
0.50±0.10
单位为毫米
0.35±0.10
对特性K和M的电阻器，额定功耗为0.04W；对特性E和H的电阻器，额定功耗为0.02W。3.3元件极限电压
元件极限电压为25V直流或交流有效值。3.4阻值范围
阻值范围应符合表1的规定。
表1阻值范围
阻值允许偏差代号
3.5临界阻值
阻值允许偏差
最小阻值
最大阻值
1000000
1000000
1000000
1000000
1000000
对特性为K和M的电阻器，临界阻值为15.4k2：对特性为E和H的电阻器，临界阻值为30.9k24质量保证规定
4.1安装牢固性
4.1.1锡焊安装牢固性（适用于B型引出端）施加的推力应为10N。
4.1.2粘接安装牢固性（适用于C、D、G、T和U型引出端）施加的推力应为5N。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范中国振华（集团）科技股份有限公司云科分公司和信息产业部电子第四研究所负责起草。本规范主要起草人：李志英、张平、周瑞山、殷志茹。计划项目代号：B11001。
