SJ 51520.2-1998 CA410型模压固体电解质钽电容器详细规范
SJ51520.2-1998
标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

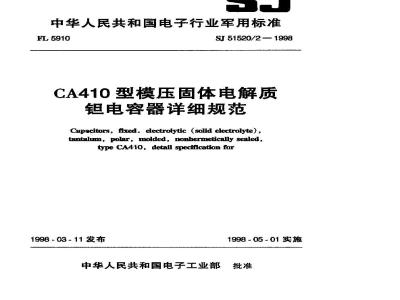

中华人民共和国电子行业军用标准FL5910
SJ51520/2—1998
CA410型模压固体电解质
钼电容器详细规范
Capgcitors, fixed. electrobytic (solid electrolyte).tantalum, polar, molded, ronhermetically sealed,type CA410, detail specification for1998-03-11发布
1998 - 05 - 01 实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准CA410型模压固体电解质银电容器详细规范
Capacitors, fixed. ekectrolytic (sotid electrodyte)tantalum, polar, moded, nonhermetically seaked,type CA410, detail specification forSI51520/2—1998
本规范规定的电容器，其全要求史本规范和总规范GJB1520-92《非气密封型固体电解质钮电容器总规范》作出规定。1范围
1.1主题内容
本规范规定了CA4IO型模压固体电解质钽电容器的工作温度范围、外形尺寸、额定电压、标称电容量及其允许偏差，以及对总规范G报1520的补充规定。1.2适用范
本规范适用于CA410型模压封装、非气密封、极性烧结阳极固体电解质钼电容器。2引用文件
GJB1520一92非气密封固体电解质电容器总规范3要求
3.1设计和结构
3.1.1电容器的结构、外形尺寸和最大重量应符合图1和表1的规定：3.1.2、电容器的额定电压、标称电容量、降额电压、浪涌电压见表2规定。中华人民共和国电子工业部1998-03-11发布1998-05-01实施
TYKAONKAca-
外壳代号
SJ51520/2-1998
外形尺业
标称电容量、降额电压、浪涌电压表电容器的额定电压，
额定电压
降额电压
浪涌电压
尺寸代号
最大重量
注：有括号者为非标规格。
3.2封装
采用模压封装。
3.3使用环境温度
最高工作温度：125℃；
额定温度：85℃；
最低工作温度：55%℃
3.4直流漏电流
SJ 51520/2 - 1998
电容器在试验的标准大气条件下的漏电流应不超过下列公式计算值：fg=0.01CgUg或0.5μA，取0.5uA式中：Io—直流漏电流(μA);
CR标称电容量（pF);
Un—额定电压(V)。
3.5标称电容量及其充许偏差
电容器的实际电容量应符合表2规定，电容器的实际电容量与标称电容量之间的允许偏差为±10%、±20%。
3.6损耗角正切
电容器在试验的标谁大气条件下的损耗角正切应不超过下列规定值：当CRμF，
Ch = 1.5 ~ 68μF,
GR = 100 ~ 220μF,
Gx = 330 - 470μF.
3.7浪涌电压
tgoom4%;
tg80s6%
tgo8%;
tgous10%。
电容器上施加的浪涌电压见表2的规定，自流漏电流：应不超过3.4的规定值；电穿量：变化量应不超过初始测量值的±5%；损耗角正切：应不超过3.6的规定值。3.8温度冲击
TTKAONKAa-
SJ 51520/2. - 1998
直流漏电流：应不超过3.4条的规定值；电容量：变化量应不超过初始测量值的士10%；损耗角正切：应不超过3.6的规定值。3.9耐凝
直流漏电流：应不超过3.4的规定值；电容量：变化量应不超过初始测量值的±10%；耗角正切：应不超过3.6的规定值。3.10高、低温稳定性
第1步(25℃)：
直流漏电流：应不超过3.4的规定值：电容量：在标称电容量的允许偏差范围内：损耗角正切：应不超过3.6的规定值。第2步（-55℃)：
电容量：变化量应不超过第1步测量值的±10%：损耗角正切：应不超过3,6的规定值的1.2倍第3步(25)：
直流漏电流：应不超过3.4的规定值；电容量：变化量应不超过第1步测值的±5%；损耗角正切：应不超过3.6的规定值。第4步（85℃)：
直流满电流：应不超过3.4的规定值的10倍：电容量：变化量应不超过第1步测最±10%；损耗角正切：应不超过3.6规定值。第5步（125℃）（施加降额电压）：漏电压；应不超过3.4规定值的12.5倍；电容量：变化量应不超过第1步测量值的±12%；损耗角正切：应不超过3.6的规定值。第6步（25℃)：
漏电流：应不超过3.4的规定值；电容量：变化量应不超过第1步测量值±5%；损耗角正切：应不超过3.6的规定值。3.11耐溶剂
满电流：应不超过3.4的规定值；电容量：变化量不超过初始测量值的±2%；损耗角正切：应不超过3.6的规定值。3.12寿命（鉴定检验）
3.12.185℃寿命1000h
在25℃ 下：
直流漏电流，应不超过3.4的规定值的2倍；4
SJ 51520/2 1998
电容量：变化量应不超过试验前测量值的±10%：损耗角正切：应不超过3.6的规定值。3.12.2125°℃1000h（施加降额电压）抽样数：24支；
允许失效数：「支。
在25℃下：
漏电流：应不超过3.4的规定值的2倍；电容量：变化量不超过初始测量值的±10%；损耗角正切：应不超过3.6的规定值。试验方法：除试验溢度与误差按125t*℃外，其余按GJB1520中第4.7.15条规定。3.13寿命（C组检验）1000h
3.13.185℃寿命
在25下：
漏电流：应不超过3.4规定值的2倍；电容量：变化量应不超过初始测量值的+10%；损耗角正切：应不超过3.6的规定值。3.13.2125℃寿命
抽样数：24支：
允许失效数：1支。
在25℃ 下:此内容来自标准下载网
漏电流：应不超过3.4规定值的2.5倍：电容量：变化量应不超过初始测量值的±20%；损耗角正切：应不超过3.6的规定值。试验方法：同3.12.2规定，试验温度为125+4℃。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由国营第四三二六」起草。本规范主要起草人：袁其兴，方鸣，李黎。计划项目代号：B52018。
TTTKAON KAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
