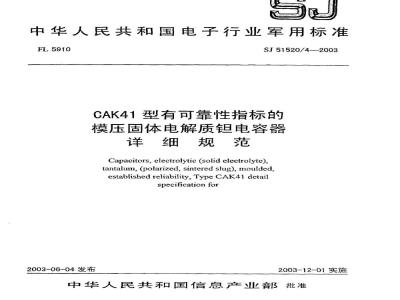

中华人民共和国电子行业军用标准FL5910
SJ51520/4—2003
CAK41型有可靠性指标的
模压固体电解质钼电容器
详细规范
Capacitors, electrolytic (solid electrolyte)tantalum, (polarized, sintered slug), mouldedestablished reliability,TypeCAK41detailspecification for
2003-06-04发布
2003-12-01实施
中华人民共和国信息产业部批准前
SJ51520/42003
本规范是GJB1520-92《非气密封固体电解质钼电容器总规范》的相关详细规范。本规范的附录A是规范性附录。
本规范由信息产业部电子第四研究所归口。本规范起草单位：国营第四三二六厂。本规范主要起草人：杨国江、周文玉、李舒平1范围
CAK41型有可靠性指标的
模压固体电解质电容器
详细规范
SJ51520/4-2003
本规范规定了CAK41型有可靠性指标的模压固体电解质电容器的结构、外形尺寸、技术要求及试验方法。
本规范适用于模压封装、烧结阳极、极性、单向引出的CAK41型有可靠性指标的模压固体电解质钼电容器。
2引用文件
“下列文件中的有关条款通过引用而成为本规范的条款。凡注白期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修改版本都不适用于本规范，但提倡使用本规范的各方探讨使用最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本规范”GJB1520—92《非气密封固体电解质银电容器总规范》GJB2649-96《军用电下元件失效率抽样方案和程序》GJB360A--96《电子及电金充器件试验方法》GJB546A-96电子元器作质量保证大钢双3要求
3.1总则
铝电容器应符合本规范和GJB1520规定的所有要求ef
规范的要求与总规范不一致时，应以本规范为准。
3.2电容器的设计、结构、外形尺守应符答图1中所示和表1市给出的规定。3.3电容器的额定电压“标称电容量、降额电压、浪涌电压应符合表1中给出的规定3.4封装
采用模压封装。
单位为毫米
注：产品标志中正极符号“+”所对应的引线为正极引线图1
SJ51520/4-2003
额定电压
降额电压
浪涌电压
外形尺寸
：S值不做检测要求。
3.5工作温度范围
最高工作温度：125℃
额定温度：85℃
最低工作温度：-55℃
3.6失效率等级
应符合表2中给出的规定。
额定电压、降额电压、浪用电压、标称电容量
电容量
指数分布失效率等级符号
3.7直流漏电流
表2失效率等级
最大失效率
%/1000h
SJ51520/4—-2003
电容器在正常大气条件下（25℃）的直流漏电流（μA）应不超过0.01倍标称电容量（μF）与额定电压（V）的乘积或0.5μA（取大者）。3.8标称电容量及允许偏差
电容器的标称电容量应符合表1中给出的规定，电容器的实际电容量与标称电容量之间的允许偏差为±5%、±10%、±20%。
3.9损耗角正切
电容器在正常大气条件下（25℃）损耗角正切应不超过表3中给出的规定值。表3高、低温特性
标称电容量
100~220
330~470
电容量变化
-55℃A
3.10高、低温稳定性
步骤1（25℃）
漏电流：应不大于3.6条规定值
损耗角正切
电容量：应在标称电容量及允许偏差范围内；损耗角正切：应不大于表3中给出的规定值。步骤2（-55℃）：
125℃
JO0.01CRUR
(最大著)bZxz.net
电容量：与步骤1测量值相比，变化量应不大于本规范表3中给出的规定：损耗角正切：应不大于表3中给出的规定值。7步骤3（25℃）：
漏电流：应不大于3.6条规定值；电容量：与步骤1测量值相比，变化量应不大于土5%：损耗角正切：应不大于表3中给出的规定值。步骤4（85℃）：
漏电流：应不大于3.6条规定值的8倍：电容量：与步骤1测量值相比，变化量应不大于表3中给出的规定；损耗角正切：应不大于表3中给出的规定。步骤5（125℃）：
漏电流：应不大于3.6条规定值的10倍；流
125℃
SJ51520/4—--2003
电容量：与步骤1测量值相比，变化量应不大于表3中给出的规定损耗角正切：应不大于表3中给出的规定值。步骤6（25℃）：
漏电流：应不大于3.6条规定值：电容量：与步骤1测量值相比，变化量应不大于土5%：损耗角正切：应不大于表3中给出的规定值。3.11电压老化
直流漏电流：应不超过3.6条的规定值；电容量：应符合3.7条的规定：
损耗角正切：应不超过3.8条的规定值；3.12寿命
3.12.12000h（鉴定检验85℃）
25℃下：
漏电流：应不超过3.6条的规定值：电容量：变化量应不超过初始测量值的士5%：损耗角正切：应不超过表3中给出的规定值。85℃下：
漏电流：应不超过3.6条的规定值的8倍：3.12.22000h（C组检验和鉴定检验125℃）25℃下：
漏电流：应不超过3.6条的规定值：电容量：变化量应不超过初始测量值的土10%；损耗角正切：应不超过表3中给出的规定值。125℃下：
直流漏电流：应不超过3.6条的规定值的10倍：3.12.310000h（延长寿命试验85℃）25℃下：
漏电流：应不超过3.6条的规定值的4倍：电容量：变化量应不超过初始测量值的土10%；损耗角正切：应不超过表3中给出的规定值：85℃下：
漏电流：应不超过3.6条规定值的20倍。3.13可焊性
电容器按4.6.3条的规定试验后，引线的浸焊部分应符合GJB360A--96中方法208的实心引线的判4质量保证规定
鉴定范围组别按表4划分
代表组划分
鉴定组代号
额定电压范围
4.2鉴定检验
SJ51520/4-2003
鉴定检验应在有关主管部门认可的试验室进行，试验样品应是生产中用正常使用的设备和程序所生产的产品。鉴定批准以表5规定的试验全部合格为依据，而且不必等待4.3a的延长寿命试验完成后才给予批准。
4.2.1样品数量
鉴定检验的电容器数量应符合本规范表5和附录A中的规定。4.2.2鉴定检验程序
电容器样品应按表5所示顺序承受规定的鉴定试验。全部样品均应承受1组检验，然后再将样品按表5规定分到2组到7组并承受各自组规定的检验。表5鉴定检验
检验项目
电压老化
直流漏电流
电容量
损耗角正切
外观和机械检查
冲击（规定脉冲）
高频振动
温度冲击
耐焊接热
引出端强度
高低温稳定性
浪涌电压
寿命（125℃下）
寿命（85℃下）
可焊性
溶剂性
要求章条号
3.3* 3.3.13.4*3.4.1
为GJB1520--92中的条款号。
4.3失效率等级鉴定（指数分布）试验方法章条号
样品数
失效率鉴定符合GJB2649—96的一般要求和详细要求以及下列细则：a）程序1一失效率等级的定级鉴定允许不合格数
应采用置信水平为60%的失效率抽样方案从M级开始进行定级鉴定。样品应经受表5第6组中规定的鉴定试验（见4.2）。在2000h鉴定试验完成之后，寿命试验的整个样本应按4.6.2.1的规定持续试验到10000h。
SJ51520/4-2003
b）程序2一失效率等级的升级鉴定对于失效率等级升到P级的升级鉴定，可将一种型号中两种或多种电压的数据累积；对于失效率等级升到R级和S级的升级鉴定，可将结构类似的几个型号的数据累积。）程序3一失效率等级的维持鉴定应采用置信水平为10%，维持周期ⅡI的抽样方案。无论在该周期内生产了多少批，应累积到维持鉴定所规定（见4.4f））的元件小时数。4.4鉴定合格资格的保持
承制方每隔六个月应以鉴定合格保持报告形式编写一份质量一致性检验结果摘要，还应包括失效率等级升级数据，并在报告到期后的30d内提交鉴定机构作为鉴定合格资格保持的依据。另外，当失效率等级表明承制方已不能维持鉴定合格的失效率等级或C组检验表明鉴定合格的产品未满足本规范的要求时，承制方应立即通知鉴定机构。在六个月周期内，只有提供证据表明满足了下列要求时，鉴定合格资格才能继续保持有效。
经鉴定机构核实承制方满足了GJB546A一96的要求：a)
承制方未更改产品的设计。设计的更改包括但不限于材料和工艺的更改；产品的规范要求没有作过影响产品特性的修改o
A组检验的拒收批不超过5%或一批，取较大者；d)
C组检验符合要求；
累积每个型号的所有失效率试验数据表明已维持了M、P、R或S级的失效率等级。4.5质量一致性检验
除以下规定外，其余按GJB1520--92的规定执行。4.5.1预筛选检验
提交进行A组检验的所有电容器都要按GJB152092表2规定的检验项目和顺序100%地进行筛选。筛选剔除的电容器大于5%时，则整批电容器拒收。4.5.2周期检验
周期检验由C组检验组成。C组检验的检验项目和顺序按表6的规定。C组检验的样品应从已通过A组和B组检验的检验批中抽取。
4.5.3抽样方案
按表6的规定，电容器样品应从首批生产的产品中抽取89支样品，此后每生产50万支电容器或每隔三个月从首批产品中抽取一次。这89支样品按表6的规定划分组。表6C组检验
试验项目
C1分组
冲击（规定脉冲）
高频振动
溢度冲击
C2分组
耐焊接热
引出端强度
C3分组
可焊性
耐熔剂性
试验方法
样品数
允许失效数
试验项目
C4分组
寿命（125℃2000h）
C5分组
寿命（85℃10000h）
（仅适用于指数分布）
，为GJB1520-92中的条款号
4.6检查与试验方法
4.6.1电压老化
表6（续）
试验方法
样品数
至少25
SJ51520/4—2003
允许失效数
电容器应在85℃土5℃下，加120%的额定电压，时间40h，电压老化电路串联电阻不超过39。电容器在室温下恢复后检查有无机械损伤4.6.2寿命
电容器应按下列细则试验：
a）安装方法：用夹具将电容器引线牢固地固定在试验装置试验温度和允许偏差“
1）对于鉴定试验：承受表5中5组试验的电容器，应在1254℃温度下进行试验：承受表5中6组试验的电容器，应在85℃温度下进行试验。2）对于C4组检验（2000h检验）电容器应在125$℃温度下进行试验：对于c,组检验10000h）电容器应在854℃温度下进行试验。c）工作条件，将额定电压（见表1）或125℃下的降额电压（见表逐渐加到电容器上（不超过5min，通过一个电压缓冲装置或通过一个能在5min之内将其短路的电阻器施加电压），除测量时间外应连续施加电压，电源的内阻（从每个电容器引出端看出）不应超过352。应采用电容器短路时至少能提供A电源的蓄电池或电源：试验条件：F（2000h））
试验期间的测量，在相应的温度下，应按4.74的规定在下列时间间隔测量直流漏电流：0；e
240 +8 h.1000sh:2 000*mh.
试验后的测量：电容器应恢复到25℃，标准大气条件下进行外观检查，以确定有无机械损伤。f)
然后分别按4.7.4、4.7.5\、4.7.6\的规定测量直流漏电流、电容量和损耗角正切。4.6.2.1延长寿命（指数分布）
除试验温度为85*℃和试验持续时间应为10000h外，应按4.6.2条的规定进行试验。在85℃温度下应按4.7.4的规定在下列间隔测量直流漏电流0240+h：1000-48h：2000+h，且以每隔2000h测量一次，直到10000+h为止。最后测量应符合4.6:2t的规定。4.6.3可焊性
电容器应按GJB360A—96中方法208及下列补充规定进行试验。a）每个电容器需要试验的引线数目：2个b)
老化条件1a：1h蒸汽老化；
浸渍深度：浸渍到离电容器本体不大于4mm处：d)
方法：焊槽法。
SJ51520/42003
A.1范围
附录A
(规范性附录）
鉴定检验程序
A.1.本附录详细说明了CAK41型有可靠性指标的模压固体电解质钼电容器鉴定检验的样品和有关资料的提交程序。
A.2提交
A.2.1单一型号提交法
所提交的样品由每个额定电压中的电容量最大者组成。A.2.2组合电压提交法
提交一个由每个电压组中的最低额定电压最大电容量89支样品和最高额定电压最大电容量的89支样品组成样本（见表I）
表A.1组合电压的提交
电压组
A.2.3材料证明书
额定电压的范围
样本大小
（均为最大电容量）
89支（最低额定电压）
89支（最高额定电压）
89支（最低额定电压）
89支（最高额定电压）
当提交鉴定样品时，承制方应提交一式二份证明，以证明电容器所用的材料是符合有关规范要求的。A.2.4产品说明
承制方应提供CAK41型钼电容器的详细说明。A.3鉴定合格的范围
电容量范围的鉴定合格仅限于或等于所提交的电容量范围。电容量允许偏差的鉴定合格仅限于所提交的允许偏差。电压额定值的鉴定合格仅限于所提交的电压组别。8
