本标准规定了建筑卫生陶瓷用解胶剂的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于建筑卫生陶瓷用解胶剂。 JC/T 1097-2009 建筑卫生陶瓷用添加剂 解胶剂 JC/T1097-2009 标准下载解压密码：www.bzxz.net

ICS,81.060.10
备案号：27677—2010
中华人民共和国建材行业标准　JC/T 1097—2009
建筑卫生陶瓷用添加剂解胶剂
Additives for building and sanitary ceramic:dispergators2009-12-04发布
2010-06-01实施

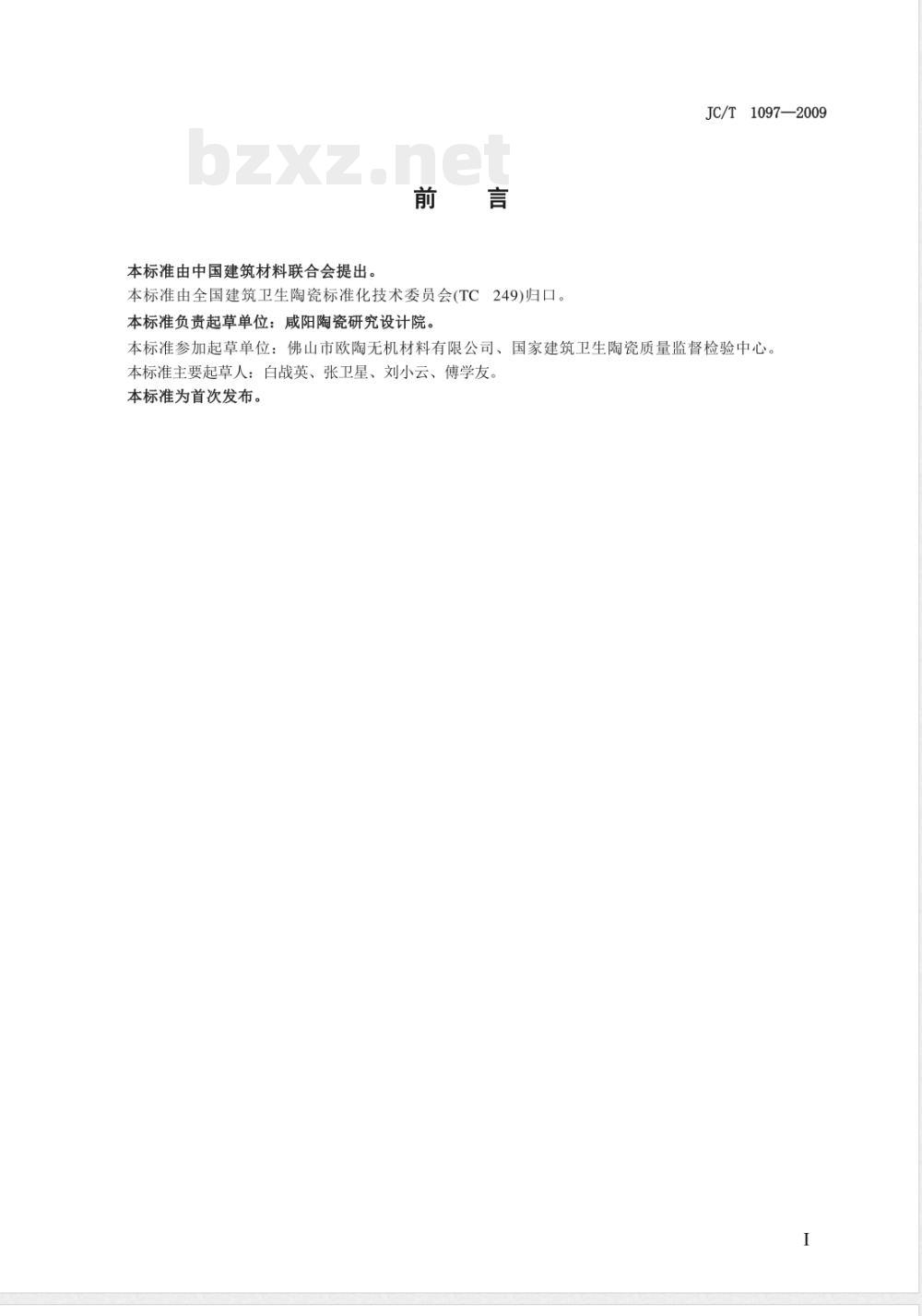

中华人民共和国工业和信息化部　发布本标准由中国建筑材料联合会提出。前言
本标准由全国建筑卫生陶瓷标准化技术委员会(TC本标准负责起草单位：咸阳陶瓷研究设计院。249)归口。
JC/T1097—2009
本标准参加起草单位：佛山市欧陶无机材料有限公司、国家建筑卫生陶瓷质量监督检验中心。本标准主要起草人：白战英、张卫星、刘小云、傅学友。本标准为首次发布。

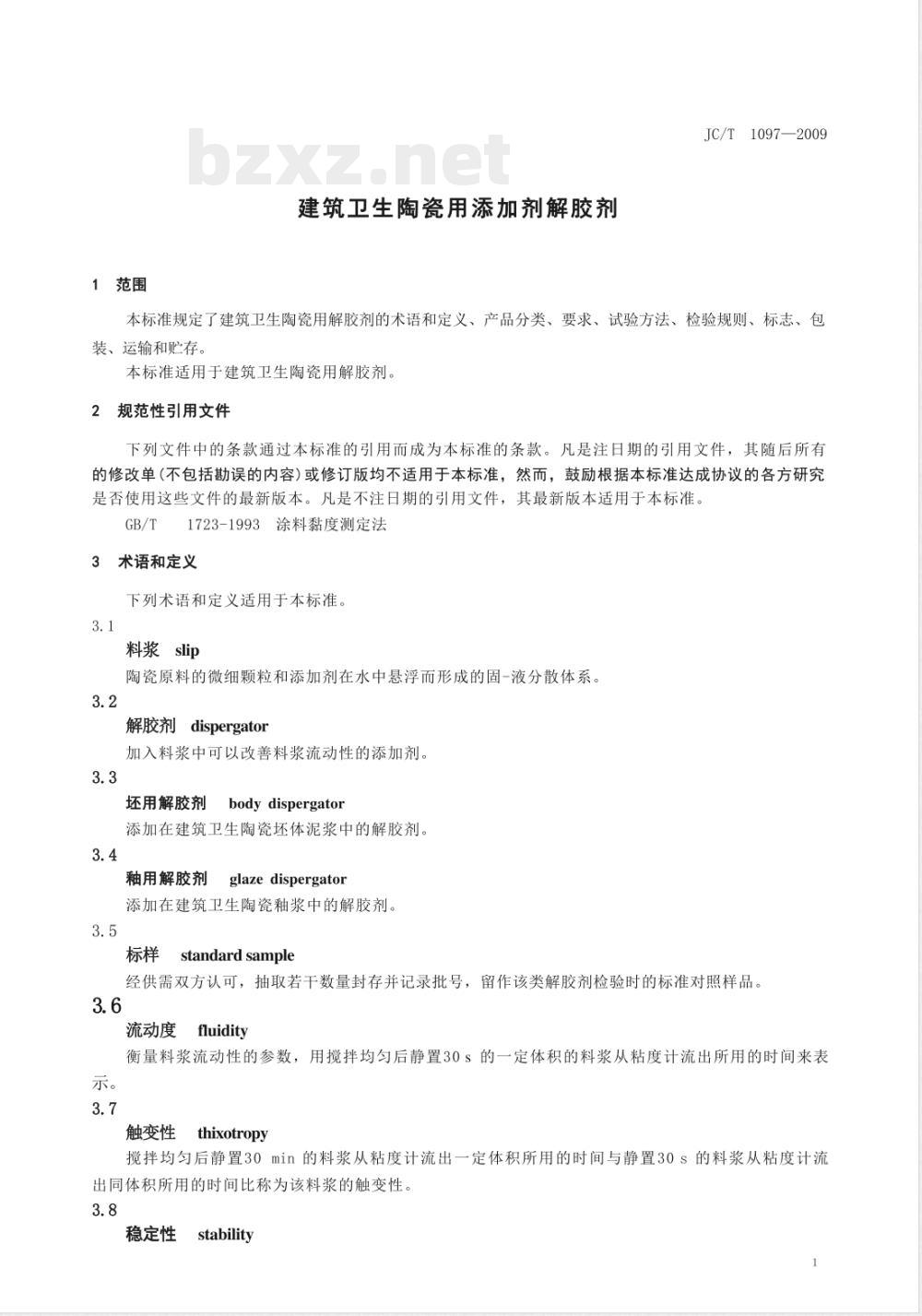

1范围
建筑卫生陶瓷用添加剂解胶剂
JC/T1097—2009
本标准规定了建筑卫生陶瓷用解胶剂的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑卫生陶瓷用解胶剂。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T
1723-1993涂料黏度测定法
3术语和定义bzxZ.net
下列术语和定义适用于本标准。3.1
料浆slip
陶瓷原料的微细颗粒和添加剂在水中悬浮而形成的固-液分散体系。3.2
解胶剂dispergator
加入料浆中可以改善料浆流动性的添加剂。3.3
bodydispergator
坏用解胶剂
添加在建筑卫生陶瓷坏体泥浆中的解胶剂。3.4
釉用解胶剂
glazedispergator
添加在建筑卫生陶瓷釉浆中的解胶剂。3.5
羊standardsample
经供需双方认可，抽取若干数量封存并记录批号，留作该类解胶剂检验时的标准对照样品。3.6
流动度fluidity
衡量料浆流动性的参数，用搅拌均匀后静置30s的一定体积的料浆从粘度计流出所用的时间来表示。
thixotropy
触变性
搅拌均匀后静置30min的料浆从粘度计流出一定体积所用的时间与静置30s的料浆从粘度计流出同体积所用的时间比称为该料浆的触变性。3.8
Estability
稳定性
JC/T1097—2009

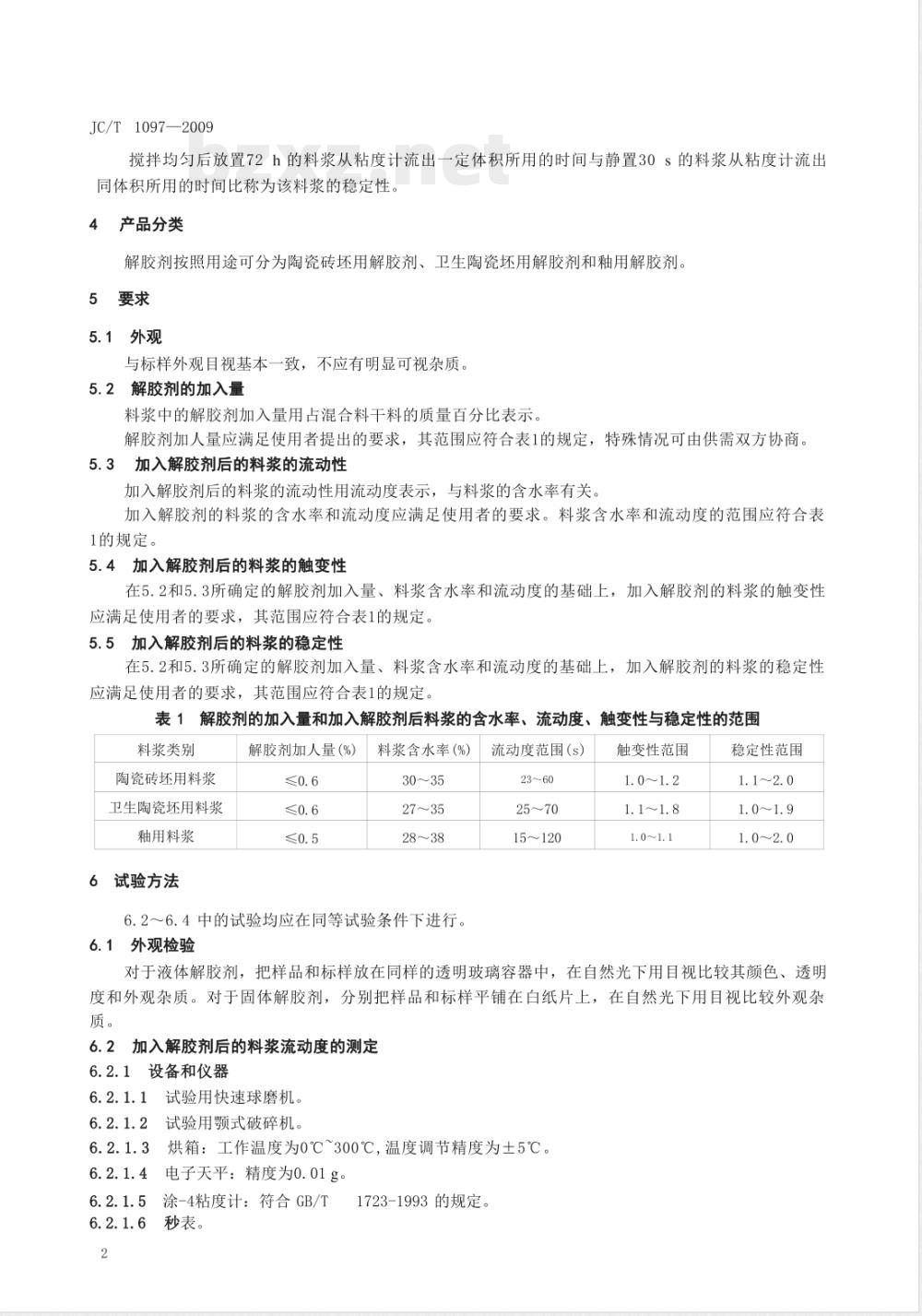

搅拌均匀后放置72h的料浆从粘度计流出一定体积所用的时间与静置30s的料浆从粘度计流出同体积所用的时间比称为该料浆的稳定性。4产品分类
解胶剂按照用途可分为陶瓷砖坏用解胶剂、卫生陶瓷坏用解胶剂和釉用解胶剂。5要求
5.1外观
与标样外观目视基本一致，不应有明显可视杂质。5.2解胶剂的加入量
料浆中的解胶剂加入量用占混合料干料的质量百分比表示。解胶剂加人量应满足使用者提出的要求，其范围应符合表1的规定，特殊情况可由供需双方协商。5.3加入解胶剂后的料浆的流动性加入解胶剂后的料浆的流动性用流动度表示，与料浆的含水率有关。加入解胶剂的料浆的含水率和流动度应满足使用者的要求。料浆含水率和流动度的范围应符合表1的规定。
5.4加入解胶剂后的料浆的触变性在5.2和5.3所确定的解胶剂加入量、料浆含水率和流动度的基础上，加入解胶剂的料浆的触变性应满足使用者的要求，其范围应符合表1的规定。5.5加入解胶剂后的料浆的稳定性在5.2和5.3所确定的解胶剂加入量、料浆含水率和流动度的基础上，加入解胶剂的料浆的稳定性应满足使用者的要求，其范围应符合表1的规定表1解胶剂的加入量和加入解胶剂后料浆的含水率、流动度、触变性与稳定性的范围料浆类别
陶瓷砖坏用料浆
卫生陶瓷坏用料浆
釉用料浆
6试验方法
解胶剂加人量（%）
）料浆含水率（%）流动度范围（s）≤0.6
30～35
27～35
28～38
6.2～6.4中的试验均应在同等试验条件下进行。6.1外观检验
25～70
15~120
触变性范围
稳定性范围
对于液体解胶剂，把样品和标样放在同样的透明玻璃容器中，在自然光下用目视比较其颜色、透明度和外观杂质。对于固体解胶剂，分别把样品和标样平铺在白纸片上，在自然光下用目视比较外观杂质。
6.2加入解胶剂后的料浆流动度的测定6.2.1设备和仪器
6.2.1.1试验用快速球磨机。
6.2.1.2试验用颚式破碎机。
6.2.1.3烘箱：工作温度为0℃~300℃，温度调节精度为土5℃。6.2.1.4电子天平：精度为0.01g。5涂-4粘度计：符合GB/T
秒表。
1723-1993的规定。

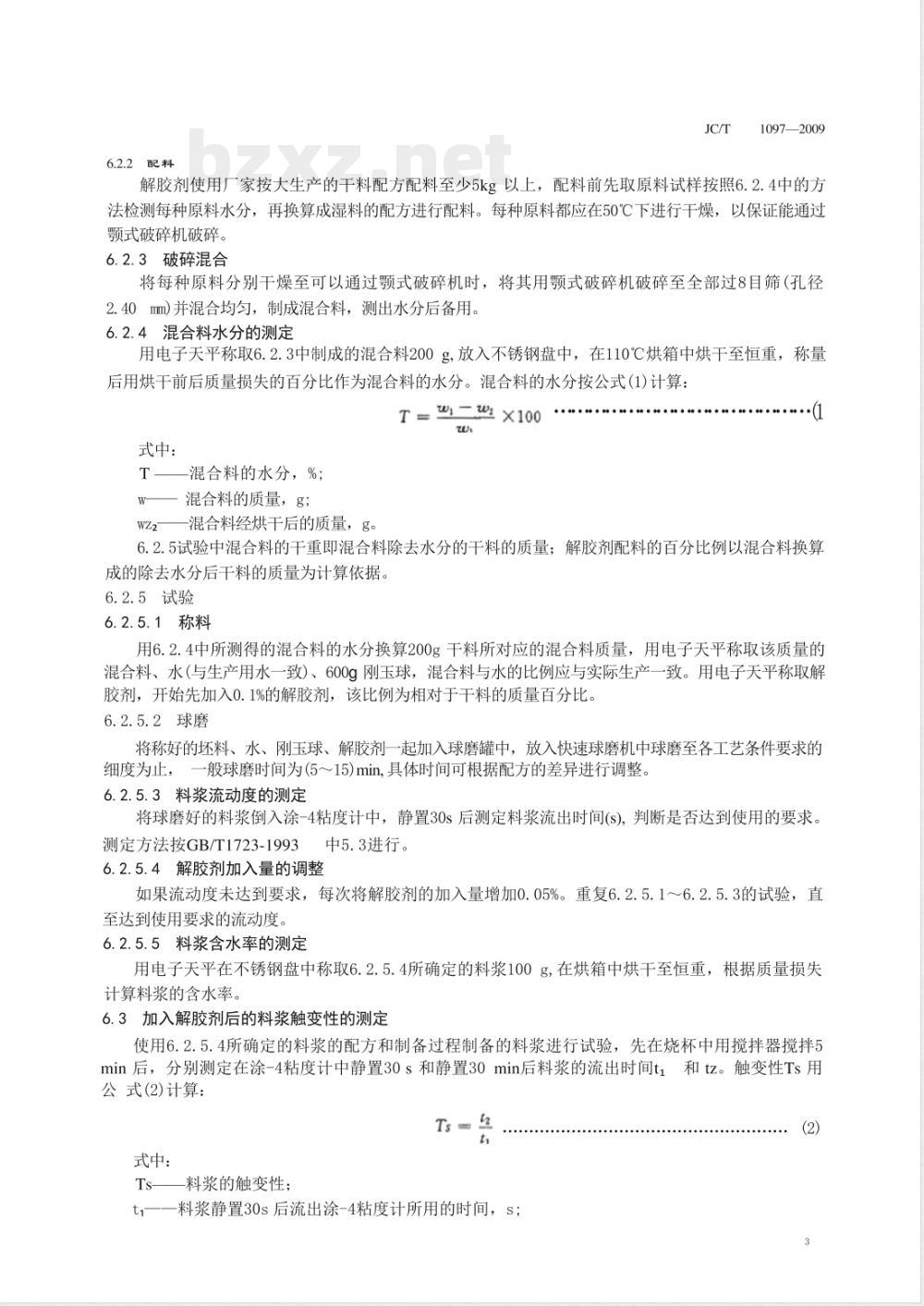

6.2.2配料
1097—2009
解胶剂使用厂家按大生产的干料配方配料至少5kg以上，配料前先取原料试样按照6.2.4中的方法检测每种原料水分，再换算成湿料的配方进行配料。每种原料都应在50℃下进行干燥，以保证能通过颚式破碎机破碎。
6.2.3破碎混合
将每种原料分别干燥至可以通过式破碎机时，将其用颚式破碎机破碎至全部过8目筛（孔径2.40mm)并混合均匀，制成混合料，测出水分后备用。6.2.4混合料水分的测定
用电子天平称取6.2.3中制成的混合料200g，放入不锈钢盘中，在110℃烘箱中烘干至恒重，称量后用烘干前后质量损失的百分比作为混合料的水分。混合料的水分按公式（1)计算：T=w二w×100
式中：
T——混合料的水分，%；
w——混合料的质量，g；
WZ2——混合料经烘干后的质量，g。6.2.5试验中混合料的干重即混合料除去水分的干料的质量：解胶剂配料的百分比例以混合料换算成的除去水分后干料的质量为计算依据。6.2.5试验
6.2.5.1称料
用6.2.4中所测得的混合料的水分换算200g干料所对应的混合料质量，用电子天平称取该质量的混合料、水（与生产用水一致)、600g刚玉球，混合料与水的比例应与实际生产一致。用电子天平称取解胶剂，开始先加入0.1%的解胶剂，该比例为相对于干料的质量百分比。6.2.5.2球磨
将称好的坏料、水、刚玉球、解胶剂一起加入球磨罐中，放入快速球磨机中球磨至各工艺条件要求的细度为止，一般球磨时间为(5～15)min,具体时间可根据配方的差异进行调整。6.2.5.3料浆流动度的测定
将球磨好的料浆倒入涂-4粘度计中，静置30s后测定料浆流出时间(s)，判断是否达到使用的要求。测定方法按GB/T1723-1993中5.3进行。6.2.5.4解胶剂加入量的调整
如果流动度未达到要求，每次将解胶剂的加入量增加0.05%。重复6.2.5.1～6.2.5.3的试验，直至达到使用要求的流动度。
6.2.5.5料浆含水率的测定
用电子天平在不锈钢盘中称取6.2.5.4所确定的料浆100g，在烘箱中烘干至恒重，根据质量损失计算料浆的含水率。
6.3加入解胶剂后的料浆触变性的测定使用6.2.5.4所确定的料浆的配方和制备过程制备的料浆进行试验，先在烧杯中用搅拌器搅拌5min后，分别测定在涂-4粘度计中静置30s和静置30min后料浆的流出时间t1和tz。触变性Ts用公式(2)计算：
式中：
Ts——料浆的触变性
t一一料浆静置30s后流出涂-4粘度计所用的时间，s；(2)
JC/T1097—2009
t2 —
料浆静置30min后流出涂-4粘度计所用的时间，s。6.4加入解胶剂后的料浆稳定性的测定使用6.2.5.4所确定的料浆的配方和6.2.5.2制备过程制备的料浆进行试验，把制备好的料浆在50℃以下密封存放72h，每24h至少搅拌6h，搅拌时应注意容器口的密封。密封的目的是防止水分和解胶剂的挥发。存放72h并搅拌5min后，按照6.2.5.3进行静置30s后流出时间的测定，测得流出时间ts。稳定性Tw用公式（3)计算：Te =
式中：
Tw——料浆的稳定性；
th——料浆静置30s后流出涂-4粘度计所用的时间，s；t3——料浆放置72h并搅拌后流出涂-4粘度计所用的时间，s。7检验规则
检验分类
检验分出厂检验和型式检验。
7.2出厂检验
7.2.1出厂检验项目为本标准5.1和5.3规定的项目。·3
7.2.2每批产品须经制造厂检验部门检验合格后方可出厂，出厂产品应附有证明产品质量合格的标识或文件。
7.3型式检验
7.3.1型式检验项目为本标准第5章要求中的全部内容，型式检验每年至少进行一次，遇有下列情况之一时，应进行型式检验：
（1)为新的使用者的料浆提供解胶剂时；(2）试制定型投产的新产品；
（3）正常生产产品在原材料、配方、工艺上有较大改变时：（4）停产6个月以上再恢复生产时；(5)出厂检验结果与上一次型式检验结果有较大差异时7.4组批和抽样
产品按同一品种、类别形成批，以最大每10t为一抽样单位，样本的抽取随机进行。采取整群取样法，一次取足所需样本数量，取样总量不少于300g7.5验收规则
7.5.1检验的各项目中如有一项不符合使用者要求，则需进行两次复检（复检应取两倍的样品），复检仍不合格的，则判该批产品拒收。7.5.2供需双方如对产品质量有异议时，应及时提出，双方共同协商处理。如双方不能达成一致时，可申请仲裁。
8标志、包装、运输、贮存
8.1标志
产品包装上应注明：
（1)商标；
(2)产品名称：
(3）型号；
（4)生产批号、日期、保质期；(5)执行标准号；
(6)质量检验合格标识；
(7)制造厂名、地址；
(8）存和运输条件；
(9）净含量。
JC/T1097—2009
固体解胶剂可使用塑料或纸质包装袋，液体解胶剂包装可用硬塑料瓶、塑料桶或其他能够满足装量要求的软包装，能够密封，并具有一定的防潮、防震性能。产品包装也可按供需双方购销合同执行8.3运输
运输过程中注意防止雨淋，严禁尖锐物撞击或划破包装。产品运输也可按供需双方购销合同执行。贮存
产品应贮存在通风、干燥、防曝晒的仓库内，避免包装风化损坏和重压。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
