本标准规定了电容式条干均匀度仪的产品规格、技术要求、试验方法、 检验规则及标志、包装、运输和贮存的要求。本标准适用于采用电容检测法测量纱条线密度不匀的通用条干仪。本标准规定的产品适用于纺织工业测量棉、毛、麻、绢、化纤短纤维的混纺与纯纺纱条、生丝、化学纤维长丝等的线密度不匀及不匀的结构和特征。 FZ/T 98001-2009 电容式条干均匀度仪 FZ/T98001-2009 标准下载解压密码：www.bzxz.net

ICS.59.120

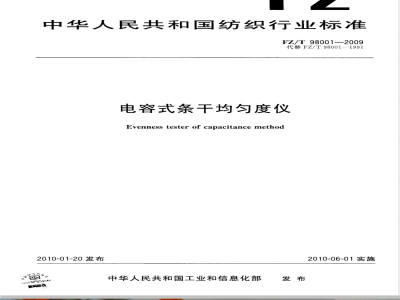

中华人民共和国纺织行业标准
FZ/T98001--2009
代替FZ/T98001--1991
电容式条于均匀度仪
Evenness tester of capacitance method2010-01-20发布
数确防
中华人民共和国工业和信息化部发布
2010-06-01实施
FZ/T98001—2009
本标准根据GB/T3292.1--2008《纺织品纱线条干不匀试验方法第1部分：电容法》中对设备的要求而制定。
本标准代替FZ/T98001-·1991《电容式条干均匀度仪》。本标准与FZ/T98001-1991相比主要变化如下：-删除了引用文件：GB/T3291、GB/T6388、GB/T6587.7、GB/T6833.1~6833.10、SJ1889；增加了引用文件：GB/T17626.2、GB/T17626.4、GB/T17626.11、FZ/T90054、FZ/T90074、FZ/T90089.1、FZ/T90089.2、FZ/T91006;根据GB/T1.1·2000的规定，对引用文件的标注日期进行修改；增加了3.1“变异系数”、3.5变异-长度曲线”、3.6“线密度频率分布图”、3.7“统计分析”；删减了原3.4“细节”、3.5“粗节”、3.6“棉节”、3.7“疵点灵敏度”、3.8“抑制试验”、3.9“片段长度试验”、3.10“偏移率”、3.11“平均值系数”；4.2.1测量场长度中短纤维粗纱原来8mm改为8mm或者12mm；增加了4.2.4\测量时间”和4.2.5“变异系数和片段长度范围”；更改了要求中5.2关于外观的条文；增加了5.4.1罗拉速度误差的速度档；5.4.5“检测器线性误差”和6.5.5“检测器线性”试验方法写人正文，删除原附录C；删除原5.5.5检测器工作区电场不匀度G的要求；提高了5.4.6变异系数CV的偏差和极差指标，CV值32.32的偏差由土0.30改为士0.15；更改了5.4.8中的片段长度、CV值和允差；增加了5.4.9中的疵点数分类；
删除原5.10“定时精度”；
6.6电磁兼容性试验引用标准改为GB/T17626.2、GB/T17626.4和GB/T17626.11，原GB/T6833废止；
删除原5.18\可靠性试验”，试验标准SJ1889被废止；更改了与要求对应的第6章试验方法；删除原附录B“例行检验判定规则”，将需要的内容写人正文；修改了8.1“标志”、8.2“包装”、8.3“运输”；-·删除原附录A“重量比较法”。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：太仓宏大方圆电气有限公司、陕西长岭纺织机电科技有限公司、苏州长风纺织机电科技有限公司、莱州市电子仪器有限公司、江苏圣蓝科技有限公司、常州第二纺织机械有限公司。本标准主要起草人：王薛平、吕志华、吴隽、邱学明、杨刚亮、蒋苏卫、胡桐。本标准所代替标准的历次版本发布情况为：FZ/T98001-1991。
1范围
电容式条干均匀度仪
FZ/T98001-—2009
本标准规定了电容式条干均匀度仪（以下简称条干仪）的产品规格、技术要求、试验方法、检验规则及标志、包装、运输和贮存的要求。本标准适用于采用电容检测法测量纱条线密度不匀的通用条干仪，本标准规定的产品适用于纺织工业测量棉、毛、麻、绢、化纤短纤维的混纺与纯纺纱条、生丝、化学纤维长丝等的线密度不匀及不匀的结构和特征。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。包装储运图示标志
GB/T191
GB4793.1-2007
测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T6587.1-1986
GB/T6587.2
GB/T 6587.3-1986
GB/T6587.4:1986
GB/T6587.5-1986
GB/T 6587.6
GB/T 6587.8---1986
GB/T17626.2-2006
GB/T17626.4-2008
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电子测量仪器
电磁兼容
电磁兼容
GB/T17626.11--2008
环境试验总纲
温度试验
湿度试验
振动试验
冲击试验
运输试验
电源频率与电压试验
试验和测量技术静电放电抗扰度试验试验和测量技术
电快速瞬变脉冲群抗扰度试验
电磁兼容
试验和测量技术
纺织机械仪器仪表产品包装
FZ/T90054
FZ/T90074纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ/T91006纺织机械
镀覆和化学处理
3术语和定义
下列术语和定义适用于本标准。3.1
coefficientof variation
变异系数
电压暂降、短时中断和电压变化的抗扰度表示纱线或条子线密度变异程度的相对指标[按式(1)计算]。CV = × 100%
式中：
CV...-纱线或棉条线密度的变异系数；.（1）
FZ/T98001—2009
6：一纱线或棉条线密度的均方差；-
·纱线或棉条线密度的平均值。不匀曲线图diagram
纱条线密度变化的时间域表示法之一，其横坐标表示以被测纱条测试起始端计算起的长度，对应纵坐标表示被测纱条该处线密度的相对大小。3.3
波谱图
spectrogram
纱条线密度变化的频率域表示法之一。图的纵坐标(线性)为周期性不匀的相对平均幅度值，图的横坐标(对数)对应周期性不匀的波长，并将其划分为若干个频道(频段)。3.4
症点imperfections
比被测纱线平均线密度细或粗一定比例的部分，根据细、粗的不同特征分为细节、粗节、棉结（毛粒、麻粒），每一种疵点又可根据比例的不同分为4档门限。3.5
变异-长度曲线，CV-L
-种可测试纱条上一定等效切割长度之间线密度不匀的试验方法，此法可反映纱条线密度不匀的片断结构特征。
线密度频率分布图lineardensitydistributiondiagram也简称线密度分布图，用于分析纱线线密度的大小分布情况。横坐标为纱线线密度的相对大小，纵坐标为重复出现的频率百分数。线密度超出均值的100%部分(outside100%）另外放大表示。该图可直观地看出纱条不匀的分布情况。3.7
统计分析statistlcs analysis
条干仪可对同种试样的单管或多管的多次测量结果进行统计分析，输出平均值Mean、管间变异CV，、95%置信区间Q95%、平均值系数AF值等。4组成与规格
4.1组成
条干仪的基本组成应包括电容式检测器、不匀率计算、波谱分析、疵点计数、偏移率计算、测试结果输出等部分。
4.2基本规格
4.2.1测量场长度
见表1。
表 1 测量场长度
试样种类
短纤维条卷
短纤维条子
短纤维粗纱
短纤维细纱
长丝纱
测量场长度
8或12
单位为毫米
4.2.2试样喂入速度
FZ/T98001-—2009
试样喂人速度可变，可采用但不限于以下各档速度：4m/min、8m/min、25m/min、50m/min、100m/min、200m/min、400m/min、800m/min等。4.2.3量程
量程可变，可采用但不限于以下各档量程：±100%、±50%、士25%、±12.5%、±6.25%等。4.2.4测量时间
测量时间可变，可采用但不限于以下各档测量时间：1min、2.5min、5min、7.5min、10min等。4.2.5变异系数和片段长度范围
变异系数测量范围：0.2%~100.00%。片段长度分析范围：1cm至600m。4.2.6波谱分析
波长分析范围至少应包括：1cm～40m。4.2.7纱疵计数
各类纱疵灵敏度分档至少应包括：细节：-30%、-40%、-50%、-60%四档；粗节：+35%、十50%、+70%、+100%四档；棉结：+140%、十200%、+280%、十400%四档。4.2.8偏移率计算
偏移率测量范围至少应包括0.50%~99.00%。等效切割长度取值范围：1cm至9.99m门限取值范围至少应包括士1%～土99%。4.2.9线密度频率分布图范围
至少应包括一100%~+100%。
5要求
5.1工作条件
5.1.1电源电压：(220±22)V(a.c.）,(50±1)Hz。5.1.2环境温度：10℃~30℃。
5.1.3环境相对湿度：≤85%。
5.1.4周围空气中不含有起腐蚀作用的介质，无明显电磁场干扰。5.1.5仪器应在无冲击、无振动的稳固基础上水平安放。5.2外观
5.2.1仪器和零件的外表漆层、电镀、发黑应符合FZ/T90074和FZ/T91006的要求5.2.2罗拉无偏心、凹心等现象，表面无明显沟槽和划痕。脱开时，主、从动罗拉间距应大于或等于3mm；闭合时，能有效夹持细纱。5.2.3细纱通过检测器各测量槽时，应紧贴上、下及左边定位的瓷棒，并与极板平行而不摩擦。5.2.4应能控制或调节纱线的张力，使试样在测试区域内运行时无抖动。5.2.5
5条干仪的附件（按附件清单)应完整齐全并能正常工作。5.3安全性
5.3.1绝缘电阻不小于5Mα。
接地电路连接阻抗不大于0.12。5.3.3应能承受持续1min的1500V、50Hz正弦波电压，无击穿或闪弧现象。3
FZ/T98001-2009
5.4功能
5.4.1罗拉速度误差
罗拉速度应在表2误差范围内。
速度档
检测器零值误差
检测器零值误差：（0士0.50)V。5.4.3检测器零点漂移
罗拉速度误差
短期漂移（10min）≤10mV/10min，长期漂移（1h）≤30mV/h。5.4.4检测器转换电压误差
标准规的标称值（S土0.40)V。
5.4.5检测器线性误差
检测器线性误差8≤4×10:3V?。5.4.6变异系数
见表3。
表3CV值
CV值分档
5.4.7波谱图
平均值
32.32±0.15
16.16±0.08
8.08±0.05
4.04±0.04
2.02±0.02
单位为米每分
所得到的波谱图应落在标准信号发生器使用手册中标准波谱图限定的区域内5.4.8片段长度试验
按表4。
片段长度L./
片段长度
CV值及允差/
4.32±0.35
1.88±0.30
1.20±0.22
5.4.9症点数
按表5。
试样类型
试验速度/
(m/min)
灵敏度/
30/+35/+140
-40/+50/+200
50/+70/+280
60/+100/+400
表5症点数
注：M为信号发生器使用手册中疵点数的标称值。5.4.10偏移率DR
偏移率DR：D±0.80。
100200400
D为专用条干仪标准信号发生器使用手册中偏移率DR的标称值（百分数）。5.4.11平均值系数AF值
每次应符合（100士1)%的要求。5.5电磁兼容性
5.5.1可耐8kV静电压。
2可承受1kV脉冲串干扰。
5.5.3可承受10ms的电源短时中断干扰。5.6基本环境试验
按GB/T6587.1--1986电子测量仪器环境试验总纲要求进行环境试验。5.6.1温度试验
按GB/T6587.2
1986I组仪器的要求进行。
5.6.2湿度试验
按GB/T6587.3··1986I组仪器的要求进行。5.6.3振动试验
按GB/T6587.4·-1986I组仪器的要求进行。5.6.4冲击试验
按GB/T6587.5--1986I组仪器的要求进行。5.6.5运输试验
按GB/T6587.6·19861级的要求进行。5.6.6电压试验
按GB/T6587.8
：1986的要求进行。
6试验方法
6.1试验条件
6.1.1电源电压：(220±22)V(a.c.），(50±1)Hz。6.1.23
环境温度：5℃~40℃。
FZ/T98001-—2009
FZ/T 98001-2009
6.1.3相对湿度：45%~80%。
6.1.4室内应清洁，无腐蚀性气体，仪器周围无明显电磁场干扰，无振动源。6.2检具
见表6。
表6检具
6.3外观检验
检具名称
兆欧表
耐压试验仪
数字万用表
条干仪标准信号发生器
标准规
测速仪
用目测手感方法检验，并测量罗拉间距，应符合本标准5.2的要求。6.4电气安全性检验
规格型号及精度等级
直流500V
0~5000V、50Hz
四位半
6.4.1用兆欧表测试电源回路与保护接地电路间的绝缘电阻，应符合5.3.1的要求。6.4.2按GB4793.1-·2007中保护接地电路试验方法测试连接阻抗，应符合5.3.2的要求。6.4.3按GB4793.1·2007中耐压测试要求，用耐压试验仪做耐压试验，应符合5.3.3的要求。6.5功能检验
6.5.1罗拉速度
任意选择--档罗拉转速，启动并等罗拉速度达到稳定后，用转速表测量主动罗拉表面线速度，然后以同样的方法测其他速度档，结果应符合5.4.1的要求。6.5.2检测器零值误差
检测器通电30min后，在各测试槽中均无试样及异物情况下，用数字多用表分别测量各检测器输出端的直流电压，结果应符合5.4.2的要求。6.5.3检测器零点漂移
检测器通电30min后，用6.5.2的方法，连续测试10min和1h，结果应符合5.4.3的要求。6.5.4检测器转换电压
检测器通电30min后，将标准规插人规定的测量槽中，用数字多用表测量检测器的输出端的直流电压，从表的读数中减去当时零点值，即得检测器转换电压实测值，测量三次求平均值，结果应符合5.4.4的要求。
6.5.5检测器线性
条干仪通电30min后，将一组（三只）标准规依次插人规定的测量槽中，用数字多用表测量检测器输出端的直流电压，可得一组转换电压实测值，按式（2)求得，结果应符合5.4.5的要求。(V: S.)2
式中：
.检测器转换电压实测值对估计值的离差平方和，单位为伏平方（V2）；V,--检测器转换电压实测值，单位为伏（V)；S：一.--校验规按三点实测值求回归方程后的估计值，单位为伏（V）。6.5.6变异系数
用专用条干仪标准信号发生器测试。测试时，速度选择400m/min，CV、CV/2两档各测5min，6
FZ/T 98001-2009
CV/4、CV/8、CV/16三档各测2.5min，每档测三次后求平均值和极差，结果应符合5.4.6的要求。6.5.7波谱图
用专用条干仪标准信号发生器测试，速度400m/min、CV档测5min一次，完成后查看波谱图，其结果应符合5.4.7的要求。
6.5.8片段长度试验
用专用条干仪标准信号发生器测试，速度400m/min、CV档测5min，测三次后，各片段长度CV值的平均值应符合5.4.8的要求。
6.5.9症点数
用专用条干仪标准信号发生器测试，对各速度档分别测三次求平均值，结果应符合5.4.9的要求。6.5.10偏移率免费标准下载网bzxz
用专用条干仪标准信号发生器测试，速度400m/min、CV档测5min，测三次后，对各等效切割长度的DR值求平均值，其结果应符合5.4.10的要求。DR按式(3)计算：
式中：
DR·偏移率；
l：超出设定门限α部分的长度；L··--测试总长度。
6.5.11平均值系数
-×100
·（3）
用专用条干仪标准信号发生器测试，速度400m/min、CV档测5min，测三次后，每次的AF值应符合5.4.11的要求。
6.6电磁兼容性试验
6.6.1静电放电试验
按GB/T17626.2-2006中直接放电法的要求进行，试验结果应符合5.4.1的要求。6.6.2电快速瞬变脉冲群试验
按GB/T17626.4-2008中试验等级2级要求及有关方法进行，试验结果应符合5.4.2的要求。6.6.3电压周波跌落试验
按GB/T17626.11--2008中电源短时中断10ms的要求进行，试验结果应符合5.4.3的要求。6.7基本环境试验
6.7.1温度试验
按GB/T6587.21986I组仪器的要求进行，结果应符合5.6.1要求。6.7.2湿度试验
按GB/T6587.3-·1986I组仪器的要求进行，结果应符合5.6.2要求。6.7.3振动试验
按GB/T6587.4-1986I组仪器的要求进行，结果应符合5.6.3要求。6.7.4冲击试验
按GB/T6587.51986I组仪器的要求进行，结果应符合5.6.4要求。6.7.5运输试验
按GB/T6587.6·19861级的要求进行，结果应符合5.6.5要求。6.7.6电压试验
按GB/T6587.81986的要求进行，结果应符合5.6.6要求。FZ/T98001-2009
7检验规则
7.1出厂检验
仪器的出厂检验应按5.2、5.3、5.4的要求，由质检部门逐台检验，全部合格后方能出厂，并附有产品合格证。
7.2型式检验
7.2.1有下列情况之一，生产厂应进行型式检验：a）产品定型鉴定时；
b）主要零部件、元器件、原材料、电路设计、工艺结构和包装作重要改变时；c）批量生产后，产量每累计达500台后。7.2.2型式检验是从检验合格的产品中随机抽取1台～2台作为检验样品。在检验中任--台样品的任一项目不合要求时，可修复后从该项目起继续检验，并重新另行抽取1台～2台进行复检，经复检后仍不符合要求时则停止检验，该批产品判定为不合格。8标志、包装、运输、贮存
8.1标志
8.1.1仪器铭牌
仪器铭牌型式、技术要求及内容按FZ/T90089.1和FZ/T90089.2的要求执行。8.1.2包装箱标志
包装箱外标志内容按GB/T191的要求执行。8.2包装
包装箱按FZ/T90054的要求执行。8.3运输
运输过程中应避免剧烈震动、冲击、翻滚、高处跌落和雨雪淋袭。8.4购存
仪器应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度不大于80%。
