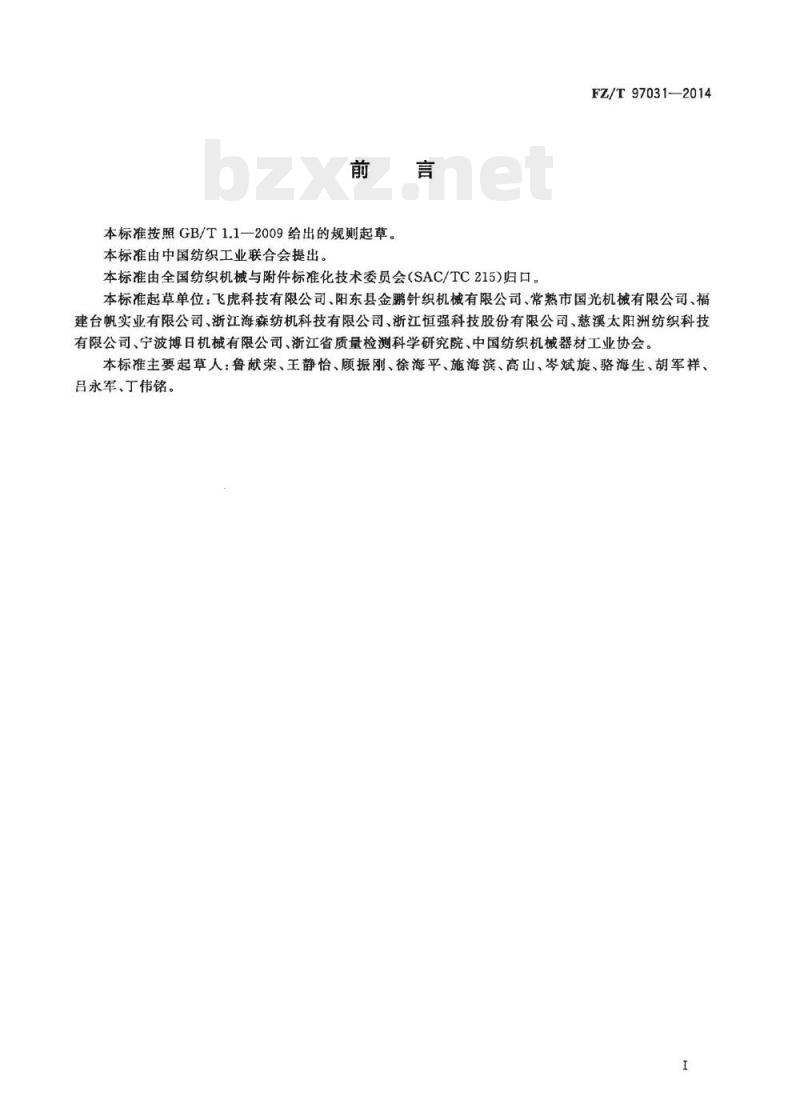

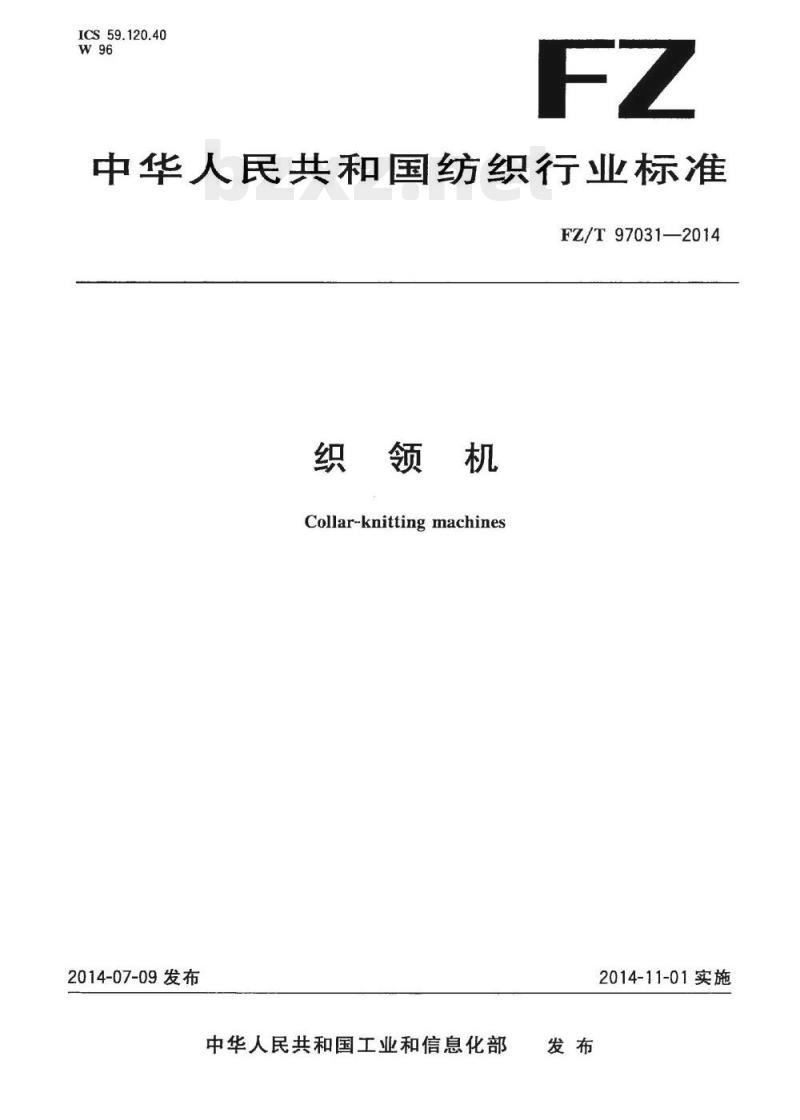

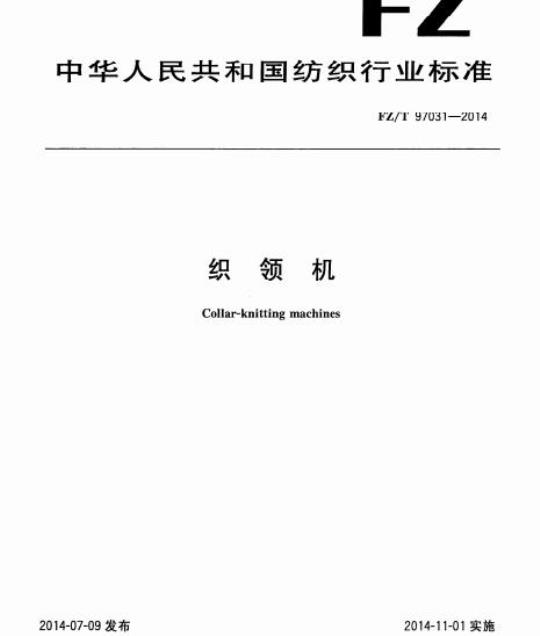

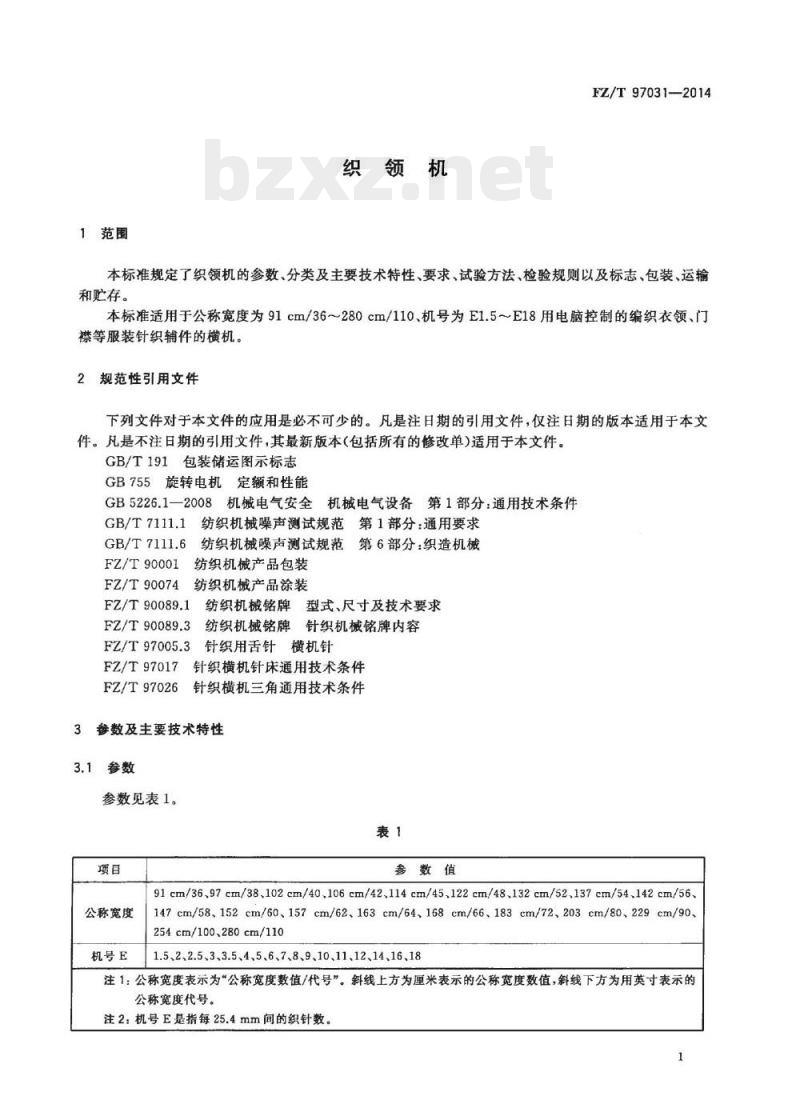

中华人民共和国纺织行业标准 FZ/T 97031—2014 织领机 Collar-knitting Machines ICS 59.120.40 W96 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：飞虎科技有限公司、阳东县金鹏针织机械有限公司、常熟市国光机械有限公司、福建台帆实业有限公司、浙江海森纺机科技有限公司、浙江恒强科技股份有限公司、慈溪太阳洲纺织科技有限公司、宁波博日机械有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。 本标准主要起草人：鲁献荣、王静怡、顾振刚、徐海平、施海滨、高山、岑斌旋、骆海生、胡军祥、吕永军、丁伟铭。 1 范围 本标准规定了织领机的参数、分类及主要技术特性、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于公称宽度为91cm/36～280cm/110、机号为E1.5～E18，用电脑控制编织衣领、门襟等服装针织辅件的横机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.6 纺织机械噪声测试规范 第6部分：织造机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.3 纺织机械铭牌 针织机械铭牌内容 FZ/T 97005.3 针织用舌针横机针 FZ/T 97017 针织横机针床通用技术条件 FZ/T 97026 针织横机三角通用技术条件 3 参数及主要技术特性 3.1 参数 参数见表1。 表1 参数 项目：公称宽度 参数值：91cm/36、97cm/38、102cm/40、106cm/42、114cm/45、122cm/48、132cm/52、137cm/54、142cm/56、147cm/58、152cm/60、157cm/62、163cm/64、168cm/66、183cm/72、203cm/80、229cm/90、254cm/100、280cm/110。 项目：机号E 参数值：1.5、2、2.5、3、3.5、4、5、6、7、8、9、10、11、12、14、16、18。 注1：公称宽度表示为“公称宽度数值/代号”，斜线上方为厘米表示的公称宽度数值，斜线下方为用英寸表示的公称宽度代号。 注2：机号E是指每25.4mm间的织针数。 3.2 主要技术特性 3.2.1 编织速度：空载最高速度不小于1.4m/s。 3.2.2 导纱器数：不少于6个。 3.2.3 编织功能：成圈、集圈、浮线等（视机型而定）。 3.2.4 速度选择：应具备手动控制及程序控制速度选择。 3.2.5 选针系统：机械式或电子式。 3.2.6 密度控制：程序控制，可调。 3.2.7 卷布系统：程序控制，可调。 3.2.8 控制系统：可直接在机器上编辑程序，控制各执行机构正常运行，具有编织程序修改、自动检测等功能。 3.2.9 自停装置：断纱、落布、撞针、超负荷、程序错误等均能自动停机。 3.2.10 花型存储或传输方式：可移动存储器、网络传输数据等。 4 要求 4.1 织物质量 4.1.1 单面平针织物和双面四平织物应密度均匀、线圈清晰、无明显松紧现象。 4.1.2 花纹织物应条纹平齐、清晰。 4.1.3 同一横列无明显密度松紧现象。 4.1.4 满针编织单面平针或双面四平织物，在每1000mm织物宽度范围内，上下边缘长度误差均不大于0.6%。 4.2 外观质量 4.2.1 织领机外表面应平整、光滑、接缝平齐、缝隙均匀一致，紧固件需经表面处理。 4.2.2 织领机的涂装应符合FZ/T 90074的规定。 4.3 针床 4.3.1 针床头口部位（脱圈部位）垂直于织针运动方向的直线度为0.05/1000。 4.3.2 针床横移重复定位允差应不大于0.08mm。 4.3.3 针床头口部分及栅状齿两侧应光滑，不挂纤维。 4.3.4 针床其余要求按FZ/T 97017的规定。 4.4 三角 4.4.1 表面硬度为62HRC～66HRC。 4.4.2 走针面粗糙度应符合相关技术要求。
