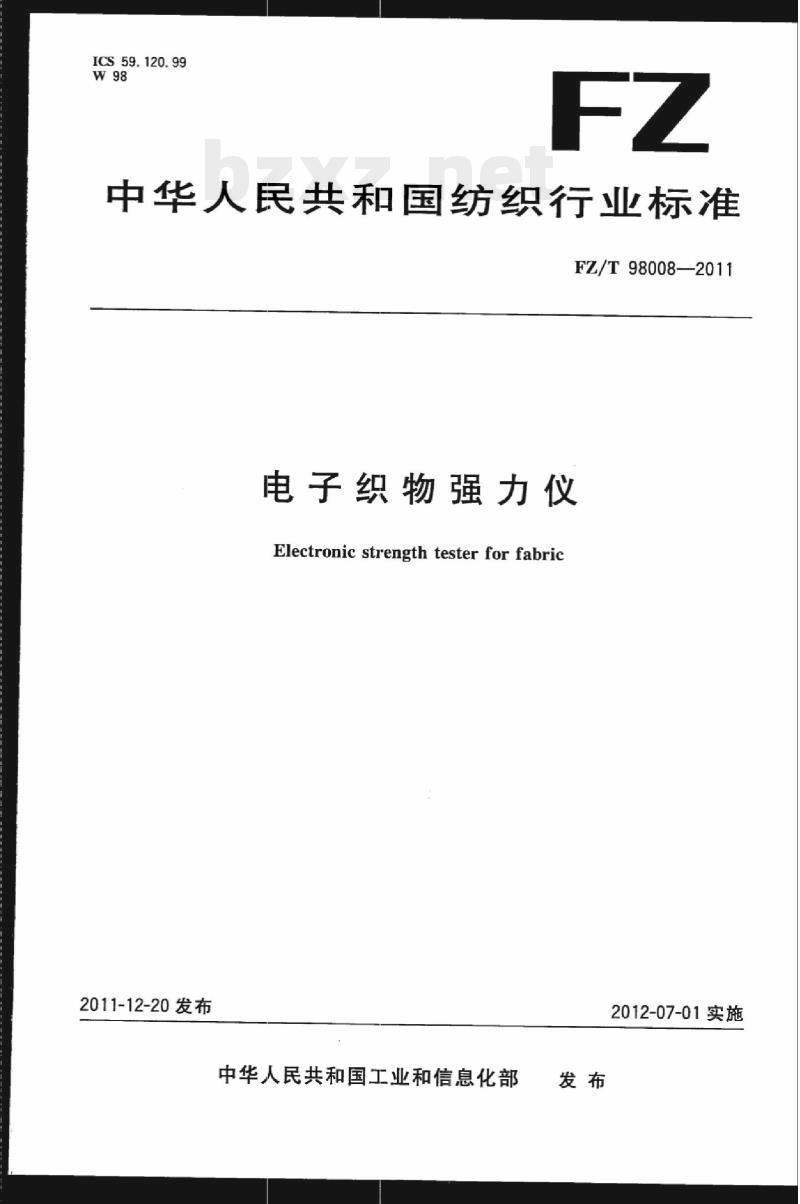

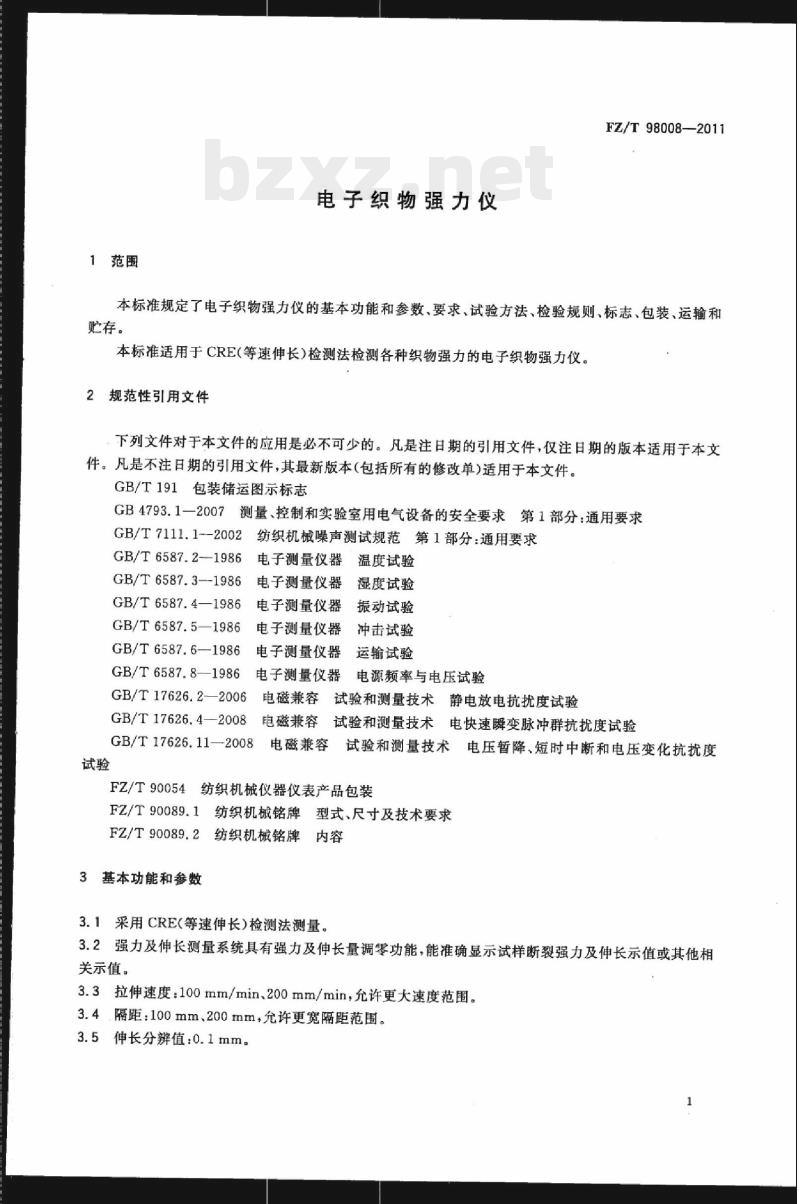

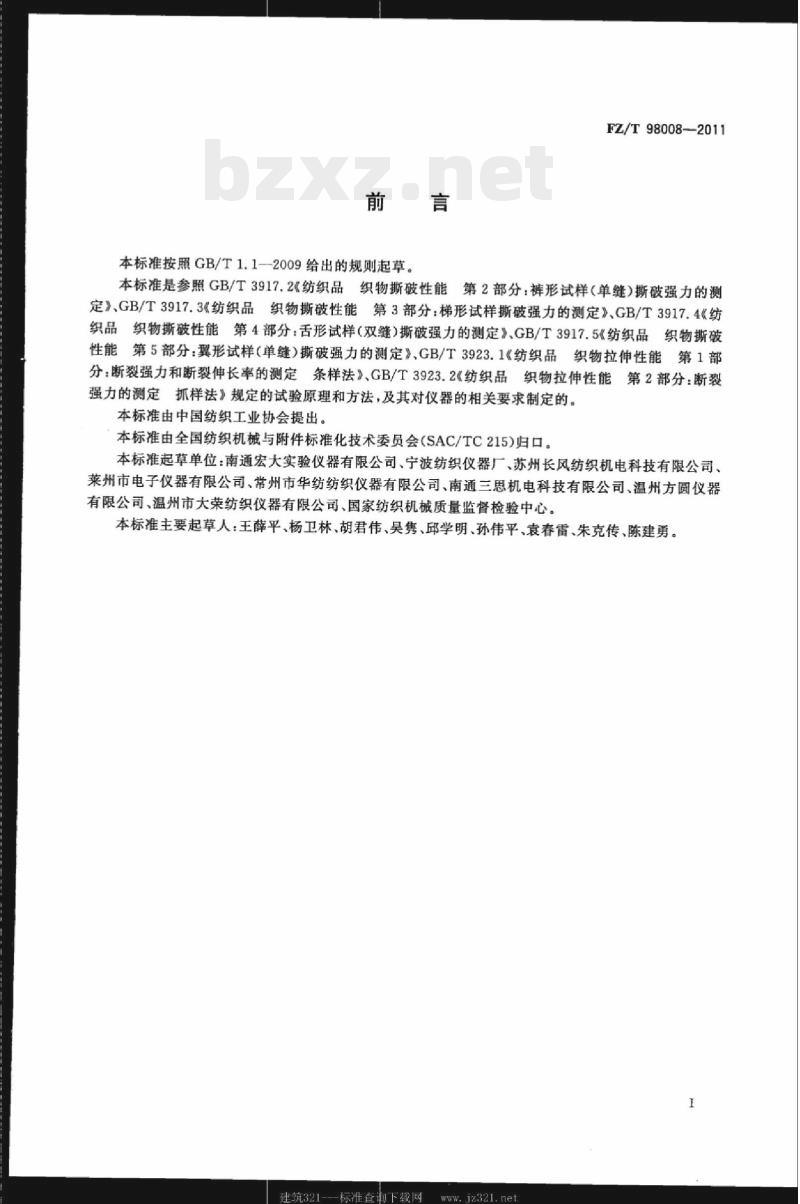

中华人民共和国纺织行业标准 FZ/T 98008—2011 电子织物强力仪 Electronic Strength Tester for Fabric ICS 59.120.99 W98 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准参照以下标准制定： GB/T 3917.2《纺织品 织物撕破性能 第2部分：裤形试样（单缝）撕破强力的测定》； GB/T 3917.3《纺织品 织物撕破性能 第3部分：梯形试样撕破强力的测定》； GB/T 3917.4《纺织品 织物撕破性能 第4部分：舌形试样（双缝）撕破强力的测定》； GB/T 3917.5《纺织品 织物撕破性能 第5部分：翼形试样（单缝）撕破强力的测定》； GB/T 3923.1《纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定 条样法》； GB/T 3923.2《纺织品 织物拉伸性能 第2部分：断裂强力的测定 抓样法》。 本标准依据上述试验原理和方法，以及对仪器的相关要求制定。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：南通宏大实验仪器有限公司、宁波纺织仪器厂、苏州长风纺织机电科技有限公司、莱州市电子仪器有限公司、常州市华纺纺织仪器有限公司、南通三思机电科技有限公司、温州方圆仪器有限公司、温州市大荣纺织仪器有限公司、国家纺织机械质量监督检验中心。 本标准主要起草人：王薛平、杨卫林、胡君伟、吴隽、邱学明、孙伟平、袁春雷、朱克传、陈建勇。 1 范围 本标准规定了电子织物强力仪的基本功能和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于采用CRE（等速伸长）检测法检测各种织物强力的电子织物强力仪。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 7111.1—2002 纺织机械噪声测试规范 第1部分：通用要求 GB/T 6587.2—1986 电子测量仪器 温度试验 GB/T 6587.3—1986 电子测量仪器 湿度试验 GB/T 6587.4—1986 电子测量仪器 振动试验 GB/T 6587.5—1986 电子测量仪器 冲击试验 GB/T 6587.6—1986 电子测量仪器 运输试验 GB/T 6587.8—1986 电子测量仪器 电源频率与电压试验 GB/T 17626.2—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.4—2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.11—2008 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 基本功能和参数 3.1 采用CRE（等速伸长）检测法测量。 3.2 强力及伸长测量系统应具有强力及伸长量调零功能，能准确显示试样断裂强力及伸长示值或其他相关示值。 3.3 拉伸速度：100mm/min、200mm/min，允许更大速度范围。 3.4 隔距：100mm、200mm，允许更宽隔距范围。 3.5 伸长分辨值：0.1mm。 4 要求 4.1 工作条件 4.1.1 电源：（220±22）V（交流），（50±1）Hz。 4.1.2 仪器周围无明显电磁场干扰，无明显振动源。 4.1.3 环境温度：（20±10）℃，温度波动不大于2℃/h。 4.1.4 环境相对湿度：（65±15）%。 4.1.5 仪器预热时间：不大于30min。 4.1.6 周围空气中不含有起腐蚀作用的介质。 4.2 外观 4.2.1 显示屏显示清晰，各按钮灵敏有效。 4.2.2 涂漆面光滑平整，无明显流漆。 4.2.3 电镀件无毛刺、漏镀及起皮，发黑件色泽均匀。 4.2.4 零部件不得有明显的碰伤和划痕。 4.2.5 仪器内外紧固件无松动、损坏，内部整洁。 4.3 夹持器 4.3.1 夹持器能有效夹持试样，试样无滑移和夹损。 4.3.2 上下夹持器钳口的施力中心线同轴度误差≤2mm，钳口闭合缝两端平面度误差≤2mm。 4.3.3 上下夹持器钳口平行度：上下夹持器钳口间相互平行，钳口左右两侧的夹持距离相差不超过1mm。 4.4 负荷系统 4.4.1 负荷系统应具备稳定、准确的测量性能，满足织物强力测试要求。
