GB/T 14598.11-1997
基本信息
标准号： GB/T 14598.11-1997
中文名称：电气继电器 第19部分:分规范 有质量评定的有或无机电继电器
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1997-10-13
实施日期：1998-09-01
作废日期：2005-10-14
出版语种：简体中文
下载格式：.rar.pdf
下载大小：509435
标准分类号
标准ICS号：电气工程>>电工器件>>29.120.70继电器
中标分类号：电子元器件与信息技术>>电子元件>>L25继电器、斩波器
出版信息
出版社：中国标准出版社
书号：155066.1-1997
页数：平装16开， 页数：18， 字数：29千字
标准价格：13.0 元
出版日期：2004-08-10
相关单位信息
复审日期：2004-10-14
起草单位：电子工业部标准化研究所
归口单位：全国有或无电气继电器标准化技术委员会
发布部门：国家技术监督局
主管部门：信息产业部（电子）
标准简介
本规范规定的试验方法，从总规范GB/T 10232-94电气继电器 第7部分：有或无机电继电器测试程序中选取，适用于从本规范导出的有质量评定程序的有或无机电继电器详细规范，同时也给出用于制定上述详细规范的基本试验一览表。在分类空白详细规范的详细试验一览表中指明了编制详细规范的方法。分类空白详细规范是本规范的补充文件。 GB/T 14598.11-1997 电气继电器 第19部分:分规范 有质量评定的有或无机电继电器 GB/T14598.11-1997 标准下载解压密码：www.bzxz.net

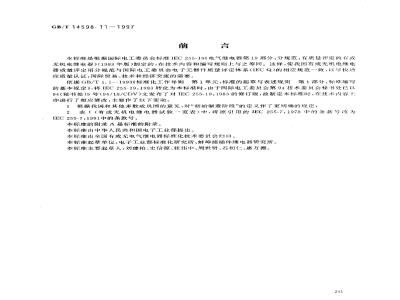

标准图片预览
标准内容
GB/T14598.11--1997
本标准是根据国际电工委员会标准IEC255-19《电气继电器第19部分：分规范：有质量评定的有或无机电继电器》（1983年版）制定的，在技术内容和编写规则上与之等同。这样，使我国有或无机电继电器质量评定用分规范与国际电工委员会电子元器件质量评定体系（IECQ）的相应规范-致，以尽快适应质量认证，国际贸易、技术和经济交流的需要。依据GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》，将1EC255-19：1983转化为本标准时，由于国际电工委员会第94技术委员会秘书处已以94（秘书处）5号（94/18/CDV）文发布了对IEC:255-19：1983的修订版，故制定本标准时，在技术内容上亦进行了相应修改，主要作了以下变动：1根据我国和其他多数成员国的意见，对“初始制造阶段”的定义作了更明确的规定；2表1（有或无机电继电器试验一览表）中，将原引用的IEC255-7：1978中的条款号改为：IEC255-7：1991中的条款号。本标准的附录A是标准的附录。
本标准由中华人民共和国电子工业部提出，本标准由全国有或无电气继电器标准化技术委员会归口。本标准起草单位：电子工业部标准化研究所、蚌埠接插件继电器研究所。本标准主要起草人：刘建柏、史信源、张伟中、周世贤、石初仁、惠万德。241
GB/T 14598.111997
IEC前言
1）IEC（国际电工委员会）在技术问题上的正式决议或协议：是由对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的问题尽可能地代表了国际上的一致意见。2）这些决议或协议，以推荐标准的形式供国际上使用，并在此意义上为各国家委员会所认可。3）为了促进国际上的统一，IEC希望各国家委员会在本国条件许可的情况下，采用IEC标准的文本作为其国家标准。IEC标准与相应国家标准之间的差异，应尽可能在国家标准中指明。IEC序言
本标由IEC第41技术委员会（电气继电器)的第41A分技术委员会（有或无继电器）制定。标准草案于1979年的赫尔辛基（Helsinki)会议上进行了讨论。会后，于1981年10月将标准草案文本41A（中央办公室）15提交各国家委员会，按6个月法进行审批。下列国家的国家委员会投票明确赞成本标准：澳大利亚、比利时、保加利亚、加拿大、中国、捷克斯洛伐克、埃及、法国、德国、爱尔兰、意大利、日本、荷兰、波兰、南非、瑞典、瑞士、英国、南斯拉夫。本标准封面上的QC号是IECQ（国际电工委员会电子元器件质量评定体系）的规范号。第41技术委员会已决定将标准体系层次分类如下：第·层：通用标推。
第二层：全部或部分适用于某一类继电器的通用标准。第三层：全部或部分适用于某一具体小类继电器标准。第四层：适用于某一具体型号继电器的具体要求或规范。本标准为第三层标准。
1 总则
中华人民共和国国家标准
电气继电器
第19部分：分规范
有质量评定的有或无机电继电器Electrical relays
Part 19; Sectional specificationElectromechanical all-or-nothingrelays of assessed quality
总则和定义
1.1范围和目的
GB/T14598.11--1997
idt IEC255-19:1983
QC 160100
本规范规定的试验方法，从总规范GB/T10232—94电气继电器第7部分：有或无机电继电器测试程序（idtIEC255-7：1991）中选取，适用于从本规范导出的有质量评定程序的有或无机电继电器详细规范，同时也给出用于制定上述详细规范的基本试验一览表。在分类空白详细规范的详细试验一览表中指明了编制详细规范的方法。分类空白详细规范是本规范的补充文件。
1.2有关文件
GB/T14598.1--93电气继电器电气继电器的触点性能（idtIEC255-0-20:1974）GB/T14598.2—93电气继电器有或无电气继电器（eqvIEC255-1-00：1975）GB/T 14598.3—93日
电气继电器第5部分：电气继电器的绝缘试验（eqvIEC255-5：1977）电气继电器第18部分：有或无通用继电器的尺寸（idtIEC255-18：1982）GB/T 14598.6—93日
GB/T10232—94电气继电器第7部分：有或无机电继电器测试程序（idtIEC255-7:1991）IEC68-1基本环境试验规程第1部分：总则和导言IEC255-10电气继电器第10部分：国际电工委员会电子元器件质量评定体系在有或无继电器上的应用
IEC410计数检查抽样方案和程序IEC419电子元器件规范中列入逐批和周期检验程序的导则IS）2015工作周的编号
QC001001IEC电子元器件质量评定体系（IECQ）基本章程QC001002IEC电子元器件质量评定体系（IECQ）程序规则国家技术监督局1997-10-13批准1998-09-01实施
2定义
本规范采用下列定义。
2.1初始制造阶段
GB/T 14598.111997
初始制造阶段是指成品零部件制造后的首道工序，如继电器的电磁启动件与电气切换件的组装。注：重要制造工序（就实用而言）：a）继电器零部件的制造、热处理和电镀h）线圈绕制；
c）电气和机电零部件的组装；
d）继电器触点的调整：
e）继电器的高温干燥、再充气和气密式密封，适用时；）A,B,C或D组试验的最后测量和周期检验。2.2结构相似继电器
除下列几方面之外，如果继电器无其他方面的差别，则认为是结构相似继电器a）线圈的线径和匝数；
b）触点类型、组数和材料，
c）额定线圈电压和（或)额定触点电压；d）安装方式或引出端型式。
上述全部或任何一项最高可以达至详细规范中规定的极限值。第二篇质量评定程序
3不同的详细规范
同一份详细规范只适用于结构相似继电器（见2.2）。4鉴定批准试验
鉴定批准试验应包括详细规范中规定的所有试验项目，并应按下列规定进行：a）短期生产：采用详细规范中专为短期生产所规定的试验一览表。b）大量生产：采用详细规范中对三个连续批的质量一致性检验所给出的试验一览表。通常，对于a项来说，试验一览表中的每一组试验，至少需要5只样品，而通过了某一项非破坏性试验的样品可以用于随后的破坏性试验。5检验批的组成
各检验批应按照IEC410中规定的抽样方案和程序组成，但短期生产、孤立批和小批量除外。5.1当按IEC410规定进行抽样时，只采用每百单位不合格品数的概念。应始终采用分层抽样或代表性抽样法，以便能覆盖住所有生产线和结构相似继电器，并使抽取的样品与其各自在批中的数量成比例。Www.bzxZ.net
当各种差异易使某一项具体试验产生不同的结果时，则可能需要规定特殊的比例，并应在详细规范中指明或在制造厂与国家监督检查机构(NSI)之间协商一致。继电器应尽可能地代表生产的产品（代表性抽样见IEC410第7.2条）。
详细规范中对预定使用于C组周期检验的样品所规定的样本大小应从已经成功地通过广A组租B组试验的一个或几个批中抽取。C组样品可以按照抽样间隔期分成几儿个分组。样品可以在所考虑的C分组周期内生产线上完成的21-1
GB/T14598.11--1997
某批中和(或)在上-个C分组周期终止以来所接收的各批中抽取。5.2短期生产定义为不超过30个检验批的生产。对于短期生产的每一批，应采用孤立批的程序。但根据批大小和合格质量水平（AQL），对于大批量和小AQL的情况，在确定所使用的抽样方案时，也许考愿采用大量生产和小AQL的抽样程序更有效。上述这些应在制造厂与国家蓝督检查机构之间协商一致。
5.3一个孤立批（与IEC410第11.6条中孤立批不同）定义为一个唯一的生产批或供货批，它不构成质量评定体系中通常系列检验批的一部分。按照制造厂与国家监督检查机构之间的协议应在下列三种方案中进行选择：a）100%检验（只适用于非破坏性试验项目）。由于该批量太小，以致按规定的合格质量水平（AQL）和捡查水平（IL）进行抽样，不能充分判定是否接收了不合格继电器。b）变换到具有某一种工作特性曲线的抽样方案，该特性曲线在极限质量（LQ）下对该批中继电器的已知用途能提供足够的保护（DR）。所来用的方案应在制造厂与国家监督检查机构之间协商一一致，并在原合格质量水平的基础上不得过分地增加生产方风险。所选择的方案，其合格质量水平（AQL）与检查水平(IL)均可以与详细规范中的规定不同。注：DR为判定系数，定义为：
接收概率为10%时的极限质量水平合格质量水平（AQL）
（见IEC410的表-A和表×）
c）当不能得到可靠的判定时，例如对于小批量和破坏性试验，则应承担更大的抽样风险，并且所采用的抽样方案应在制造厂，国家监督检查机构及主要订货方（继电器的使用方，当知道时）之间达成一致的协议。
5.4对于小批量，可以采用5.3条的8）、b）、c)项中所规定的程序，并应在制造厂、国家监督检查机构及主要订货方(继电器的使用方，当知道时)之间协商一一致。6试验一览表
6.1试验序列由列入详细规范中的全部试验项目组成。列入详细规范中的全部量值均应经过检验或试验。
各试验项目引用GB/T10232中的编号。GB/T10232是有或无机电继电器总规范，另外详细规范还可以详细地规定其它内容。
6.2II.水平对同一个分组中的所有试验项目均适用。对AQI.水平，给出了含有一中间值着重标志（下加横线)的数值范围，制定详细规范的管理机构应选择合适的数值，该数值适用于同一分组中的所有试验项首。
6.3A0）分组中的所有试验项目通常在每一只继电器上进行。但如果由于某些原因，有必要检查是否严格地执行了100%的试验项目，或者在连续生产的特殊情况下，则建议按统计原理对检验批进行检查。对此，表I中给出~个IL水平和一个AQL范围（100%试验不能保证完全剔除不合格品）。6.4任何IL和AQL水平均应理解为允许接收的不合格品数适用于同--个分组中的每一项试验。尽管如此。但当制造厂与使用方商定时，允许在详细规范中采用累计的AQL。7试验顺序
7.1质量一致性检验分为两部分：即作为单批放行依据的逐批检验，及包括历时长和费用高的试验项目的周期检验。
A组和B组中包括的是逐批检验项目，而为了保持鉴定批准资格所需要的周期检验项目和其他试验项日包括在C组中。
GB/T14598.11-1997
7.2当若于个试验项在同一个或数个样品上连续进行时，除在详细规范中另有规定外，应采用下列顺序：
a.AO分组中的试验项目在所有非破坏性(ND)或破坏性(D)试验项目之前进行。b．非A(）分组的试验项目应按照空白详细规范中给出的顺序进行。但应保证，前面项目的试验不得造成后面项目的试验结果无效。8认证试验记录
认证试验记录应按照IEC/QC001001和QC001002中的规定提供，并应包括详细规范中规定的有关内容。
第三篇空白详细规范和详细规范的编制9空白详细规范
空白详细规范应按照本规范表I中给出的试验一览表和相应说明，及其它有关的说明进行编制。凡空白详细规范中标有字母M(强制性)的试验项目均应列入详细规范，标有R(推荐性）的试验项目也可以列人详细规范。GB/T10232中的其他试验项目和不包括在GB/T10232中的任何其它试验项目，认为需要也可以列入，但列入后应注意检查其IL和AQI水平还是否合适，并且检查一个组中的每一项试验的最后测量项目，是否正确地列在该组的最后。注：虽然在空白详细规范中有一些试验项自标有R而具有推荐性，但任何推荐性试验项目只要列人详细规范中就成为强制性的。
10详细规范
10.1详细规范应给出如下相应的说明内容，空白详细规范应留有此用途的空白篇幅。a）详细规范的识别标志
识别标志应包括编号和发布日期。b）继电器及其应用内容的识别标志识别标志应包括诸如尺寸、密封、单稳态或双稳态、极化或非极化等特征。c）具有继电器关键尺寸的外形图外形图应是继电器的实例说明图，以助于识别并与其它继电器相比较，应包括所采用的各种安装方式。当适用时，代号名称和符号应符合GB/T14598.6中的规定。影响互换性的尺寸应单独列表。应指明包括继电器安装方法和各种限制要求的安装细节。接线型式应与GB/T14598.3一93表V中规定的最小电气间隙和爬电距离值-一起合理地给出。d）继电器的参考数据（不作检验用）当适用时，应给出下列额定值和特性。优先选用的额定值应符合GB/T14598.1、GB/T14598.2和GB/T14598.3中的有关规定，（1）额定值
应给出下列额定值和试验值：
（1.1）线圈
（I）基准温度“下的额定电压和(或)电流。（I）基准温度下电压和（或)电流的额定范围。*基准温度在详细规范中规定。
GB/T14598.11-1997
（Ⅲ）基准温度下的电阻或阻抗及允许偏差。（V）绝缘电阻和测试电压。
（V）介质试验电压。
（И）频率（只对于交流继电器）。（И）特殊工作条件（如果有的话）。（1.2）触点（若无其他规定，为阻性负载）（1）触点组数和说明。
（I）最小和最大触点电压。
（Ⅲ）最小和最大触点电流。
（NV）在（I）和（或）（Ⅱ）条件下的最大额定负载。直流继电器以瓦（W）为单位，交流继电器以伏安(VA)为单位。
（V）绝缘电阻和测试电压。
（VИ）介质试验电压。
（И）特殊工作电路条件（如果有的话）（1.3）极限使用条件（不作检验用）（I）气候类别。
（I）温度范围。
（）冲击。
（）碰撞。
（V）稳态加速度。
（V）振动。
（И）低气压。
（）重量。
（x）其他各种极限值。
注：表达上述各项参数的标准方法在IEC68-1中给出。（2）特性
应给出基准温度*下的下列特性（基准温度*在详细规范中规定）：（I）所要求的性能值和极限值。（Ⅱ）接触电阻和测试点。
（Ⅱ）触点回跳时间。
（IV）动作和释放时间。
（V）在规定负载或电流下的最小循环次数。（V）在电寿命过程中（不是低电平），允许的触点循环失效次数可以列入其他特性，给出数值及其适用的条件。e）有关文件
有关文件系指GB/T10232、IEC255-10和本分规范，如果有必要引用其他标准时，则应列出其全称、版本年号及发行单位(除众所周知者外）。f）评定水平
本规范的表「包括三个试验一览表。在引用这些试验“览表时，如果只含有被引用的试验一览表中的试验项目，则称为未增加内容的试验一览表X（编号1，2或3）；如果增加了被引用的试验一览表以外的试验项目，则称为有增加内容的试验览表X。g）各C组之间的间隔周期和规定的样本大小。h）各检验批的组成（当第5章中的情况可以预料到时）。247
GB/T 14598.11--1997
1）试验顺序（当与第7章中的规定不同时）。ji）一般试验条件（当与GB/T10232第3章的规定不同时）。k）鉴定批推试验一览表。
1）质量一致性试验一览表。
在K)项和1)项中，对于每一试验分组，其每项试验所规定的最后测量项目应进行汇总，并表明在该分组的最后。
m）JIL水平的规定。
n）AQL水平的规定。
0）如有必要，给出本规范内容范围之外的包装和（或)继电器的标志。在符合详细规范要求的继电器的各项试验过程中，应考上述每一项特性。10.2诸如图形、曲线、应用数据及注解等附加内容可以在详细规范的附录中给出。这些内容不作试验用。
10.3制定详细规范时，为了能得到合适的试验一览表，应采取下列步骤：a）从本分规范的表中选择与继电器预定用途有关的特性。b）选择能最大限度地满足继电器各项要求的试验一览表。试验一览表1：质量评定的基本水平试验览表2：增加环境适应性和寿命评定的基本水平试验一览表3：有环境适应性扩展要求的试验一览表表
有或无机电继电器基本试验一-览表说明和缩写
试验一览表的分级
列入试验一览表1中的所有强制性和推荐性试验项目也包括在试验一览表2中，再加上一-些另外的试验项目。同样，试验一览表2中的试验项目也包括在试验一览表3中，还要再加上另外的试验项目。在少数情况下，会将试验项目从某一个组转移到另一个组；或者从试验一览表1转移到更高级的一个试验一览表时，推荐性试验项目将变为强制性试验项目。这种转移和变换用一个星号标志（例如M*）。试验顺序
每一分组中的试验项目均按GB/T10232中条款号的顺序列出。各项试验应执行的顺序见本规范的第7章。
项目选择
D：破坏性试验项目。
ND：非破坏性试验项目。
M：列入详细规范中的强制性试验项目。R：列入详细规范中的推荐性试验项目。如果有必要时，任何详细规范均可以增加包括在GB/T10232中但未列入试验一览表的试验项目。IEC255-10的表1中所给出的继电器特性：RTO：非密封触点的继电器
RTI：密封触点的继电器
RT：密封继电器
触点应用类别
触点应用类别CA0：小于30mV，小于10mA。248
GB/T 14598. 111997
触点应用类别CA1：30mV~60V，10mA~～0.1A。触点应用类别CA2:5V~～250V,0.1A～1A触点应用类别CA3：5V~600V,0.1A～100A。触点应用类别的完整定义见GB/T10232-94的第2章。说明性注解：
本分规范表I采用下列注解：
1当出现下列一种情况或两种情况均适用时，则这些项目试验在该试验组中进行：（I）当有关参数对继电器在其预定用途中能满意地工作极为重要时。（I）对于某一项规定的参数，当制造误差与其规定的公差范围相当时，并当任何继电器的特性超出这些范围对其预定的用途会产生有害影响时。2只适用于当制造厂与订货方协商一致且当试验时间不超过一周时。3只适用于当制造」“与订货方协商一致时。当某一项电寿命试验所要求的循环次数至少等于机械寿命所要求的循环次数时，允许电寿命与4
机械寿命试验结合起来进行。
GB/T10232
中的条款
A0分组
试验项目
适用于该分组中的所有试验项目试验一览表1
一般情况：100%试验。失效比率累积大于_%时，该批拒收。特殊情况：11:1
AQI. .0. 065.-*-0. 25--0. 653.6.4
A1分组
外观检查，标志
介质试验(ND)
功能试验(ND)
密封（ND)
接触电阻(ND）
线圈直流电阻或交流
功耗(ND)
适用该分组中的所有试验项目
AQL.0. 4.......4
线圈直流电阻或交流
功耗(ND)
M按详细规范选择的
引出端
试验览表2
M按详细规范选择的
引出端。
注1适用
M只适用RTI和RTM只适用RTI和RTI的动作和释放值
M 只适用 RT
的动作和释放值
M只适用RTI
M只适用于CAO
试验—览表3
M按详细规范选择的
引出端。
注1适用
M只适用RT」和RTⅡ
的动作和释放值
M 只适用RT Ⅱ
M 只适用CAO
M*当注1和（或）注3适
M只适用于A0分组中
未进行试验时
GB/T10232
中的条款
A2分组
试验项目
线圈电感和线圈瞬态
抑制试验（当适用时）
功能试验(ND)
机械检查(ND)
接触电阻(ND)
内部潮混(ND)
时间测试(ND)
适用于该分组中的所有试验项目JL:S-4
AQL..0. 4.. .4
A3分组
尺寸检查(ND)
适用于该分组中的所有试验项目..
AQI..0...]....4
A4分组
外观检查（ND）
适用于该分组中的所有试验项目IL:S-4
AQI....4....0...4
介质试验(ND)）
B1分组
绝缘电阻(NI)）
适用于该分组中的所有试验项目H.:S-3
AQL..0. 41. 5-*.6. 5
GB/T 14598.11—1997
表「（续）
试验一览表1
M只适用于RTO的动
作和释放值
试验—览表2
M只适用于RTO的动
作和释放值
M 只适用于CA1
试验·览表3
M只适用RTO的动作
和释放值
M只适用于CA1
R\只适用RTI和CAOM\只适用于RTI和两者兼有时
CAO两者兼有时
R\当注1和（或)注3适
|M·另选AO中未进行
M\另选AO中未进行
试验的引出端并当注1，试验的引出端并当注1适用时
适用时
GB/T 10232
中的条款
B2分组
试验项目
电寿命(D）
适用于该分组中的所有试验项目I:S-3
AQI.+0. 4...1. 0...4
B3分组
温度快速变化(D)
引出强度(D)
内部潮湿(ND)
温升(ND)
可焊性，试验1(ND)
剩磁(ND)
适用于该分组中的所有试验项目IIL.S-3
AQI..0. 1..... 65.2. 5
触点粘接(ND）
GB/T14598.11—1997
表（续）
试验—-览表1
R只适用于RTI与
CAO两者兼有时
M只适用于印制电路
板安装继电器
试验一览表2
试验览表3
R”只当注1和注2适用R只当注1和注2适用时
M只适用于RTI
M只适用于RT
M只适用于RTI
M只适用于RTI
R只适用于直流继电器」R只适用于直流继电器Ｒ 只适用于 RTＩ和
Ｒ 只适用于RT「和
表中给出的I1.和AQI.只是指导性的。如果不用这些IL.和AQI.数值，详细规范可以在每一分组中指明下列数值：1.受试继电器的数量。
2.允许的不合格品数。
详细规范应按照IEC255-10规定表明试验周期。C1分组
适用于该分组中的所有试验项目IL.:S-2
AQI..0. 41.56.5
电寿命(D)
R\只在B1中未进行试
验并当注1适用时
R只在B1中未进行试
验并当注1适用时
GB/T 10232
中的条款
C2分组
试验项目
适用于该分组中的所有试验项目IL.S-3
AQI..0. 4-1. 0-.
C3分组
介质试验(ND)
冲击电压试验(ND)
绝缘电阻(ND)
接触电阻(ND)
时间测试
线圈电感和线圈瞬态
抑制(ND)
适用于该分组中的所有试验项目IL:S-2
AQI..0. 4.--1.5.-..6. 5
C4分组
尺寸检查(ND)
称量(ND）
电接触噪声(NI))
适用于该分组中的所有试验项目1.S-2
AQ:..0. 4--1. 5.-.6. 5
C5分组
电寿命(I)
机械寿命(D)
适用于该分组中的所有试验项目..S-2
AQ..0. 4..-1. 0..4
气候(D)
稳态湿热(D)
腐蚀性大气(D)
CB/T 14598.11--1997
表１(续)
试验一览表1
MA0中未进行试验的
引出端
R只适用那些在A2中
未进行检查的尺寸
试验览表2
MA0和A4中未进行
试验的引出端
R只适用CA2和CA3
M只当B1或C1中未
进行试验时
M见注4
R只适用于RT
试验一览表3
MA0和A4中未进行
试验的引出端
M*只适用CA2和CA3
M*只当A1中未列入
R只适用于CAO和
M只当B1或C1中未进
行试验时
M见注4
R 只适用于 RTI
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
