ICS 73. 100. 99
备案号:26916—2010

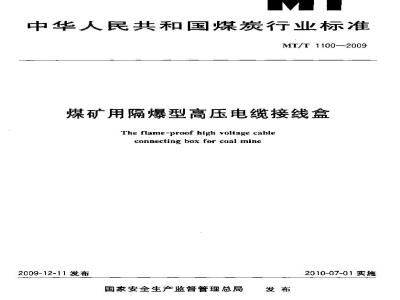

中华人民共和国煤炭行业标准
MT/T1100-2009
煤矿用隔爆型高压电缆接线盒
The flame-proof high voltage cahleconnecting box for coal mine2009-12-11发布
国家安全生产监督管理总局
2010-07-01实施
现范性引期文件
理式及基本参数
技术要求
试验力法
检验规则
标志、包装,运输和烂存
MT/T 1100--2009
Mt/T1100-—2009
本标准由中国煤炭工业协会科技发展部提出。本标准由媒炭行业媒矿安全标雄化技术委员会归口。本标滩起草单位:煤炭科学研究总院抗顺研究院。本标准主要起节人:杨光鹤,张旭、下丹、刘晓波、韩英,工展1范围
煤矿用隔爆型高压电缆接线盒
MT/T 1100—2009
本标准规定了煤矿用隔爆型高压电缆接线盒的产品分类,技术要求,试验方法,检验规则、标志、包装、运输和贮存,
本标准适用于煤矿用隔爆型高压电缆接线盒(以下简称接线盒)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标的条款。凡是注日期的引用文件:其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标难达成协议的各方研究是否叫使用这些文件的最新版本。凡是不注口期的引用文件,其最新版本适用于本标准。GB/1 191
包装储运图尔标志
GB/T 228金属材料案温拉伸试验方法GB/T2123.4电1电产-品基本环境试验程第2部分:战验方法试验Db:交变显热爆炸性气体坏境用电气设备第1部分:通用要求C3 3836.1—2000
G33836.22000
爆炸性气体环境用电设备第2部分:隔爆型“G1 3836.3—2009
GB/F 10111
GB/T 11022
GB/T13.384
CR 14048,1
爆炸性体环境用电气设备第3部分:增安型*”利用随机数殷子进行随机抽样的方法高压开关设备和控制设备标准的共间技术要求机电产品包装通用技术条件
低压开关设备和控制设备第1部分:总则GB/T16927.1高电压诚验技术第1部分:-般试验方法MT/T 661
煤矿并下用电器设备通用技术条件3型式及基本参数
3.1型式
防爆型式为矿用隔爆型.防爆标志为\Exdl”3.2型号及含义
外壳材质特征代号(钢材(.倚铁T)叫人装置通数
一额楚电压(kV)
额定电流(A)
设计序号(用1,2,,50依次表)
一接线盒
3.3基本参数
基本参数如下:
a)额定电压:交流3.3.6.0.10.0kVMT/1 1100—2009
额定电流:50.100.200.315.400.500.639.8004交流电源额延顿率:50 11zt
接线盒为长期工作制
技术要求
产品应符合本标准的要求,并接照定程序和因家指定的检验单位审批的图样和技术交件制造。接线盒的防爆结构和防爆试验成符合G133836.1—200和GB3836.2—2000的规定4.2
接线盒在下列条件下应能止带1作:4.3
坏境气压:86 kPa~[ kPa:
环境温度:20 ℃·0℃
空气平均相对度:不人于95%(+25时》:具有甲统爆烨性体混台物的媒矿井下:尤显茎摇动和剧烈振动冲击的环境:污染等级:3级:
安装类别:山。
4.4接綫盒因不同出位的导出零伴之问、导电零件与完体等接地体之间的电气回隙和惧也距离,在考虑止确连接电缆启应不小于表1的规定。表
额定电压
最小电气间隙
电气间隙和爬电距商
最小爬电距离
注;I.I亚系根著绝续料相北中起痕拮数(I)划分的组别。45
4.5接线盒的额定电压为3.3kV时:其绝缘电阻值虚不小」1Mn(湿热试验后),高于3.3kV者不作绝缘电阻考核,只作介电性能考核:4.6接线盒相问以及相与外壳问的额定冲击耐受电乐<雷电冲击耐受电压)按表2的规定值进行3款试验,应不发生山穿现象。
表2额定冲击耐受电压(雷电冲击耐受电压)新定下等级
最高工作电压等级
单位为干伏
冲击耐受电压等级(峰值)
4.7接线盒的绝缘部件1赖耐l试验应符台表3的规定,试验历时1min,应无击穿或闪络现象:表 3工频耐压试验电压值
祝定电K等级
展高工作电压等级
单位为下代
额定短时工过受电正等缓(有效道)18
MT/T 1100—2009
4.B接线盒应能经受额定經时耐受电流(热稳定),额定短时耐受电流的电流值应从下列数值选取,其值应与知路额定电流俏相适应:1. 6,2.2. 3.3. 15.4.5,6. 3,8,10.12. 3,16.20.25(kA),额定短路持续时间的标准值为 2 5.如果需要,则可以选取小于或大十2 5的值,推荐值为 0.5、1.4 s.
4.9接线盒应能经受额定峰值耐受电流(动稳定)的冲击。额定峰值耐受也流标准值应为2.5倍额定短耐受电流。
4,10接线盒内的接线端了的极限温应不超过表4规定的值。表4:接线端子的极限温升
接绒端于
裸黄铜
珂(或黄焗)镀
(或黄铜)镀银或镀镍
H他金凤
湿升,K
4. 11 接线盒经严酷等级为离温 1 40 %: 试验周期 21 d的变变湿热试验后,绝缘电值应满足 1. 5 的现定,并能承受本标雅4.6规定的1频谢正试验,且隔爆面不应有锈蚀职象。4.12接线盒内绝缘瓷座与金届壳体之间应设防露势:4.13接线盒内的连接件经扭转试验后不应转动和损坏。4.14接线盒隔爆接面的最小有效长度L,螺抢通孔边缘至隔爆接合面内缘的最小有效长度「和隔爆接合而的最大间隙(或直径差)应符合表5的规定。表 5 隔爆接合面结构参数
接合面
或圆微结构
外壳净容积 V,ctm
4,15接线盒随爆接个而的粗1槛度尺c成不大于6.3Pm.隔爆接合而成采瑕防锈措施,如电镀,磷化、途防锈油等,但本应涂油漆。
4.16接线盒隔爆外定的紧固件应采用防松措施,采用防松势圈时,螺和不透螺孔紧固后还应留有大于2倍防松垫阖厚度的螺纹余星。紧圈骤孔不穿通外无壁,蝶孔周围和底部的厚度应不小于爆自径的1/3,但至少为3.0mm
4.17接线盒隔爆外完及零部件所进行静压就验水而试验),历时10,试验后外壳不应损坏或产生影响隔爆性能的水久变形、
4.18接线盒隔爆外壳及其部件经冲击试验(壁厚大于3mm的钢材外壳除外)后,不应产生影响防爆性能的变形或损环。冲击能量为20 I(非采掘工作面用可为7J)。4.19所人装置经夹紧试验后.试摔位移应不大于6 mm,其结树不应损坏。4.20引人装罩经密封试验.机械强度试验后,不成出现泄漏痕迹和元件损坏。3
MT/T1100—2009
4.21引人装置中弹性密封圈材料的硬度应为IRHD45度~55度:经弹性封图材料老化成验后,其硬度变化量应不超过20死。
4.22采掘工作面用的容积大于2000心m的换线盒隔爆外究、必须用钢板或铸钢制成,非采掘T作面用的接线盒隔爆外壳,可川牌号不低于HT250的或铸铁制成,4.23接线盒外壳经耐压试验后:不应产生影响隔爆性能的变形或损坏;避行内部点燃不传燥试验时小应传燥。
4.24接线盒外壳应按GH3836.12000中第15章的舰定设内外接地装置:4.25由金属制成的接线盒·其内外表面应首光涂防锈漆.然后内表面应均勾地涂耐(或抗)弧漆,接线盒外表面涂纠漆。
4.26接线盒1.所熙色金属等部作应采取防腐体措施。5试验方法
5.1工频耐压试验按B/16927.1的规定逃行,5.2额定耐受冲击电乐试验按H/T16927.1的规定进行。5.3动、热稳定试验按GB/T 11022的规定进行。5.4温升试验按GB/T11022的规定进行,5.5交变湿热试验按GB/T2423.4的规定进行5.6连接件扭转试验接CB3836.1—2000的规定进行。5.7静乐试验(水压试验)按R3836.22000的规定进行5.8冲击试验按GB 836.1-2000 的规定进行。5.9引入装置繁试验按B3836.1-2000附录1)的规定进行。5.10引人装置密封试验,机械强度诚验按GB3836.2一2000附求D的规定进行,弹性密封图材料老化试验按GB3836.1一2000附录D的规定进行。5.11
谢铁材质性能试验按GB/T228[的规定进行。5、 13
外壳耐压试验和内部点燃不传爆试验按心B3836.2一2000的规定行,绝缘电附的测罩按MT/T 661的规定进行。5.14
电气向隙和爬电距离、隔爆参数、隔爆面表面粗髓度和防锈、紧固、按地、涂漆、装配质量等的检查5.15
按R3836.12000--GB3836.32000和GB14048.1的规定进行。检验规则
6.1总则
接线盒检验分出」检验和型式检验:型式试验在出」检验合格的产品上进行,型式检验包括出厂检验的全部内容。
6.2出厂检验
6.2、1产品成经制造厂质虽检验部门逐台检验.检验合格并签发合格证后方可出厂。6.2. 2 产品山厂检验项目按表 6 的规定进行,6. 3型式检验
6. 3. 1有下列情况之一附,应进行型式检验a)新产品或老产品转厂生产的试制定型鉴定时:h)正式生产后,如结构,材料、丁艺有较大改变,叮能影响产品性能时:)正带牛产,每满五年时;
d)产品停产两年后,恢复生产时;e)出厂检验结采与上次型式捡验有较大差异时:4
国家有关机构提出进行型式检验的要求时。f)
6.3.2产品型式检验项日按表6的规定进行6.3.3抽样:按GB/T10111的规定进行抽样基数为6台,拙样数量至少为2台,MT/T 1100—2009
6.3.4判定规灿:对关键项H,如存·台项不合格,则判定该批产品为不合格。对重要项日,如有两台项不合格,则判定该批产品为不合格,如有一台项不合格,则对该项日加倍复查,复查中若仍行一台项不合格,则判定该批产品为不合格。对一般项日,不作判定。表6接线盒检验项目
检验项
电气间隙和爬迅距离测益
额定冲击耐压试验
额定工频耐压试验
额定短时耐变电流和额定峰值耐受电流温试验
变必证热试验
扭转试验
隔爆结构及参效检查
静压试验(水压试验)
冲山试验
引人装置爽紧试验
引人装蛋密封、机强度试验
弹性密封圈材料老化试验
外壳材质
外壳耐尿试怜和内部点燃不传爆试验外观结构检查
技术要求
4. 8.4. 9
4. 1.1,4. 15
4.12.4. 16.
4,24,4.25
试验方法
出厂险验
注1,表中序号有”“者为般项日,有”→“者为义坝百,H余为虽要项目。注2:表中对应格内““者为应进行的检验项目,“\者为不梭项日.标志、包装、运输和赠存
型式检验
7.1接线盒外光明显处应设置清晰的水久性凸纹标志“ExdI”和矿用产品安全标志“MA\。备注
接线盒外完明显处应设置厚度不小于1,0m的铜质或不锈钢匾铭牌,并可靠固延。铭牌上成清72:
晰地标汁注下列内容:
产品型号和名称;
额定电用和额定电流;
防爆标志Exd);
防爆台格证编受和安食标志编号;生产许可证编好:
出」期和编号
防爆捡验单位代号;
MT/T 1100--2009
制造」名称(利商拆)。
7.3接线盒外光明显处应设置厚度不小于1.0㎡m的*严禁带电开益”的铜质或不锈俩质曾告牌.并可靠固定,
7.4接线盒的包装应能防止产品在运愉过棕中受到损坏,片采取防丽措施,包装的其他紧求还要符合GB/T13384的有美规定。
7.5包装箱外壁应有明显的文字和标志·其内睿包括:收货单位和地址:
产品型号和名称:
包装箱尺寸和总质量:
符合GB/T19I规定的\小心轻放”“怕龈”等标志;制造名称和地址;
产品执行标准号。
7.6产品装箱文件包拆:
装箱单:
产品含格证书:
产品使用说明书:
专用工具,
7.7包装箱在运输过程中不得受到强烈颠航、振动,并应防止雨雪侵袭。7.8
接线盒应忙存于没有雨需侵人.空气流通的库房中。6
中华人民共和国煤炭
行业标准
蝶矿用隔爆型高压电缆接线
MT/T1100--2009下载标准就来标准下载网
煤发工业出版社出版
(北京市岭日区茅药35号1005291k:cciph.com.cn
操斑工业出版社印刷!
新华书店北京发行所
F80mmX1230mm
印账3/4
疗载 11 『字
即数1—569
2310年4月第1版
社内编孕
2010个1月第1次印刷
5020 - 479
版权所有
违者必究
本书始有缺页、倒页、脱页等质量问题,本利负责调换
