ICS73.100.99
备案号：26917—2010

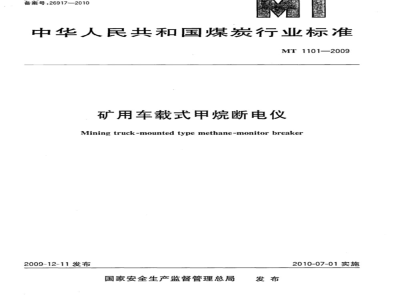

中华人民共和国煤炭行业标准
MT1101-2009
矿用车载式甲烷断电仪
Mining truck-mounted type methane-monitor breaker2009-12-11发布
国家安全生产监督管理总局
2010-07-01实施
规范性引用文件
术语和定义
产品分类和型号及基本参数
技术要求
试验方法
检验规则.
标志、包装、使用说明书、运输和贮存目
MT1101-—2009
MT1101—2009
本标准为强制性标准。
本标准由中国煤炭工业协会科技发展部提出。言
本标准由煤炭行业煤矿安全标准化技术委员会归口。本标准起草单位：煤炭科学研究总院抚顺研究院、扬中南方矿用电器有限公司。本标准主要起草人：付淑玲、余进、付文俊、李者、王展、袁立清、张岩、唐勇、潘雅楠、李仲强等。1范围
矿用车载式申烷断电仪
MT1101—2009
本标准规定了矿用车载式甲烷断电仪的术语及定义、型号和分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿井下有甲烷气体和煤尘爆炸危险环境使用的矿用车载式甲烷断电仪（以下简称断电仪）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2
GB/T2423.4
GB/T2423.5
电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品基本环境试验规程第4部分试验方法试验Db：交变湿热第2部分：试验方法试验Ea和导则：冲击电工电子产品环境试验
GB/T2423.10电工电子产品环境试验第2部分：试验方法
试验Fc和导则：振动（正弦）
GB4208
爆炸性气体环境用电气设备
爆炸性气体环境用电气设备
爆炸性气体环境用电气设备
外壳防护等级(IP代码）
工业产品使用说明书总则
第1部分：通用要求
第2部分：隔爆型“d”
第4部分：本质安全型“\
GB/T10111
利用随机数般子进行随机抽样的方法AQ1043矿用产品安全标志标识
煤矿通信、检测、控制用电工电子产品通用技术要求MT210
煤矿通信、检测、控制用电工电子产品基本试验方法MT/T408—1995
3术语和定义
煤矿用直流稳压电源
Truck-mountedtypemethane-monitorbreaker车载式甲烷断电仪
安装在井下可移动的设备上，由主机（含本质安全型电源）、甲烷传感器、声光报警器等组成对甲烷浓度、超限报警进行监测，并对被控电气设备进行闭锁、解锁的装置。3.2
主机host
为甲烷传感器和报警器等提供本质安全型电源，实现信号输出、输入、采集、处理及数据显示的装置。
显示值displayedvalue
断电仪（主机）显示的测量数值。MT1101—2009
electricitybreaker
实现切断被控电气设备电源的功能。3.5
keeplocking
保持闭锁状态的功能。
recovery switchon
对被控电气设备重新送电的操作。3.7
自动解锁
automaticbuster
当达到解除闭锁状态的条件时，允许复电的功能。3.8
人工解锁handbuster
在闭锁状态下，使用专用工具允许复电的功能。3.9
stability
稳定性
在规定的工作条件和时间内，断电仪保持在允许变化范围内的性能。3.10
跟踪误差
trackingerror
传感器与主机之间的显示误差。4产品分类和型号及基本参数
4.1产品分类
矿用车载式甲烷断电仪（主机)可分为交流电源、蓄电池、可充电电池方式供电。4.2型号及含义
4.3基本参数
J -C-4. 0/ XX-(*
产品主机与装置基本参数见表1。产品统一排列顺序号
浓度（%)/电压等级(V)
车载（第二特征代号)
甲烷(第一特征代号)
断电仪（产品类型代号）
主机和装置基本参数
参数名称
交流电压(AC)等级
直流电压(DC)等级
交(直)流电压波动范围
本质安全型直流电源电压
(DC)等级
信号制式
规格等级要求
1140V、660V、380V、220V、127V110V、36V、24V24V200V
75%~110%
5V--24V
电流型，1mA~5mA或4mA~20mA
频率型：200Hz~1000Hz，脉冲宽度不小于0.3ms数字信号型：传输速率1200、2400、4800、9600bps，电平不小于3V序号
5技术要求
参数名称
断电接点容量
显示方式
备用电源
甲烷传感器
声光报警器
连接电缆
一般要求
表1(续）
规格等级要求
MT1101—2009
AC:660V/0.5A,380V/1A,36V/5A
DC;132V/5A,36V/10A,24V/15A
三位LED数码管显示甲烷浓度；
其中指示灯绿色显示为正常工作，红色显示为超限断电最高充电电压和电流、充电和放电截裁止电压、转换时间、工作时间(0~4.0)%CH
声级强度应不小于80dB(A)
声级强度应不小于85dB(A)，光信号在暗处能见度应不小于20m单芯的传输信号电缆，截面积：1.5mm；主机与传感器距离：≤0.1km；
R≤12.8a/km.C≤0.1μF/km.L≤1mH/km5.1.1断电仪应符合本标准的要求，并按经规定的程序和国家授权的试验部门审批的图样和技术文件制造。
5.1.2断电仪及其相关联的设备应通过国家授权的防爆检验机构联检。主机与配套的关联设备应具有有效期内矿用产品安全标志证书。5.1.3断电仪（主机)防爆型式：矿用隔爆兼本质安全型，防爆标志为“Exd[ibJI\。5.2工作环境条件
温度：0℃~40℃；
相对湿度，≤95%RH(+25℃时）；大气压力：80kPa~116kPa；
风速：不大于10m/s；
用于煤矿井下有甲烷气体和煤尘的爆炸危险环境，无强烈振动及淋水的场所；贮存温度：-40℃~60℃。
5.3外观及结构要求
5.3.1.断电仪主机显示窗应透光良好，数码、符号均应清晰完好。其表面、镀层或涂层不应有气泡、裂痕、明显剥落和斑点。设计结构应合理，坚固耐用。5.3.2断电仪主机外壳、接插件和零件应采取防腐措施，金属零部件不应有锈蚀和其他机械损伤，涂、镀层应均匀、固，颜色一致，
5.3.3外接插件应有明显的符号加以区别或采取防止误插的措施。所有功能指示灯应色彩分明，永久标志(铭牌)应清晰可见，安装牢固。5.4基本功能要求
5.4.1断电仪应有甲烷浓度、电源、报警、断电、故障状态显示等功能。5.4.2报警功能，当断电仪的甲烷浓度达到预置的报警点时，主机或报警器和甲烷传感器应同时发出声、光报警信号。当甲烷浓度恢复到预置报警点以下时，应能解除自动报警。5.4.3断电仪在下列情况时应能实现闭锁：a）当断电仪移动过程中的甲烷浓度达到预置的断电点时；3
MT1101—2009
当传感器发生电源或信号线开路、短路等故障时；当断电仪主机失电时；
当断电仪在送电1min以内。
断电仪在下列情况时应能自动解锁：5.4.4
当被测甲烷浓度降到预置解锁点时；当排除故障恢复正常运行并达到稳定时；当送电1min后正常运行时。
断电仪必须使用专用工具方能进行人工解锁操作，5.4.5
断电仪主机用交流供电时应具有备用电源功能。5.5性能要求
断电仪的甲烷测量范围为(0.00～4.00)%CH。其基本误差应符合表2的规定。表2甲烷浓度的基本误差
甲烷浓度，%CH
0.00-1. 00
>1.00~2.00
>2.00~4.00
断电仪各关联设备之间的信号误差应小于满量程的土0.5%。5.5.2
基本误差，%CH
断电仪稳定性，连续工作7d的甲烷浓度显示值的漂移量应不超过5.4.1～5.4.5及表2的5.5.3
规定。
主机至传感器之间的传输距离应不小于100m，其基本功能和性能应符合5.4.1～5.4.5及表25.5.4
的规定。免费标准bzxz.net
主机至传感器之间控制执行时间应不大于2s。5.5.53
断电仪的报警点、断电点和解锁点的设定范围及误差应符合表3的规定。5.5.6
表3设定点名称、范围及误差
设定点名称
设定范围
设定误差
报警点，%CH。
0.50~1.50
断电点，%CH
0.50~2.00
当≤1.00时，±0.10；当>1.00时，±0.20解锁点，%CH
>0.00~1.00
断电仪的电源电压在75%～110%额定值范围内波动时，应不超过5.4.1～5.4.5及表2的5.5.7
规定。
5.5.8断电仪在移动中0m/3~10m/s风速影响范围内工作时，零点漂移量不大于土0.10%CH。5.6引入装置
5.6.1引人装置经夹紧试验，试棒位移应不大于6mm，其结构不应损坏。5.6.2引人装置经密封试验，不得滴水和损坏。5.6.3引人装置中的橡胶密封圈硬度IRHD为45度～55度，经老化试验后，其硬度IRHD变化应不超过20%。
5.7接线端子
5.7.1本安接线端子与非本安接线端子之间的间距应不小于50mm。5.7.2本安电路接线端子及引出装置旁设\ib\或\ia\或蓝色标记。5.7.3本安电路接线端子与接地端子及外壳之间的距离应不小于3mm。5.7.4接线端子进行扭转试验时，不应转动和损坏。4
MT1101—2009
非本安接线端子之间、非本安接线端子与接地端子及外壳之间的电气间隙和爬电距离应不小于5.7.5
表4的规定值。
额定电压
电气间隙
非本安电路电气间隙和爬电距离爬电距离，mm
注，I、IⅡI、Ⅱa系根据绝缘材料相比漏电起痕指数(CTI)划分的组别。5.8
隔离变压器
变压器的绝缘可按表7规定的试验电压进行工频耐压试验，应无击穿和闪络现象。向本安电路供电的变压器输人绕组应设有熔断器或断路器保护。Ⅲa
向本安电路供电的绕组端子与其他绕组端子应分开布置，其电气间隙与爬电距离须不小于表5的规定值。
额定电压(峰值)
电气间隙
本安电路电气间隙和爬电距离
浇封中间距
变压器中向本安电路供电的绕组应与其他绕组分开布置。爬电距离
涂层下的爬电距离
变压器中向本安电路供电的绕组与其他绕组内外布置时，应采取下列措施之一：向本安电路供电的绕组与其他绕组间有固体绝缘；本安电路的绕组与其他绕组间若采用接地屏蔽隔离，屏蔽厚度应不小于表6的规定值，金属箔屏蔽应设置两根结构上分开的接地导线，其中每一根导线应能承受熔断器动作之前流过的最大持续电流；若采用导线屏蔽，则屏蔽层由至少两个电气上分开的导线层组成，其中每一层都接地，而且能承受熔断器动作之前流过的最大电流。表6屏蔽厚度
熔断器额定电流，A
屏蔽金属箔最小厚度，mm
屏蔽绕组的导线直径，mm
向本安电路供电的变压器铁芯应接地。1
MT1101—2009
5.9主要元器件和组件
任何与本安性能有关的元件其使用电压、电流、功率在正带及故障情况下应不大于其额定值的5.9.1
2/3。
断电仪主机的印制线路板元件组装调试后应至少喷涂两遍或浸一次三防漆。断电仪土机本安电路与非木安电路裸导体之间的电气间隙与爬电距离不应小于表5的规定。裸露导体用绝缘材料浇封后，其间距应不小于表5的规定。5.9.4
断电仪主机的本安电路应采用蓝色导线或套蓝色套管，其导线直径应符合其技术指标要求并单5.9.5
独布置。
断电仪主机本安电路及绝缘导线在进行工频耐压试验时应无击穿和闪络现象。试验部位及耐5.9.6
压值见表8。
向本安电路供电的副绕组与接地屏鼓、铁芯之间及其与其他所有绕组之间
本安电路与接地部分之间
本安电路与非本安电路之间
本安电路用绝缘导线
变压器工频耐压值
试验电压，V
2U1000，最低为1500
U为任一绕组试验中的最高额定电压本安电路及绝缘导线工频耐压试验值试验电压，V
2U，最低为500
2U+1000，最低为1500
2U，最低为500
U为本安电路电压
U为二路电压之和
U为本安电路电压
外壳及组件
5.10.1断电仪主机隔爆接合面的最小有效长度L、螺栓通孔边缘至隔爆接合面内缘的最小有效长度1和隔爆接合面的最大间（或直径差)i。应符合表9的规定。5.10.2断电仪主机隔爆接合面的粗糙度Ra应不超过6.3μm，操纵杆的粗糙度Ra不超过3.2um，隔爆接合面应采取防锈措施，但不得涂油漆。5.10.3断电仪主机隔爆外壳的紧固件应采取防松措施，采用防松垫图时，螺栓和不透螺孔紧固后还应留有大于2倍防松垫圈厚度的螺纹余量。表9
接合面型式
平面、止口或
圆筒结构
隔爆接合面结构参数
外壳净容量V，cm
V≤100
紧固螺孔不应穿通外壳壁，螺孔周围和底部的厚度应不小于螺栓直径的1/3，但至少为3.0mm。螺栓和螺母不允许用轻合金材料制造。5.10.5断电仪主机隔爆外壳应能承受GB3836.2中规定的静压试验（水压试验），加压时间为10+s。如果外壳无结构损坏或可能影响隔爆性能的永久变形，则认为合格。5.10.6断电仪主机隔爆外壳（壁厚大于3mm的钢材外壳除外）经冲击能量为20J（非采掘工作面用6
断电仪主机可为7J)的冲击试验后，不应产生影响防爆性能的变形或损坏。5.10.7断电仪主机外壳的防护等级应不低于IP54。MT1101—2009
5.10.8采掘工作面用的、容积大于2000cm的断电仪主机隔爆外壳，应用钢板或铸钢制成；非采掘工作面用的断电仪主机隔爆外壳，可用牌号不低于HT250的灰铸铁制成。5.10.9’断电仪主机经外壳耐压试验后，不应产生影响隔爆性能的变形和损坏；进行内部点燃不传爆试验时，不应传爆。
断电仪主机透明件应通过GB3836.1中规定的冲击和热剧变试验。5.10.10
涂磁漆。
断电仪主机结构上应设有防误装配措施。断电仪主机应设有一个以上内、外接地装置，并标志接地符号。断电仪主机隔爆外壳的内、外表面应首先涂防锈底漆，然后内表面应均匀地涂耐弧漆，外表面5.10.14
断电仪主机上所有黑色金属部件应采取防腐蚀措施。5.10.15断电仪主机所有螺纹连接处应有防止自行松脱措施。5.11断电仪主机电压和电流
断电仪主机在非本安端加最高允许电压时，本安端的最高输出电压和最大输出电流不得大于设计规定值。且在正常及规定的故障状态下进行本安火花点燃试验时，均不应引爆。5.12断电仪主机温度试验
在正常工作及规定的故障状态时，断电仪主机的外引本安电路导线和隔爆外壳的最高温度应不超过150℃，
5.13电气安全
5.13.1断电仪主机的电源输人端、输出端与外壳间的绝缘电阻值应符合表10的规定。5.13.2断电仪主机的电源输入端、输出端与外壳间的工频耐压值应符合表10的规定，历时1min，且无火花、飞孤和击穿现象。
绝缘电阻及工频耐压
试验部位
电源输入端与
外壳间
电源输出端与
外壳间
5.14环境适应性
额定电压，V
绝缘电阻，Mn
湿热试验后
试验电压，V
5.14.1断电仪主机在工作状态应能通过十40℃、2h高温工作试验，其基本功能和性能应符合5.4.1~5.4.5及5.5.1的规定。
5.14.2断电仪主机在工作状态应能通过0℃、2h低温工作试验，其基本功能和性能应符合5.4.1~5.4.5及5.5.1的规定。
MT1101—2009
5.14.3断电仪主机在非工作状态应能通过十60℃、16h高温贮存试验，经2h恢复后其基本功能和性能应符合5.4.15.1.5及5.5.1的规定。5.14.4断电仪主机在非工作状态应能通过一40℃、16h低温存试验，经2h恢复后其基本功能和性能应符合5.4.1～5.4.5及5.5.1的规定。5.14.5断电仪主机应能承受严酷等级为高温40℃，周期12d的交变湿热试验，经2h恢复后其基本功能和性能应符合5.4.1～5.4.5及5.5.1的规定，且隔爆面不应有锈蚀现象。5.14.6断电仪主机在非工作状态应能承受三个轴向上频率10Hz～150Hz、加速度50m/s2、振动次数是五次的振动试验，试验后检查其基本功能和性能应符合5.4.1～5.4.5及5.5.1的规定。5.14.7断电仪主机在非工作状态应能承受峰值加速度500m/s2、脉冲持续时间11ms、三个互相垂直轴线的每个方向连续冲击三次（共18次)的冲击试验，试验后其基本功能和性能应符合5.4.1～5.4.5及5.5.1的规定。
5.14.8断电仪主机应能承受严酷等级为频率4Hz，加速度30m/s2的运输试验，试验时间2h，主机包装，不通电，不进行中间检测，试验后其基本功能和性能应符合5.4.1～5.4.5及5.5.1的规定。6试验方法
6.1试验条件
6.1.1环境条件
除环境试验或有关标准中另有规定外试验应在下列环境条件中进行：a)
温度：15℃~35℃；
相对湿度：45%~75%；
大气压力：80kPa~116kPas
供电电网的电压波动应小于土2%额定值；d）
试验气体为甲烷与空气混合气体，不确定度应不大于3%。6.1.2试验用主要仪器
试验用主要仪器见表11。
仪器名称
转子流量计
数字万用表
额率计
声级计
兆欧表
耐压击穿仪
6.2外观及结构要求
试验用主要仪器
测量范围
30 mL/min~600 mL/min
分度值为0.018
0V~1000V,0A~10A
0Hz~10000Hz
40 dB~130dB
500V、1000V、2500V
用目测方法观察断电仪和主机外观及结构，检查其要求。6.3基本功能要求
6.3.1显示功能试验
通过目测法进行显示功能的检查。灵敏度或精度
不小于0.5级
分辨率0.1dB
精度10%
6.3.2报警功能试验
将声级计置于报警声源轴心正前方1m处，甲烷传感器通入2.0%CH，气样，测量传感器和报警8
