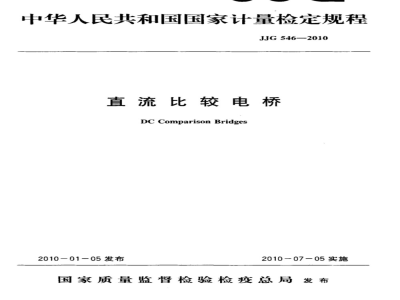

中华人民共和国国家计量检定规程JJG546—2010
直流比较电桥
DC Comparison Bridges
2010-01-05发布
2010-07-05实施
国家质量监督检验检疫总局发布JJG546-2010
直流比较电桥检定规程
VerificationRegulationof Dc
ComparisonBridges
JJG546-2010
代替JJG546—1988
本检定规程经国家质量监督检验检疫总局于2010年1月5日批准，并自2010年7月5日起施行。
归口单位：全国电磁计量技术委员会参加起草单位：中国测试技术研究院本规程委托全国电磁计量技术委员会负责解释本规程主要起草人：
JJG546-2010
李蜀伟（中国测试技术研究院）侯小京（中国测试技术研究院）参加起草人：
李秀芬（中国测试技术研究院）1
引用文献
比较电桥原理
3.2比较电桥结构
计量性能要求
准确度等级
JJG546—2010
比较电桥的结构和各桥臂电阻的基本误差绝缘电阻对整体误差的影响
通用技术要求
外观及线路检查
绝缘电阻
5.3介电强度试验
计量器具控制
检定条件
检定项目
检定方法
检定结果的处理
检定周期
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
原理公式推导
比例臂比值公式推导
r：的计算（参照表）
直流比较电桥检定方法
直流比较电桥整体校验法
检定原始记录格式
检定证书内页格式
检定结果通知书内页格式
1范围
JJG546—2010
直流比较电桥检定规程
本规程适用于直流比较电桥（以下简称比较电桥）首次检定、后续检定和使用中的检验。
本规程不适用于普通单双电桥、自动电桥、半自动电桥、直流比较仪电桥、数字直流电桥及其他特殊用途电桥的检定。2引用文献
本规程引用下列文献：
JJF1059-1999
JJF1015-2002
测量不确定度评定与表示
计量器具型式评价和型式批准通用规范GB/T4793一2008测量、控制和实验室用电气设备的安全要求GB3930—2008测量电阻用直流电桥JJG166一1993直流电阻器检定规程JJG125一2004直流电桥检定规程IEC60564一1997测量电阻用直流电桥使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
3.1比较电桥原理
比较电桥是专门为检定实验室用直流电桥和直流电阻箱等直流电阻仪器的特殊单电桥。其原理线路如图1所示。
图1中：R.—被测电阻；
R一--内附标准电阻，其标称值为：1Q～0.1MQ；R-比例臂电阻，由6个测量盘：10×（1000+100+10+1+十0.1+0.01）Q组成读数盘M,；
等值平衡盘，由3个测量盘：10×（1十0.1十0.01）2组成；R2——比例臂电阻，由6个测量盘：10×（1000+100+10+1+0.1+0.01）2组成比例臂M2；
换臂开关，在比较电桥等值调整时使桥臂R，和R2互换位置；K.
桥顶换接开关，K，分别在位置1和2时测量两次可求出导线电阻r的阻值；
Ke电源换向开关;
C1、P1、P2、Cz一被测电阻R的电流和电压接线端钮；1
CaPa、P4、C-
ri、r?
ri、T2
JJG546—2010
外接标准电阻Rv的电流和电压接线端钮；被测桥臂与标准电阻桥臂之间的引线电阻（注：图中未标出具体位置）；
分别为开关K。在位置1、1'（或2、2'）时的接触电阻；分别为比例臂R、R2的连接导线电阻，阻值从K。开关1、1'分别到RN、R的电位端。
1050粗
103中
102细
比较电桥原理线路图
JJG546—2010
比较电桥的被测电阻采用四端钮法接入被测桥臂R，中，与标准桥臂的标准电阻Rv或外接标准电阻进行比较。另外，两桥臂R2与R，组成0.1到1的10个标准比例值。为消除桥臂电阻R2和R，的误差，线路中设计了换臂开关K。，通过R和R，换位，调节等值平衡盘m1，实现R，R，使比值（R2/R,）为1：1时消除误差。为了使比值（R2/R，）为n：10时消除误差，直流比较电桥R2的10×1000Q测量盘的10个电阻，通过微调线路可将其误差调到一致，这样R，：R，三n：10比值误差将减小到可以忽略的程度。直流比较电桥装置的内附标准电阻与M2的10×10002测量盘没有微调结构，内附标准电阻的误差与比例臂比值的误差，需在计算过程中加以修正。在用比较电桥检定仪器的过程中，被检仪器的开关接触电阻与被测电阻同时接人，不用单独的电位引线，实现了电阻按元件检定，保证了检定状态与实际使用状态的一致。
比较电桥分为直流比较电桥装置和直流比较电桥。直流比较电桥装置和直流比较电桥原理是一样的，但各端钮符号，各桥臂符号的表示不同，使用公式时需要注意，本规程中的符号均采用直流比较电桥。3.2比较电桥结构
3.2.1比较电桥比例臂
比较电桥比例臂M2（或M.）由6个十进盘10×（1000十100十10十1十0.1+0.01）Q组成，对M2（或M3）的×10002盘10个电阻要求年变化一致，不一致性小于5×10-6，电阻温度系数相互间差值小于5×10-6/℃。这十个电阻应具有按元件检定的结构和措施（即单独电位引线）。直流比较电桥装置的比例臂电阻M2的10×10002是固定电阻，不可调；直流比较电桥M，的10×1000α盘的10个电阻做成可调，调节范围0.02%，调节细度0.0001%。3.2.2内附标准电阻
直流比较电桥装置的内附标准电阻组是不可调的固定电阻，该比较电桥没有设外接标准电阻的端钮；直流比较电桥的内附标准电阻组是可微调的，调节范围0.02%，调节细度0.0001%，该比较电桥设有外接标准电阻的端钮。直流比较电桥设有外接标准电阻的端钮，且使用时应使连接P。端钮的接线电阻小于0.0052。
比较电桥内附标准电阻组的额定功率为0.05W。4计量性能要求
4.1准确度等级
4.1.1比较电桥准确度等级为0.002级。4.1.2比较电桥的测量范围、基本误差符合表1的规定。4.1.3比较电桥的内附标准电阻。内附标准电阻组由1α、102、100、1k2、10k2和100k2六只标准电阻组成，其计量性能应符合JJG166一1993《直流电阻器检定规程》中二等标准电阻的要求。3
比较电桥
JJG546—2010下载标准就来标准下载网
测量范围及基本误差
测量范围/Q
10~105
0.001~0.1
4.2比较电桥的结构和各桥臂电阻的基本误差基本误差/%
4.2.1比较电桥比例臂电阻M2、M，和m1各测量盘基本误差不超过表2的规定。4.2.2内部连接导线电阻
比较电桥的内部连接导线电阻ri、r2和开关K。的接触电阻ri、r2都应符合ri十r~r+r≤0.01Q和r+r+（Mz)~r+r+（M)≤0.022。4.3绝缘电阻对整体误差的影响
表2M2、M，和ml各测量盘基本误差桥臂电阻
直流比较电桥
直流比较电桥
M(m）
X10000
2×10-4
3.5×10-5
2×10-4
1×10-4
2×10-4
2×10-4
2×10-4
5×10-4
5×10-4
5×10-4
1×10-3
1×10-3
1×10-3
1×10-2
1×10-2
1×10-2
1×10-2
1×10-1
1×10-1
1×10-1
1×10-1
比较电桥上的任意一个端钮
1（除非制造厂规定该端钮不允许接地外）与外壳（外壳必须接地，若比较电桥的外壳是绝缘材料，则比较电桥应放在金属板上，金属板再接地）连接时，引起指零仪偏转而产生的变差不应大于比较电桥允许基本误差的1/10。
5通用技术要求
5.1外观及线路检查
5.1.1外观、标志及结构
比较电桥面板上端钮应有明显的使用标志，开关和接线柱端钮应标明功能。并且不应有引起测量错误的、影响准确度等级的缺陷。5.1.2比较电桥的面板及铭牌应包含：产品名称、型号、出厂编号、制造厂名称或商标；准确度等级；
试验电压。
5.1.3线路检查
比较电桥各桥臂测量盘线路不应有断路、短路或电阻值不正常的现象，各开关电刷应完好无损。
5.2绝缘电阻
JJG546—2010
比较电桥线路对与线路无电气连接的任意点之间的绝缘电阻不小于100MQ。5.3介电强度试验
将比较电桥的所有接线端钮连接在一起，与参考接地端之间进行介电强度试验时，应承受如表3规定的电压值情况下进行电压试验，历时1min，无击穿或飞弧现象。表3试验电压（采用过压类别Ⅱ）试验电压/V
工作电压/V
计量器具控制
交流有效值
50/60Hz
包括：首次检定、后续检定和使用中检验。6.1检定条件
6.1.1比较电桥的环境条件
比较电桥的检定和使用应在表4规定的环境条件下进行。表4比较电桥温度、湿度要求
直流比较电桥装置
直流比较电桥
等级指数
检定环境条件
温度/℃
相对湿度
(40~60)%
直流或交流峰值
50/60Hz
使用环境条件
温度/℃
相对湿度
(25～75)%
比较电桥的等级指数、参考温度和相对湿度范围，标称使用温度和相对湿度范围应符合表4的规定。
6.1.2检定装置
6.1.2.1检定比较电桥时，由标准器、辅助设备及环境条件等所引起的测量扩展不确定度应不超过被检比较电桥允许误差的1/3。6.1.2.2比较电桥内附标准电阻检定的测量扩展不确定度，应满足JJG166一1993《直流电阻器检定规程》中二等标准电阻器的要求。6.1.2.3检定比较电桥比例臂比值K(元/10)的测量扩展不确定度，不应超过被检比较电桥等级指数的1/10。对M2的10×1000Q同标称值电阻测量装置，其测量扩展不确定度不应超过被检比较电桥等级指数的1/20。6.1.2.4检定比较电桥各桥臂测量盘的允许误差时，流过标准电阻的电流均不应超过它们的允许值。如果对此没有明确规定，则不应超过相当于0.05W功率，但不得大于0.5A。
6.1.2.5按元件检定比较电桥的比例臂电阻M1、ml和M2时，可按0.02级直流电桥5
JJG546—2010
的测量盘要求检定各测量盘电阻，其测量误差、基本误差、选用标准电阻准确度等级应满足表5的要求。
6.1.2.6按元件检定比较电桥时，采用替代法或其他方法时，测量时所用仪器引起的误差不应超过被检比较电桥电阻元件允许误差的1/10。6.1.2.7#
检定比较电桥时，指零仪灵敏度阀引起的误差不应超过被检元件允许误差的1/10。
比较电桥各测量盘电阻测量误差、基本误差测量盘/Q
基本误差
2×10-4
2×10--4
5×10-4
1×10-3
1×10-2
1×10-1
1×10-3
1×10·2
1×10-1
测量误差
5×10-5
5×10-s
1.6×10-4
3×10-4
3×10-3
3×10-2
3×10-4
3×10-3
3×10-2
修约位数
1×10-6
1×10-3
1×10-4
1×10-3
1×10-2
1×10-4
1×10-3
1×10-2
标准电阻
2×10*3
2×10-5
检定比较电桥的检定装置中残余电势、开关接触电阻变差、连接导线电阻、绝缘电阻引起的泄漏及静电等因素所引起的误差，都不应超过被检比较电桥允许误差的1/20。
6.1.2.9在保证测量扩展不确定度的条件下，允许采用其他误差分配方法。6.1.3绝缘电阻检定
采用直流电压值为500V的10级绝缘电阻表。6.1.4用于介电强度试验的耐压试验仪的要求耐电压测试仪准确度等级不低于5级，6.1.4.1
输出电压的调节应连续、平稳：电压调节细度小于100V。6.1.4.3
为避免瞬态跳变，电压应在10s以内逐步升到规定值。然后保持1min。6.2检定项目
比较电桥检定项目见表6。
6.3检定方法
6.3.1检定前准备
比较电桥应在检定环境条件下，稳定放置时间不少于24h。6.3.2外观及线路检查
6.3.2.1比较电桥外观及铭牌检查JJG546-—2010
用目测的方法检查比较电桥铭牌和外壳上的标志，应符合5.1.1和5.1.2的规定。对使用中的比较电桥，如发现有严重影响比较电桥计量性能的缺陷时，应在修复后再检定。
检定项目一览表
类型检定
检定项目
外观及线路检查
绝缘电阻
绝缘电阻对整体误差影响
介电强度试验
内附标准电阻基本误差
比值Ka/1e基本误差
桥臂各测量盘基本误差
r+ri+(M,)。
r+r2+(M2)。
首次检定
后续检定
使用中检验
注：①“十”表示检定；“一”表示可不检定。②*电桥经修理后，工频耐压试验需检定。6.3.2.2比较电桥线路检查
用电阻表检查比较电桥内部各桥臂测量盘电阻元件和开关状态，不应有开路、短路或电阻值不正常的现象。比较电桥实际线路应和铭牌上的线路（或使用说明书上的线路）相符合。如发现有不正常时，应查明原因，修复后再检定。6.3.2.3比较电桥元件检定接线方式根据比较电桥线路，按四端式连接方法找出电桥的节点（又称项点），确定检定时的接线位置。检定比较电桥时的接线方式，如表7。表7检定比较电桥接线方式
检定用标
准电桥
被检电桥
直流比
较电桥
直流比
较电桥
端钮位置
测R，端钮位置
测R，端钮位置
测R2端钮位置
测R端钮位置
P(R=0)
P（M=0，m=0
开关R“外接”）
E（开关Kg“+”
开关K。“2\）
E上（开关Kg“+”
开关K。“1\）
P。（K。置“1”
开关R~“外接”）
P,（K。置“1\)
P2(R=0)
Pz(Rz=0)
(K。置“1\
“外接”）
(K。置“1\)
P：(R=0)
P2(R=0)
