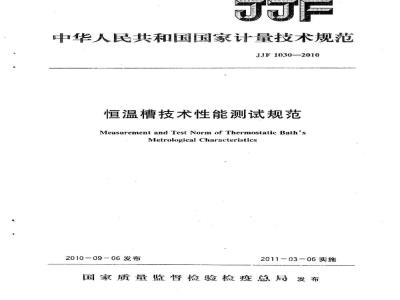

中华人民共和国国家计量技术规范JJF1030--2010
恒温槽技术性能测试规范
Measurement and Test Norm of Thermostatic Bath'sMetrological Characteristics2010-09-06发布
2011-03-06实施
国家质量监督检验检疫总局
JJF1030-2010
恒温槽技术性能测试规范
Measurement and Test Norm of ThermostaticBath's Metrological CharacteristicsJJF1030-—2010
代替JJF1030--1998
本规范经国家质量监督检验检疫总局于2010年9月6日批准，并自2011年3月6日起施行。
归口单位：全国温度计量技术委员会主要起草单位：北京市计量检测科学研究院参加起草单位：中国计量科学研究院广东省计量科学研究院
上海市计量测试技术研究院
北京康斯特仪表科技有限责任公司本规范由全国温度计量技术委员会负责解释本规范主要起草人：
JJF1030-2010
张克（北京市计量检测科学研究院）张哲（中国计量科学研究院）
参加起草人：
姚敏（北京市计量检测科学研究院）梁显有（广东省计量科学研究院）吴建英（上海市计量测试技术研究院）刘宝琦（北京康斯特仪表科技有限责任公司）张易农（北京市计量检测科学研究院）1
2术语…
3概述·
4测试条件
4.1环境条件
4.2测量用标准器及配套设备
5测试项目和测试方法.
5.1测试项目·
5.2测试方法·
JJF1030—2010
附录A恒温槽温度均勾性测量结果的不确定度评定附录B恒温槽温度波动性测量结果的不确定度评定（1）
（2）
（5）
1范围
JJF1030—2010
恒温槽技术性能测试规范
本规范适用于检定或校准用液体恒温槽温度稳定性和均匀性的测试。2术语
2.1恒温槽工作区域thermostaticbathsworkingspace能保证恒温槽温度稳定性和均匀性的区域。2.2恒温槽温度波动性thermostaticbathstemperaturevolatility指恒温工作区域在一定时间间隔内，温度变化的范围。2.3恒温槽温度均匀性thermostaticbathstemperatureuniformity指恒温槽工作区域内最高温度与最低温度的差。2.4工作区域上水平面thetophorizontalplaneof workingspace指恒温槽工作区域最高处的水平面。2.5工作区域下水平面thebottomhorizontalplaneofworkingspace指恒温槽工作区域最低处的水平面。2.6固定温度计fixedstandardsforplatinumresistancethermometer在恒温槽工作区域内固定，用于测量恒温槽温度变化的温度计。2.7移动温度计movingstandardsforplatinumrcsistancethermometer在恒温槽工作区域内移动，用于测量恒温槽温度变化的温度计。3概述
恒温槽是以液体为导热介质，通过温度控制系统以及搅拌或射流装置的作用，达到设定温度，并保持其内部工作区域的温度稳定均匀，主要用作检定、校准各类温度计或其他计量器具所需要的恒温设备。热管槽也可以参照本规范进行测试。恒温槽工作区域示意图见图1。
工作区域
上水平面
工作区域
下水平面
图1恒温槽工作区域示意图
4测试条件
JJF1030--2010
4:1环境条件
环境温度：15℃～35℃或满足产品使用说明书中的要求；环境湿度：35%RH~85%RH或满足产品使用说明书中的要求。环境条件还应满足电测仪器设备的其他使用要求。4.2测量用标准器及配套设备
测量用标准器及配套设备见表1。表测摄用标准器及配套设
设备名称
铂电阻
温度计
测温电桥
低热电势
转换开关
技术要求
维确度0.02级：
辨历相当于1mK
杂电势<0.4μV
注：*必领使前还落管材质相同的两支温场时，
考您温度计自身滑热影
测试项自和测试方法
测试项目
阻温片
使用标准铂电阻温度计、
测温电拆也可以使用满足
下列要求的其他测量系统：
由标准器免割仪器以及配
套设备所引合键扩展不确定
度，应符合酸测恒温槽波
动性和均匀鲜
测量盘要求
稳定性和均勾性，其中均匀性包括上水平面温温差。
5.2测试方法
木于波动性
（即不确定度值不
和均勾性绝对值的1/3）
计测量垂直
金属套管铂电阻温
下水平面温差和工作区域最大
5.2.1测试前的准备
测试前必须先开启电测设备电源进行预热预热时间至少20min或满足电测设备使用说明书的相应要求。
按使用说明书的要求使恒温槽处于正常工作状态，并保证工作区域的液面处于规定的位置。
5.2.2波动性测试
恒温槽波动性的测试，般选择在恒温槽实际工作温度范围的上限和下限进行。根据用广需求，也可以抽测恒溢槽工作温度范围内其他温度点的波动性。将恒温槽的温度设定在下限温度（或上限温度），将一支温度计插人工作区域内1/2深度位置，待恒温槽第一次达到设定温度后稳定至少10min或恒温槽使用说明书要2
JJF1030--2010
求的稳定时间，才可以读数。开始读数时恒温槽实际温度（以标准器为准）与测试点温度偏离应不超过土0.2℃。以每分钟至少6次的均勾间隔读取示值，持续10min或恒温槽使用说明书中规定的时间。取最大值与最小值的差，换算为温度值，即为恒温槽在下限温度（或上限溢度）相应时间间隔内的波动性。5.2.3均匀性测试
均匀性测试的温度点一般选择在恒温槽实际工作温度范围的上限和下限进行。测试的位置一般选择在工作区域上、下水平面上均勾分布的典型位置上。见图1中位置A、B、C、D、E、F、G和H。
根据用户需求，也可以抽测慎温槽工作温瘦范围内其他温度点；也可以抽测恒温槽工作区域内的其他位置。
5.2.3.1测试步骤
将恒温槽的温度设定在下限温度（或限温度将一支温度计作为固定温度计插入工作区域1/2深度固定在参考检置0，另中的上水平面位盘个如图2所示，待恒温糟第或恒温槽使用说期书要求的时间，度计作为移动温度计插人工作区域秋达到设定温度后稳定至少10min可以读数。开
始读数时恒温槽实际温度（以标准器为准）与测试点温度偏离应不超过上0按固定温度计一移动温度计一移动温度计→固定温度计固定温度计→移动温度计一移动温度计→固定温度开测量顺序，依次得到示值RA
RAI、RA、R&、RRA3、RM、R。
移动温度计
温度计
图2上水平面均匀性测试示意
上水羊面
工作区域
下水平面
计算固定温度计示值平均值：R-（RA+R2+RRa+R&）/4计算移动温度计示值平均值：R.=（R+R+RAa+R）/4则此时A点相对于（点的温度示值差为JJF1030--2010
RAORA-R
保持固定溢度计的原有位置，将移动温度计插入工作区域中的下水平面位置E，如图3所示。待两支温度计示值变化稳定后才可以读数。按固定温度计→移动温度计移动温度计→固定温度计→固定温度计→移动温度计移动温度计-固定温度计的测盘顺序，依次得到示值R、REL、Ra、R、R、R、Re、R。固定温度计
移动温度计bzxz.net
工作区域
上水平面
工作区域
下水平面
图3下水平面均匀性测试示意
计算固定温度计示值平均值：Rg=（R+R+R+R）/4计算移动温度计示值平均值：Re=（R+Re2+Re3+R）/4则E点相对于O点的示值差为
RE-O-RE-R
依此类推，按照上述方法可以分别得到工作区域内B、C、D、F、G和H点相对于O点的示值差RBo、Rc-O、Rpo、RrO、RG-O、RHO。5.2.3.2数值计算
在RAO、RBO、Rco、Rno中找出最大值和最小值，最大值减去最小值的差换算为温度即为工作区域上水平面的最大温差。依此类推，通过R-0、Rr-O、RG-0、Ro可以得到工作区域下水平面的最大温差。在RA-O、RBO、RcO、RD0、Re0、RF-0RG-O、RHn中找出最大值和最小值，最大值减去最小值的差换算为温度即为工作区域的最大温差。4
附录A
A.1测量方法
JJF1030—2010
恒温槽温度均匀性测量结果的不确定度评定选择两支二等标准铂电阻温度计，配接高精度数字多用表HY2003A，进行测量。一支作为固定温度计固定在恒温槽工作区域内的点，另支作为移动温度计分别固定在工作区域内的A点和B点，通过“参考位置”法得到OA点和OB点之间的温度差，通过两者的差，得到A点与B点的温差。选择测试温度为50℃。、A.2数学模型
恒温槽工作区域内A、B两点的温度差为△tA-B(RA-o-RBo)/ (dR/dt)t-t式中：tA-B恒温槽工作区域内A、B两点的温度差，C：RA-OA点相对于O点的电阻差值，n；RBoB点相对于O点的电阻差值，2；（dR/dt）-标准铂电阻在测试温度点t的电阻变化率。将电阻值转化为温度值时，式（B.1）可表示为ATAB=(AtAO-△IBO)
A.3不确定度来源
（1）测量重复性引人的不确定度（2）△tAo项引人的不确定度
（3）Ao项引人的不确定度
A.4标准不确定度分量的计算
A.4.1测量重复性引入的标准不确定度分量u(B.1)
在50℃时，按照本规范的测试方法对A和B两点的温差测试10次，得到s=0.001℃，则
ui0.001℃=1mK
A.4.2u（AtA-o）项引人的标准不确定度分量u2主要包括两支标准铂电阻温度计之间差值的短期稳定性、电测仪表分辨力、两测量孔内温度变化不一致性等（由于两支铂电阻量程基本一致时，电测仪表短期稳定性引人的不确定度可忽略），属B类评定。（1）两支标准铂电阻温度计之间短期稳定性引人的标准不确定度u2.）两支标准铂电阻温度计，在短时间内（般不超过10min）互相之间产生的变化估计为1mK，按均匀分布处理，则u2.1=1//3=0.58（mK）
（2）电测仪表分辨力引人的标准不确定度u2.2HY2003A数字多用表分辨力为0.1mQ（使用Pt25Q2铂电阻相当于1mK），读数区间的半宽度为分辨力的半，即a=1/2=0.5（mK），按均勾分布处理，则5
JJF1030--2010
u2.20.5//30.29（mK)
（3）两测量孔内温度变化不-致引入的标准不确定度u2.3两支铂电阻温度计分别插在两个孔内，两个孔内温度变化存在不一致的可能，估计不超过1mK，取半宽区间为0.5mK，按均匀分布处理，则u2:a=0.5//30.29（mK）)
A.4.3u（△tB-o）项引入的标准不确定度分量u3主要包括两支标准铂电阻温度计之间短期稳定性、电测仪表分辨力、两测量孔内温度变化不一致性等（由于两支铂电阻量程基本一致时，电测仪表短期稳定性引人的不确定度可忽略），属B类评定。
（1）两支标准铂电阻温度计之间短期稳定性引入的标准不确定度u3.1两支标准铂电阻温度计，在短时间内（一般不超过10min）互相之间产生的变化估计为1mK，按均匀分布处理，则us.m-1//3=0.58（mK）
（2）电测仪表分辨力引人的标准不确定度u3.2HY2003A数字多用表分辨力为0.1mQ（使用Pt25α铂电阻相当于1mK），读数区间的半宽度为分辨力的半，即a=1/2=0.5（mK），按均匀分布处理，则u3.20.5//3mm.0.29（mK）
（3）两测量孔内温度变化不致性引人的标准不确定度us.3两支铂电阻温度计分别插在相距较远的两个孔内，两个孔内温度变化存在不-一致的可能，估计为不超过1mK，取半宽区间为0.5mK，按均匀分布处理，则u3.30.5//3=0.29（mK）
A.5合成标准不确定度
+++）+（++）
=12+(0.58+0.292+0.29）+（0.58+0.292+0.292)2.00
u.=1.41(mK)
A.6扩展不确定度
取2，则
U=kXu,=2x1.4l3（mK)
附录B
B.1测量方法
JJF1030—2010
恒温槽温度波动性测量结果的不确定度评定将恒温槽稳定在50℃，把一支铂电阻温度计插人恒温槽工作区域1/2深度处，配接高精度数字多用表HY2003A，进行测量。每分钟至少测量6次，共持续10min。将测量结果的最高值减去最低值的差值，换算为温度，即为恒温槽温度变化的范围。B.2测量不确定度来源
(1）测量重复性
（2）电测仪表短期稳定性
（3）电测仪表分辨力
（4）标准铂电阻温度计的短期稳定性等B.3标准不确定度分量的计算
B.3.1测量重复性引人的标准不确定度分量u在50℃时，对同-位置的温度波动性测试10次，得到s=0.002℃，则ui0.002℃=2mK
B.3.2电测仪表短期稳定性引入的标准不确定度分量u2HY2003A数字多用表在短时间内（一般不超过10min）稳定性影响估计值为0.2mQ（使用Pt25Q铂电阻相当于2mK），按均勾分布处理，则uz=2//3=1.15(mK)
B.3.3电测仪表分辨力引人的标准不确定度分量u3HY2003A数字多用表分辨力为0.1mQ（使用Pt25Q铂电阻相当于1mK），读数区间的半宽度为分辨力的一半，即α=1/2=0.5（mK），按均匀分布处理，则u0.5//3=0.29（mK)
B.3.4标准铂电阻温度计的短期稳定性引入的标准不确定度分量u标准铂电阻温度计的短期稳定性（如10min）估计不超过1mK，取半宽区间为0.5mK，按均匀分布处理，则
ux==0.5/30.29（mK）
B.4合成标准不确定度
=22+1.153+0.292+0.292
u.2.34(mK)
B.5扩展不确定度
取起=2、则
UkXu=2×2.345（mK）
中华人民共和国
国家计量技术规范
恒温槽技术性能测试规范
JIF1030--2010
国家质量监督检验检疫总局发布中闻计基出版社出版
北京和平里西街甲2号
邮政练码100013
电话（010）64275360
htip://zg/i.com.cn
北京市迪鑫印刷厂广印刷
新华书店北京发行所发行
版权所有不得翻印
印张0.75宇数10千字
880mm×1230mm
16开本
2010年10月第1次印期
2010年10月第1版
印数1-1600
统书号155026-2539
定价：22.0元
