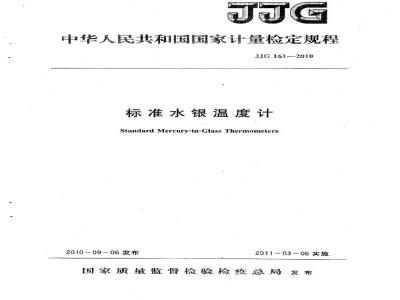

中华人民共和国国家计量检定规程JJG161--2010
标准水银温度计
Standard Mercury-in-Glass Thermometers2010-09-06发布
2011-03-06实施
国家质量监督检验检疫总局发布JIG161—2010
标准水银温度计检定规程
Verification Regulation of StandardMercury-in-Giass ThermometersJJG161--2010
代替JJG161—1994bZxz.net
JJG128-2003
本规程经国家质量监督检验检疫总局于2010年9月6日批准，并白2011年3月6日起施行。
归口单位：全国温度计量技术委员会主要起草单位：中国计量科学研究院北京市计量检测科学研究院
云南省计量测试技术研究院
广东省计量科学研究院
参加起草单位：冀州市耀华器械仪表厂本规程委托全国温度计量技术委员会负资解释本规程起草人：
JJG161-2010
张哲（中国计量科学研究院）
张克（北京市计量检测科学研究院）饶杰（云南省计量测试技术研究院）梁显有（广东省计量科学研究院）参加起草人：
王颖（北京市计量检测科学研究院）冯玉玲（中国计量科学研究院）徐彦发（冀州市耀华器械仪表厂）1
引用文献·
概述·
计量性能要求·
5.1示值修正值和零位
5.2示值稳定性
JJG161—2010
5.3毛细管均匀性和刻线等分均匀性允许误差6通用技术要求，
感温液和感温液柱
刻度与标识·
6.4标准水银温度计的几何尺寸….7计量器具控制
检定条件
检定项目
检定方法
检定的数据计算
检定结果处理
附录A
附录B
附录C
附录D
附录E
标准水银温度计后续检定记录参考格式标准水银温度计后续检定证书数据页参考格式标准水银温度计检定结果通知书数据页参考格式水银蒸发滴的连接方法
水三相点的制备及使用方法
（3）
（3）
(12）
1范围
JJG161--2010
标准水银温度计检定规程
本规程适用于测量范围为（一60～300)℃，分度值为0.05℃或0.1℃的标准水银（含汞基合金）温度计的首次检定、后续检定和使用中检验。引用文献
本规程引用下列文献
标准铂电阻温度计
JJG160--2007
，应注意使用主述引用文献的现行有效版本使用本规程时，
3术语
3.1零位误差eropointerror
标准水银温度计处于0℃时的示
3.2示值修正面
correction of indication
实际温度值温度计测量温度值的差值，即示值修正值一实际温度值温度计示值thermostatic baths temperiture volatility3.3温度波动性
恒温时恒温槽工作区域在
范围。
3.4温度均匀性
是时间间隔内，温度变化的
thermostatic baths temperature uniformity恒温时恒温槽作区域内最高温度与最低温度的差。4概述
标准水银温度计是利用水银（或汞基合金）在感泡和毛细管内的热胀冷缩原理来测量温度的。标准水银温度计结构头主要用于检定工作用温度计，
棒式（含透明棒式）或内标式
INA METROL
也可用于精密测温。
一套测量范围为（一60～300）℃的标推水银温度计应不少安全泡
中间泡
感溢泡
于七支。
原等标准水银温度计及二等标准水银温度计分级取消，图1棒式温度计示意图合并为标准水银温度计。
5计量性能要求
5.1、示值修正值和零位
首次检定和后续检定的标准水银温度计示值修正值、零位应符合表1的规定。测量范围
-30~20
50~100
100~150
150~200
200250
250~300
JJG161—2010
表1标准水银温度计示值修正值及零位充许范围首次检定示值修正值及
零位允许范围
后续检定示值修正值及
零位允许范围
后续检定的标准水银温度计相邻两周期检定结果修正值之差的绝对值应符合表2的规定。
标准水银温度计相邻两周期检定结果的差值测盘范围
60℃~0℃
30℃~20℃
0℃～100℃
100℃~200℃
200℃~300℃
5.2示值稳定性
相邻两周期检定结果的允许差值的绝对值（扣除零位变化后的示值修正值）0.08
标准水银温度计示值稳定性以零位上升值和低降值来考核，应符合表3的规定。表3标准水银温度计示值稳定性
上限温度
150200
零位上升值应不超过
零位低降值应不超过
5.3毛细管均匀性和刻线等分均匀性允许误差首次检定的标准水银温度计应抽检两相邻检定点中间点，得到示值修正值的结果应符合表1的规定，并且与通过线性内插计算得到的示值修正值之差，应不超过0.08℃。2
6通用技术要求
JJG161-2010
6.1·玻璃
6.1.1标准水银温度计玻璃表面应光洁透明，应没有显见的弯曲现象，在刻度范围内应没有影响读数的缺陷。
6.1.2标准水银温度计为棒式（含透明棒式）或内标式，非透明棒式温度计背面应熔入一条白色釉带。
6.1.3毛细管孔径要均匀，毛细管与感温泡、中间泡、安全泡连接处应呈圆滑弧形，应没有颈缩现象。
6.2感温液和感温液柱
6.2.1水银和汞基合金液体应纯净，没有显见的杂质。汞基合金在测量范围内应不出现凝固现象。
6.2.2标准水银温度计感温液的液柱，应没有不可修复的断节。6.2.3感温液面随温度变化，上升时应没有明显的停滞或跳跃现象：下降后在管壁上应不留有液痕。
6.3刻度与标识
6.3.1标准水银温度计刻线应与毛细管的中心线相垂直。正面观察非透明棒式标准水银温度计时全部刻线和温度数字应投影在釉带范围内，内标式标推水银温度计的毛细管应紧固在标尺板的中央位置。
6.3.2玻璃棒、玻璃套管和标尺板上的数字、刻线应清晰完整，涂色应无脱落。分度值为0.05℃的标准水银温度计应每隔1℃标注数字；分度值为0.1℃的标准水银温度计应每隔2℃标注数字。温度计上、下限以外和零位刻线两侧应有不少于10条的扩展刻线。
6.3.3标准水银温度计应有以下标识：表示温度单位的符号“℃”、制造厂名或厂标、制造年月、编号等。
6.3.4刻线应均勾，刻线宽度应不大于两相邻刻线间距的十分之6.4标准水银温度计的几何尺寸
6.4.1标准水银温度计零位刻线与感温泡上端的距离应不小于40mm；6.4.2标准水银温度计下限温度刻线与中间泡上端的距离应不小于50mm；6.4.3标准水银温度计上限温度刻线与安全泡下端的距离应不小于30mm，6.4.4测量下限温度低于0℃的标准水银温度计，其下限温度刻线与感温泡上端的距离应不小于90mm；
6.4.5标准水银温度计全长：（30~300）℃范围的每支温度计的长度应不超过540mm：（-600）℃的温度计的长度应不超过560mm；6.4.6新制棒式标准水银温度计外径（7士0.5）mm。感温泡的外径应不大于温度计的棒体。
计量器具控制
JJG161—2010
计量器具控制包括：首次检定和后续检定。7.1检定条件
7.1.1标准器及配套设备
标准器与配套设备见表4。
表4标准器与配套设备
设备名称
标准器
电测设备
测量范围
-60℃~5℃
5℃~95℃
90℃~300
水三相点瓶
读数装置
冰点器
制冰、碎冰装霸
保温容器
技术指标DA
二等标准销电阻温度计
相对误差≤3×10-5
温度均匀性
检定用标准器
标准铂电阻温度计配套测温显示仪器温度波动体
（10分钟）
020℃
扩展不确定度优于
放大倍数S倍以上，可调水乎
检定用配设备
检定标准水银温度计
位及测量标
准铂电阻温度计水三相点电阻值读标准水银温度计示值
定标准水银温度汗粒
（可选）
制作冰点器或水三料点瓶保温
注：允许使用技来指称不低于表4的其他检7.1.2检定环境条件应符合相应检定设备的技术要求7.2检定项目
温度计检定项目见表5
表5检定项目
检定项目
示值修正值
示值稳定性
毛细管均勾性及刻度等分均勾性玻璃
感温液和感温液柱
刻度与标识
儿何尺寸
首次检定
注：表中“+”表示应检项间，“”丧示不检项目。
后续检定
7.3检定方法
7.3.1外观
JJG161-2010
用目测或长度量具检查标准水银温度计应符合本规程通用技术要求。温度计液柱有断节或有气泡时，按附录D方法修复。7.3.2示值稳定性检定
首次检定的标准水银温度计应进行示值稳定性的检查。示值稳定性是以零位上升值和零位低降值来测定的。上限温度不低于100℃的标准水银温度计在首次检定时应进行此项检查，方法如下：
7.3.2.1恒温槽升至上限温度时插人标准水银温度计，使温度计下限刻线处于液面位置，30分钟后取出自然降室室温，检定零位Z1。7.3.2.2恒温槽升至上限温度时插入标准水银温度计，使温度计下限刻线处于液面位置，24小时后取出自然降至室温，检定零位Z7.3.2.3恒温槽升室上限温度时插入标准水银温度计：使温度认下限刻线处于液面位置，10分钟后关闭恒温槽的加热电源。当温度计指示降至商于下限温度刻线2℃左右时，将温度计向下插人，使上限刻线处于恒温槽液面，随恒温槽自然冷却至室温附近时，取出并检定零位Z3。
7.3.3毛细管均勾性和刻线等分均勾性充许误差的检定首次检定的标准水银温度计，应抽检两相邻规定检定点的中间点示值修正值，检定方法参见7.3.55。
7.3.4检定注意事项
7.3.4.1.标准铂电阻温度计插入恒温槽内的深度应不小于250mm通过标准铂电阻温度计的电流应为1mA。必须经常测量标准铂电阻温度计在水相点的电阻值Rp，用新测得的R计算实际温度。
7.3.4.2检定温度点偏离环境温度较大时，标准水银温度计插人恒温槽前需要预热或预冷。
7.3.4.3被检标准水银温度计要按全浸方式垂直插人恒温槽内、露出液柱长度不大于15个分度值，恒温槽温度稳定10分钟后方可读数。恒温槽温度偏离检定温度应控制在0.2℃以内（以标准器为准），且测温介质液面应充满室槽盖表面。个检定点读数完毕，槽温变化应不超过0.02℃。7.3.5示值修正值
示值修正值检定采用比较法。
7.3.5.1检定顺序：以0℃为界，分别向上限或下限方向逐点进行检定。7.3.5.2检定温度点：分度值为0.05℃的标准水银温度计，检定间隔为5℃；分度值为0.1℃的标准水银温度计，检定间隔为10℃。7.3.5.3用读数装置观测标准水银温度计的示值。读数前要调节好它的水平位置，确保视线与温度计刻线垂直。读数时只读取偏离检定名义温度的温度偏差，偏离一个分度值读数为10、读数时应估读到分度值的十分之一，高于名义温度读数为正，低于名义温度读数为负，按标准一→被检被检一标准的读数顺序读取两个循环（共四组数据）：15
7.3.6零位
JJG161-2010
零位检定可采用定点法或比较法。零位的检定可在恒温槽或冰点器中按比较法检定，也可以在水三相点瓶中测量。不同范围的标准水银温度计零位检定顺序见表6。水三相点制备及使用参见附录E。温度计垂直插入温场时，零位刻线高出冰面（或液面）不超过10个分度值，稳定后用读数装置读取两个循环共四组数据。表6不同测量范围标准水银温度计的零位检定顺序测量范围
25℃~50℃
50℃~75℃
75℃~100℃
50℃~100℃
100℃~150℃
150℃～200℃
200℃~250℃
250℃~300℃
下限温度检定后
上限温度检定后
注：表中“十”表示应检项目，“一”表示可不检项目。7.4检定的数据计算
7.4.1首次检定的数据计算
7.4.1.1示值稳定性计算
上限温度检定后的零位作为
该量程各检定点的零位
按照7.3.2方法检定的标准水银温度计，计算零位上升值和零位低降值。零位上升值由Z。减去Z得出；零位低降值由Z，减去23得出。计算结果应符合表3的规定。7.4.1.2毛细管均匀性和刻线等分均匀性允许误差的计算抽检两相邻检定点的中间点的示值修正值，结果应符合表1的规定：该示值修正值与通过内插计算得出的中间点示值修正值之差，应符合5.3的规定。7.4.2后续检定的数据计算
7.4.2.1标准铂电阻温度计实际温度偏差计算标准铂电阻温度计测量的实际温度偏差At，按式（1）计算：Att
式中：
A、-标准器实际温度偏差，C：
标准器示值，℃；
t.——检定点名义温度，℃；
W-标准铂电阻温度计在温度t时的电阻比R.
JJG161-2010
R，-标准铂电阻温度计在温度t时的电阻值；R
一一标准铂电阻温度计在水三相点温度的电阻值：dw
由标准铂电阻温度计分度表给出的温度t，对应的电阻比和电阻比变化率。
7.4.2.2标准水银温度计示值修正值计算被检标准水银温度计检定结果应给出示值修正值。示值修正值按式（2）计算：AtAt
式中：—标准水银温度计示值修正值，℃：At，—被检标准水银温度计温度偏差平均值，℃。7.4.2.3标准水银温度计零位计算被检标准水银温度计在水三相点检定的零位a按式（3）计算：aor=aiXd-0.01
式中：一标准水银温度计在水三相点瓶中的刻线偏差读数，格d标准水银温度计分度值。
被检标准水银温度计在恒温槽或冰点器中检定的零位α按式（4）计算：aoza2Xd-At
式中：α,——标准水银温度计在0C附近的刻线偏差读数，格。7.5检定结果处理
7.5.1经检定各项指标均符合要求的标准水银温度计为合格，有一项不符合的即为不合格。检定合格的发给检定证书，不合格的发给检定结果通知书，并注明不符合项。7.5.2检定证书中应给出被检标准水银温度计检定点的示值修正值及上下限温度后的零位。具体格式参见附录B。给出位数修约到分度值的十分之一，末位数为分度值的整数倍。
7.5.3标准水银温度计的检定周期应不超过2年。7.5.4送检温度计应带上周期检定证书。附录A
标准器：
原始记录编号：
制造厂，
名义温度/℃
测量次数
平均值
温度偏差/℃
值修正值/℃
证书给出值/℃
名义温度/℃
测量次数
平均值
温度偏差/℃
示值修正值/℃
证书给出值/℃
检定依据：
外观检查：
结论：
JJG161-2010
标准水银温度计后续检定记录参考格式标准水银温度计检定记录
标准器证书编号：
被检编号：
C分度值：
测温范围：
送检单位：
被检温度
偏差℃
被检温度
遍差/℃
证书编号：
被检温度
偏差/0
被检温度
偏差/℃
环境温度：
检定者：
被检温度
型号：
零点位置
被检温度
偏差/
日期：
相对湿度：
复核者：
被检温度
偏差/℃
被检温度
偏差/℃
