标准简介
本标准规定了3t矿车立井多绳罐笼(以下简称罐笼)的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于3t矿车立井多绳罐笼。罐笼与多绳摩擦式提升机和组合钢罐道配合,用于提升3t标准矿车、设备或人员。本标准与首绳悬挂装置、尾绳悬挂装置和滚轮罐耳配套使用。 MT 234-1991 3吨矿车 立井多绳罐笼 MT234-1991 标准下载解压密码:www.bzxz.net
标准内容

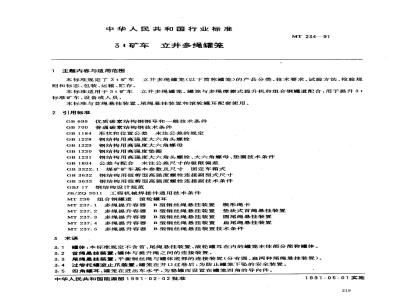

中华人民共和国行业标准
3t矿车
立井多绳罐笼
1主题内容与适用范围
MT 234—91
立井多绳罐笼(以下简称罐笼)的产品分类、技术要求、试验方法、检验规本标准规定了3t矿车
则和标志、包装、运输、贮存。本标推适用于3t矿车立并多绳罐笼。罐笼与多绳摩擦式提升机和组合钢縫道配合,用于提升3t标准矿车、设备或人员。
本标准与首绳悬挂装置、尾绳悬挂装置和滚轮耳配套使用。2 引用标准
优质碳素结构钢钢号和一般技术条件GB 699
普通碳素结构钢技术条件
GB 700:
GB1184形状和位置公差未注公差的规定钢结构用高强度大六角头螺栓
GB 1228
GB1229
GB1230
GB1231
GB1804
钢结构用高强度大六角螺母
钢结构用高强度垫圈
钢结构用高强度大六角头螺栓、大六角螺母、垫圜技术条件公差与配合未注公差尺寸的极限偏差GB3322.1煤矿矿车基本参数及尺寸固定车箱式GB3632钢结构用扭剪型高强度螺栓连接副型式尺寸GB3633钢结构用扭剪型高强度螺栓连接副技术条件GBJ17钢结构设计规范
JB/ZQ3011工程机械焊接件通用技术条件MT236组合钢罐道滚轮罐耳
多绳提升容器B型钢丝绳悬挂装置楔形绳卡
MT 237.1 =
B型钢丝绳悬挂装置
多绳提升容器
B型钢丝绳悬挂装置
MT 237. 3
多绳提升容器
MT 237. 4
垫块式首绳悬挂装置
圆尾绳悬挂装置
扁尾绳悬挂装置
B型钢丝绳悬挂装置
多绳提升容器
B型钢丝绳悬挂装置技术条件
MT237.5多绳提升容器
3术语
3.1罐体:本标准规定不含首、尾绳悬挂装置、滚轮罐耳在内的髓笼本体部分简称体。3.2首绳悬挂装置:罐体与提升绳之间的连接装置。3.3尾绳悬挂装量:平衡钢丝绳与罐体底部的连接装置(分有圆、扁两种尾绳悬挂装置)。3.4过卷托罐逆止爪装置:笼在井口过卷后,为防止罐笼下坠的安全装置。3.5四角耳:罐笼在进出车水平,为稳罐而设置在笼四角的导向件。中华人民共和国能源部1991-02-02批准1991-05~01实施
3.6制动罐耳:进入楔形罐道的刚性縫耳。4产品分类
4.1品种
本标准共编制6个品种
a.层一车窄罐笼(图 1)
b.一层一车宽罐笼(图2)
二层二车窄罐笼(图3)
二层二车宽罐笼(图4)
三层二车窄罐笼(图5)
三层二车宽罐笼(图6)
MT 234—91
L(接轨长度)
毛(壤道间距)
MT 234-91
图 1 一层一车窄笼
L,(接轨长度)
L(峰道间距)
MT 234—91
图2一层一车宽罐笼
Li(接长度)
L(道间距)
MT 234-—91
图3 二层二车窄罐笼
L(接轨长度)
L,(摊道间距)
MT 234—91
二层二车宽罐笼
Lt(接长度)
L (唯道间距)
MT 234—91
图5三层二车窄笼
L,(接轨长度)
L.随道间距)
MT 234-—91
图6三层二车宽罐笼
4.2型式
MT 234—91
4.2.1本标准不包括首、尾绳悬挂装置和滚轮罐耳。上述三项已另编制标准系列,由设计单位选型配套(见附录 A~D)。
4.2.2首绳悬挂装置与罐体直接连接。连接孔中心距按绞车绳距确定。尾绳悬挂装置设圆尾绳和扁尾绳两种。
4.2.3在罐体的上、中、下盘体,两端设置盖板门(下盘盖板门用螺栓锁紧),以便下放长材料或做紧急安全出口用。
4.2.4罐笼门采用上、下开闭的帘式门。4.2.5罐笼顶部设置可拆卸的安全篷。4.2.6罐体采用型钢立柱,立柱与各盘体采用高强度螺栓连接。4.2.7罐笼采用摇台承接方式,与摇台搭接的导轨衬分1型(槽型)和1型(平型)两种,以适应承接不同类型的摇台。
4.2.8本标准六种罐笼的底盘内部均设有可调配重块,采用时可根据提升机防滑要求选配。4.2.9罐内采用轨面凸台和上部挡车器,与罐外阻拉装置配套使用。挡车器由外部固定的开闭曲轨开闭(见附录E)。
4.2.10三层罐笼上层不设轨道,专供升降人员用。4.2.11二层宽罐的中盘和三层宽罐的下层中盘做成可拆式,便于装运电机车,液压支架和其他大型设备。
4.3基本参数与主要尺寸
4.3.1基本参数与主要尺寸应符合表1,表2和图1~图6。表1基本参数
乘人面积,m2
罐笼型号
GDG3/9/1/1
GDG3/9/2/2
GDG3/9/3/2
GDG3/9/1/1K
GDG3/9/2/2K
GDG3/9/3/2K
6.8913.7876213.23
20. 67 |114
直径数
11.35554.339.5
11.37567.8
直径数
13.45574.939.5
13.47588.4
460.036.5
12.14590.9
12.16594.4
14.35583.7
14.37597.2
宽×厚
143×24
注:①表中首绳、尾绳及提升机系按1000m井深选型计算,仅供参考。②一层-车宽罐笼(GDG3/9/1/1K)总载重量按装运液压支架考虑。2
113×29
192×31
147×24
192×31
147×24
163×272
139×23
177×28
155×26
192×31
147×243
③表中首绳公称抗拉强度:一、二层髓笼按155kg/mm2计算,三层罐笼按170kg/mm2计算。④表中罐体自重含有滚轮罐耳重量。适用的多绳
摩擦提升机
JKM-3.25X4
JKM-2.8X6
JKM-4X4
JKM-3.5X 6
JKM-4×4
JKM-3.5×6
JKM-AX4
JKM-3.5×6
JKMD-4.5× 4
JKM-3. 5×6
JKM-4X 4
JKM-3.5× 6
笼型号
GDG3/9/1/1
GDG3/9/2/2
GDG3/9/3/2
GDG3/9/1/1K
GDG3/9/2/2K
GDG3/9/3/2K
MT 234—91
475044703800130045006504410
注:表中B1为活动中盘抽去后托梁间的净宽尺寸。4.4型号编制方法
4.4.1型号编制示列:
G3/9/2/2
163416341200|1474
5112908
1864186412001704
补充特征代号
主参数代号
-第二特征代号
661918760
9869|12010
66198760
986912010
第一特征代号(立井多绳)
类型代号(笼)
宽型罐笼(窄型髓笼不注)
一装载矿车总数二辆
笼二层
-900mm轨距矿车
矿车名义载重3 t
组合钢罐道
-立井多绳
4.4.2组合型号编制方法:
-尾绳悬挂装置型号
首绳悬挂装置型号
罐笼型号
4.4.3组合型号编制示例:
例如:3t矿车、900mm轨距、二层二车宽型、立井多绳罐笼,采用组合钢髓道导向与6根1350kN首绳悬挂装置、3根1000kN尾绳悬挂装置的组合,其组合型号为:228
MT 234—91
GDG3 /9/2/2K - XSD/135(B)/6 - XWY 100(B)/3尾绳数量
尾绳悬挂装置
首绳数量
首绳悬挂装置
罐笼型号
4.4.4罐笼与首绳悬挂装置、尾绳悬挂装置、滚轮罐耳由设计单位选型组合。选用时参照附录A~D。5技术要求
5.1罐笼应符合本标准的要求,并按照经规定程序批准的图样和技术文件制造。5.2本标准未规定的设备制造通用技术要求,应按有关的国家标准和行业标准的规定执行。5.3罐笼所用材料必须符合国家和行业标准的有关技术规定,并具有供应厂的合格证,否则必须进行试验,合格者方可使用。允许以性能不低于本标准规定的材料代替。重要零件的材料代用,必须征得设计单位同意。
5.4除侧板、盘体盖板、安全篷外,必须整料制作。5.5所有弯曲、锻造和冲压零件,不得有裂纹、断口和麻点等缺陷。5.6铸、锻件的非加工表面和钢板、型材的切割面应平整、无缺。5.7焊缝应平滑整齐、不应出现烧穿、裂纹、弧坑等缺陷。5.8焊接成形的零、部件,焊后必须整形。5.9铆钉应牢固完整,不允许有歪斜、裂纹、松动等缺陷。5.10图样中未注尺寸公差,机加工件应符合GB1804中的IT14级;焊接、铸造件为IT16级。5.11图样中未注形位公差,机加工件应符合GB1184中的D级。5.12除高强度螺栓连接处构件的接触面外,零部件组装前必须进行防腐处理。5.12.1·零、部件涂装前必须进行表面处理,使金属表面清除到仅有轻微点状或条纹状痕迹,并用干燥的压缩空气或其他工具清理表面,表面垦银灰色。5.12.2根据矿并的条件,选择合适的防腐涂料。在pH大于等于6的中、碱性水质条件下,可优先选用环氧(沥青)类涂料。在pH小于6的酸性条件下和地下水含盐量高的地区,可优先选用氯化(氯丁)橡胶类涂料。
5.12.3选择相应的环氧富锌底漆或氟化(氯丁)橡胶富锌底漆作涂层的底漆,并且涂刷一道,涂膜厚度30um。防护面漆涂刷三道,涂膜总厚度不小于150um。漆膜附着力不低于80%。外表面涂刷黄色油漆。5.13主梁(悬挂板)应用探伤仪检查,检查的内容应符合有关标准的规定。5.14罐体,
5.14.1罐体尺寸公差,应符合表3规定。229
测量对象
长度方向
框架尺寸
宽度方向
高度方向
两端钢罐耳底面间距
长度方向
四角罐耳间距
宽度方向
注:表中代号见图1~图6。
MT 234--91
表3罐体尺寸公差
基本尺寸
罐体形状、位置公差应符合表4的规定。5. 14. 2
表4罐体的形位公差
主梁悬吊孔中心线
各盘体平面
一层罐笼
各立柱
二层罐笼
三层罐笼
各盘端嫂耳底面
各盘端罐耳两侧面
各盘四角罐耳摩擦面
长度方向
宽度方向
链内轨道中心线
框架侧面及端面
框架平面
对角线之差
对角线之差
极限偏差Www.bzxZ.net
5.14.3罐体制作后,应作静平衡试验,罐体的偏心力矩不大于200N·m。5.15所有高强度螺栓连接处的接触面,应符合有关标准。230
盘体外框
一层罐笼
二层罐笼
三层笼
每端垫满垫片
框架中心线
互为基准
框架中心线
框架中心线
框架中心线
盘体中心线
盘体两侧面
