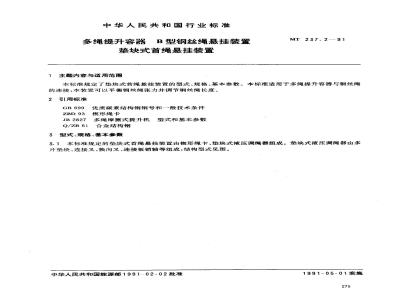

中华人民共和国行业标准
多绳提升容器
B型钢丝绳悬挂装置
垫块式首绳悬挂装置
主题内容与适用范围
MT 237.2—91
本标准规定了垫块式首绳悬挂装置的型式、规格、基本参数。本标准适用于多绳提升容器与钢丝绳的连接，本装置可以平衡钢丝绳张力并调节钢丝绳长度。2引用标准
优质碳素结构钢钢号和一般技术条件GB699
ZBD93楔形绳卡
JB 2827
多绳摩擦式提升机
Q/ZB61合金结构钢
3型式、规格、基本参数
型式和基本参数
3.1本标准规定的垫块式首绳悬挂装置由楔形绳卡、垫块式液压调绳器组成。垫块式液压调绳器由多片垫块、连接叉、换向叉、连接板销轴等组成，结构型式见图。中华人民共和国能源部199.1-02-02批准1991-05-01实施
MT 237.2—91
提升钢丝绳直径
液压斤项
垫块式首绳悬挂装置图
注：本装置分 I、I 两种型式,选用时请注明。276
MT 237. 2—91
3.2本标准规定的调绳用液压千斤顶，压力不小于56MPa，起重量为50,100,200,300kN。3.3.按照设计破坏载荷不同，垫块式首绳悬挂装置的规格分为600,900，1350，1700,2000,3000kN，其基本参数与尺寸见表。
垫块式首绳悬挂装置基本参数与主要尺寸表垫块式首绳悬挂装置型号
设计破坏载荷，kN
适用钢丝绳直径范围，mm
允许最小的提升钢丝绳间
距，mm
最大调绳距离，mm
起重量，kN
液压千斤
行程，mm
油压，MPa
设备自重，kg
主要尺寸bzxz.net
3.4型号编制方法：
XSD60(B)
XSD90(B)
XSD135(B)
100～200
XSD170(B) (XSD200(B)
35～45
120~150
不小于56
～120
～139
改进结构序号
～139
XSD300(B)
～162
用设计破坏载荷1/10表示
垫块式
悬挂装置
标记示例：
MT 237.2—
设计破坏载荷为1350kN的垫块式首绳悬挂装置为：XSD135(B)。技术条件
按MT237.5《多绳提升容器B型钢丝绳悬挂装置，技术条件》的有关规定执行。附加说明：
本标准由中国统配煤矿总公司基建部提出。本标准由北京煤炭设计研究院负起草。本标准主要起草人刘奎英。
本标准委托北京煤炭设计研究院负责解释。278
