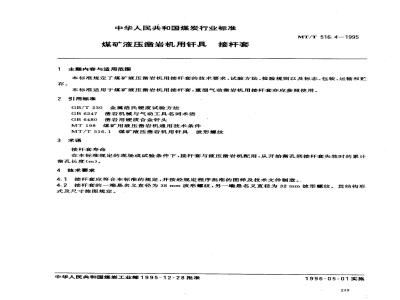

中华人民共和国煤炭行业标准
煤矿液压凿岩机用钎具接杆套
1主题内容与适用范围
MT/T 516.4—1995
本标准规定了煤矿液压凿岩机用接杆套的技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于煤矿液压凿岩机用接杆套，重型气动凿岩机用接杆套亦应参照使用。2引用标准www.bzxz.net
GB/T230金属洛氏硬度试验方法
凿岩机械与气动工具名词术语
GB62471
GB6480
凿岩用硬质合金针头
MT198煤矿用液压凿岩机通用技术条件MT/T516.1煤矿液压凿岩机用钎具波形螺纹3术语
接杆套寿命
在本标准规定的现场或试验条件下，接杆套与液压凿岩机配用，从开始凿孔到接杆套失效时的累计凿孔长度（m）。
4技术要求
4.1接杆套应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。4.2接杆套的一端是名义直径为38mm波形螺纹，另一端是名义直径为32mm波形螺纹。其结构形式及尺寸按图规定。
中华人民共和国煤炭工业部1995-12-28批准1996-05-01实施
倒圆或倒角
MT/T516.4—1995
170-18
接杆套结构形式及尺寸
4.3接杆套波形螺纹应符合MT/T516.1的要求。4.4接杆套硬度为HRC42～50。
4.5接杆套表面不得有裂纹、结疤、凹坑和其他有害缺陷，并应进行防锈处理。4.6接杆套的寿命不应低于2500m。4.6.1接杆套出现下列情况之一时，即为失效：a.接杆套断裂;
b.接杆套波形螺纹磨损严重。
5试验方法
5.1接杆套的外观质量用目测进行检查。5.2接杆套的几何尺寸用量具、样板、专用旋规进行测量。倒圆或倒角
5.3接杆套的硬度按GB230《金属洛氏硬度试验方法》的要求，在接杆套的中间，沿圆周方向测定三点。
5.4寿命试验按下列方法进行
5.4.1采用在岩石单轴抗压强度为70～120MPa的煤矿岩巷掘进工作面或相似岩石条件的试验台上连续凿孔的方法进行试验。
5.4.2所配用的液压凿岩机应是符合MT198规定的煤矿用液压凿岩机。5.4.3接杆套寿命试验时，液压凿岩机应在额定工况条件下运行。6检验规则
6.1接杆套产品检验分出厂检验和型式检验，出厂检验由制造厂质量检验部门进行，型式检验由产品质量检验机构进行。
6.2每批接杆套都应进行出厂检验，并附有产品质量检验合格证。6.3属下列情况之一时，应进行产品型式检验：新产品或老产品转厂生产的试制产品，b.
正式生产的产品，在产品性能有较大变化时；正常生产的产品，每年抽检一次；MT/T 516.4—1995
产品因故停产三年以上，又重新恢复生产时，d.
e．产品质量监督部门提出要求时；出厂检验结果与上次型式试验结果有较大差异时。f.
6.4产品的出厂检验和型式检验项目见表。序号
检验项目
技术要求
检验方法
检验类别
6.5型式检验每批不得少于2件，使用寿命取各被检样品寿命的平均值。出厂检验时，硬度检验按批量的1%抽取，但每批不得少于3件。有不合格产品时，加倍抽检，若再有不合格时，再加倍抽检。二次加倍抽检后仍有不合格者时，判定该批产品不合格。其他项目逐件检验。7标志、包装、运输、储存
7.1接杆套外表面应有产品商标和规格型号的标记。7.2接杆套包装，应牢固可靠，每箱总重量应不大于30kg。7.3连接杆套包装箱上应标明：
制造单位；
产品名称，
产品规格型号；
数量；
出厂日期。
7.4每批接杆套必须附有产品质量合格证书。注名：a.
制造单位，
产品规格和型号，
出厂检验日期，
型式检验单位和检验报告编号。7.5接杆套在运输中要注意堆放，不得损坏包装，储存时，应注意防潮，不得随意拆散包装。附加说明：
本标准由煤炭工业部煤矿专用设备标准化技术委员会提出。本标准由煤炭工业部煤矿专用设备标准化委员会井巷设备分会归口。本标准由煤炭科学研究总院北京建井研究所、湖北武穴长江工具厂、潮北威宁矿山机械厂共同负责起草。
本标准主要起草人邢庆贵、郭孝先、王维华、余德芳、叶凌云。本标准委托煤炭科学研究总院北京建井研究所负责解释。241
