本标准规定了滚筒采煤机喷雾降尘用喷嘴喷口直径的尺寸、连接螺纹的型式及尺寸。本标准适用于滚筒采煤机喷雾降尘用喷嘴(以下称喷嘴)。 MT/T 662-1997 滚筒采煤机喷雾降尘用喷嘴基本尺寸 MT/T662-1997 标准下载解压密码：www.bzxz.net

MT/T662-1997

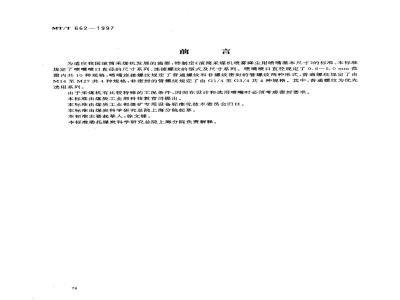

为适应我国滚简采煤机发展的需要，特制定《滚简采煤机喷雾降尘用喷嘴基本尺寸》的标准。本标准规定了喷嘴喷口直径的尺寸系列、连接螺纹的型式及尺寸系列。喷嘴喷口直径规定了0.6～5.0mm范围内共10种规格，喷嘴连接螺纹规定了普通螺纹和非螺纹密對的管螺纹两种形式，普通螺纹规定了由M14至M27共4种规格，非密封的管螺纹规定了由G1/4至G3/4共4种规格。其中，普通螺纹为优先选用系列。
由于采煤机有比较特殊的工况条件，因施在设计和选用喷嘴时必须考虑密封要求。本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院上海分院起草。本标准主要起草人：徐文锋。
本标准委托煤炭科学研究总院上凝分院负责解释。1范围
中华人民共和国煤炭行业标准
滚筒采煤机喷雾降尘用喷嘴
基本尺寸
Spraying nozzle for shearer
Outlet diameters and connecting threadsMT/T 662-1997
本标准规定了滚简采煤机喷雾降尘用喷嘴喷口直径的尺寸、连接螺纹的型式及尺寸。本标准适用于滚筒采煤机喷雾降尘用喷嘴（以下称喷嘴）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T.192—81普通螺纹基本牙型GB/T 193-81
直径与螺距系列（直径1～600mm）普通螺纹
GB/T 196—81
基本尺寸（直径1～600mm）
普通螺纹
GB/T 197—81
普通螺纹
公差与配合（直径1～355mm）
普通螺纹偏差表（直径1～355mm）GB/T 251681
GB/T7307—87非螺纹密封的管螺纹3喷嘴基本尺寸
3.1喷嘴喷口直径
喷嘴喷口直径d(如图1所示)应符合表1的规定，其中，非圆形喷口为当量直径，当量直径即与喷口正投影面积相等的圆的直径。图1喷嘴示意图
3.2喷嘴连接螺纹
喷嘴连接采用螺纹型式，分为普通螺纹和非螺纹密封的管螺纹。普通螺纹，应符合GB/T192、GB/T193.GB/T196.GB/T197和GB/T2516的规定，螺纹公差带选用6g。非螺纹密封的管螺纹，应符合GB/T7307的规定，公差等级选用A级。其中，普通螺纹为优先选用系列。螺纹尺寸D如图1所示)应符合表2的规定。
中华人民共和国煤炭工业部1997-11-10批准1998-04-01实施
喷口直径d
连接螺纹D
喷口直径d,mm
MT/T 662-1997
表1喷口直径尺寸表bzxZ.net
喷嘴连接螺纹及对应的喷口直径尺寸表普通螺纹
管螺纹
