JC/T 654-2011
基本信息
标准号： JC/T 654-2011
中文名称：石英玻璃器皿 蒸发皿
标准类别：建筑材料行业标准(JC)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：417KB
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JC/T 654-2011 石英玻璃器皿 蒸发皿
JC/T654-2011
标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

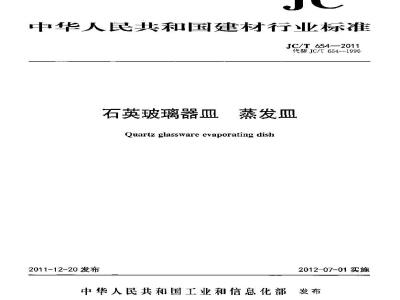

IC$ 81. 040. 30
备案号：34416—2012
中华人民共和国建材行业标准雅JC/T654—2011
代替 JC/T 654--1996
石英玻璃器皿
蒸发皿
Quartz glassware evaporating dish2011-12-20 发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.I—2009给出的规则起草。JC/T654—2011
本标准代替JC/T654—1996≤石英玻璃器皿蒸发丽班》。与JC/T654—1996相比，除编辑性修改外主要技术变化如下，
一增加了术语和定义（见第3章)。一修改了化学成分中五种杂质光素总含量的要求（见5.2.1，1996年版的1.1.1），增加了对碱金属的杂质含量的要求（见5.2.1)。更改内应为应力双折射，并修改了其指标（见5.2.2，1996年版的4.1.2)。本标淮由中国建筑材料联合会提出。本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。本标准主要起草单位：中国建筑材料检验认证中心、中国建筑材料科学研究总院。本标准主要起草人：张浩运、吴洁、杨学东，郑丽英。本标准于1996年12月首次发布，本次为第一次修订。I
1范围
石英玻璃器皿
蒸发血
JC/T654—2011
本标准规定了实验室用石英玻璃蒸发皿的分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于实验室用的透明石英玻璃蒸发血。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T3284石英玻璃化学成分分析方法石英玻璃热变色性试验方法
GB/T4121
GB/T8054计量标准型一次抽样检验程序及表GB/T10701
石英玻璃热稳定性试验方法
半导体用透明石英玻璃管
JC/T597
JC/T598
电光源用透明石英玻璃管
JC/T653-2011石英玻璃器皿烧杯石英玻璃制品内应力检验方法
JC/T655
3术语和定义
JC/T597界定的术语和定义适用于本文件。分类
蒸发血类型分为平底、圆底和直角圆简式蒸发血三种，其结构形式见图1说明：
D-一蒸发血外径：
H蒸发皿高度：
S-一最小壁厚；
早底蒸发低
d—平底蒸发的底直径：
d—蒸发血流嘴高
d—蒸发血流嘴长。
遗民蒸发训
石英玻璃蒸发血
真角风院式蒸发典免费标准bzxz.net
JC/T654—2011
5技术要求
外观及偏差
蒸发血的形状应该匀称，在平台上放置不应有明显歪斜或摇晃。5.1.1
当加入公称容量的水缓慢倾倒时，水应只从蒸发血流嘴中流出。蒸发皿的内外表面光滑平整，不允许有局部粗糙的不均，其外观指标应符合表1的规定表1
气泡群
透明颗粒
气泡（线）
外观指标
直径/mm
个/cn
长/mm
处/每个制品
个/每个制品
长/mm
个/每个制品
长/mm
个/每个制品
个/每个制品
长/mm
（宽0.3~0.7）条/100cm
长/mm
（宽0.3)条/每个制品
其他色线、裂纹、生料颗粒、析晶、水迹、云雾5.1.4兼发血的规格尺寸及偏差应符合表2的规定。表2
注：d、、小均为参考尺寸。
优等品
不充许
不充许
不充许
合格品
>80 ml
不明显
不允许
5.1.5椭厕度不得大于外径尺寸偏差的绝对值。5.2物理化学性能
5.2.1化学成份
JC/T654—2011
铝、铁、钙、镁、钛五种杂质元素总含量应不人于50×10\，锂、钠、钾的含量应分别不大于1.5×10°5.2.2应力双折射
光源波长=540n时，蒸发Ⅲ双折射光程差，不得超过50 nm/c5.2. 3热稳定性
试样在1100℃土10℃至室温急变下试验3次，不出现裂纹。5. 2. 4 析晶性能
试样在1200℃土10C温度下，保温30min出现的帮状析品的宽度和表面，内部析品这的尺寸不得大于等于3mml，小于等于3mm的析晶不得超过10个/每个制品。5.2.5热变色性
热变色性要求应符合[C/T598的规定，用气炼法制成的蒸发血不测该项性能。5.2.6化学稳定性
5. 2. 6. 1耐酸性
5.2.6.1.1蒸发血应具有耐无机酸(氢氟酸和热磷酸除外)浸蚀的化学稳定性。5.2.6.1.2试样在质量分数为36%的盐酸裕液中微沸3h后的质量损火不应超过0.8%。5. 2. 6. 2耐碱性
试样在质量分数为1%的氢氧化钠落液微沸2h后的质量损失不应超过2.0%。6试验方法
6.1化学成分
按GB/T3281的规定进行
6.2应力双折射
按JC/T655的规定进行。
6.3热稳定性
取三个制品为试拌，按CB/T10701中空气冷却法(B法)检验。6.4析晶性能
JC/T654—201t
取一个制品为试样，用去离了水和无水乙醇处干净，干燥后不得直接用手接触试样，放入加热到1200℃土10℃的高温炉（炉膛内清洁井无浸蚀性气体）内的石英玻璃垫片上，保温30min后取出，在空气中冷却，观察试样析晶情况。6.5热变色性
按GB/T4121的规定进行。
6.6化学稳定性
按JC/T653—2011附录A规定的检验方法进行。6.7外观指标和尺寸
用目测和精度为0.02mm的游标卡尺或10倍读数放大镜检验。仲裁时可用50倍或100倍的投影仪测。
6.8椭圆度
测量同一横截面上外径最大和最小值，算其差值。测量若下面，取所有测量面中最大椭圆度为石英玻璃烧瓶的摊圆度。
7捡验规则
7.1检验分类
7.1.1出厂检验
检验项同包括外观和规格尺寸偏差。7.1.2型式检验
型式检验项目包括第与章的全部要求，在下列情况下进行型式捡验a）正常生产时每年至少一次
h）产品设计、工艺材科变更或停后恢复生产时：c）上级抽查和行检评比时。
7.2分批与抽样
7.2.1以同种原材料、同-生产方法、同一等级的蒸发血，每30个为一批，不足30个也按一批计。7.2.2外观规格尺寸和应力双折射性能按GB/T8054采用一次抽样方案抽样，样本大小%=8，合格判定数 A。= 1。
7.2.3应力双折射除外的其他性能以相应管材或制品按各自的检验方法取样。7.3判定规则
7.3.1外观、规格尺寸和应力双折射性能指标，若不合格品数小于或等于合格判定数，则该批蒸发血该顶为合格：若不合格品数大于合格判定数，则该批蒸发血该项为不合格。7.3.2各项理化性能中若有·项性能不符合5.1的规定，允许对该项性能复验，复验符合要求，则该批蒸发血理化性能合格，若有两项或两项以上性能不符合要求，则该批蒸发血理化性能不合格。7.3.3当外观、规格尺寸和各项理化性能均符合要求时，该批蒸发咀为合格。4
7.3.4以检验中出现的最低等级为该批蒸发Ⅲ的最终判定等级。8标志，包装，运输和贮存
8.1标志
8.1.1蒸发耻的标志上应有注册商标或制造厂名。8.1.2包装箱的标志应包含以下内容：JC/T654—2011
箱上应贴有明显的贮运图示标志。如“玻璃制品”，“小心轻放”、“防潮湿”等b)
产品名称、规格、等级、数量；制造厂名、商标、出厂日期
d)标推号：
8.2包装
蒸发应清洁十燥，用木箱或纸箱包装，内部用瓦楞纸盒、泡沫塑料架或其它种类缓冲材料分隔防止产品碰撞，箱内附有产品合格证、使用说明及装箱单。8.3运输
本产品可用任何方式运输：但装卸不得抛扔，运输过程中有防雨措施，防止剧烈震动和挤压。8.4贮运
产品包装后应在通风干燥、无腐蚀性气体的室内贮存，和对湿度不应超过80%，放置不得超过5层。5
JC/T 654-2011
中华人民共利回
建材行业标
石英玻璃器血蒸发皿
JC/T 654—2011
中国建材工业出版社出版
建筑树料工业技术监督研究中心(原国家建筑材料7业局标准化研究所)发行新华书店北京发行所发行各地新华博店经件地矿经研院印刷广印刷
版权所有不得翻印
开本880×12301/16印张0.75字数16下字2012年5月第－版2012年5月第次印刷印数1—400定价13.D0元
书号：155160·058
编号：0747
网址：atandanrdenj-.coin电话：（010)51164708地址：北京朝阳区管庄东兴建材大院北樱邮编：100024本标准如山现印装质世问题，由发行部负志调换。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
备案号：34416—2012
中华人民共和国建材行业标准雅JC/T654—2011
代替 JC/T 654--1996
石英玻璃器皿
蒸发皿
Quartz glassware evaporating dish2011-12-20 发布
2012-07-01实施
中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.I—2009给出的规则起草。JC/T654—2011
本标准代替JC/T654—1996≤石英玻璃器皿蒸发丽班》。与JC/T654—1996相比，除编辑性修改外主要技术变化如下，
一增加了术语和定义（见第3章)。一修改了化学成分中五种杂质光素总含量的要求（见5.2.1，1996年版的1.1.1），增加了对碱金属的杂质含量的要求（见5.2.1)。更改内应为应力双折射，并修改了其指标（见5.2.2，1996年版的4.1.2)。本标淮由中国建筑材料联合会提出。本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。本标准主要起草单位：中国建筑材料检验认证中心、中国建筑材料科学研究总院。本标准主要起草人：张浩运、吴洁、杨学东，郑丽英。本标准于1996年12月首次发布，本次为第一次修订。I
1范围
石英玻璃器皿
蒸发血
JC/T654—2011
本标准规定了实验室用石英玻璃蒸发皿的分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于实验室用的透明石英玻璃蒸发血。2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T3284石英玻璃化学成分分析方法石英玻璃热变色性试验方法
GB/T4121
GB/T8054计量标准型一次抽样检验程序及表GB/T10701
石英玻璃热稳定性试验方法
半导体用透明石英玻璃管
JC/T597
JC/T598
电光源用透明石英玻璃管
JC/T653-2011石英玻璃器皿烧杯石英玻璃制品内应力检验方法
JC/T655
3术语和定义
JC/T597界定的术语和定义适用于本文件。分类
蒸发血类型分为平底、圆底和直角圆简式蒸发血三种，其结构形式见图1说明：
D-一蒸发血外径：
H蒸发皿高度：
S-一最小壁厚；
早底蒸发低
d—平底蒸发的底直径：
d—蒸发血流嘴高
d—蒸发血流嘴长。
遗民蒸发训
石英玻璃蒸发血
真角风院式蒸发典免费标准bzxz.net
JC/T654—2011
5技术要求
外观及偏差
蒸发血的形状应该匀称，在平台上放置不应有明显歪斜或摇晃。5.1.1
当加入公称容量的水缓慢倾倒时，水应只从蒸发血流嘴中流出。蒸发皿的内外表面光滑平整，不允许有局部粗糙的不均，其外观指标应符合表1的规定表1
气泡群
透明颗粒
气泡（线）
外观指标
直径/mm
个/cn
长/mm
处/每个制品
个/每个制品
长/mm
个/每个制品
长/mm
个/每个制品
个/每个制品
长/mm
（宽0.3~0.7）条/100cm
长/mm
（宽0.3)条/每个制品
其他色线、裂纹、生料颗粒、析晶、水迹、云雾5.1.4兼发血的规格尺寸及偏差应符合表2的规定。表2
注：d、、小均为参考尺寸。
优等品
不充许
不充许
不充许
合格品
>80 ml
不明显
不允许
5.1.5椭厕度不得大于外径尺寸偏差的绝对值。5.2物理化学性能
5.2.1化学成份
JC/T654—2011
铝、铁、钙、镁、钛五种杂质元素总含量应不人于50×10\，锂、钠、钾的含量应分别不大于1.5×10°5.2.2应力双折射
光源波长=540n时，蒸发Ⅲ双折射光程差，不得超过50 nm/c5.2. 3热稳定性
试样在1100℃土10℃至室温急变下试验3次，不出现裂纹。5. 2. 4 析晶性能
试样在1200℃土10C温度下，保温30min出现的帮状析品的宽度和表面，内部析品这的尺寸不得大于等于3mml，小于等于3mm的析晶不得超过10个/每个制品。5.2.5热变色性
热变色性要求应符合[C/T598的规定，用气炼法制成的蒸发血不测该项性能。5.2.6化学稳定性
5. 2. 6. 1耐酸性
5.2.6.1.1蒸发血应具有耐无机酸(氢氟酸和热磷酸除外)浸蚀的化学稳定性。5.2.6.1.2试样在质量分数为36%的盐酸裕液中微沸3h后的质量损火不应超过0.8%。5. 2. 6. 2耐碱性
试样在质量分数为1%的氢氧化钠落液微沸2h后的质量损失不应超过2.0%。6试验方法
6.1化学成分
按GB/T3281的规定进行
6.2应力双折射
按JC/T655的规定进行。
6.3热稳定性
取三个制品为试拌，按CB/T10701中空气冷却法(B法)检验。6.4析晶性能
JC/T654—201t
取一个制品为试样，用去离了水和无水乙醇处干净，干燥后不得直接用手接触试样，放入加热到1200℃土10℃的高温炉（炉膛内清洁井无浸蚀性气体）内的石英玻璃垫片上，保温30min后取出，在空气中冷却，观察试样析晶情况。6.5热变色性
按GB/T4121的规定进行。
6.6化学稳定性
按JC/T653—2011附录A规定的检验方法进行。6.7外观指标和尺寸
用目测和精度为0.02mm的游标卡尺或10倍读数放大镜检验。仲裁时可用50倍或100倍的投影仪测。
6.8椭圆度
测量同一横截面上外径最大和最小值，算其差值。测量若下面，取所有测量面中最大椭圆度为石英玻璃烧瓶的摊圆度。
7捡验规则
7.1检验分类
7.1.1出厂检验
检验项同包括外观和规格尺寸偏差。7.1.2型式检验
型式检验项目包括第与章的全部要求，在下列情况下进行型式捡验a）正常生产时每年至少一次
h）产品设计、工艺材科变更或停后恢复生产时：c）上级抽查和行检评比时。
7.2分批与抽样
7.2.1以同种原材料、同-生产方法、同一等级的蒸发血，每30个为一批，不足30个也按一批计。7.2.2外观规格尺寸和应力双折射性能按GB/T8054采用一次抽样方案抽样，样本大小%=8，合格判定数 A。= 1。
7.2.3应力双折射除外的其他性能以相应管材或制品按各自的检验方法取样。7.3判定规则
7.3.1外观、规格尺寸和应力双折射性能指标，若不合格品数小于或等于合格判定数，则该批蒸发血该顶为合格：若不合格品数大于合格判定数，则该批蒸发血该项为不合格。7.3.2各项理化性能中若有·项性能不符合5.1的规定，允许对该项性能复验，复验符合要求，则该批蒸发血理化性能合格，若有两项或两项以上性能不符合要求，则该批蒸发血理化性能不合格。7.3.3当外观、规格尺寸和各项理化性能均符合要求时，该批蒸发咀为合格。4
7.3.4以检验中出现的最低等级为该批蒸发Ⅲ的最终判定等级。8标志，包装，运输和贮存
8.1标志
8.1.1蒸发耻的标志上应有注册商标或制造厂名。8.1.2包装箱的标志应包含以下内容：JC/T654—2011
箱上应贴有明显的贮运图示标志。如“玻璃制品”，“小心轻放”、“防潮湿”等b)
产品名称、规格、等级、数量；制造厂名、商标、出厂日期
d)标推号：
8.2包装
蒸发应清洁十燥，用木箱或纸箱包装，内部用瓦楞纸盒、泡沫塑料架或其它种类缓冲材料分隔防止产品碰撞，箱内附有产品合格证、使用说明及装箱单。8.3运输
本产品可用任何方式运输：但装卸不得抛扔，运输过程中有防雨措施，防止剧烈震动和挤压。8.4贮运
产品包装后应在通风干燥、无腐蚀性气体的室内贮存，和对湿度不应超过80%，放置不得超过5层。5
JC/T 654-2011
中华人民共利回
建材行业标
石英玻璃器血蒸发皿
JC/T 654—2011
中国建材工业出版社出版
建筑树料工业技术监督研究中心(原国家建筑材料7业局标准化研究所)发行新华书店北京发行所发行各地新华博店经件地矿经研院印刷广印刷
版权所有不得翻印
开本880×12301/16印张0.75字数16下字2012年5月第－版2012年5月第次印刷印数1—400定价13.D0元
书号：155160·058
编号：0747
网址：atandanrdenj-.coin电话：（010)51164708地址：北京朝阳区管庄东兴建材大院北樱邮编：100024本标准如山现印装质世问题，由发行部负志调换。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
