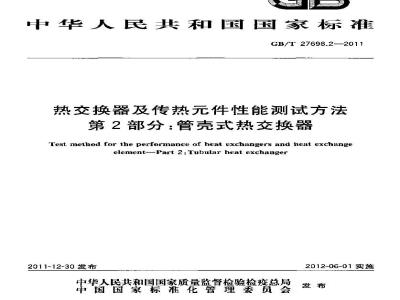

标准图片预览






标准内容

ICS 27. 060, 30
中华人民共和国国家标准
GB/T27698.2—2011
热交换器及传热元件性能测试方法第2部分:管壳式热交换器
Test method for the performance of heat exchangers and heat exchangeelement-Part 2: Tubular heat exchanger2011-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2012-06-01实施
GB/T27698&热交换器及传热元件性能测试方祛》分为8个部分:第1部分:通用要求:
第2部分:誉壳式热交换器;
第3部分:板式热交换器:
第4部分,螺旋板式热交换器;
第5部分:管壳式热交换器用换热管:一第6部分:空冷器用翅片臂;
第7部分:空冷器哦声测定;
第8部分:热交换器工业标楚。
本部分为GB/T27698的第2部分。本郝分按照GB/T1.12009给出的规则起草本部分由全国锅好压力容器标准化技术委员会(SAC/TC262)提出并归口。GB/T 27698.2—2011
本部分负责起草单位:甘肃蓝科石化高新装备股份有限公司(兰州石油机械研究所)。本部分参加起草单位:国家石油钻采炼化设备质量监督检验中心、机械工业传热节能工程技术研究中心、西安交通大学。
本部分主要起草人李苏、白博峰,魏立万、孟秋、邹建东、唐海、朱巨资。I
TTTKAONTKACA
1范围
热交换器及传热元件性能凝试方法第2部分:管壳式热交换
CB/T 27698.2—2011
GB/T27698本部分规定了臂壳式热交换器液-液无相变,汽-液冷凝有相变、汽-液蒸发有相变测试工说的传热和流体阻力性能测试方法。本部分适用的测试流体为被体-液体,蒸汽-液体。本部分只考虑传热管材料的导热热阻,末考虑传热替内外侧污垢热阻。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的替改单)适用于本文件。GB151管壳式换热器
GB/T27698.1热交换器及传热元件性能测试方法第1部分通用要求3要求
3. 1测试样机的设计数据与测试参数a)
传热管材质;
壳程结构与几何尺寸;
管子形式与几何尺寸
管子排列;
管间距;
折流元件的形式与布置!
流程;
当是直径:
流通截面积;
传热面积,
设计温度;
设计压力:
tn)最大充许压力降。
以上设计数据与测试参数其依据的确定方法与计算方法应按照 GB 151 和 GB/T 27698.1 的要求进行。
3. 2测试程序
3.2.1液-液无相变用热交换器
3.2.1.1测试前,应检查测试样机、管线以改测量仪表的可靠性STYT KANY KAcA
GB/T 2769B.2—201
3.2.1T.2开始运行后,应及时排测试样机内的气体,使测试样机在完全充满测试蔬体的条件下运行并调节至标准测试工说。
3.2. 1. 3在标准测试工况下稳定运行 30 min 后,宜按以下测试要求进行测试:两测流体的流速从0.5m/s~1.5m/s等流速变化,变化间隔应不大于0.2m/sa)
固定一侧(热或冷侧)流体为 1. 0 m/s,另一侧流体的流速应从 0. 5 tn/5~1. 5 m/s变化,变b)
化间陋应不大于0.2m/
同一测试点的数据待稳定5min后,且冷、热流体的热平衡相对误差不大于土5%时,方可进行同步数据采集;
每个测试点最少采集3组数据。
3.2.1.4根据用户需求和设备特征也可协商确宽测试工况。3.2. 2汽-液冷凝用热交换器
3.2.2.1测试前+应检查测试样机、管线以及测量仪表的可靠性。3.2.2.2开始运行后,应及时排净测试样机内的不凝汽并调节至测试工况。3.2. 2. 3在测试工况下赖定运行 30 rmin后,宜按以下测试要求进行测试:保持进入测试样机进口的蒸汽温度有1℃~3℃过热度,冷凝液温度比出口蒸汽压力所对应)
的饱和温度略低,但应在2℃范围内。蒸汽流盘的测定要计量过冷液;b)
冷流体侧的流速应从0.5m/s~1.5m/变化,变化间隔应不大于0,2m/sc
周一测试点的数据待稳定5min后,且冷、热流体热平衡相对误差不超过士5%时,方可同步进行数据采集,在冷凝液计量过程中其工说应保持相对稳定;d)每个测试点最少采集3组数据。3.2.2.4根据用户需求和设备特征也可协商确定测试工况。3.2.3汽-液蒸发用热交换器
测试前,应检查测试样机,管线以及测量仪表的可靠性。3. 2. 3. 1主
3.2. 3. 23
开始运行后,应及时排净测试样机内的不避汽并调节至标准测试工说。3. 2. 3. 3在标准测试工况下稳定运行 30 min 后,宜按以下测试要求进行测试:保持进人测试样机进口的蒸汽温度有1℃~3亡过热度。冷凝液温度比出口蒸汽压力所对应a)
的饱和温度略低,但应在2范国内。蒸汽流量的测定要计量过冷液:冷流体侧的流速应从 0. 5 m/s~1. 5 m/s变化,变化间应不小于 0. 2 m/s;b)
測试样机拎流体的进口热平衡干度应由预加热器来调节,最小进口热平衡干度为口;c)
测试样机冷流体的平均热平衔干度应根据使用范围进行变化,变化间隔随干度增加而增加:同一测试点的数据应同步测量。在冷凝液计量过程中其工况应保持相对稳定,且冷热流体热e
平衡相对误差不超过土6%时,方可进行数据采集;f
每个测试点最少采集3组数据,
3. 2. 3. 4根据用户需求和设备特征也可协商确定测试工况。4测试数据处理www.bzxz.net
4.1液-液无相变用热交换器
4.1.1给出总传热系数与流速的测试曲线。4. 1.2在同一坐标系中,作出不同定性温度下,总传热系数点与流速u 的关系曲线4.1.3归纳出努塞尔数Nu与善诺数Re之尚的侧关系式2
TTTKAONYKACA
4.1.4给出压力降△与流速u的测试曲线。4.1.5在同一坐标系中,作出不同定性温度下,压力降么力与速u的关系曲线,4.1.6归纳出欧拉数E与雷诺数R:之间的准则关系式。GB/T 27698.2-—2011
4.1.7给出传热面两侧液-液流动,定性温度热流体50℃冷流体30℃,两侧液体流速在1.0血/s时的总传热系数表、压力降产。
4.2汽-液冷凝用热交换器
4.2.1给出总传热系数与液侧流速,的测试曲线,4.2.2给出两侧压力降Ap与流速的测试曲线。4.2.3归纳出两侧对流换热系数 α与雷诺数Re 之间的关系式。4. 2. 4由纳出两压力降 Ab与流速 u 之间的关系式。给出传热面两侧汽-液逆流运行,液侧流速在1. 0 m/:时的总传热系数丸。4.2.5
4.3汽-液蒸发用热交换露
4.3. 1给出总传热系数K与液侧流速t。的测试曲线。4. 3. 2给出总传热系数 正与平均热平衡下度 的测试曲线。4. 3. 3给出两侧压力降力与流速的测试曲线。4. 3. 4给出两侧压力降 △力 与平均热平衡干度 α 的测试曲线4. 3. 5归纳出总传热系数与避液对流换热系数比(/a1)与马丁尼利(L-M)参数 X的关系式。4.3. 6归纳出汽液压力降比(△力,/P)与马丁尼利给出传热面两侧汽-液逆流运行,液流速在2.0地/s,平均热平衡于度口,5时的总传热系数k。5误差
5.1数据处理归纳出的准则关联式或关系式的计算值与测试值之间的拟合误差,宜用均方根误差表示,应不超过5%。
5.2按本部分规定的测试方法确定的总传热系数是值,其误差应不超过士10%。TTTKAONYKACA
