ICS 07.060

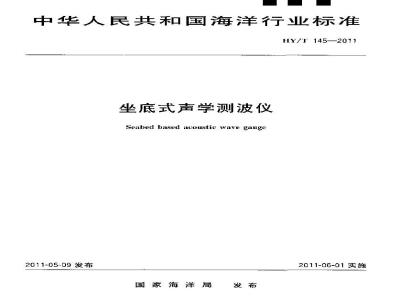

中华人民共和国海洋行业标准
HY/T145—2011
坐底式声学测波仪
Seabed based acoustic wave gauge2011-05-09 发布
国家海洋局
2011-06-01实施
HY/T 145—2011
规范性引用文件
3术语和定义
4产品组成和型号
4.1产品纽成
4.2产品型号
5技术要求
工作环境条作
让量性能要求
功能要求
供电要求
信号传输电缆要求
外观要求
安全性要求
电磁兼容性要求
6试验方法
主要计量性能和水下装置功能试验,电源适应性试验数据采集、处理、存储试验
功能试验
全性试验
电磁兼容性检验
工作环境试验
外魏检查
7检骏规则
7.1出厂控验
型式检验
8标志.包装、运输利贮存
8.2包装
TTTKAONATKACA
HY/T 145-—2011
本标推按照GB1.1--2009效标推化工作导则」篇1部分：标准的结构和编写\给出的规则起草请注意本文件的某些内容可能谢及专利：木文件的发布机构不承扭识别这些专利的责任：术标准由山东省科学院游洋仪器仪表研究所提出：本标摊由全国海洋标准化技术委员会（SAC/FC283)妇口。木标雄起草单位：山东省科学院海洋仪器仪表研究所。本标催主要起草人：杨立、惠力、张喜验、杨俊暨、刘勇、舟成杰、杨英、杨书凯、付明阳、間扬、刘敏、初土博、朱洪海
TTTKANTKACA
1范围
坐底式声学测波仪
HY/T 145—2011
本标准规定了坐底式声学测波仪的产品组成、技术要求，试验方法.检验规则及标志、包装，运输，贮存的方式：
本标难适用子坐底式声学测波仪的设计，制造、出厂检验、型式检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，比最新版本包括所有的整改单)适用于本文件，GB/T4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求电子测仪器电源频率与电压试验GB/T 6587.8—1986
GH/T 13306—1991 标牌
GB/T13384—2008机电产品包装通用技术条件GH/T149142006海滨观测规范
GR/T 17626. 8—2006
电磁兼容试验和测量技术“丁频磁场抗扰度试验GB/T 17626. 9--1998
电磁兼容试验和测量技术脉种磁场抗扰度试验GB/T17626.112008电磁兼容
试验和测量技术
电压暂降.短时中断和电压变化的抗扰度试验
HY/T008：海洋仪器术语
HY 016.2—1992
海洋仪器基本环境试验方法
试验A：低源试验
HY 016.3—1992
海洋仪器基本环境试验方法试验Ha：低温忙存试验HY 016, 4--- [992
海洋仅器基本环境试验方法
HY 016. 5--1992
试验B:高温试验
海洋仪器基本环境试验方法
试验 Hb:高温贮存试验
HY 016. 10--1992
HY 016.11 1992
海洋仪器基本环境试验方法
海洋仪器基本环境试验方法
HY016.12—1992游洋仪器基本环境试验方法HY016.141992
2海洋仪器基本环境试验方法
HY016.15—1992海洋仪器基本环境试验方法试验 Ka:盐雾试验
试验 Fc:振动试验
试验 Fa:冲击试验
试验E：倾斜和摇摆验
试验Q：水静压力试验
HY/T027--1993海洋仪器计数抽样检查程序和表EIY/T042海洋仪器分类及型号命名办法JJF11822007计量器具软件测评指南JJGE[Y)05—2003声学测波仪
3术语和定义
HY 008和GB/T 14914界定的以及下列术语和定义适用于本文件。1
TTTKANYKAA
HY/T 145-—2011
坐底式声学测波仪seahedhasedacousticwavegauge布设丁水下某个位昏或海底的以声学水下测距原现测量波高和波周期的器，4产品组成和型号
4.1产品组成
坐底式声学测波仪出主机、水下装置、信号传输电缆和上位计算机处理软件等部分组成a）七机包括出学换能器的信号收发部分（也可放在水下）、信号采集处理、电源、打印机、显示器、,1:位计算机接口等。
b）水下装骨包括声学换能器（可包括信号收发部分）、换能器平衡装置、水下安装支架等。t）上位计算机处理埋软件包括对波浪原始数据的存储、特征慎数据的计算、信总显示、数据闷以及务种文件的打印等。
4.2产品型号
产品型号的确定应符合HY/T042的规定，5技术要求
5. 1工作环境条件
5. 1. 1主机及其零部件
坐底式声学测波仪主机的工作环境条件如下：）环境温度：+40℃
b) 相对显度:0%~85%;
盐雾：在温度35℃，浓度为4.0%～5.1%的盐溶较雾化环境下，连续喷雾24h，恢复到i:常工作环境后·坐底式声学测波仪的计量性能底不受影响；d)
振动：振幅不大于1.5mm，频率(2--13)Hze
摇摆：二30\：
冲击：峰值加速度不大于300/s.脉神持续时间不小于6ms；g
斜：不大于40
5. 1. 2水下装置及其婴部件
坐底式声学测波议术下装置及其零部件「作环境条件如下：a）环境度：2 ℃～+40‘；
h）E作水深：1.5m~50m：
c）倾斜：不大于30\；
d）淤泥层厚度：小大于1m。
5. 2 计量性能要求
5. 2. 1收器测量参数,测量范围和最大允许误菌仪器测量参数，测量范围和最大允许误差用表1给出，2
TTTKANYKACA
测参效
波浪高度
波液尚期
5.3功能要求
表1坐底式声学测波仪测量数、测量范围、最大充许误差测范用
0.3 m20 m
2 ~ 30 *
5.3,1工作方式要求
JIV/T 145—2011
除人允许诺差
+(U. 3n×H)m!H表示被高）
坐底式声学测波议应具有定时谢鼠、连续测量和程序控制测量三种工作方式。）定时测量方式应具有两种测量状态：1)标准测量状态，测量间隔为3h,测量时尚为17min！2）加密测氧状态.测年间隔为1h谢量时间为17min每测量·次应进行-次“信号采集一计党处理
打即显示?
测量状态下，根据需要坐底式声学测波仪应能够自动转成加密望状态。连续谢量方式时坐底式声学测被仪应循环地进行信号采集示）
存倦”T作，
程序控制测量方式应具有的功能c
1）按照程序要求开始量；
按照程序要求结束测量：
程序设置测量时间,
采用程序控制测晟时，坐底式声学测波仪应进行\信号采集示）
存储”工作。
5. 3. 2自检要求
计算-下载标准就来标准下载网
存储\工作，在标准
打印(显
打印（显
在自检方式下坐底式声学测波仪应能自动检测换能器、信号收发部分、时钟控制、采集存储处理部分等的工作状态，并通过显示（成打印、或既显示文打印)提示仪器的白检状说。5.3.3数据采集，处理、存储要求坐底式声学测波仪的数据采集、处理和存储应符合以下要求：数锯采集间隔：0.25$、0.5s（可预骨）：by
声学换能器以及收发部分的工作由系统时钟控制：e)
机与上位计算机之间采历串口或其他通用标准接口(如 USB 口)连接;主机用存储至少三个月的原始测量数据和特征值；应具有输入并存储人工观测数据的功能：液高、波周期的处理按照GB/T11914—2006中6.2.4.2的是，每次测量，坐底式声学测波仪自动计算出波浪特征值数据，并显示.打印其测量结乘。波浪特征慎包括：最波尚、最大波周期、「分之大波波高、十分之大被周期、有效被波高，有效被周期、平均波高、平均用期、采样期、采样点数、波数等。5.3.4水下装置功能要求
坐底式声学测被仪求下装置的功能应符合以下要求：3
TTKANTKACA
HY/T 145-2011
声学换能器平衡系统应能白动平衡.灵活转动，当水下支架倾斜角度不大于30时声学换能器仍能保持求平状态：
bh）水下安装支架应有防淤措施。5. 4供电要求
坐底式声学测波仪的供电方式应川采用交流成克流供电：交流供电：电压（220=10%×220）V频率（50±5%×50)Hza
b）直流供电：电压（12！19%×12)V或.24-10%×24)V；e）交直流供电可叫白动切换.蓄电池叮行浮充。5.5信号传输电缆要求
底式声学测波仪的信号传输电缆.即声学换能器到主机的电缆.应使用海底铠装电缆5.6外观要求
坐底式冲学测波仪主机、水下装置及其结构部件应符合如下外规要求：儿经表面处理的季部件，具表面应均勾光滑，涂莅层应牢固，无突、剥落，划痕和锈蚀等明显ar
缺陷；
b）连接件、紧固件应连接牢固.无松动、变形；所右零部竹、死器件和引线应安装正确，牢固，整齐、标识清楚、不呈现耦合或下就。正带使用条件下应无松动、变形及影响使川的缺陷。5.7.安全性要求
5.7. 1绝缴电阻
坐底式市学测波仪主机中源插义马机壳问的绝缘电阻成不小于与MO，电缆和接插件各芯线及铠装套间的绝缘电阻不小于5Mn。
5. 7. 2 泄漏电流
坐底式南学测波议主机的泄电疏应小下5加A（交流峰值）5.7.3接地
坐底式声学测波疫主机箱在.1.作时接地电阻不大下0.1。5. 8电磁兼容性要求
5. 8. 1对电压暂降、短时中断和电压变化的抗扰度要求整底式声学测波仪主机刘电压暂降、短时中断和电压变化的抗扰度应符合GB/T17626.11-2008中5.1和5.2的要求。
5.8.2对磁场于扰的抗扰度要求
坐底式声学测波仪生机对磁场十扰的抗扰度应符合（:H/T17626.8一2006中第5章和GB/T17626.9—1998中第5章的要求，TTIKANYKACA
6试验方法
6.1主要计量性能和水下装置功能试验、电源适应性试验6. 1. 1,主要计量性能试验
HY/T 145—2011
坐底式声学测波仪主要计量性能试验按1JG（HY)052003进行，试验结果应符合5.2.1的要求。6、1.2水下装置功能试验
调坐底式声学测波仪水下装置的状态，进行功能性试验：试验结果应符台5.3.4的婴求。6.1.3电源适应性试验
按照（iB/T6587.8--1086中第2章规定的试验方法进行电源适应性试验，试验结果应符合5.4的要求，
6.2数据采集，处理、存储试验
6.2.1上位计算机处理软件评估
按照J3F1182·2007中第6章的规定评估上位计算机处理软件·试验结果应符合5.3.3的要求，6.2.2模拟数据试验
对坐底式声学测波仪和上位计算机进行模拟数据试验,试验结果应符合5.3. 3的求。6.3功能试验
6.3.1工作方式试验
6. 3. 1. 1 定时测量 3 h 工作方式试验将坐底式声学測波仪主机的工作方式设置成\定时”“测量问隔3h\-通电后库续完贼3个以上的测量过程（信号采集——计算——处理——打印（显示）——存储）试验统果应符合5.3.1的要求。6.3.1.2定时测量1b工作方式试验将坐底式而学测波仪土机的二作方式设置成“定时”“量间隔”，通电后连续完成3个以上的测垦过程（信号采集计算处理打印（显示）存储）.试验结果应符合5.3.1的要求。6.3.1.3连续测遭工作方式试验
将坐底式声学测波仪主机的工作方式设置成\连续”，通电后连续完成3个以上的测量过程（瘩号采集--.--计算处理打印显示）存站),试验结果应符合5.3.1的求。6.3.1.4程序控制测量工作方式试验在上位机用程序控制的方式控制坐版式声学测被仪的工作，完成6个以上的测过程（信号采集——计算——处理——打即(显示)——存储),试验结果应符合 5,3.【的要求。6.3.2自检功能试验
将必底式声学测波仪主机的工作状态设置成“系统日检”，道电后连续白检3次以上，试验结果施符TTTKAONATKACA
HY/T 145--2011
合5.3.2的要求。
6.4安全性试验
6.4.1绝缘电阻试验
按账GL/14793.1—2007中第4章规定的试验程序进行绝缘电阻试验.试验结果应符合5.7.1的要求。
6.4.2泄漏电流试验
按照GB/T4793.12007中第4章规定的试验程序，测量坐底式声学测波仪上机的泄漏电流，试验结果应符合5.7.2的要求。
6.4.3接地试验
按照GB/T 4793.1一2007中第4章规定的试验程序,测量坐底式声学测波仪主机的接地电阻.试验结果应符合5.7.3的要求。
6.5电磁兼容性检验
6.5.1电压暂降、短时中断和电压变化的抗扰度试验按照GB/T17626.11一2008中第8章规定的试验程序，对垒底式声学测波仪上机进行电压暂降短时中断和电压变化的抗优度试验，试验结果应符合5.多.1的要求。6.5.2磁场干扰的抗扰度试验
磁场于扰的抗抚度试验虚采用下列方法：a）按服GB/T17626.8一2006中第名章规定的试验程序,对坐底式声学测波仪上机进行:1.频磁抗批度试验，试验结果应符合5.8.2的要求，按照GB/T17626.91998中第8章规定的试验程序，对坐底式声学测波仪主机进行脉冲磁b
场抗扰度试验，试验结果成符合5.8.2的要求。6.6工作环境试验
6.6.1低温试验
按 HY D16.21992 的试验设备,试验程序选择试验温度(0二3)℃,试验附[间 4 h,对坐底式声学测波仪的土机、水下装置及其零部件进行试验，试验完成厉，试验结果应符合5.1.1的要求6.6.2高温试验
按HY916,4-1992的试验设备、试验程序选择试验温度(10=3)℃,试验时 4 h,对坐底式声学谢被仅的机、水下装置及其零部件进行试验，试验结架应符合5.1.1的要求。6.6.3益雾试验
按HY016.101992的试验程序,用度为4.9%～5.1%的盐溶液旁化后在35℃工2℃的环境中，试验时问24h,对坐底式声学测波仅主机内的电路板、机箱外光等部件进行试验，试验结果应符分5. 1. 1的婴求
TTTKAONTKACA
6. 6. 4振动试验
HY/T 145—2011
按HY016.11—1992的试验程序.用频率(2[3)Hz振幅1.5mm：颖率(13~100)Hz,加速度10m/s的严酷等级，对坐底式市举测波仪主机进行试验，试验结果应符合5.1.1的要求。6.6.5倾斜和摇摆试
按HY016.14—1992的试验程序和严酷等级.对坐底式声学测波仪主机和水下装曾进行试验，试验结果应符合5.1. 1的要求。
6.6.6水静压力试验
按HY[76.15—1992的试验程序，对坐底式声学测波仪水下装置施加 0.63 MPa压力,持续时间2，水下装置应无泄漏和宽形，试验结束后恢复到常压下，坐底式声学测波仪的工作状念应正常。6. 6.7 冲击试验
按HY116.121992的试验程序，蜂值加速度300m/，脉冲持续时间6加.相应速度变化1. 11 m/s,冲击次数 3 改,对坐底式声学测波仪主机和水下装置进行试验,试验结果应符合 5.1. 1 的要求。
6.6.8低温贮存试验
按IIY016.3—1992的试验程序，用试验温度：40℃士3℃，试验时间10h，对底式声学测波仪主机和水下装胃进行试验，试验结束恢复到正常工作环境后，坐底式声学测波仪的工作状念应正常，6. 6.9高温贮存试验
按11Y016.5—1992的试验程序,用试验温度55℃士2℃，试验时间8h.对坐底声学测波仪主机和水下装置进行试验，试验结束恢复到正常工作环境后，坐底式声学测波仪的工作状态应正常。6.7外观检查
座底式卢学测波仪的外观检查应采用下列方法：a）目测检香经表面处理的零部件，结果应符合5.6的要求b)检否连接件,紧固件,结果应符合 5. 6 的要求;心）H测检查所有举部件、几器件和线，结架应符合5，6的要求：7检验规则
7.1出厂检验
坐底式声学测波仪产品经制造单位质量检验部门检验合格后·雕有检验合格证方能出厂。7.1.1出广检验项目
出厂检验和型式捡验的频所由表2给出7
TTTKAONATKACA
HY/T145—201F
检验颁口
波浪高度、周期准痴度试验
功能试验
外观检查
电源适应性试验
数据采架处理存情试验
安全性试验
电磁兼容性试验
低温试验
商温试验
盐雾试验
张动试验
倾料和摇摆试验
水静压方试验
冲击试验
低溢定存试验
高温贮存试验
出厂检验和型式检验的项目
5, 1, 1
注：打\/\项日表示为必做的检验项目:打\7.1.2出厂检验合格判定规则
检验方法
出厂检验
”项目表示为不做或选做的检验项目。型式按验
表2所列出厂检验项目全部检验合格，该产品判为合格。对于出厂检验的合格品应出具出厂检验合格证均（或检定、测试证）
7. 2型式检验
7.2. 1需进行型式检验的情况
有下列情况之时，成进行型式检验：a)
新产品或老产品转厂牛产，试制定型鉴定时；累计尘产50套时；
出厂检验结果与上欲型武检验有较大差异时用户有批量订货提出型式检验要求时：产品长期停产后,恢复生产时;
家通量监督机构提出型式检验要求时。7.2,2抽样检验
按照 HY/T 027—1993 的有关规定进行。7.2.3合格判定
HY/T145—201
在型式检验中，接表2虑定的检测项自全部检验合格的样机或是产品为合格品，刘于型式检验的样机或合格品应出具样机型式检验报告8标志、包装、运输和贮存
8.1标志
坐底式声学测波仪主机1应带有铭牌，按照（B/13306的规定进行：坐底式声学测波仪外包装箱上应在防雨、防震、防碎、不得颠倒的标志。8.2包装
8.2.1水下设备的包装
水下设备的包装应采用如下方式：a！水下支架应用防刮擦材料全部缠裹至少·一层：1）水下平衡系统应锁定，并按照GB/T13384采用内衬防震层的普通木箱包装；c）声学换能器应按照GB/T13381采用内衬防震层的普通木箱包装。8.2.2
系统主机的包装
系统主机应按照G1/T13381来用内衬防震层的普通木箱包装，8.2.3随行文件
敏装箱内应包含倡不限于下列随行文件：a）产品合格证：
b）使用说明书（含产品维修指南)：c）装箱单及配件清单，
8.3运输
运输时，应对货物采取遮瞰皮防尘、防雨措施。可采用汽车、火车、轮船、飞机等运输工具运输。装卸时应轻抬、轻放·防止野峦装卸对产品造威损坏。8.4贮存
8. 4. 1未经使用的水下装置的贮存坐底式声学测波仪水下装置应此存在温度一30℃～+50.相对湿度小于85%的案内、周围不应含有足以引起腐蚀的有害物质。备使用经过长时问忙存的水下装置时，应先开箱，除去包装，将装置置于燥、通风的室内，放置24以上再通电。
