HJ 675-2013
基本信息
标准号： HJ 675-2013
中文名称：固定污染源排气 氮氧化物的测定 酸碱滴定法
标准类别：环境保护行业标准(HJ)
标准状态：现行
出版语种：简体中文
下载格式：.rar .pdf
下载大小：372KB
相关标签： 固定 污染源 排气 氮氧化物 测定 酸碱 滴定法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
HJ 675-2013 固定污染源排气 氮氧化物的测定 酸碱滴定法
HJ675-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

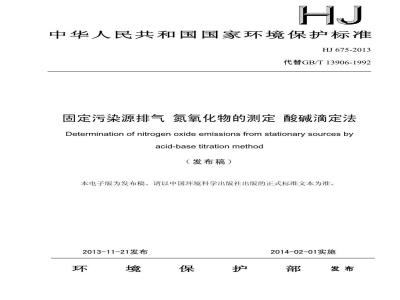

中华人民共和国国家环境保护标准HJ675-2013
代替GB/T13906-1992
固定污染源排气氮氧化物的测定酸碱滴定法Determination of nitrogen oxideemissions from stationary sources byacid-basetitrationmethod
（发布稿）
本电子版为发布稿。请以中国环境科学出版社出版的正式标准文本为准。2013-11-21发布
2014-02-01实施
2引用标准
3方法原理.
4干扰与消除
5试剂和材料，
仪器和设备
分析步骤
9结果计算
10精密度和准确度
11质量保证和控制，
12废弃物处置
附录A：（资料性附录）采样原理示意图目
为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，保护环境保障人体健康，规范火炸药生产企业污染源氮氧化物监测方法，修订本标准。本标准规定了火炸药生产过程中排出的硝烟尾气中所含的一氧化氮和二氧化氮以及其他氮氧化物的测定方法。
本标准是对《空气质量氮氧化物的测定》（GB/T13906-1992）的修订。本标准首次发布于1992年。原标准主要起草单位为辽阳庆阳化工厂。本次为第一次修订。主要修订内容如下：
一根据标准适用范围，将原标准名称《空气质量氮氧化物的测定》改为《固定污染源排气氮氧化物的测定酸碱滴定法》；删去原标准中酚二磺酸分光光度法等内容：一根据实验结果，将酸碱滴定法检测下限由1000mg/m改为200mg/m增加了干扰与消除、质量保证和控制及附录A的内容。一文字按最新标准规范进行了修改。自本标准实施之日起，《空气质量氮氧化物的测定》（GB/T13906-1992）废止。本标准由国家环境保护总局科技标准司组织修订。本标准起草单位：国家环境分析测试中心，辽宁省辽阳市庆阳特种化工有限公司（原辽阳庆阳化工厂)。
参加方法验证的单位有：国家环境分析测试中心，辽宁省辽阳市庆阳特种化工有限公司，环保部标准样品研究所，北京理化测试中心，山东省青岛市环境监测中心站，黑龙江省哈尔滨市环境监测中心站。
本标准环境保护部2013年11月21日批准。本标准自2014年2月1日起实施。本标准由环境保护部解释。
1范围
固定污染源排气氮氧化物的测定酸碱滴定法本标准规定了测定火炸药生产过程排出的硝烟尾气中氮氧化物的酸碱滴定法。本标准适用于火炸药工业硝烟尾气中一氧化氮、二氧化氮以及其他氮氧化物的测定。本标准方法检出限为50mg/m，测定范围为200mg/m~20000mg/m2引用标准
本标准内容引用了下列文件中的条款。凡是不注日期的引用文件，其有效版本适用于本标准。
GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法GB/T16297大气污染物综合排放标准3方法原理
以过氧化氢吸收液吸收火炸药工业硝烟尾气中一氧化氨和二氧化氮氨以及其他氮氨氧化物氮氧化物被氧化后，生成硝酸。吸收液中的硝酸用氢氧化钠标准溶液滴定，根据其消耗体积计算氮氧化物浓度。
4干扰与消除
本方法受其它酸碱性气体的干扰。当气体样品中含有硝酸雾时，采样瓶前应连接1～2支内装中性玻璃棉的三连球管，以滤除硝酸雾。5试剂和材料
除非另有说明，分析时所用试剂均使用符合国家标准的分析纯化学试剂。实验用水均使用无二氧化碳水。
5.1无二氧化碳水
用蒸馏水或去离子水，临用前煮沸15min，加盖冷却至室温，最终pH应大于6。5.2过氧化氢：の（H202）=30%（VIV)，优级纯。5.3过氧化氢吸收液：0（H202）=3%（V/V）于1000mL棕色容量瓶中加入100.0mL过氧化氢（5.2），用水稀释至标线。使用当天配1
制，避免阳光直射。
5.4氢氧化钠标准溶液：c(NaOH)=0.1mol/L称取60g氢氧化钠溶于50mL水中，摇匀，注入聚乙烯容器中，密闭放置至溶液清亮量取上清液7.5mL置于1000mL容量瓶中，水稀释至标线，摇匀，移入聚乙烯瓶中保存。每次分析前均需对氢氧化钠标准溶液按下述方法进行标定。称取于105~110℃恒温干燥箱中干燥至恒重的基准试剂邻苯二甲酸氢钾(KHC?H4O4)约0.5g（准确至0.0001g），加100mL水使之溶解，加入2滴酚酞指示剂，用待标定的氢氧化钠标准溶液滴定至浅红色为终点。并保持30s不褪色。同时用水做空白试验，氢氧化钠标准溶液的浓度（mol/L），按公式（1）进行计算。CNaOH=7
mx1000
(V-Vo)x204.23
式中：CNaOH氢氧化钠标准溶液浓度，mol/L；m—称取邻苯二甲酸氢钾的质量，g;Vo—滴定空白时，所耗氢氧化钠标准溶液体积，mL；(1)
V滴定苯二甲酸氢钾时消耗氢氧化钠标准溶液的体积，mL；204.23—邻苯二甲酸氢钾(KHC.H4O4)摩尔质量，g/mol。5.5氢氧化钠标准使用液：c(NaOH)=0.0100mol/L。准确量取10.00mL氢氧化钠标准溶液（5.4）于100mL容量瓶中，用水稀释至标线，转入聚乙烯瓶中密封保存。
5.6酚酞指示剂，p=10g/L。
称取1g酚酞，溶于少量95%乙醇中，用乙醇（95%）稀释至100mL。5.7甲基红一次甲基蓝混合指示液。称取0.10g甲基红和0.10g次甲基蓝于玛瑙研钵中，加入少量95%乙醇，研磨至指示剂完全溶解为止。最后加95%乙醇至100毫升，装入棕色瓶中，于暗处保存。仪器和设备
除非另有说明，分析时均使用符合国家标准A级玻璃量器。6.1真空采样瓶：容积为2000mL左右，形状如图1，壁厚可承受一个大气压力。2
图1真空采样瓶
6.2负压表：测量精度可达到0.1kPa或更好，最大量程达101kPa以上：也可采用具有相同功效的U型管压力表。
真空抽气泵：能将样品吸收瓶抽真空至绝对压力等于或小于10kPa。6.3
硅橡胶管（氟橡胶管）或厚壁胶管：Φ=5mm～8mm。水止夹。
采样瓶布套。
往返振荡器。
250mL锥型瓶。
100mL移液管。
6.10碱式滴定管。
7样品
7.1采样位置和采样点
按GB/T16157《固定污染源颗粒物测定与气态污染物采样方法》中9.1.1和9.1.2设置采样位置和采样点。
7.2采样时间和频次
按GB/T16297《大气污染物综合排放标准》中8.2设置采样时间和采样频次，7.3采样瓶的准备
将长度为100mm左右的硅橡胶管(5.8)连接于采样瓶细口处，用真空泵抽取瓶内空气。稍减压后，用100mL移液管分两次准确加入200mL过氧化氢吸收液(5.2)，套上采样瓶布套。7.4吸收瓶密封性检查及抽真空
启动泵抽直空于一定程度后，夹好水止夹，观察负压表指针，若在1分钟内负压下降超过1.33kPa，应检查漏气原因并重接连接。将采样瓶减压抽真空，记录瓶内压力P1，夹好瓶夹。确保密封不漏。将此采样瓶拿至采样现场。7.5样品采集
检查采样管头部是否已塞好玻璃棉，各连接点是否稳妥。确认连接点正常后，将采样管伸入烟道，使采样嘴直对气流方向，先放空5s10s，使样品气体充满采样管。迅速将采样管与真空采样瓶连接，将气体缓慢采入瓶内，至不冒气泡为止（大约5s10s)，立即夹好瓶夹，注意确保严紧不漏，取下采样瓶。采样嘴与采样瓶之间连接管要尽量缩短，以减少采样误差。当管道内是负压时，采样管应与三通活塞连接。首先用真空泵从旁路先将气体充满采样管后再与采样瓶连接。7.6样品存放
将采好样的吸收瓶带回实验室，放置于阴暗处。8分析步骤
将采样后的真空采样瓶置于往返振荡器上(或用人工)振荡10min～15min，放置10min~15min。测量瓶内余压(P2)，记录室温（t)。将全部吸收液转入干燥的容器中，用移液管吸取50mL～100mL试样溶液于干燥的250mL锥形瓶中，加4～5滴混合指示液(5.7)，用氢氧化钠标准溶液(5.5)滴定至亮绿色为终点，记录消耗体积(V)。同时吸取相同体积的过氧化氢吸收液(5.2)做空白试验，记录试剂空白消耗体积(Vo)。免费标准bzxz.net
结果计算
9.1结果计算
氮氧化物含量按公式(2)计算：
式中：PNOx
(V-V).cx×46.0×V×1000
氮氧化物浓度(以NOz计)，mg/m：滴定所分取试样溶液时消耗氢氧化钠标准溶液体积，mL；滴定试剂空白溶液时消耗氢氧化钠标准溶液体积，mL；氢氧化钠标准溶液浓度，mol/L；NO2的摩尔质量，g/mol：
吸收液样品总体积，mL：
滴定时分取样品溶液体积，mL；4
换算为标准状况下(0℃，101.325kPa)的采样体积，L。V按公式(3)计算：
273P-P
273+t101.325
式中：V
室温下采样体积(采样瓶体积与吸收液体积之差：采样瓶体积用称量装满采样瓶的水的重量进行校正)，L：室温，℃：
9.2结果表示
采样后在t℃下真空瓶内压力，kPa：采样前真空瓶内压力，kPa。
计算结果保留到整数位。
精密度和准确度
六家实验室对3种浓度分别为3370mg/m2，2140mg/m2和534mg/m的二氧化氮标气进行了测定，精密度和准确度结果见表1。表1六家实验室内重复性测定结果实验室内相对标
准偏差(%)
标气浓度
(mg/m2)
11质量保证和控制
平均值
重复性
限r(%)
实验室间
标准偏差
再现性
限R(%)
相对误差（%）
-1.1 ~ -7.9
-0.8~-5.2
-0.7~-8.5
11.1现场测定应准备全程序空白。此空白测定值应小于方法检出限。平均值±2
X标准偏差
-2.9 ±7.2
-1.3 ±5.0
-4.8 ±6.3
11.2采样后样品应恢复室温后再进行分析，这样在计算采样体积时可以不计饱和蒸汽压的影响。
11.3采样前应仔细检查采样系统是否漏气。启动泵抽真空至一定程度后关紧活塞，观测真空表1分钟内其读数变化应小于1.33Kp（或10mm汞柱）。11.4因为本标准规定的采样操作在很短时间内完成，采样体积相当小，所以所获得的结果将5
是氮氧化物的瞬间测量，仅仅当排放气体混合均匀，浓度变化不大时，代表其排放状态。为保证样品的代表性，推荐同时采集多个样品，取平均值12废弃物处置
实验中产生的废液应定期收集，按实验室废物进行安全处理。必要时委托有资质的单位进行处置。
附录A（资料性附录）采样原理示意图本标准采用真空采样法采集固定污染源排气中氮氧化物。采样分为3个阶段：1、准备阶段。将真空采样瓶中移入吸收液后，与事先已连接气压计和真空泵的抽滤瓶连接（图1）：2、将已抽好真空的真空采样瓶放入采样口采样（图2）：3、结束采样后测量瓶内大气压（图3）。具体操作步骤请参照本标准$7.3～$7.6及第8章执行。计
具空系
透收液
真室采
图1采样前真空瓶抽真空示意图
能道气管线
图2采样示意图
典空家
图3采样后测量真空瓶内大气压示意图7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
