ICS29.160.39
备案号：445262014

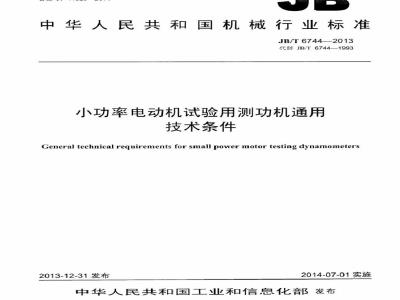

中华人民共和国机械行业标准
JB/T6744-2013
代替JB/T6744--1993
小功率电动机试验用测功机通用技术条件
General technical requirements for small power motor testing dynamometers2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言，
2规范性引用文件
3术语和定义
4测功机的测量范用
4.1测功机在连续T作制（S1）下的测量范围4.2测功机在短时T作制（S2）下的测量范围技术要求www.bzxz.net
6试验方法.
转矩误差的测量，
转速误差的测量
灵敏阅检查，
温升试验
测功机的电气性能试验
测功机的湿热试验方法
测功机的转矩最小值及转速最小值的测量7检验规则
8成套性
标志、包装、运输和贮存
附录A（资料性附录）卧式异步测功机和同步测功机转矩误差的校正A.1自校法
A.2对校法
表1发热部分的温升和温度限值
JB/T67442013
JB/T6744—2013
本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/6744—1993《小功率电动机试验用测功机通用技术条件》，与JB/T6744—1993比主要技术变化如下：
增加了第3章“术语和定义”
一一删除了资料性附录“测功机的自校性”本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准起草单位：中国电器科学研究院有限公司、广州威凯检测技术研究院、广东嘉和电器股份有限公司、台州市光中电器制造有限公司、横店集团联宜电机有限公司。本标准主要起草人：何湘吉、张传甲、张礼、孙红辉、吴晓峰。本标准所代替标准的历次版本发布情况为：JB/T6744—1993。
1范围
小功率电动机试验用测功机通用技术条件JB/T6744—2013
本标准规定了小功率电动机试验用测功机的测量范围、技术要求、试验方法、检验规则、成套性、标志、包装、运输和存等
本标准适用于小功率电动机试验范围的各类测功装置，2规范性引用文件
下列文件对本文件的应用是必不少的。凡是注日期的用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T1032一2005三相异步电动机试验方法GB/T5171—2002小功率电动机通用技术条件GB/T9651单相异步电动机试验方法GB/T12665电机在一般环境条件下使用的湿热试验要求JJG99码检定规程
3术语和定义
下列术语和定义适用于本文件。3.1
测功机dynamometer
能产生制动转矩且带有转矩转速指示器的测量装置，用来测量电动机的轴上机械输出或输入功率。3.2
引用误差
quoteerror
绝对误差与测量范围上限值或量程的比值，以百分数表示。3.3
国sensitivitythreshold
引起计量仪器（仪表）示值可察觉变化的被测的量和最小变化值。3.4
limittorque
极限转矩
测功机能承受的短时过载转矩的最大值3.5
最大推荐转矩thelargestrecommendtorque测功机在极限转速仍能长期运行而不超过允许温升的最大转矩。3.6
极限转速
limitspeed
测功机能长期可靠运转而不发生有害变形的最高转速。JB/T6744—2013
测功机的逻辑单元thelogicalunitofdynamometer包括制动转矩发生、转矩控制、转矩测量和转速测量几个部分。3.8
一体化结构和分离式结构integralstructureandseparablestructure测功机几个逻辑单元在机械上设计为一体的结构称为一体化结构；逻辑单元作为机械单元独立存在但通过系统组合完成测功机功能的情形称为分离式结构。测功机的测量范围
4.1测功机在连续工作制（S1）下的测量范围在以转矩为纵坐标，转速为横坐标的直角坐标平面上，由最大推荐转矩、可测转矩最小值、极限转速与转速最小量程四条直线所围成的矩形区域即测量范围。4.2测功机在短时工作制（S2）下的测量范围以功率、时问、转矩、转速为坐标的直角坐标系中，以允许临界温升确定的功率时问曲线与极限转矩，极限转速及各坐标平面所围成的多维区域即测量范围。5技术要求
5.1制动转矩（S1T作制测功机的最大推荐转矩，S2工作制测功机的极限转矩）【单位为毫牛米（mN·m）），均应按以下规定选择：40、100、250、600、1500、4000、10000、25000、600005.2极限转速［单位为转每分（r/min）按以下规定选择：3000、4000、9000、15000、21000、30000。5.3S1工作制测功机可测量的转矩最小值为最大推荐转矩值的5%。5.4S2工作制测功机可测量的转矩最小值为极限转矩的5%。5.5转矩测量误差（参见附录A）为在测量的满量程范围内，制动转矩在250mN-m及以上者引用误差小于土0.5%，制动转矩在250mN·m及以下者引用误差小于±1.0%。转速测最的误差小于极限转速的土0.1%。测功机的转矩灵敏阔为其引用误差的50%。注：转矩的满量程，对S1工作制测功机为最人推荐转矩，对S2.工作制为极限转矩。5.6当海拔不超过1000m，环境空气温度不超过40℃时，测功机在其测量范围内使用时，其各发热部分的温升和温度限值不超过表1的规定。表1发热部分的温升和温度限值
测量部位
SI工作制
S2T作制
温度计法
电阻法
温度计法
电阻法
绕红温升
铁心温升
内外轴承温度
测功机绕组对机壳及绕组相互间的绝缘电阻在热状态下应不低于1.0MQ或常态下不低于20M2。5.7
5.8测功机绕组对机壳应能承受历时1min的耐电压试验而没有闪络或击穿现象，其试验电压频率为2
JB/T6744—2013
50Hz，波形为实际正弦波形，试验设备的容量每干伏不小于0.5kVA，对测功机的交流绕组，其试验电压（有效值）为1000V加两倍额定电压，对测功机的直流励磁绕组其试验电压（有效值）为500V加两借额定电压。
5.9测功机交流绕组应进行匝问绝缘冲击耐电压试验而不击穿，冲击试验电压（峰值）为耐电压试验值的1.4倍，波前系数为0.5μs。5.10测功机在热状态和逐渐增加转矩的情况下，应能承变受1.1倍极限转矩的过转矩试验，历时15s而不发生有害变形。
5.11测功机在空载情况下，应能承受提高转速至最大推荐转速的1.1倍，历时2min而不发生有害变形。
5.12测功机经6d湿热试验后，绝缘性能应符合下列要求：a）测功机绕组对机壳及绕纽相互间的绝缘电阻应不小于1MQ：b）测功机绕组对机壳及绕组相互问的绝缘电压试验应按5.9规定的85%试验电压，历时1min无击穿闪络现象。
5.13测功机表面不应有明显的斑点、皱纹、气泡、碰坏、裂痕和黏附污物。零部件不应有松动或位移。5.14在用户按照使用维护说明书规定，正确地使用与存放测功机的情况下，制造厂应保证测功机在用的一年内，但白制造厂起运日期不超过两年的时间内能良好地运转，如在此规定时间内，测功机因制造不良而发生损坏或不正常工作时，制造厂应无偿地为用户修理或更换测功机。6试验方法
6.1转矩误差的测量
6.1.1各种类型测功机的转矩误差应通过标准测功机进行测量。标准测功机的转矩误差，用最大绝对误差△s㎡表示，被校测功机的转矩满量程Am应符合式（1）给出的关系：As.A.0.15%....
6.1.2误差测量时，被校测功机与标准测功机用联轴器同轴连接，必须保证连接的同心度。然后以标准测功机为电动机，被校测功机作为负载在不同转速和转矩下稳定运转，读取两者转矩读数差值，即被校测功机转矩误差纯对值。
上述测量转速不得少下三点，其中应包括极限转速，测量转矩不得少于五点，其中包括空载和最大推荐转矩（或极限转矩）。
6.1.3对测功机结构为杠杆天平的异步测功机或同步测功机，其转矩误差可以按照附录A所规定的程序通过白校或对校方法确定。误差确定后的测功机可以作为其他相当容量的测功机转矩误差测量的基准，但其引用误差应保证小于0.15%6.1.4对于数字式测功机，转矩测量时应将经标定过的杠杆天平装在测功系统与被校测功机连接的轴上，采用某种电磁方法或机械方法将测功机测力部分和转动部分连接固定（不得影响测功机整体结构），在码盘上加不间质量磁码，比较码质量乘以杠杆臂长得到的转矩值与转矩显示单元示值。至少不少于5点，且需包括最大推荐转矩（或极限转矩）及可测量的转矩最小值。6.2转速误差的测量
对天平式测功机，转速表为外配件，按5.5.3的要求选购。对数字式测功机，比较满足标准要求的转速表测量结果与转速显示单元示值。6.3灵敏阅检查
测功机在静止状态，杠杆保持水平位置，此时转矩定标指零针应指零，在任一础码盘内加码，从3
JB/T6744—2013
础码最小值微微加重，当指针有可察觉偏转时即停止，此时码质量乘以杠杆臂长得到的转矩值为测功机的灵敏阀，应不超过5.6的规定。6.4温升试验
6.4.1温升试验按GB/T1032一2005中第8章进行，由直流或串励电动机带动测功机运转，也可用带变频电源的异步电动机带动测功机运转。6.4.2S1T作制测功机的制动转矩保持在最大推荐转矩，转速应为极限转速，可在土5%范围内波动：但乘积不变。在此负载下连续运转直到测功机各部分温升达到热稳定状态为止。每隔半小时记录周围介质的温度、测功机铁心及轴承处温度、试验前与结束时绕组的电阻，以计算绕组温升。6.4.3S2工作制测功机的制动转矩在极限转矩至可测转矩最小值范围内选取，转速在极限转速至可测转速最小值范围内选取，转矩M，转速n：得到功率Pi，保持P进行试验至测功机各部分温升达到或接近温升限值为止，记下对应于P的试验持续时问，断能冷却至常温，重选M2，n得P2，保持P再行试验，记下t2，选取5组M、n进行试验，可得5组P-r值，由此可得S2工作制测功机的临界P-山线。
为了检查S2工作制测功机的温升是否合格，可根据制造部门提供的P-t曲线，任选一点找到对应的P.值、t值，保持P，试验持续时间为后断能，检查测功机各部分温度、温升，应不超过本标准规定的温度、温升限值。
6.5测功机的电气性能试验
5.8~5.13的要求按GB/T1032的规定进行试验。6.6测功机的湿热试验方法
按GB/T12665的规定进行试验。
6.7测功机的转矩最小值及转速最小值的测量由各类测功机标准自行规定。
7检验规则
7.1每台测功机必须检查合格后才能出厂，并附有产品检查合格证7.2每台测功机应经过出厂检验，检验项目如下：a）外观质量检查：
b）测功机摆动应灵活，杠杆应平整、对称，码应按JJG99规程检定：e）绕组对机壳及绕组相互间绝缘电阻的测定：d）绕组在实际冷态下直流电阻的测定：e）介电强度试验：
f）匝问绝缘试验；
g）转矩误差校核：
h）转速表误差考核：
i）灵敏阀检查。
7.3新产品试制完成时应进行型式试验。型式试验样机数最为1台或2台。7.4型式试验项目如下：
a）出厂检验的全部项目；
b）温升试验：
e）湿热试验：
d）过转矩试验；
e）提高转速试验：
f）转矩最小值及转速最小值试验8成套性
8.1交货时应配备各种附件，如键、联轴器、码、安装平台、转速表。8.2交货时应附有产品合格证和使用维护说明书9标志、包装、运输和购存
JB/T6744-2013
9.1每台测功机的铭牌必须在测功机的明显位置上，铭牌材料与铭牌上的数据、标志的刻划方法应保证其字迹在测功机整个使用期内不易磨灭。9.2测功机铭牌上应标明如下项目：a）测功机类型：
b）最大励磁电流：
e）最大推荐转矩（S1T作制）或极限转矩（S2T.作制）：d）定子绕组基准电压：
e）基准频率：
f极限转速：
g）T作制：
h）标准编号：
i）制造厂名：
j）出厂年、月、日。
注：对b)、d)、e）项的标小可按测功机类型选定。9.3测功机的包装前轴应采取临时性防锈涂封保护措施。包装必须牢周、可靠，包装箱应标有“小心轻放”“拍湿”等字样，其相应图样应符合GB/T191的规定。包装箱在运输过程中应小心轻放，避免碰撞和敲击，严禁与酸碱等腐蚀物品放在一起。9.4测功机贮存在环境空气-5℃～40℃、相对湿度不大于90%的清洁、通风良好的库房内，空气中不得含有腐蚀性气体。
JB/T6744—2013
A.1自校法
附录A
（资料性附录）
卧式异步测功机和同步测功机转矩误差的校正A.1.1杠杆两测力点问距离L，应在装配前通过精密长度测量仪测定。如以L，表示两测力点间标称距离，令=。
A.1.2检查并确信杠杆在水平状态时指针指零后，继续以下步骤。A.1.3在杠杆两边天平上放上相同质量的码，如指针仍指零，则两边继续增放等量码，直到指针偏移为止。将指针偏移前天平上所增加过的础码最大质量数记为P1。A.1.4在杠杆天平一端逐渐轻加础码，直到指针发生可以观察到的偏移，记下此时码质量：再在天平另一端重复上述过程，再记下码质量。取两质量值大者记为Po。A1.5测功机作为电动机在最大极限转速下空载运行，在天平上轻放础码让指针指零，记下础码质量：让测功机在另一个转向下重复上述过程，再记下础码质量。取两质量值大者记为PA.1.6如以P定义为最大负载转矩时，天平上所需加的平衡磁码质量（等于最大推荐转矩除以杠杆单边标称长度L)，则测功机转矩测量的绝对误差上限由式（A.1）决定：Em<[+LPo/(2P,)]P+LA.2.1本方法运用于采用杠杆码法测量转矩的同步测功机及异步测功机。测量时将两台相同的测功用联轴器连接，一台作为电动机运行，台作为发电机运行。转矩误差具体测法如下：a）两台测功机用联轴器连接之前，每台测功机要各自进行校正，校正合格时才能进行转矩误差的测量。
b）测功机杠杆水平时，将指针调至零位并固紧。c）有重锤的测功机必须取下重锤，只留下重锤杆，并挂上两个码盘（不放码）。d）将测功机接至三相50Hz工频电源，并调压起动测功机，使其在不小于50%的额定电压下空载运行，调整平衡块位置使指针指零。e）用手拔动杠杆，使指针在刻度盘或刻度尺上偏转0.5%～1%的满量程转矩值（一般测功机约偏转5格上下）。放手后指针经往复摆动后应停止在零位，如指针不停在零位，应测出所指位置的转矩值。其值应不大于0.05%满量程转矩值。如果大下上述值，则认为此测功机校正不合格。
f）按上述e）校正合格后，在测功机的两个码盘中，分别放入质量相等的础码。其码与杠杆臂长乘积所产生的转矩应为60%～80%满量程转矩值。看此时指针是否指零，如指零，则杠杆臂长误差已经取消，校正合格。如不指零，则应测出指针所指位置的转矩值，其值应不大于0.05%满量程转矩值。如果大于上述值，则应松开杠杆固定用螺钉，轻轻敲打杠杆端部，调整杠杆两端臂长，使指针指零，去掉码后指针办指零，如不指零，则应反复调整杠杆及平衡块的位置。直到无论盘中是否放入码，指针均指零时为止：：或指针所指位置的转矩值不大于0.05%满量程转矩时为止。此时测功机亦为校正合格。如果经反复调整仍达不到上送要求，则认为此测功6
机校正不合格。
注1：被校测功机杠杆臂长的机板加工公差值，应不大于杠杆臂长标称尺寸的0.05%注2：被校测功机所用砖码应为经检验合格的4等以上天平础码。A.2.2测功机转矩误差测量：
JB/T6744—2013
将两台相同的经校正合格的测功机，用联轴器连接，装成机组。安装工作应尽可能保证两联轴器及测功机轴线同心，以消除联轴器阻力矩所产生的测量误差。将一台测功机接至50HzT频电源或变频电源，作为电动机运行。另一台测功机接至负载电阻（试同步测功机时）或变频电源（试异步测功机时）作为发电机运行。调节同步测功机的励磁电流及负载电阻或异步测功机的电源频率等，使所测转矩和转速达到需要值（一股情况下两台测功机所测转矩值基本相等，作为电动机运行的一台应稍大），再微调一台测功机的码质量，使两台测功机的指什均指零时，同时读下两台测功机所测转矩值。此时每台测功机的转矩测量误差绝对值么T应符合式（A.2）的规定。式中：
4TST-T2
T一作为电动机运行的测功机所测转矩值，单位为毫牛米（mN·m)T2作为发电机运行的测功机所测转矩值，单位为毫牛米（mN·m）。.(A.2)
