首页 > 建筑材料行业标准(JC) > JC/T 2177-2013 硅藻泥装饰壁材
JC/T 2177-2013

基本信息

标准号: JC/T 2177-2013

中文名称:硅藻泥装饰壁材

标准类别:建筑材料行业标准(JC)

标准状态:现行

出版语种:简体中文

下载格式:.rar .pdf

下载大小:312KB

相关标签: 硅藻 装饰

标准分类号

关联标准

出版信息

相关单位信息

标准简介

JC/T 2177-2013 硅藻泥装饰壁材 JC/T2177-2013 标准压缩包解压密码:www.bzxz.net

标准图片预览






标准内容

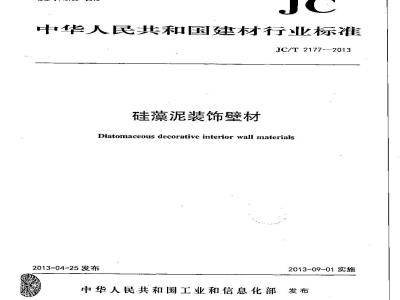

ICS 91. 100
备案号:40933--2013
中华人民共和国建材行业标雅
JC/T 2177-2013
硅藻泥装饰壁材
Diatomaceous decorative interior wall materials2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布
本标准按照GB/T1.1—2009给出的原则起草。本标准由市国建筑材料联合会提出。言
本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。JC/T2177-—2013
本标准起草单位:中国建筑材料科学研究总院、北京大津硅蔡新材料股份有限公司、吉林省兰舍硅藻新材料有限公司、青岛川一硅藻土有限公司、营口盼盼硅藻土科技有限公司、北京乐家天创环保科技有限公司、吉林省上层上品装饰材料有限公司、上海佳鹭新型建材有限公司、福建裕和皓月生物工程材科有限公司、深圳广田装饰集团股份有限公司、成都斯米利亚硅藻新材料有限公司、吉林省睿之冠硅藻泥有限公司、廊坊天朗风清装饰材料有限公司、临江市宝健纳米复合材料科技有限公司、中山市博瑞建材有限公司、吉林省绿森林硅藻新型材料有限公司、吉林泽丰矿业有限货任公司、建筑材料工业环境监测中心、科甸建材(上海)有限公司、安徽尊龙环保节能建材有限公司。本标准主要起草人:侯国艳、冀志江、王静、陈兴建、于春生、董卜祯、韩国贺、张爱丽、刘畅刘书生、杨海、李少强、李洋、马振圈、邹朝新、周杰、王秀宝、王继梅、王晓燕、聂卿、韩东辉、李军华、刘辉、胡金泽、姜向辉、许慎、王忠勇。本标准委托中国建筑材料科学研究总院负资解释。本标准为首次发布。
1范围
硅藻泥装饰壁材
JC/T 2177-2013
本标准规定了硅藻泥装饰壁材的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于含有硅藻材料的干粉状内墙装饰涂覆材料。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T1728—1979(1989)漆膜、腻子膜干燥时间测定法GB/T9265建筑涂料涂层耐碱性的测定GB/T9271色漆和清漆标准试板
GB/T9779--2005复层建筑涂料
GBIB582室内装饰装修材料内墙涂料中有害物质限量HG/T3950--2007抗菌涂料
JB/T11144—2011X射线衍射仪
JC/412.1—2006纤维水泥平板第1部分:无石棉纤维水泥-平板JC/T1074一2008室内空气净化功能涂覆材料净化性能JC/T2002—2009
建筑材料吸放凝性能测试方法
JC/T2082--2011
调湿功能空内建筑装饰材料
术语和定义
下列术语和定义适用于本文件。3.1
硅藻泥装饰壁材diatomaceousdecorativeinteriorwallmaterials以无机胶凝物质为主要粘结材料,硅藻材料为主要功能性填料,配制的干粉状内墙装饰涂覆材料。32
硅藻材料diatoms'materials
硅藻生物避骸或由其变质形成的多孔二氧化硅材料,4要求
4.1般技术要求
产品的一般技术要求见表1。bzxz.net
JCT 2177—2013 -
容器中状态
施工性
初期干燥抗裂性(6h)
表于时间
耐碱性(48h))
粘结强度/MPB
功能性技术要求
耐温湿性能
硅藻材料成份
产品的功能性技术要求见表2。
谢湿性能
一般技术要求
标准状态
稷水后
表2功能性技术要求
吸湿量w。/(1×10~kg/m)
放混盘wg/(1×10~kg/m)
体积含湿比率Au/[(kg/m)/%]
平均体积含湿量/(kg/m)
甲醛净化性能
甲醛净化效果持久性
防荐菌性能
防每齿耐久性能
4.3有害物质限量要求
产品的有害物质限量见表3。
技术指标
粉状、无结块
易混合均勾,施工无障碍
光裂纹
无起泡、裂纹、剥落,无明显变色≥0.50
无起泡、裂纹、剥落,无明显变色可检出
3吸湿量20:6h吸湿量27
12h吸湿量w35:24h吸湿量w¥40
24h放湿量ws=w×70%
≥80%
表3有害物质限量要求
挥发性有机化合物含量(VOC)/(g/kg)蓉、甲苯、乙苯、二甲苯总和/(mg/kg)游离甲醛/ (mg/kg)
限避值
小于检出限值
小于检出限值
小于检出限值
可溶性重金风/ (mg/kg)
表3(续)
限量值
JC/T 21772013
小于检出限值
小于检出限值
小于检出限值
小于检出限值
挥发性有机化合物含量的检出限值为1g/kz:苯、甲苯、乙萃、二甲萃总和的检出限值为50mg/kg:游离甲醛的检出限值为5rg/k名:可溶性重金属的检出限值为10mg/kg5试验方法
5.1一般规定
5.1.1实验室环境标准试验条件为:温度(23土2)℃,相对湿度(50±10)%。5.1.2进行甲醛净化性能、甲醛净化效果持久性以及有害物质限量捡测时,样品存放、取样、制样过“程中,应避免受到污染。
5.2试验样板的制备
5.2.1试验基材
5.2.1.1无石棉纤维水泥平板
本标准中一般技术要求项目所用基材除粘结强度外,均采用无石棉纤维水泥平板;功能性技术要求项目中调湿性能采用无石棉纤维水泥平板。平板应符合JC/T412.1-2006中NAFHY级的技术要求,厚度为4m~6mm,其表面处理按GB/T9271中的规定进行。调湿性能采用样板按TC/T2002—2009中5.3的规定进行密封处理。
5.2.1.2砂浆块
按GB/T9779—2005中5.2.3的规定制备。5.2.1.3玻璃平板
甲醛净化性能与甲醛净化效果持久性试板的底板采用玻璃平板,按照JC/T1074一2008中的规定进行。
5.2.1.4贴膜纸板
·防粪菌性能与防霉菌耐久性能采用贴膜纸板。5.2.2试板要求
试板尺寸、数量、种类及养护时间按表4的规定进行。3
JC/T 2177—2013
试验项目
裁时间
耐碱性
初期干燥抗裂性
施工性
粘结强度
吸/放凝量
耐温湿性能
甲醛净化性能
甲醛净化效果持久性
防莓菌性能
防凝菌耐久性能
5.2.3试板的制备
试板尺寸
150×70
.200×150
430×150
70×70×20
250×250
150×150
500x500
500×500
50×50
表4试板要求
试验基材
无石棉纤维水泥平板
砂浆块
无石棉红维水泥平板
玻璃平板
贴膜纸板
样品按产品说明书的要求进行配制、刮涂,湿膜涂层厚度为(2土0.5)m。15.3容器中状态
打并包装,自测粉料中有无结块。5.4施工性
试板数量
养护时间
样品按产品说明书要求进行配制、刮涂,观察样品是否易于混合,混合是否均勾,涂装作业有无障碍。
5.5初期干燥抗裂性
按GB/T9779—2005中5.6规定的测试方法进行。5.6表干时间
按GB/T1728--1979(1989)中乙法的规定进行。15-7—耐碱性
按CB/T9265的规定进行。试验结束后,取出试板,用滤纸轻轻吸干附着板面上的水,在标准试验条件环境中放置3h后,观察表面状态。3块试板均无起泡、裂纹、剥落,无明显变色,则判定为该项合格。
5.8粘结强度
按GB/T9779—2005中5.7规定的方法进行。5.9耐温湿性能
JC/T 2177—201.3
5.9.1将养护后的试板置于恒温恒湿箱内,在箱内温度(20士2)C、相对湿度(30士5)%条件下保持12h,然后在箱内温度(60士2)℃、相对湿度(90±5)%条件下保持12h,此为1次循环。共进行5次循环。5.9.2试验结束后,取出试板,用滤纸轻轻吸干附着板面上的水,在标准试验条件环境中放置3h店,观察试板表面状态。3块试板均无起泡、裂纹、剥落,无明显变色,则判定为该项合格:5.10硅藻材料成份
按附录A的规定进行。
5.11调湿性能
5.11.1吸放湿量
按JC/T2082—2011中7.1规定的方法进行。5.11.2平均体积含湿量、体积含湿比率按JC/T2082—2011中7.2规定的方法进行。5.12甲醛净化性能
按JC/T1074—2008中第6章规定的方法进行5.13甲醛净化效果持久性
按JC/T1074—-2008中第6章规定的方法进行。5.14防霉菌性能
按HG/T3950—2007中的附录B规定的方法进行-5.15防霉菌耐久性能
按HG/T3950—2007中的附录B规定的方法进行。5.16有害物质限量
按GB 18582的规定进行。
6检验规则
检验分类
按检验类型分为出厂检验和型式检验。6.1.1出厂检验
出厂捡验项目包括容器中状态、施工性、表干时问、初期干燥抗裂性和耐碱性。6.1.2型式检验
型式检验项目包括第4章所列的全部要求。在下列情形下进行型式检验:a)新产品的定型鉴定时:
b)产品主要原材料及用量或生产工艺发生重大变更时:JC/T 2177—2013
正常生产时,每年至少检验一次:d)
停产半年以上恢复生产时。
6.2组批和抽样
6.2.1组批
以同原料、同工艺条件下,连续生产的5t产品为一批,不足5t产品也按一批计。6.2.2抽样
从同批五袭产品中随机抽取五个试样,也可在生产线上随机抽取五个试样,每个试样抽取约3kg,总量不少于15kg。试样分为两等份,一份用于试验,另一份密封保存备用。6.3判定
试样按第5章进行试验,试验结果若均符合第4章相应的要求时,即判为合格。若有一项以上指标不符合要求,即判该批产品不合格。若只有一项不合格,则用备用试样对不合格项目进行复检。复检结果符合标准规定,则判该批产品为合格:若仍不符合标准规定:则判该批产品为不合格。7标,包装、运输和存
7.1标志
包装袋上应清楚标明产品名称、制造厂名、商标、批号、规格型号、执行标准、产品净质量、生产日期、有效期、产品使用方法和防潮标记。7.2包装
用防潮包装袋包装。
7.3运输和贮存
产品在运输和贮存时不得受潮。6
A.1范围
附录A
(规范性附录)
硅藻材料成份测试方法
本附录规定了硅藻泥装饰壁材中硅藻材料成份的测试方法。A.2仪器设备
A.2.1电子天平:精度0.01g。
A.2.2剪切分散机:转速不小于1000r/min,可调。A.2.3电子显微镜:放大倍数1000倍。A.2.4电热烘箱:温度(450土2)℃。A.2.5X射线衍射仪。
A.2.6烧杯:500mL。
A.2.7载玻片:标准级显微镜赖激势。A2.8吸管:1mL。
A.3试剂
工业酒精:浓度30%。
A. 4操作步骤
JC/T2177-2013
A4.1随机抽取1kg样品,以四分法从中取样约100名,用电子天平准确称取20g待测样品。A.4.2将称取好的20g样品置于烧杯中,加入200mL工业酒精,用剪切分散机以800/min的转速充分搅拌10min。
A.4.3用吸管从搅拌均勾的混合液中吸取5滴混合液分别滴加于载玻片上,在1000倍电子显微镜下观察有无硅藻颗粒。硅藻颗粒形貌参见附录B。A.4.4在5滴混合液中至少有4滴可观察到硅藻形貌,则判定产品硅藻成份可检出,结束此项测试:若少于4滴或观察不到一个以上或破损的硅藻颗粒,且功能性技术要求各项指标均达标,则进行下一操作。
A.4.5荐5滴混合液中少于4滴可观察到硅藻形貌,或观察不到一个以上或破损的硅藻颗粒,且该样品功能性技术要求均符合本标准4.2的规定,则将A.4.1中剩余的样品置于烘箱内,在(450土2)℃C条件下烘烤3h,烘后的样品按JB/T11144--2011规定的方法进行物相分析,计算非晶物质含量。测试结果中非晶物质含量不低于.15%,则判定该样品硅藻成分合格。否则判定该样品硅藻成分不合格:JC/T2177—2013
8.1范围
附录B
(资料性附录),
.硅藻形魏貌
本附录介绍了硅藻材料的成因、种类以及常见形貌。B.2硅藻材料形成原因
硅藻是单细胞藻类生物,在地球上分布极广,在某些特定的环境中,硅藻大量繁殖,死亡后,遗沉降到水底,堆积形成硅藻土矿床。硅藻土是以硅藻遗骸(壳体)为主的一种生物沉积岩,主要组分为硅藻遗骸、石英、长石和黏士矿物,硅藻遗骸的化学成分为无定形二氧化硅(SiO2),同时含有少量氧化铝(Al2O)、氧化铁(Fe2O)、氧化钙(CaO)、氧化镁(MgO)及有机质,在1000倍以上的显微镜下可观测到壳体形貌。通常呈筛状:大孔隙率,吸水性强。
B.3硅藻的种类
据资料记载,国前世界上已定名的链藻近300属,11200余种,在我国硅藻土矿中己已定名的有40余履,约400种左右。硅藻土中常见的硅藻有以下几种:B. 3. 1 直链藻属
细胞圆球形、圆柱形或圆桶形。壳面圆形,偶有呈椭圆形的。常相连成长直链,故称直链藻。主要包括模糊直链藻、沙生直链藻、具沟直链藻网结变种、颗粒直链藻等。B.3.2小环藻属
细胞圆盘形,很少呈椭圆形。壳面构造分成两圈:外圈有向中心的带条纹或条状纹,有时有小刺:内圈即中央部分,平滑无纹,或有向心排列的点绞,或有排列不规则的花纹。主要包括中平小环藻、斜纹小环藻、菱形-椭圆小环藻、嵊县小环藻等。B.3.3冠盘藻属
壳体圆盘形,同心波曲,具辐射网孔束。主要包括星形冠盘藻、埃及冠盘藻、星形冠盘藻细小变种、偏心冠盘藻等。
B.3.4圆筛藻属
细胞圆盒形,壳面平:或略有凹凸,壳面有六角形,多角形或圆形的孔纹,类似于筛子。主要以圆丘圆筛盘变种呈现。
B.3.5脆杆藻属
JC/T2177—2013
壳面棱形至长圆形,花纹左右对称,与纵轴垂直,纵轴上拟壳缝不明显,无壳缝,壳环面长方形。主要包括短纹脆杆藻、连结脆杆藻、拉普兰脆杆藻等。B.4常见的硅藻形貌
常见的硅藻形貌见图B.1。
a)盘藻
)立体小环藻
e)球形蕊
b)圆筒藻
d圆筛荡
f)小环藻
图B.1常见硅藻形貌
JC/T2177-2013
参考文献
[17黄成彦.中国硅藻土及其应用.科学出版社.1993年10
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
